预备知识

滤波、核和卷积

滤波器指的是一种由一幅图像 I(x，y)根据像素点x，y附近的区域计算得到一幅新图像 I'(x，y)的算法。其中，模板规定了滤波器的形状以及这个区域内像素的值的组成规律，也称“滤波器”或“核”。在下面的介绍中多采用的是线性核，即 I'(x，y)的像素的值由 I(x，y)及其周围的像素的值的加权相加得来的。可由以下方程表示：

$I'(x, y)=\sum _{i, \: j\in kernal}k_{i,\: j}\cdot I(x+i,\: y+j)$

$\begin{bmatrix} 1 & 1 & 1& 1 & 1\\ 1 & 1& 1& 1 & 1\\ 1& 1 & \mathbf{1} & 1& 1\\ 1 & 1& 1 & 1 & 1\\ 1 & 1 & 1 & 1& 1 \end{bmatrix}$	$\frac{1}{25}\begin{bmatrix} 1 & 1 & 1& 1 & 1\\ 1 & 1& 1& 1 & 1\\ 1& 1 & \mathbf{1} & 1& 1\\ 1 & 1& 1 & 1 & 1\\ 1 & 1 & 1 & 1& 1 \end{bmatrix}$	$\begin{bmatrix} -1 & 0 &1 \\ -2 &\mathbf{0} & 2\\ -1& 0& 1 \end{bmatrix}$	$\frac{1}{273}\begin{bmatrix} 1 & 4 & 7& 4 & 1\\ 4 & 16& 26& 16 & 4\\ 7& 26 & \mathbf{41} & 26& 7\\ 4 & 16& 26 & 16 & 4\\ 1 & 4 & 7 & 4& 1 \end{bmatrix}$
（A）5×5盒状核	（B）规范化的5×5盒状核	（C）3×3的Sobel核	（D）5×5规范化高斯核

注：“锚点”均用粗体表示

边界外推和边界处理

自定义边框

在处理图像时，只要告诉调用的函数添加虚拟像素的规则，库函数就会自动创建虚拟像素。cv::copyMakeBorder()就是一个为图像创建边框的函数。

cv::copyMakeBorder(InputArray src, InputArray dst, int top, int bottom, int left, int right, int borderType, const cv::Scalar& value=cv::Scalar())

作用：通过指定两幅图像，同时指明填充方法，该函数就会将第一幅图填补后的结果保存在第二幅图像中。其中，src是原图像，dst是填充后的图像，top、bottom、left、right分别是四个方向上的尺寸，borderType是像素填充的方式，value是常量填充时的值。

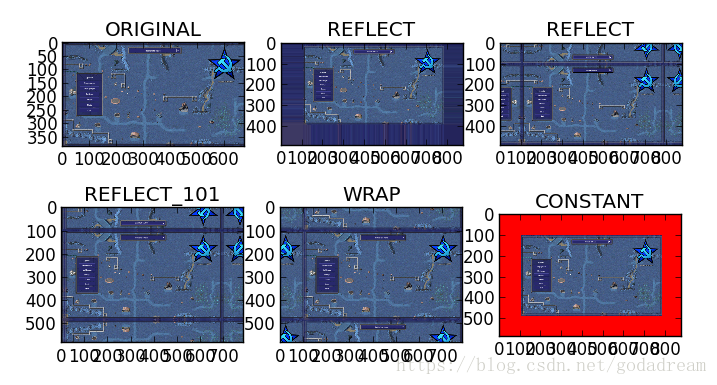

borderType的取值及效果
取值	效果
cv::BORDER_CONSTANT	为每个边框像素赋予一个相同的值。
cv::BORDER_WRAP	类似于平铺扩充
cv::BORDER_REPLICATE	复制边缘的像素扩充
cv::BORDER_REFLECT	通过镜像复制扩充
cv::BORDER_REFLECT_101	通过镜像复制扩充，边界像素除外
cv::BORDER_DEFAULT	cv::BORDER_REFLECT_101

自定义外推

int cv::borderInterpolate(int p, int len, int borderType)

作用：计算一个维度上的外推，p为原图上一个坐标，len是p指维度上的大小，borderType是边界类型。

例子：混合的边界条件下计算一个特定像素的值，在一维中使用BORDER_REFLECT_101，在二维中使用BORDER_WRAP：

float val = img.at<float>(cv::borderInterpolate(100, img.rows, cv::BORDER_REFLECT_101),cv::borderInterpolate(-5, img.cols, cv::BORDER_WRAP)
)

阈值化操作

阈值化操作的原理是对于数组中每个值，根据其高于或低于某个阈值做出相对应的处理，OpenCV中提供了实现这种功能的方法cv::threshold()。

double cv::threshold(InputArray src, cv::OutputArray dst, double thresh, double maxValue, int thresholdType)

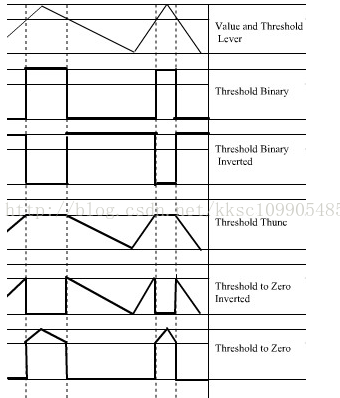

thresholdType的可选项及其操作
阈值类型	操作
cv::THRESH_BINARY	$DST_i=(SRC_i > thresh)\: ?\: MAXVALUE:0$
cv::THRESH_BINARY_INV	$DST_i=(SRC_i > thresh)\: ?\: 0:MAXVALUE$
cv::THRESH_TRUNC	$DST_i=(SRC_i > thresh)\: ?\: THRESH:SRC_i$
cv::THRESH_TOZERO	$DST_i=(SRC_i > thresh)\: ?\: SRC_i:0$
cv::THRESH_TOZERO_INV	$DST_i=(SRC_i > thresh)\: ?\: 0:SRC_i$

例一：将一幅图像的三个通道相加并将像素值限制在100以内

#include "stdafx.h"
#include <opencv2/opencv.hpp>
#include <iostream>using namespace std;void sum_rgb(const cv::Mat& src, cv::Mat& dst) {// 分通道vector<cv::Mat> planes;cv::split(src, planes);cv::Mat b = planes[0];cv::Mat g = planes[1];cv::Mat r = planes[2];cv::Mat s;// 加权融合，防止越界cv::addWeighted(r, 1. / 3, g, 1. / 3, 0.0, s);cv::addWeighted(s, 1., r, 1. / 3, 0.0, s);// 阈值化操作cv::threshold(s, dst, 100, 100, cv::THRESH_TRUNC);
}void help() {cout << "Call: ./ch10_ex10_1 faceScene.jpg" << endl;cout << "Show use of alpha blending (addWeighted) and threshold" << endl;
}int main()
{help();cv::Mat src = cv::imread("D:\\personal-data\\wallpapers\\test.png");cv::Mat dst;if (src.empty()){cout << "can not load the image" << endl;return -1;}sum_rgb(src, dst);cv::imshow("img", dst);cv::waitKey(0);cv::destroyAllWindows();return 0;
}

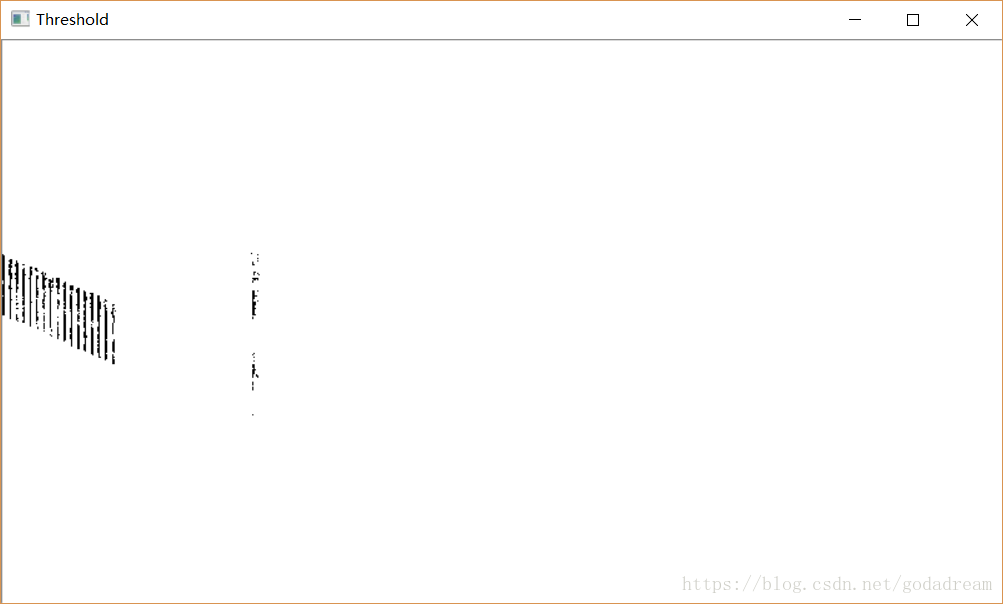

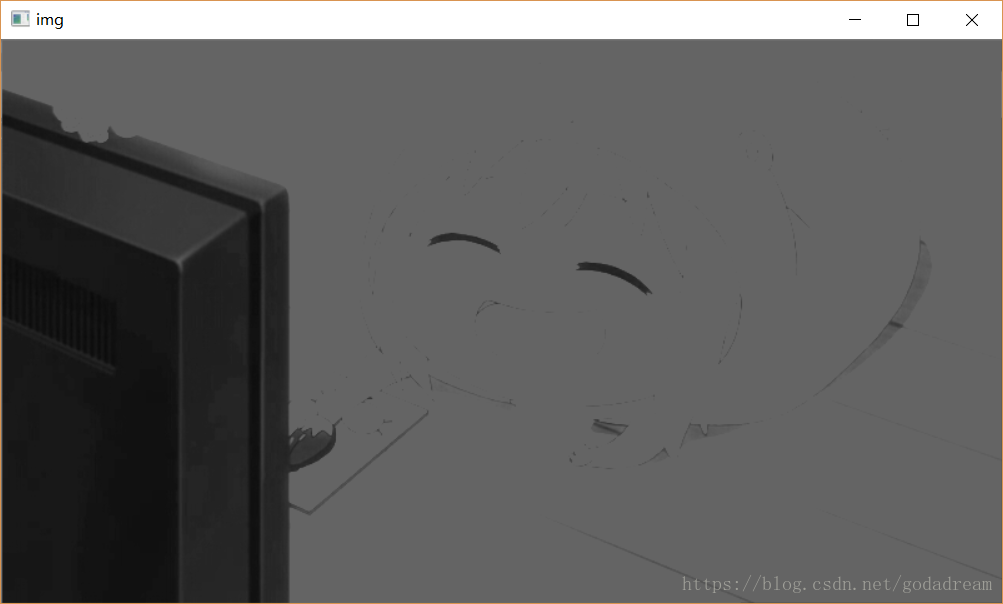

运行结果：

例二：对于浮点型图像进行三个通道相加并将像素值限制在100以内

#include "stdafx.h"
#include <opencv2/opencv.hpp>
#include <iostream>using namespace std;void sum_rgb(const cv::Mat& src, cv::Mat& dst) {// 分通道vector<cv::Mat> planes;cv::split(src, planes);cv::Mat b = planes[0];cv::Mat g = planes[1];cv::Mat r = planes[2];// 全0初始化s矩阵cv::Mat s = cv::Mat::zeros(b.size(), CV_32F);// accumulate可将8位整型的图像累加到一幅浮点型的图像中cv::accumulate(b, s);cv::accumulate(g, s);cv::accumulate(r, s);// 阈值化操作cv::threshold(s, dst, 100, 100, cv::THRESH_TRUNC);s.convertTo(dst, b.type());
}void help() {cout << "Call: ./ch10_ex10_1 faceScene.jpg" << endl;cout << "Show use of alpha blending (addWeighted) and threshold" << endl;
}int main()
{help();cv::Mat src = cv::imread("D:\\personal-data\\wallpapers\\test.png");cv::Mat dst;if (src.empty()){cout << "can not load the image" << endl;return -1;}sum_rgb(src, dst);cv::imshow("img", dst);cv::waitKey(0);cv::destroyAllWindows();return 0;
}

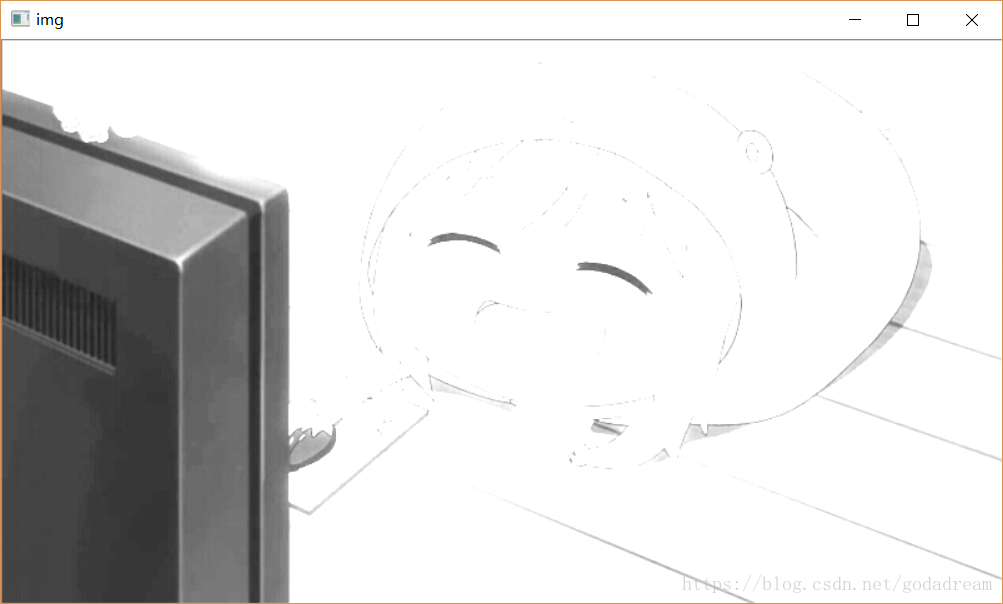

运行结果：

Otsu算法

函数cv::threshold()也可以自动决定最优的阈值，只需将参数thresh传递值cv::THRESH_OTSU即可。

简而言之，Otsu算法就是遍历所有可能的阈值，然后对每个阈值结果的两类像素（低于阈值和高于阈值两类像素）计算方差 $\sigma _i^2$ ，然后计算 $\sigma _w^2$ 的值，取其最小的阈值。

$\sigma _w^2\equiv w_1(t)\cdot \sigma _1^2+w_2(t)\cdot \sigma _2^2$

式中， $w_1(t)$ 和 $w_2(t)$ 是根据两类像素的数量计算而来的权重。由于要遍历所有可能的阈值，所以这并不是一个相对高效的过程。

自适应阈值

自适应阈值方法中阈值在整个过程中自动产生变化，这由OpenCV中的cv::adaptiveThreshold()实现。

void cv::adaptiveThreshold(InputArray src, OutputArray dst, double maxValue, int adaptiveMethod, int threshType, int blockSize, double C)

该方法是逐个像素地计算自适应阈值T(x, y)，具体计算过程是：计算每个像素位置周围的blockSize×blockSize区域的加权平均值，然后减去常数C。求均值时所用权重和adaptiveMethod有关，若是cv::ADAPTIVE_THRESH_MEAN_C，则权重相等，若是cv::ADAPTIVE_THRESH_GAUSSIAN_C，则权重由高斯方差得到。

注：该方法只适应与单通道8位或浮点型图像

#include "stdafx.h"
#include <opencv2/opencv.hpp>
#include <iostream>using namespace std;int main()
{// 设置参数double fixed_threshold = 15;int threshold_type = 1 ? cv::THRESH_BINARY : cv::THRESH_BINARY_INV;int adaptive_method = 1 ? cv::ADAPTIVE_THRESH_MEAN_C : cv::ADAPTIVE_THRESH_GAUSSIAN_C;int block_size = 71;double offset = 15;// 以灰度图形式加载图片cv::Mat Igray = cv::imread("D:\\personal-data\\wallpapers\\test.png", cv::IMREAD_GRAYSCALE);// 判断图像是否加载成功if (Igray.empty()) { cout << "Can not load " << "D:\\personal-data\\wallpapers\\test.png" << endl; return -1; }// 声明输出矩阵cv::Mat It, Iat;// 阈值化操作cv::threshold(Igray,It,fixed_threshold,255,threshold_type);// 自适应阈值cv::adaptiveThreshold(Igray,Iat,255,adaptive_method,threshold_type,block_size,offset);// 展示结果图像cv::imshow("Raw", Igray);cv::imshow("Threshold", It);cv::imshow("Adaptive Threshold", Iat);cv::waitKey(0);cv::destroyAllWindows();return 0;
}

运行结果：

当threshold_type=1且adaptive_method=1

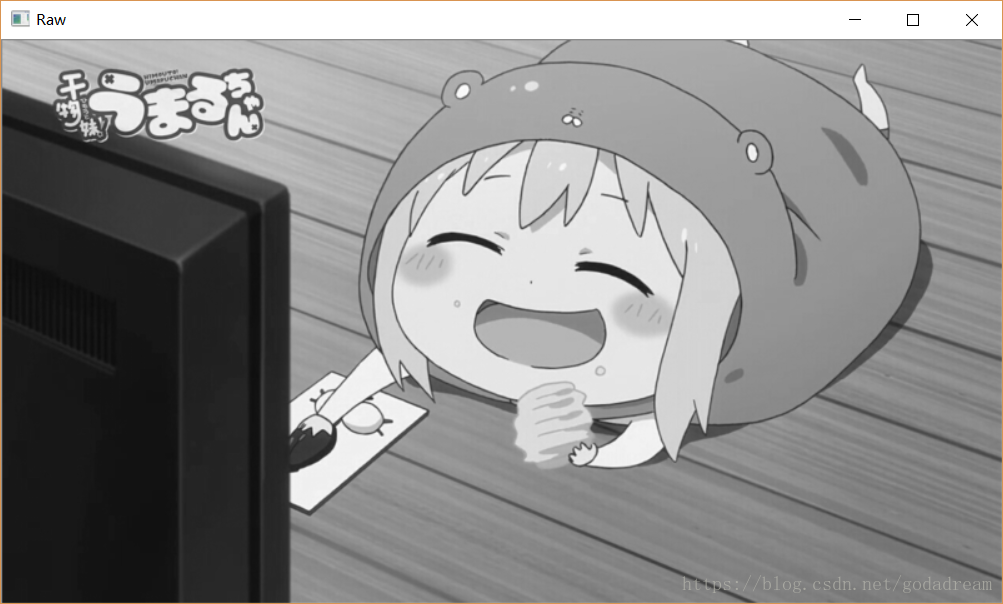

原图

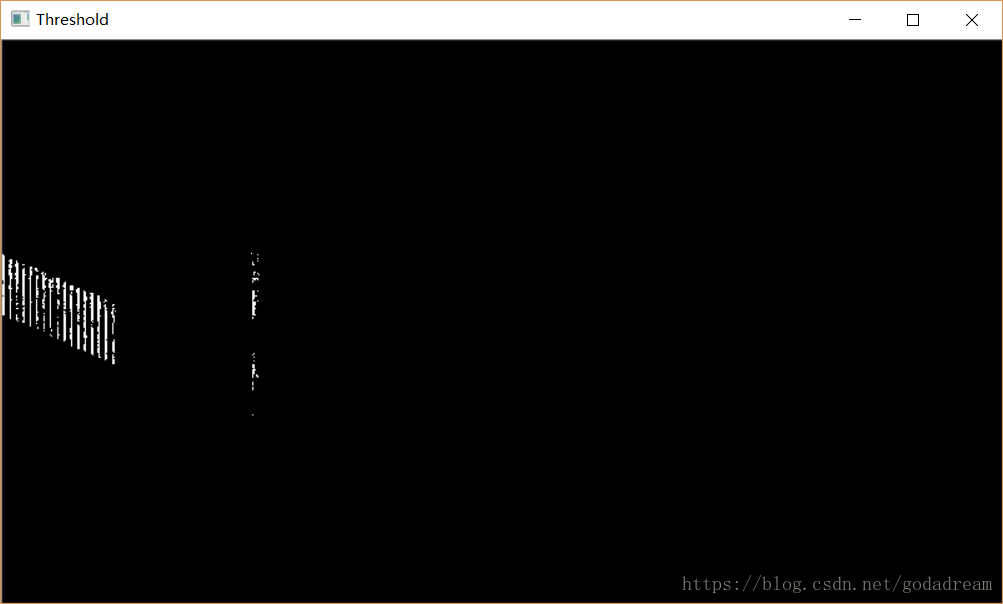

阈值化操作

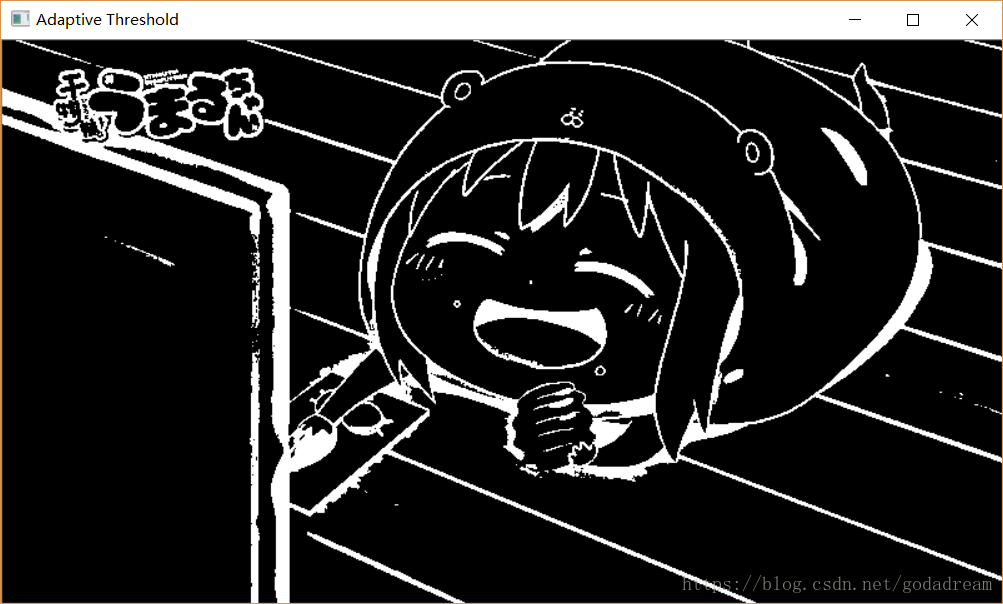

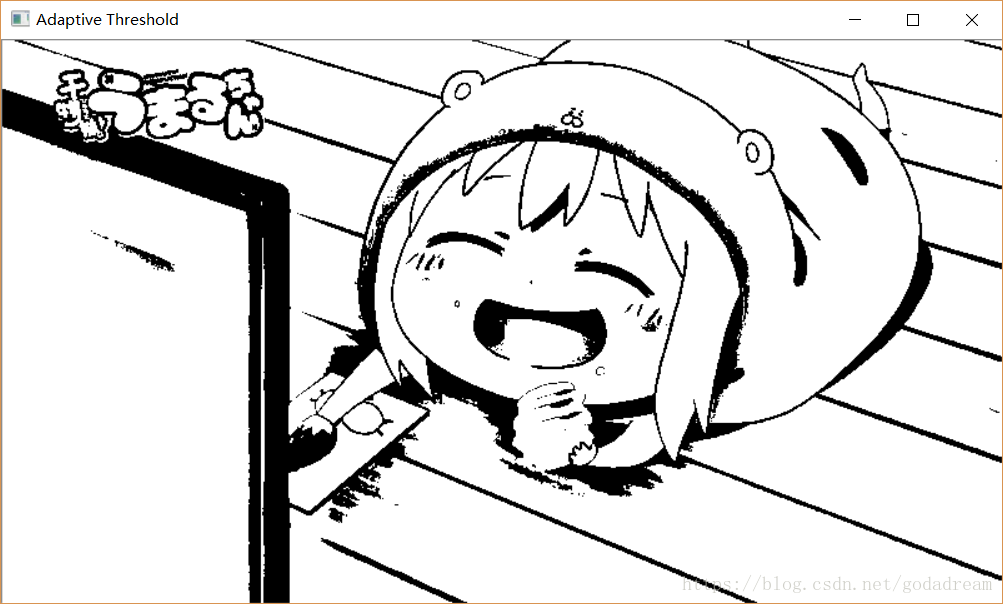

自适应阈值化

当threshold_type=0且adaptive_method=0

原图

阈值化操作

自适应阈值化

平滑

平滑也称“模糊”，是一种简单而又常用的图像处理操作。平滑图像的目的有很多，但通常都是为了减少噪声和伪影。在降低图像分辨率的时候，平滑也十分重要，可以防止图片出现锯齿状。

简单模糊和方框型滤波器

void cv::blur(InputArray src,OutputArray dst,Size ksize,Point anchor=Point(-1,-1),int borderType=BORDER_DEFAULT)

作用：实现简单的滤波，目标图像中的每个值都是原图像中相应位置一个窗口（核）中像素的平均值，窗口的尺寸由ksize声明；anchaor指定计算时核与源图像的对齐方式，默认情况下anchor为cv::Point(-1, -1)，表示核相对于滤波器居中。

void cv::boxFilter(InputArray src, OutputArray dst, cv::Size ksize, cv::Point anchor=cv::Point(-1,-1), bool normalize=true; int borderType=cv::BORDER_DEFAULT)

作用：方框滤波器是一种矩形的并且滤波器中所有值 $k_{i,\: j}$ 全部相等的滤波器。通常，所有的 $k_{i,\: j}$ 为1或者1/A，其中A是滤波器的面积。后一种滤波器称为“归一化方框型滤波器”，下面所示的是一个5×5的模糊滤波器，也称“归一化方框型滤波器”。

$\frac{1}{25}\begin{bmatrix} 1 & 1 & 1& 1 & 1\\ 1 & 1& 1& 1 & 1\\ 1& 1 & \mathbf{1} & 1& 1\\ 1 & 1& 1 & 1 & 1\\ 1 & 1 & 1 & 1& 1 \end{bmatrix}$

通过上述介绍，可以发现cv::boxFilter()是一种一般化的形式，而cv::blur()是一种特殊化的形式。但前者可以以非归一化形式调用，并且输出图像深度可以控制，但后者智能以归一化形式调用，且输出图像深度必须和原图像保持一致。

中值滤波器

中值滤波器（Median Filter）将每个像素替换为围绕这个像素的矩形领域内的中值或“中值”像素（相对于平均像素）。通过均值滤波器对噪声图像，尤其是有较大孤立的异常值非常敏感，少量具有较大偏差的点也会严重影响到均值滤波器。中值滤波器可以采用取其中间点的方式来消除异常值。

void cv::medianBlur(InputArray src, OutputArray dst, Size ksize)

高斯滤波器

关于高斯滤波器，在之前的文章中已做了详细介绍，可以参考OpenCV高斯滤波GaussianBlur

双边滤波器

双边滤波器是一种比较大的图像分析算子，也就是边缘保持平滑。高斯平滑的模糊过程是减缓像素在空间上的变化，因此与邻近的关系紧密，而随机噪声在像素间的变化幅度又会非常的大（即噪声不是空间相关的）。基于这种前提高斯平滑很好地减弱了噪声并且保留了小信号，但是却破坏了边缘信息，边缘也模糊了。

和高斯平滑类似，双边滤波对每个像素及其领域内的像素进行了加权平均。其权重由两部分组成，第一部分同高斯平滑，第二部分也是高斯权重，但是它不是基于空间距离而是色彩强度差计算而来的，在多通道（色彩）图像上强度差由各分量的加权累加代替。可将其当做高斯平滑，指示相似程度更高的像素权值更高，边缘更加明显，对比度更高。

cv::bilateralFilter(InputArray src, OutputArray dst, int d, double sigmaColor, double sigmaSpace, int borderType= cv::BORDER_DEFAULT)

参数：d是像素邻近的最大距离，处理视频时一般不大于5，非实时应用时可放大到9；sigmaColor是色彩空间滤波器的sigma值，该值越大，则色彩强度越大，不连续性越强；sigmaSpace是坐标空间滤波器的sigma值。

导数和梯度

卷积中最重要也是最基本的部分就是（近似）计算导数。

索贝尔导数

一般来说，用来表示微分的最常用的算子是索贝尔（Sobel）导数算子，可以实现任意阶导数和混合偏导数。

void sv::Sobel(InputArray src, OutputArray dst, int ddepth, int xorder, int yorder, cv::Size ksize=3, double scale=1, double delta=0, int borderType=cv::BORDER_DEFAULT)

参数：ddepth指明目标图像的深度或类型；xorder和yorder是求导顺序，其取值可为0,、1或2，其中0代表在该方向不求导，kszie是一个奇数，表示滤波器核的大小，目前最大到31；阈值和偏移量在结果存入dst前进行调用，公式如下：

$dst_i=scale\cdot \left \{ \sum _{i,\: j\in sobel\_kernel}k_{i,\: j}*I(x+i, y+j) \right \}+delta$

Sobel算子的好处是可以将核定义为各种大小，并且可以快速迭代式地构造这些核。大的核可以更好地近似导数，因为可以消除噪声影响。其缺点是如果导数在空间上变化剧烈，核太大会使结果发生偏差，并且核比较小时准确度不高。

实际上，由于Sobel算子定义在离散空间上，所以它并不是真正的导数，而是一个多项式，即在x方向上进行Sobel运算表示的并不是二阶导数，而是对抛物线函数的局部拟合。

Scharr滤波器

为了将图像内的信息联系起来，可能需要测量一幅图像：在处理过程中，通过在目标附近组织一幅梯度直方图来收集其形状信息，这些直方图是许多形状分类器训练和使用的基础。因此，梯度角的误差会降低分类器识别的效果。

对于3×3的Sobel滤波器，梯度角距离水平或垂直方向越远，误差越明显。在OpenCV中，调用cv::Sobel()时设置ksize为cv::SCHARR，即可消除3×3这样小但是快的Sobel导数滤波器所带来的误差。Scharr滤波器核Sobel滤波器同样很快，但是前者精度更高。因此选择3×3的滤波器时，应当使用Scharr滤波器。

$\begin{bmatrix} -3 & 0 & +3\\ -10 & 0 &+10 \\ -3& 0 & +3 \end{bmatrix}$ 或 $\begin{bmatrix} -3 & -10 & -3\\ 0 & 0 &0 \\ +3& +10 & +3 \end{bmatrix}$

拉普拉斯变换

OpenCV中的函数Laplacian实现了对拉普拉斯算子的离散近似：

$Laplace(f)=\frac{\partial^2 f}{\partial x^2} + \frac{\partial^2 f}{\partial y^2}$

void sv::Laplacian(InputArray src, OutputArray dst, int ddepth, cv::Size ksize=3, double scale=1, double delta=0, int borderType=cv::BORDER_DEFAULT)

只要ksize不为1，Laplacian算子的实现就是直接计算Sobel算子响应之和。当ksize=1时的卷积核如下所示：

$\begin{bmatrix} 0 & 1 & 0\\ 1 & 4 &1 \\ 0& 1 & 0 \end{bmatrix}$

Laplacian算子可应用于各种场景处理，一种常见的应用就是匹配“斑点”。Laplacian算子就是图像在x和y轴方向的导数之和，这意味着一个被较大值包围的点或小斑点（比ksize小）处的值将会变得很大。相反，被较小值包围的点或小斑点处的值将在负方向上变得很大。

Laplacian算子同样可以用于边缘检测，函数一阶导数在原函数变化大的地方，值会相应变大，同样在图像边缘处也同样变化，所有导数在这些地方将变得很大。因此可以在二阶导数为0的地方搜寻这么一个极大值，原图像中的边缘通过Laplacian算子运算后会变成0。对于有些不是边缘也变成0的问题，可以通过滤掉Sobel一阶导数中较大值的点解决。

图像形态学

OpenCV提供了一种高效且易用的图像形态学变换接口。其中有很多形态学方法，但基本上所有的形态学操作都基于两种原始操作——膨胀与腐蚀。

膨胀和腐蚀

膨胀和腐蚀是最基本的形态学变换，可用于消除噪声、元素分割和连接等。基于这两种操作，可以实现更复杂的形态学操作，用来定位强度峰值或孔洞、另一种形式的图像梯度等。

膨胀是一种卷积操作，它将目标像素的值替换为卷积核覆盖区域的局部最大值，扩张了明亮区域，填充凹面。此卷积核是一个非线性核，是一个四边形或圆形的实心核，其锚点在中心。与膨胀对应，腐蚀是与之相反的操作，腐蚀操作计算的是核覆盖范围内的局部最小值缩减了明亮区，消除凸起。

原图

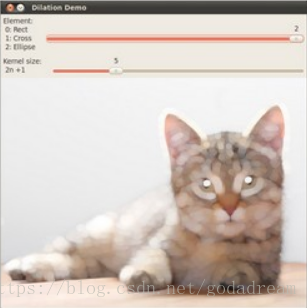

膨胀

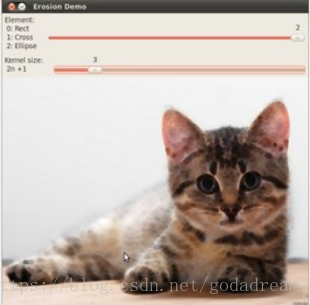

腐蚀

void cv::erode(InputArray src, OutputArray dst, InputArray element, cv::Point anchor=cv::Point(-1, -1), int iterations=1 int borderType=cv::BORDER_CONSTANT, const cv::Scalar& borderValue = cv::morphologyDefaultBorderValue())

void cv::dilate(InputArray src, OutputArray dst, InputArray element, cv::Point anchor=cv::Point(-1, -1), int iterations=1 int borderType=cv::BORDER_CONSTANT, const cv::Scalar& borderValue = cv::morphologyDefaultBorderValue())

以上两个函数分别是膨胀和腐蚀对应的函数，第三个参数是核，可以传递一个未初始化的cv::Mat，会使用默认的锚点在中心的3×3的核。

$erode(x, y)=\underset{(i,\: j)\in kernel}{min}src(x+i,\: y+j)$

$dilate(x, y)=\underset{(i,\: j)\in kernel}{max}src(x+i,\: y+j)$

腐蚀操作通常用于消除图中斑点一样的噪声，原理是斑点经过腐蚀后会消失，而大的可见区域不会受影响。膨胀操作通常用于发生连通分支。

通用形态学函数

当处理的对象是二值图像时，像素只能是开（>0）或关（=0）的图像掩膜时，基本的腐蚀和膨胀操作就够用了。需要对灰度图或者彩色图进行处理时，一些其他操作就非常有用了，这些操作可以通过cv::morphologyEx()实现。

void cv::morphologyEx(InputArray src, OutputArray dst, int op, InputArray element, cv::Point anchor=cv::Point(-1, -1), int iterations=1, int borderType=cv::BORDER_CONSTANT, const cv::Scalar& borderValue = cv::morphologyDefaultBorderValue())

cv::morphologyEx()操作op选项
操作值	形态学操作	是否需要临时图像
cv::MORPH_OPEN	开操作	否
cv::MORPH_CLOSE	闭操作	否
cv::MORPH_GRADIENT	形态学梯度	总是需要
cv::MORPH_TOPHAT	顶帽操作	就地调用需要（src = dst）
cv::MORPH_BLACKHAT	地貌操作	就地调用需要（src = dst）

开操作和闭操作

开操作先将图像进行腐蚀，然后对腐蚀的结果进行膨胀。开操作常用语对二值图像中的区域进行计算。

闭操作想将图像进行膨胀，然后对膨胀的结果进行腐蚀。闭操作用于复杂连通分支算法中减少无用或噪声驱动的片段。

对于连通分支，通常先进行腐蚀或闭操作消除噪声，然后通过开操作连接相互靠近的大型区域。

对于一幅非布尔型图像进行形态学操作时，闭操作最明显的效果是消除值小于邻域内的点的孤立异常，而开操作消除的是大于邻域内点的孤立异常值。

形态学梯度

$gradient(src)=dilate(src)-erode(src)$

梯度操作的结果（扩张亮域）减腐蚀操作的结果（缩减亮域）产生了原图像中的目标边缘。对于灰度图像，其结果就是计算明暗变换的趋势。形态学梯度通常用于显示明亮区域的边界，然后便可以将他们看作目标或者目标的部分。用扩张的图像减去了收缩的图像便得到完整的边界。与计算梯度不同，它并不会关注某个物体的周围。

顶帽和黑帽

$TopHat(src)=src-open(src)$

$BlackHat(src)=close(src)-src$

顶帽用于显示与其邻近相比更亮的部分；黑帽用于显示与其邻近相比更暗的部分。

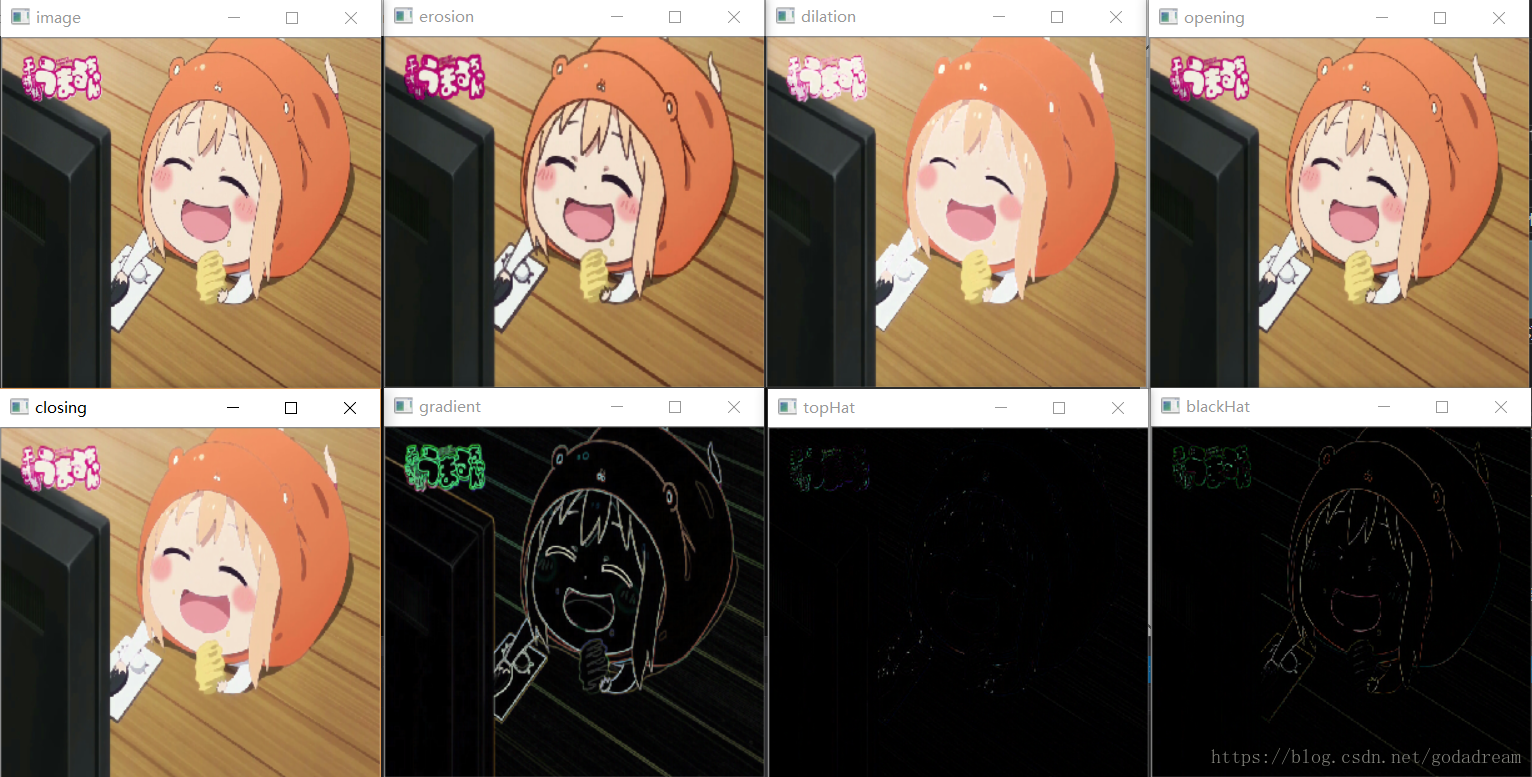

#include "stdafx.h"
#include <opencv2/opencv.hpp>int main()
{cv::namedWindow("image", cv::WINDOW_NORMAL);cv::namedWindow("erosion", cv::WINDOW_NORMAL);cv::namedWindow("dilation", cv::WINDOW_NORMAL);cv::namedWindow("opening", cv::WINDOW_NORMAL);cv::namedWindow("closing", cv::WINDOW_NORMAL);cv::namedWindow("gradient", cv::WINDOW_NORMAL);cv::namedWindow("topHat", cv::WINDOW_NORMAL);cv::namedWindow("blackHat", cv::WINDOW_NORMAL);cv::Mat img = cv::imread("D:\\personal-data\\wallpapers\\test.png");cv::Mat erosion, dilation, opening, closing, gradient, topHat, blackHat;cv::erode(img, erosion, cv::Mat());cv::dilate(img, dilation, cv::Mat());cv::morphologyEx(img, opening, cv::MORPH_OPEN, cv::Mat());cv::morphologyEx(img, closing, cv::MORPH_CLOSE, cv::Mat());cv::morphologyEx(img, gradient, cv::MORPH_GRADIENT, cv::Mat());cv::morphologyEx(img, topHat, cv::MORPH_TOPHAT, cv::Mat());cv::morphologyEx(img, blackHat, cv::MORPH_BLACKHAT, cv::Mat());cv::imshow("image", img);cv::imshow("erosion", erosion);cv::imshow("dilation", dilation);cv::imshow("opening", opening);cv::imshow("closing", closing);cv::imshow("gradient", gradient);cv::imshow("topHat", topHat);cv::imshow("blackHat", blackHat);cv::waitKey(0);cv::destroyAllWindows();return 0;
}

自定义核

在形态学上，核常常称为“构造元素”，OpenCV提供了创建自定义形态学核的函数cv::getStructuringElement()。

cv::Mat cv::getStructuringElement(int shape, cv::Size ksize, cv::Point anchor=cv::Point(-1, -1))

cv::getStructuringElement()的元素形状
形状值	元素	描述
cv::MOEPH_RECT	矩形	$E_{i,\: j}=1,\forall i,j$
cv::MOEPH_ELLIPSE	椭圆形	以ksize.width和ksize.height为两个半径做椭圆
cv::MOEPH_CROSS	交叉	$E_{i,\: j}=1$ ，当 i == anchor.y或 j == anchor.x

用任意线性滤波器做卷积

$\begin{bmatrix} -1 & 0 & +1\\ -2& 0 & +2\\ -1& 0 & +1 \end{bmatrix}=\begin{bmatrix} 1\\ 2\\ 1 \end{bmatrix}\bigotimes \begin{bmatrix} -1 & 0 & +1 \end{bmatrix}$ $\begin{bmatrix} 0 & 1 & 0\\ 1 &1 &1 \\ 0 & 1 & 0 \end{bmatrix}$

上述两个核中，左边的核是可分的，右边的是不可分的。一个可分核可以理解成两个一维核，在卷积时先调用x内核，然后再调用y内核。两个矩阵进行卷积所产生的消耗可以用两个矩阵的面积之积近似。如此一来，用n×n的核对面积为A的图像进行卷积所需要的时间是 $An^2$ ，但如果分解为n×1和1×n的两个核，那么代价就是 $An+An=2An$ 。由此可见，分解卷积核可以提高卷积计算的效率。

用cv::filter2D()进行卷积

void cv::filter2D(InputArray src, OutputArray dst, int ddepth, InputArray kernel, cv::Point anchor=cv::Point(-1, -1), double delta=0, int borderType=cv::BORDER_DEFAULT)

注：如果定义了锚点的位置，那么核的大小可以是偶数，否则必须是奇数。

通过cv::sepFilter2D使用可分核

void cv::sepFilter2D(InputArray src, OutputArray dst, int ddepth, InputArray rowKernel, InputArray columnKernel, cv::Point anchor=cv::Point(-1, -1), double delta=0, int borderType=cv::BORDER_DEFAULT)

注：两个核的大小应当是n1×1和1×n2，n1和n2不一定相等。
