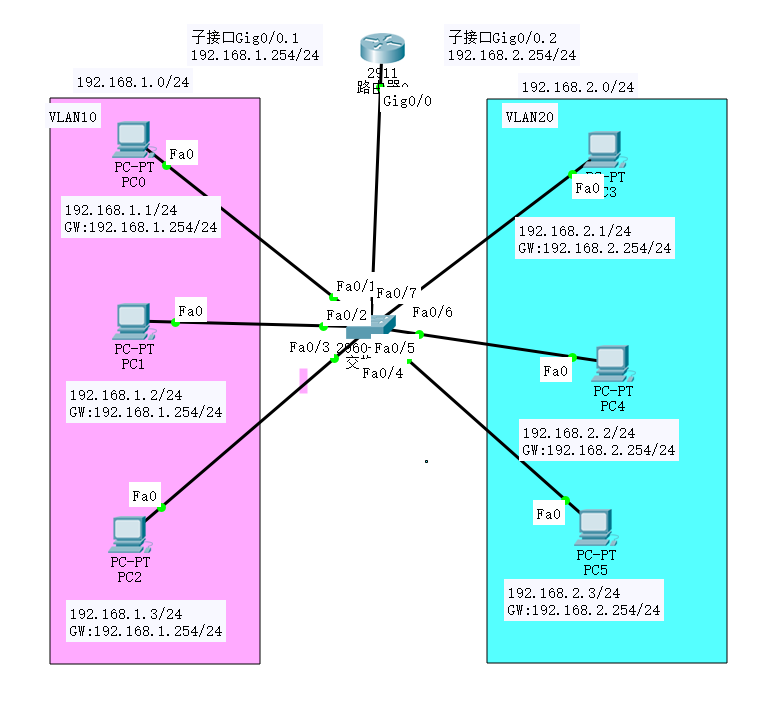

一、网络拓扑结构如下：
二、为六台PC分别配置IP地址、子网掩码和默认网关
其余五台PC的配置与上图类似。

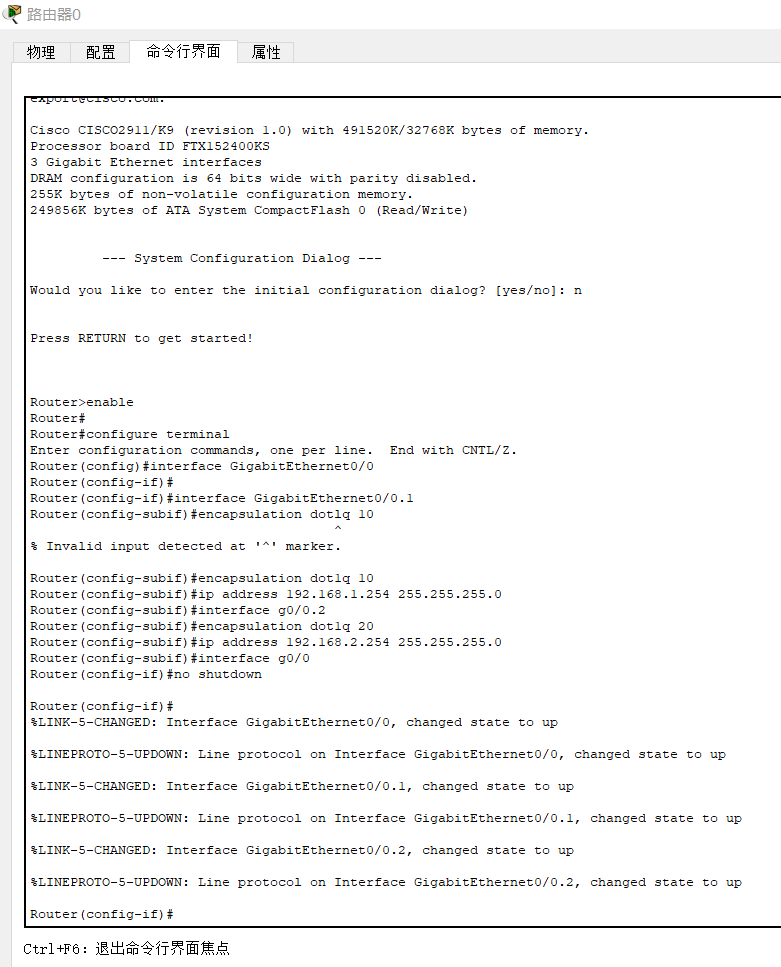

三、为路由器0创建g0/0.1逻辑子接口和g0/0.2逻辑子接口，并
-
设置g0/0.1逻辑子接口可以接受VLAN id 为10的
802.1q帧，并且可将IP数据报封装成vlan id 为10的802.1q帧进行转发，并为该逻辑子接口设置IP地址和子网掩码； -
设置g0/0.2逻辑子接口可以接受VLAN id 为20的
802.1q帧，并且可将IP数据报封装成vlan id 为20的802.1q帧进行转发，并为该逻辑子接口设置IP地址和子网掩码。 -
配置完成后，通过
no shutdown命令开启g0/0接口，也就相当于开启这个接口下的两个逻辑子接口。

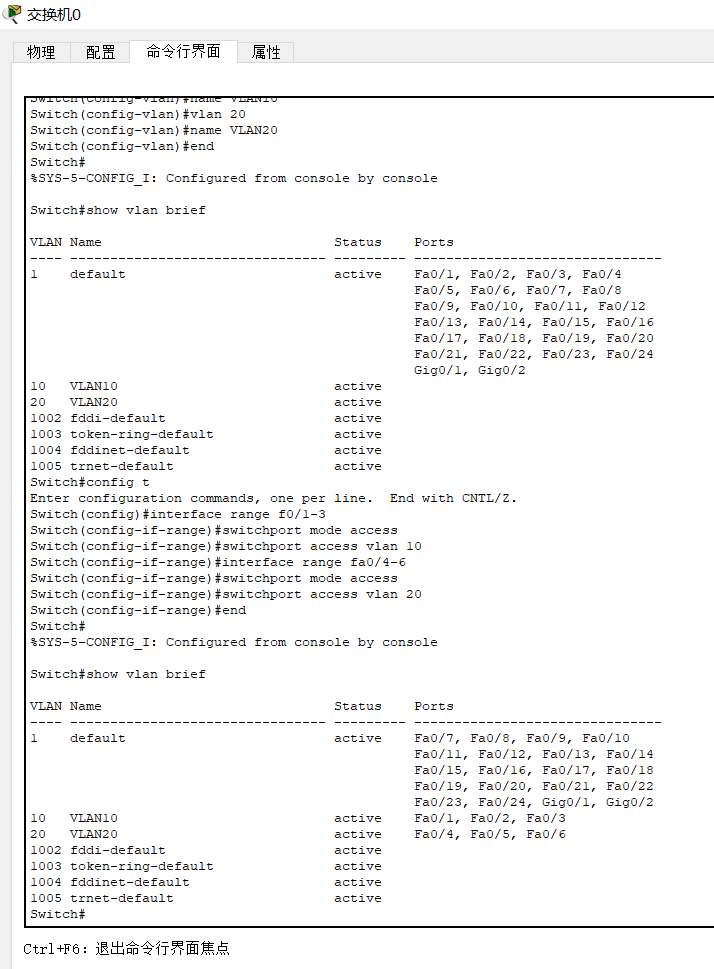

四、为交换机添加id 为10 和20 的vlan,并分别命名为VLAN10、VLAN20，然后将PC0、1、2分配到VLAN10，PC3、4、5分配到VLAN20，同时还要把连接PC的交换机的6个接口设置为access类型。

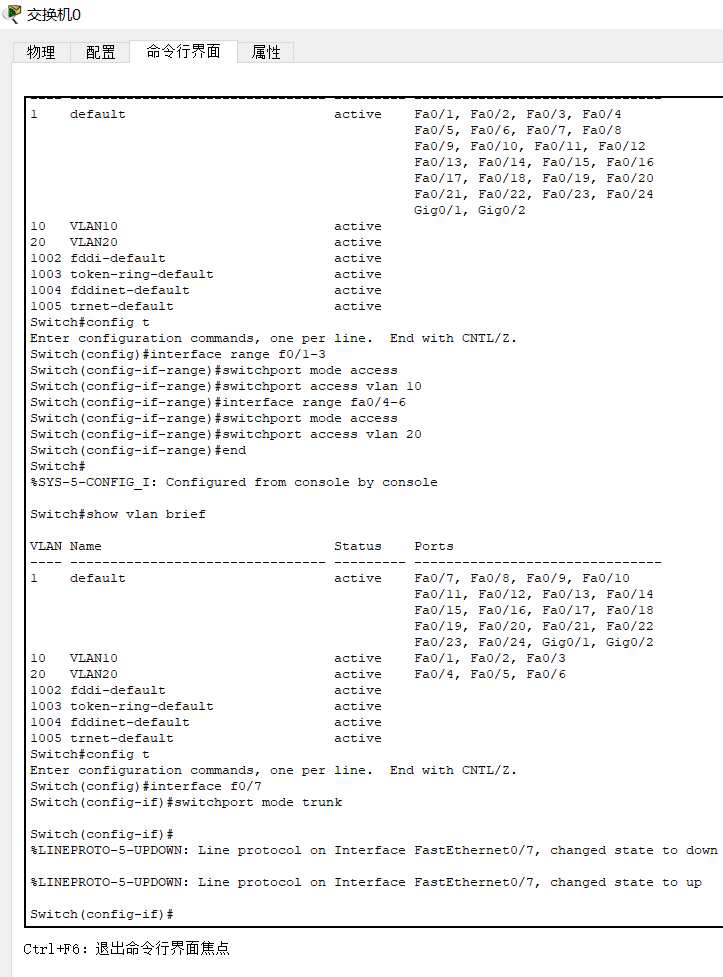

然后单独设置交换机的Fa0/7接口为trunk类型
注意：可以通过show vlan brief命令来查看vlan的分配信息
五、验证
可以ping通，说明配置成功！
