matplotlib的使用

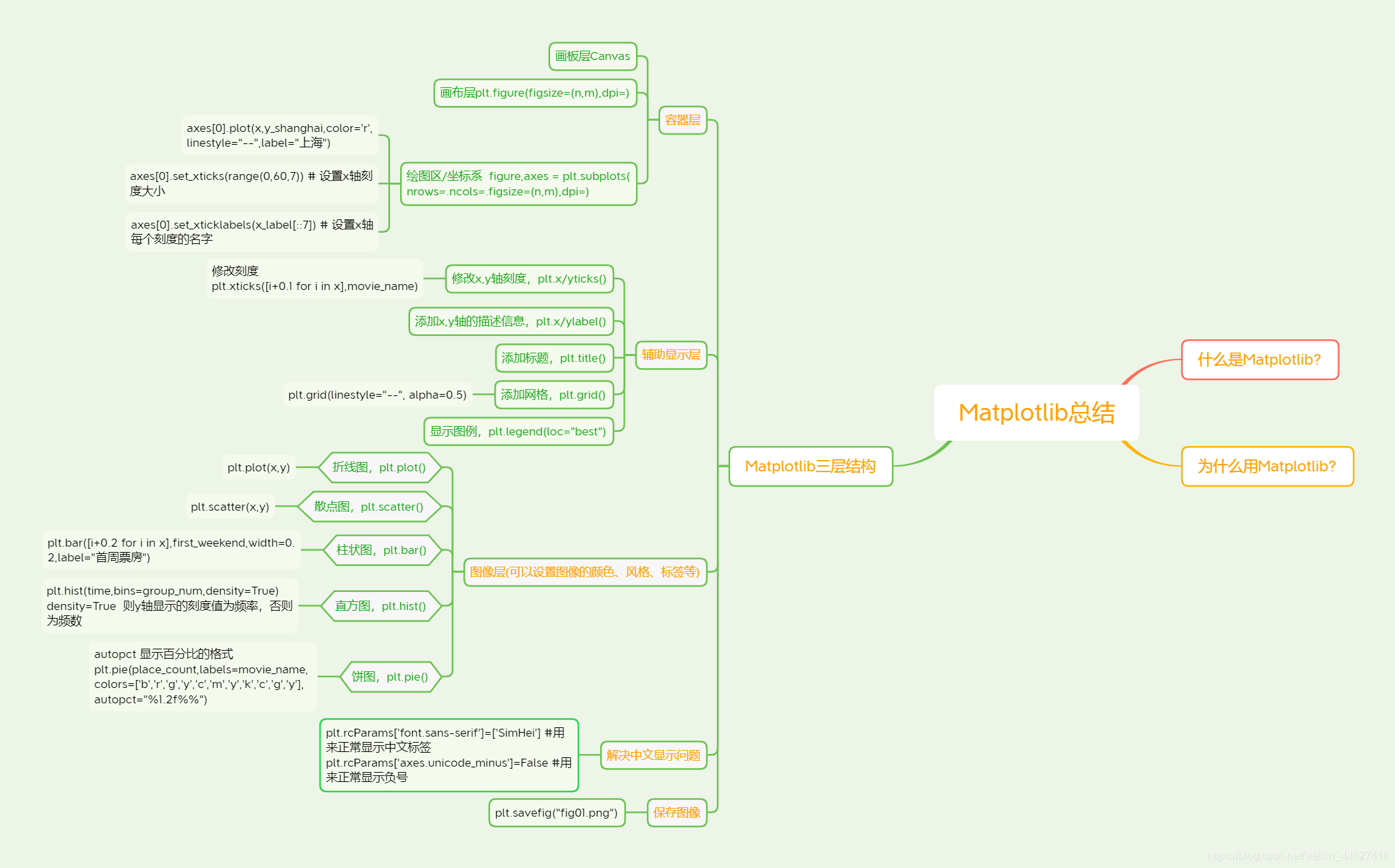

二、Matplotlib2.1 Matplotlib之HelloWorld2.1.1 什么是Matplotlib - 画二维图表的python库mat - matrix 矩阵二维数据 - 二维图表plot - 画图lib - library 库matlab 矩阵实验室mat - matrixlab 实验室2.1.2 为什么要学习Matplotlib - 画图数据可视化 - 帮助理解数据，方便选择更合适的分析方法js库 - D3 echarts奥卡姆剃刀原理 - 如无必要勿增实体2.1.3 实现一个简单的Matplotlib画图2.1.4 认识Matplotlib图像结构2.1.5 拓展知识点：Matplotlib三层结构1）容器层画板层Canvas画布层Figure绘图区/坐标系x、y轴张成的区域2）辅助显示层3）图像层2.2 折线图(plot)与基础绘图功能2.2.1 折线图绘制与保存图片3 设置画布属性与图片保存figsize : 画布大小dpi : dot per inch 图像的清晰度3 中文显示问题解决mac的一次配置，一劳永逸ubantu每创建一次新的虚拟环境，需要重新配置windows1）安装字体mac/wins：双击安装ubantu：双击安装2）删除matplotlib缓存文件3）配置文件2.2.4 多个坐标系显示-plt.subplots(面向对象的画图方法)figure, axes = plt.subplots(nrows=1, ncols=2, **fig_kw)axes[0].方法名()axes[1]2.2.5 折线图的应用场景某事物、某指标随时间的变化状况拓展：画各种数学函数图像
2.3.1 常见图形种类及意义折线图plot散点图scatter关系/规律柱状图bar统计/对比直方图histogram分布状况饼图pie π占比2.3.2 散点图绘制2.4 柱状图(bar)2.4.1 柱状图绘制2.5 直方图(histogram)2.5.1 直方图介绍组数：在统计数据时，我们把数据按照不同的范围分成几个组，分成的组的个数称为组数组距：每一组两个端点的差已知 最高175.5 最矮150.5 组距5求 组数：(175.5 - 150.5) / 5 = 52.5.2 直方图与柱状图的对比1. 直方图展示数据的分布，柱状图比较数据的大小。2. 直方图X轴为定量数据，柱状图X轴为分类数据。3. 直方图柱子无间隔，柱状图柱子有间隔4. 直方图柱子宽度可不一，柱状图柱子宽度须一致2.5.3 直方图绘制x = timebins 组数 = (max(time) - min(time)) // 组距3 直方图注意点2.6 饼图(pie)%1.2f%%print("%1.2f%%")

import matplotlib.pyplot as plt
%matplotlib inline

plt.figure()
plt.plot([1,2,3,4,5,6,7],[17,17,18,15,11,11,13])
plt.show()

折线图绘制与显示

#展示上海一周的天气，比如从星期一到星期日的天气温度如下
# 1. 创建画布
# figsize：指定图片的长宽
# dpi:指定图像的清晰度
plt.figure(figsize=(20,8),dpi=280)
# 2. 绘制图像
plt.plot([1,2,3,4,5,6,7],[17,17,18,15,11,11,13])# 保存图像
plt.savefig("fig01.png")# 3. 显示图像
plt.show()

• 注意：plt.show()会释放figure资源，如果在显示图像之后保存图片，将只能保存空白的图片

案例：显示温度变化情况（辅助显示层）

需求：画出某城市11点到12点1小时内每分钟的温度变化折线图，温度范围在15度~18度

import random
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]
y_shanghai

[16.762333158978358,16.943581178301798,17.21289155110738,17.304877451487915,16.498088429709327,	...15.54547871676703,17.524143671682424,17.978133652214485,17.370197846502908]

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 4. 显示图像
plt.show()

2.添加自定义x,y刻度

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 修改x,y刻度
plt.xticks(range(0,60,5))
plt.yticks(range(0,40,5))# 4. 显示图像
plt.show()

["11点{}分".format(i) for i in range(61)]

['11点0分','11点1分','11点2分','11点3分','11点4分','11点5分','11点6分',...'11点56分','11点57分','11点58分','11点59分','11点60分']

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 4. 显示图像
plt.show()

D:\ProgramData\Anaconda3\lib\site-packages\matplotlib\backends\backend_agg.py:214: RuntimeWarning: Glyph 28857 missing from current font.font.set_text(s, 0.0, flags=flags)
D:\ProgramData\Anaconda3\lib\site-packages\matplotlib\backends\backend_agg.py:214: RuntimeWarning: Glyph 20998 missing from current font.font.set_text(s, 0.0, flags=flags)
D:\ProgramData\Anaconda3\lib\site-packages\matplotlib\backends\backend_agg.py:183: RuntimeWarning: Glyph 28857 missing from current font.font.set_text(s, 0, flags=flags)
D:\ProgramData\Anaconda3\lib\site-packages\matplotlib\backends\backend_agg.py:183: RuntimeWarning: Glyph 20998 missing from current font.font.set_text(s, 0, flags=flags)

3.解决中文显示问题

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 4. 显示图像
plt.show()

4. 添加网格显示

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 添加网格显示
# grid(是否显示网格,网格线样式,网格透明度)
plt.grid(True,linestyle="--",alpha=0.5)# 4. 显示图像
plt.show()

5.添加描述信息

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai)# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 添加描述信息
plt.xlabel("时间")
plt.ylabel("温度")
plt.title("某城市中午11：00到12：00zip间的温度变化图示")# 添加网格显示
# grid(是否显示网格,网格线样式,网格透明度)
plt.grid(True,linestyle="--",alpha=0.5)# 4. 显示图像
plt.show()

再添加一个城市的温度变化（图像层）

收集到北京当天温度变化情况，温度在1度到3度。

y_beijing = [random.uniform(1,3) for i in range(61)]
y_beijing

[2.6582522879775263,1.2944662118583519,2.9128902882809036,2.3066941253832427,2.100357799277068,
...1.0759520914191576,1.3613792689673339,2.0180224854714215,2.042084118916457,2.8643212857317306]

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]
y_beijing = [random.uniform(1,3) for i in range(60)]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai,color='r',linestyle="--")
plt.plot(x,y_beijing,color='b')
# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 添加描述信息
plt.xlabel("时间")
plt.ylabel("温度")
plt.title("上海、北京中午11：00到12：00zip间的温度变化图示")# 添加网格显示
# grid(是否显示网格,网格线样式,网格透明度)
plt.grid(True,linestyle="--",alpha=0.5)# 4. 显示图像
plt.show()

显示图例

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]
y_beijing = [random.uniform(1,3) for i in range(60)]# 2. 创建画布
plt.figure(figsize=(22,8),dpi=100)# 3. 绘制图像
plt.plot(x,y_shanghai,color='r',linestyle="--",label="上海")
plt.plot(x,y_beijing,color='b',label="北京")
# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
plt.xticks(range(0,60,5),x_label[::5])
plt.yticks(range(0,40,5))# 添加描述信息
plt.xlabel("时间")
plt.ylabel("温度")
plt.title("上海、北京中午11：00到12：00zip间的温度变化图示")# 添加网格显示
# grid(是否显示网格,网格线样式,网格透明度)
plt.grid(True,linestyle="--",alpha=0.5)# 显示图例
plt.legend(loc="best")
# plt.legend(loc=2)# 4. 显示图像
plt.show()

多个坐标系显示-plt.subplots（面向对象的画图方法）

我们想要将上海和北京的天气图显示在同一个图的不同坐标系当中

import random# 1. 准备数据 x y
x = range(60)
y_shanghai = [random.uniform(15,18) for i in x]
y_beijing = [random.uniform(1,3) for i in range(60)]# 2. 创建画布
# plt.figure(figsize=(22,8),dpi=100)# figure是画布对象，axes是绘图区对象
figure,axes = plt.subplots(nrows=1,ncols=2,figsize=(20,8),dpi=80)# 3. 绘制图像
axes[0].plot(x,y_shanghai,color='r',linestyle="--",label="上海")
axes[1].plot(x,y_beijing,color='b',label="北京")# 修改x,y刻度
# 准备x的刻度说明
x_label = ["11点{}分".format(i) for i in range(61)]
axes[0].set_xticks(range(0,60,7)) # 设置x轴刻度大小
axes[0].set_xticklabels(x_label[::7]) # 设置x轴每个刻度的名字
axes[1].set_yticks(range(0,40,7))
axes[1].set_xticklabels(x_label[::7])# 添加描述信息
axes[0].set_xlabel("时间")
axes[0].set_ylabel("温度")
axes[0].set_title("上海中午11：00到12：00zip间的温度变化图示")
axes[1].set_xlabel("时间")
axes[1].set_ylabel("温度")
axes[1].set_title("北京中午11：00到12：00zip间的温度变化图示")# 添加网格显示
# grid(是否显示网格,网格线样式,网格透明度)
axes[0].grid(True,linestyle="--",alpha=0.5)
axes[1].grid(True,linestyle="--",alpha=0.5)# 显示图例
axes[0].legend(loc="best")
axes[1].legend(loc="best")
# plt.legend(loc=2)# 4. 显示图像
plt.show()

数学函数图像

import numpy as np# 1. 准备数据
x = np.linspace(-10,10,1000)
y = np.sin(x)# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制函数图像
plt.plot(x,y)# 添加网格显示
plt.grid()# 4. 显示图像
plt.show

<function matplotlib.pyplot.show(*args, **kw)>

import numpy as np# 1. 准备数据
x = np.linspace(-10,10,1000)
y = np.cos(x)# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制函数图像
plt.plot(x,y)# 添加网格显示
plt.grid()# 4. 显示图像
plt.show

<function matplotlib.pyplot.show(*args, **kw)>

import numpy as np# 1. 准备数据
x = np.linspace(-10,10,1000)
y = 2*x*x# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制函数图像
plt.plot(x,y)# 添加网格显示
plt.grid(linestyle='--',alpha=0.5)# 4. 显示图像
plt.show

<function matplotlib.pyplot.show(*args, **kw)>

2.3.2散点图绘制

需求：探究房屋面积和屋价格的关系

# 1. 准备数据
# 房屋面积数据
x=[225.98,247.07,253.14,457.85,241.58,301.01,20.67,288.64,163.56,120.86,207.83,342.75,147.9,53.06,224.72,29.51,21.61,483.21,245.25,399.25,343.35]# 房屋价格数据
y=[196.63,203.88,210.75,372.74,202.41,247.61,24.9,239.34,148.32,104.15,176.84,288.23,128.79,49.64,191.74,33.1,30.74,400.02,205.35,330.64,283.45]# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制图像
plt.scatter(x,y)# 3. 显示图像
plt.show()

2.4 柱状图

需求1-对比每部电影的票房收入

# 1. 准备数据
movie_names = ['雷神3：诸神黄昏','正义联盟','东方快车谋杀案','寻梦环游记','全球风暴', '降魔传','追捕','七十七天','密战','狂兽','其它']
tickets = [73853,57767,22354,15969,14839,8725,8716,8318,7916,6764,52222]# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制柱状图
x_ticks = range(len(movie_names))
plt.bar(x_ticks,tickets,color=['b','r','g','y','c','m','y','k','c'])# 修改x的刻度值
# plt.xticks(刻度的大小，刻度上的值)
plt.xticks(x_ticks,movie_names)# 添加标题
plt.title("电影票房收入对比")# 添加网格
plt.grid(linestyle="--",alpha=0.5)# 4. 显示图像
plt.show()

需求2-如何对比电影票房收入才更能加有说服力

比较相同天数的票房

有时候为了公平起见，我们需要对比不同电影首日和首周的票房

# 1. 准备数据
movie_name=['雷神3:诸神黄昏','正义联盟','寻梦环游记']
first_day=[10587.6,10062.5,1275.71]
first_weekend=[36224.9,34479.6,11830]x = range(len(movie_name)) # 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制柱状图
plt.bar(x,first_day,width=0.2,label="首日票房")
# [i+0.2 for i in x] 这是列表生成式
plt.bar([i+0.2 for i in x],first_weekend,width=0.2,label="首周票房")# 显示图例
plt.legend(loc="best")# 修改刻度
plt.xticks([i+0.1 for i in x],movie_name)# 设置标题
plt.title("对比不同电影首日和首周的票房")# 设置表格
plt.grid(linestyle="--",alpha=0.5)# 4. 显示图像
plt.show()

2.5 直方图（histogram）

·组数：在统计数据时，我们把数据按照不同的范围分成几个组，分成的组的个数称为组数

·组距：每一组两个端点的差

直方图 VS 柱状图：

1.直方图展示数据的分布，柱状图比较数据的大小

2.直方图X轴为定量数据，柱状图X轴为分类数据。

3.直方图柱子无间隔，柱状图柱子有间隔

• 因为直方图中的区间是连续的，因此柱子之间不存在间隙。而柱状图的柱子之间是存在间隔。

4.直方图柱子宽度可不一，柱状图柱子宽度须一致

2.5.3 直方图绘制

需求：电影时长分布状况

# 1、准备数据
time = [131,  98, 125, 131, 124, 139, 131, 117, 128, 108, 135, 138, 131, 102, 107, 114, 119, 128, 121, 142, 127, 130, 124, 101, 110, 116, 117, 110, 128, 128, 115,  99, 136, 126, 134,  95, 138, 117, 111,78, 132, 124, 113, 150, 110, 117,  86,  95, 144, 105, 126, 130,126, 130, 126, 116, 123, 106, 112, 138, 123,  86, 101,  99, 136,123, 117, 119, 105, 137, 123, 128, 125, 104, 109, 134, 125, 127,105, 120, 107, 129, 116, 108, 132, 103, 136, 118, 102, 120, 114,105, 115, 132, 145, 119, 121, 112, 139, 125, 138, 109, 132, 134,156, 106, 117, 127, 144, 139, 139, 119, 140,  83, 110, 102,123,107, 143, 115, 136, 118, 139, 123, 112, 118, 125, 109, 119, 133,112, 114, 122, 109, 106, 123, 116, 131, 127, 115, 118, 112, 135,115, 146, 137, 116, 103, 144,  83, 123, 111, 110, 111, 100, 154,136, 100, 118, 119, 133, 134, 106, 129, 126, 110, 111, 109, 141,120, 117, 106, 149, 122, 122, 110, 118, 127, 121, 114, 125, 126,114, 140, 103, 130, 141, 117, 106, 114, 121, 114, 133, 137,  92,121, 112, 146,  97, 137, 105,  98, 117, 112,  81,  97, 139, 113,134, 106, 144, 110, 137, 137, 111, 104, 117, 100, 111, 101, 110,105, 129, 137, 112, 120, 113, 133, 112,  83,  94, 146, 133, 101,131, 116, 111,  84, 137, 115, 122, 106, 144, 109, 123, 116, 111,111, 133, 150]# 2、创建画布
plt.figure(figsize=(20,8),dpi=100)# 3、给制直方图
#通常设置组数会有相应公式：组数=极差/组距=（max-min）/组距
# plt.hist(x,组数)
distance = 2 # 组距
group_num = int((max(time)-min(time))/distance) # 组数
plt.hist(time,bins=group_num,density=True)  # density=True  则y轴显示的刻度值为频率，否则为频数# 添加网格
plt.grid(linestyle="--", alpha=0.5)# 添加标题
plt.title("电影时长分布状况")# 修改x轴刻度
plt.xticks(range(min(time),max(time)+2,distance))# 4、显示图倒
plt.show()

2.6.2饼图绘制

需求：显示不同的电影的排片占比

# 1. 准备数据
movie_name = ['雷神3：诸神黄昏','正义联盟','东方快车谋杀案','寻梦环游记','全球风暴','降魔传','追捕','七十七天','密战','狂兽','其它']place_count = [60605,54546,45819,28243,13270,9945,7679,6799,6101,4621,20105]# 2. 创建画布
plt.figure(figsize=(20,8),dpi=100)# 3. 绘制饼图
# autopct 显示百分比的格式
plt.pie(place_count,labels=movie_name, colors=['b','r','g','y','c','m','y','k','c','g','y'], autopct="%1.2f%%")# 添加axis
plt.axis("equal")# 显示图例
plt.legend()plt.title("不同的电影的排片占比")# 4. 显示图像
plt.show()
