前言

本文大量代码基于linux 0.11，因为早期linux的版本更加适合初学者入门。虽然代码比较早，但是不妨碍我们学习Linux Storage的精髓。

一、hello world

1.1 Demo

#include<stdio.h>
#include<unistd.h>
#include<sys/types.h>
#include<sys/stat.h>
#include<fcntl.h>int main(int argc, char *argv[]) {printf("pid = %d\n", getpid());int fd1,fd2;char s[] = "hello world\n";//打开文件，拿到fdfd1 = open("/tmp/1.txt", O_RDWR | O_CREAT);printf("fd1 = %d\n", fd1);//写入write(fd1, s, sizeof(s));close(fd1);fd2 = open("/tmp/2.txt", O_RDWR | O_CREAT);printf("fd2 = %d\n", fd2);//打开文件，拿到fdfd1 = open("/tmp/1.txt", O_RDWR);printf("fd1 = %d\n", fd1);char buffer[80];//读取read(fd1, buffer, sizeof(buffer));//关闭fdprintf("%s", buffer);getchar();//暂停程序close(fd1);close(fd2);return 0;
}

运行结果

pid = 14378
fd1 = 3
fd2 = 3
fd1 = 4
hello world

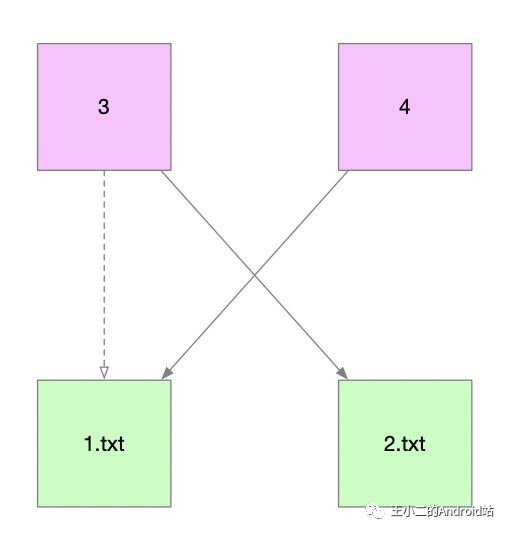

1.1 fd只是一个数字，代表数字和文件之前的一个映射关系

查看/proc/14378/fd，可以看到映射关系

dr-x------ 2 wangbinhong tctnb  0 3月  14 16:27 .
dr-xr-xr-x 9 wangbinhong tctnb  0 3月  14 16:26 ..
lrwx------ 1 wangbinhong tctnb 64 3月  14 16:27 0 -> /dev/pts/19 //stdin
lrwx------ 1 wangbinhong tctnb 64 3月  14 16:27 1 -> /dev/pts/19 //stdout
lrwx------ 1 wangbinhong tctnb 64 3月  14 16:27 2 -> /dev/pts/19 //stderr
lrwx------ 1 wangbinhong tctnb 64 3月  14 16:27 3 -> /tmp/2.txt
lrwx------ 1 wangbinhong tctnb 64 3月  14 16:27 4 -> /tmp/1.txt

程序中的4是数字，/proc/14378/fd/4是一个文件，链接到/tmp/1.txt，/proc/14378/fd/4只存在内存中，不存在硬盘中，程序中的数字4不是指向/proc/14378/fd/4文件

二、数字fd代表什么

2.1 task_struct

每一个进程在内核中的有一个task_struct的结构体，结构体中有一个file指针数组filp，fd代表filp这个数组的下标，fd = 4 就代表filp[4]指向的file结构体

struct task_struct {...struct file * filp[NR_OPEN];...
}

2.2 file

struct file {unsigned short f_mode;//文件的类型和属性unsigned short f_flags;//文件打开的标志unsigned short f_count;//关联的fd的个数struct m_inode * f_inode;//file的真实实现off_t f_pos;//文件当前的读写指针，读到哪里了。
}

2.3 file_table

内核中还有一个全局的file_table，是file数组，保存所有file结构体。

struct file file_table[NR_FILE];//系统级的一个file table

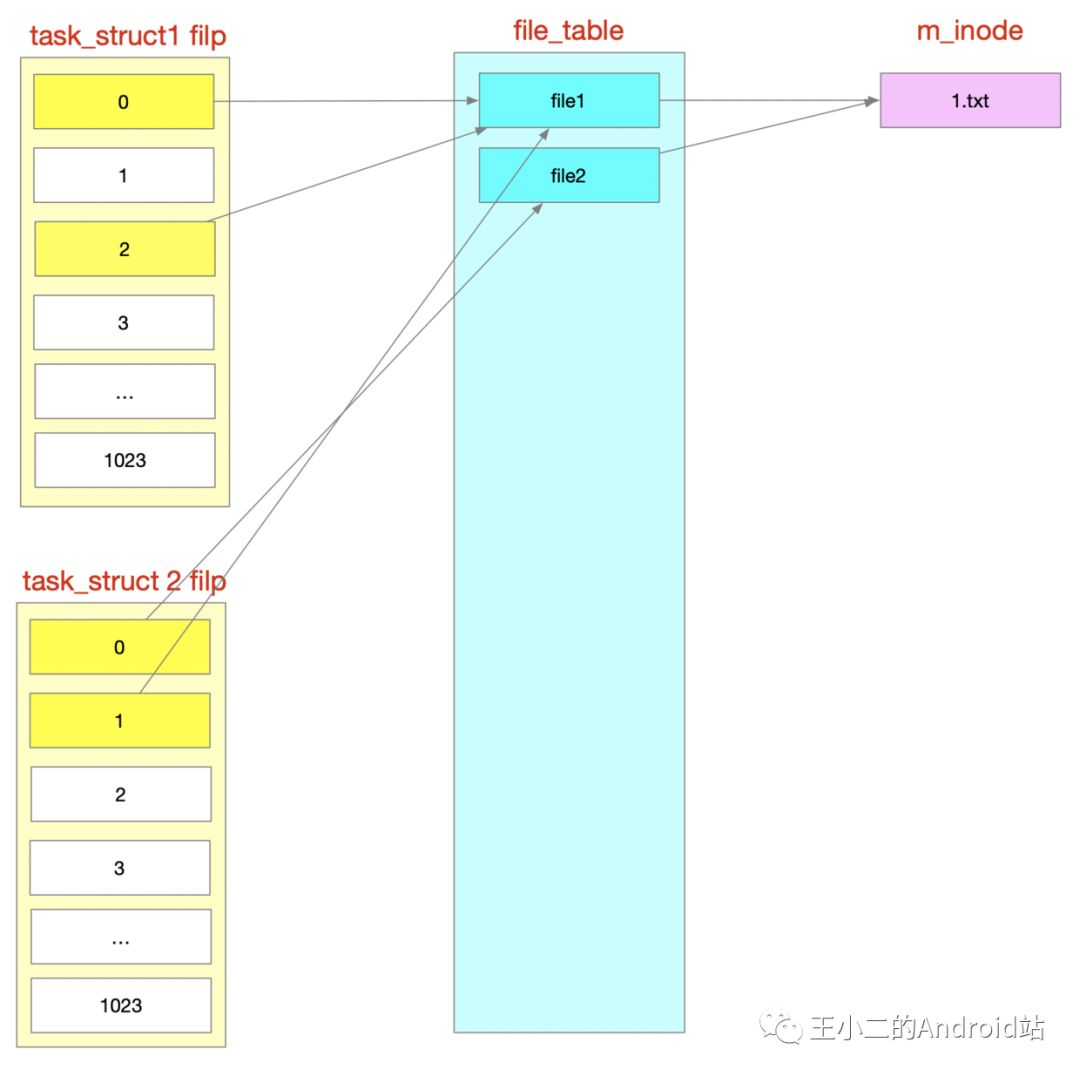

2.4 关联关系

两个细节
dup：同进程两个fd指向同一个file
fork：两个进程的两个fd指向同一个file

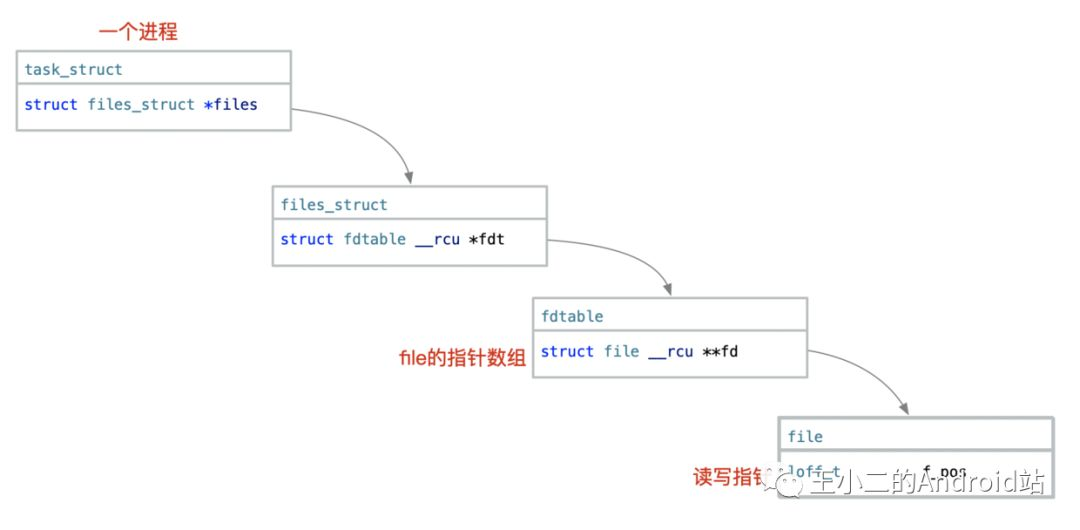

下面是新的Kernel关系图

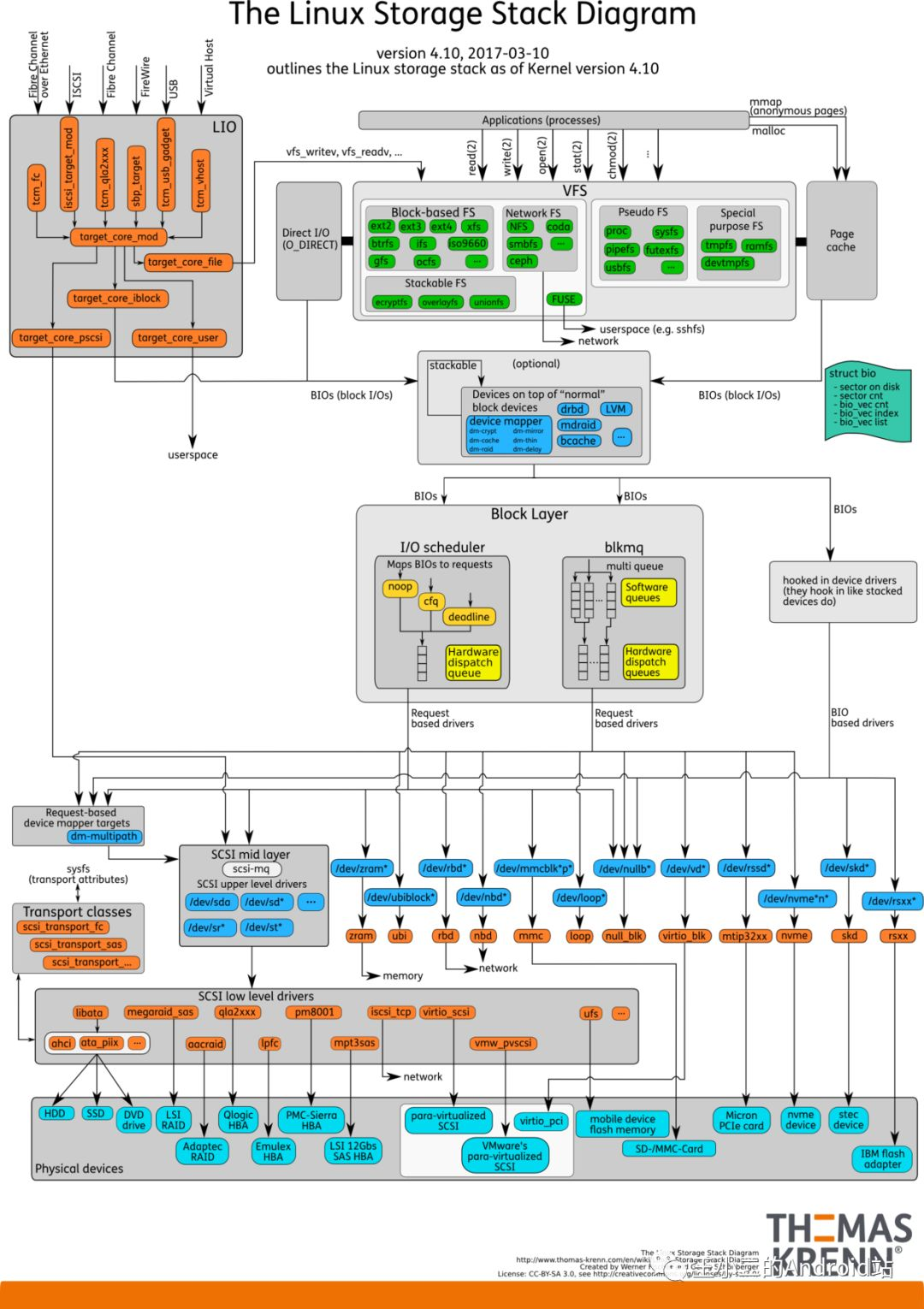

2.5 Binder传输fd

Binder传输fd，两个进程的不同fd指向了同一个file，享有相同的file offset和file status flag.

三、以pipe为例：一切皆文件

早期的错误想法

硬件驱动通过设备文件和用户空间的应用程序通信，是通过将驱动的信息写进设备文件，然后应用程序读取设备文件的内容。

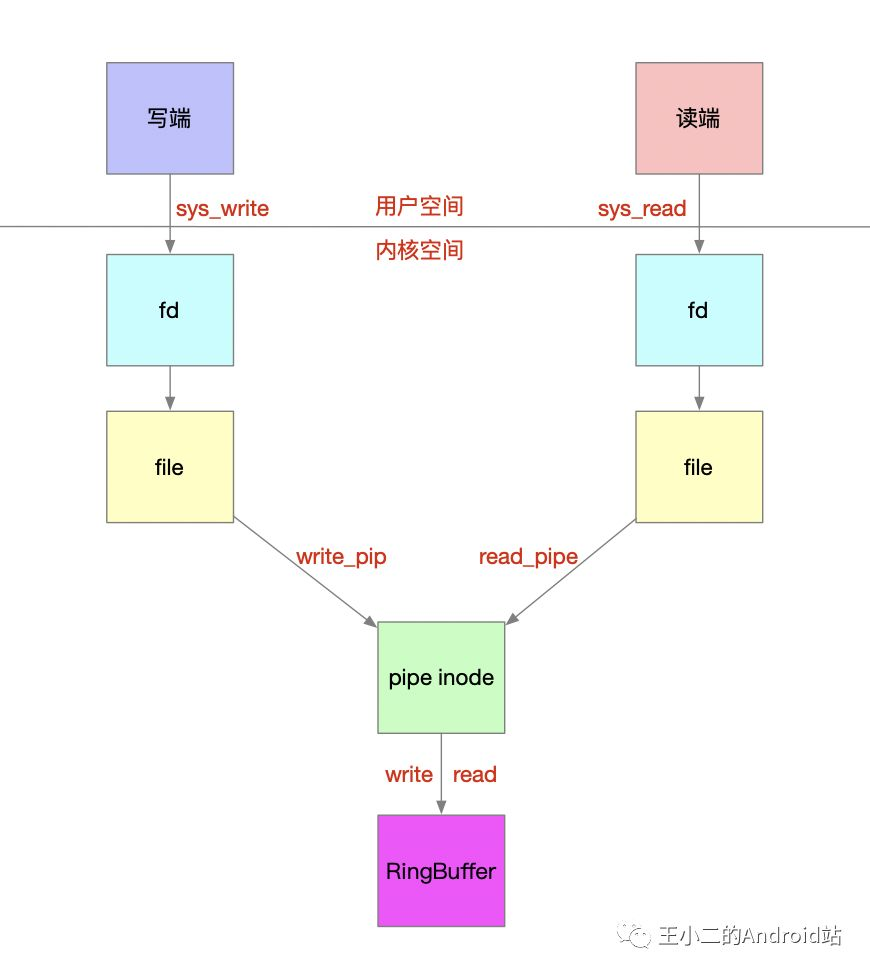

3.1 pipe初始化

3.1.1 sys_pipe

系统调用pipe的实现，会返回两个fd给用户空间

int sys_pipe(unsigned long * fildes)//系统调用生成一对pipe
{struct m_inode * inode;struct file * f[2];int fd[2];int i,j;j=0;for(i=0;j<2 && i<NR_FILE;i++)if (!file_table[i].f_count)//找到空闲的file(f[j++]=i+file_table)->f_count++;//将空闲的file的f_count+1,并保存这两个file结构体if (j==1)//只找到一个f[0]->f_count=0;//将第一file重置，清空if (j<2)return -1;//没找到一队，反正就是失败j=0;for(i=0;j<2 && i<NR_OPEN;i++)//将两个file的指针分别保存到current->filp[i]的空闲处if (!current->filp[i]) {current->filp[ fd[j]=i ] = f[j];j++;}if (j==1)current->filp[fd[0]]=NULL;if (j<2) {f[0]->f_count=f[1]->f_count=0;return -1;}//和上面逻辑类似if (!(inode=get_pipe_inode())) {//详见3.1.2 获得一个pipe inodecurrent->filp[fd[0]] =current->filp[fd[1]] = NULL;f[0]->f_count = f[1]->f_count = 0;return -1;}f[0]->f_inode = f[1]->f_inode = inode;//让两个file结构体的f_inode指向pipe inodef[0]->f_pos = f[1]->f_pos = 0;//重置读写指针f[0]->f_mode = 1;       /* read */f[1]->f_mode = 2;       /* write */put_fs_long(fd[0],0+fildes);//将fd0数值返回给用户空间put_fs_long(fd[1],1+fildes);//将fd1数值返回给用户空间return 0;
}

3.1.2 get_pipe_inode

创建一个m_inode结构体
将m_inode的i_size指向一块4096B的缓冲区
设置m_inode的i_pipe为1，标识这个m_inode为pipe inode

struct m_inode * get_pipe_inode(void)//返回一个空的pipe inode用于pipe
{struct m_inode * inode;if (!(inode = get_empty_inode()))return NULL;if (!(inode->i_size=get_free_page())) {//申请一个物理页4096B作为环形管道缓冲区，缓冲区指针保存到i_size。inode->i_count = 0;return NULL;}inode->i_count = 2; /* sum of readers/writers */PIPE_HEAD(*inode) = PIPE_TAIL(*inode) = 0;inode->i_pipe = 1;//表示为pipe的m_inodereturn inode;
}

3.1.3 get_free_page

申请一个物理页，并返回内核空间的地址

unsigned long get_free_page(void)
{
register unsigned long __res asm("ax");__asm__("std ; repne ; scasb\n\t""jne 1f\n\t""movb $1,1(%%edi)\n\t""sall $12,%%ecx\n\t""addl %2,%%ecx\n\t""movl %%ecx,%%edx\n\t""movl $1024,%%ecx\n\t""leal 4092(%%edx),%%edi\n\t""rep ; stosl\n\t""movl %%edx,%%eax\n""1:":"=a" (__res):"0" (0),"i" (LOW_MEM),"c" (PAGING_PAGES),"D" (mem_map+PAGING_PAGES-1):"di","cx","dx");
return __res;
}

3.2 读pipe

3.2.1 sys_read

根据inode->i_pip，将sys_read变成read_pipe。

int sys_read(unsigned int fd,char * buf,int count)//文件读的系统调用,fd->file->inode->数据块
{struct file * file;struct m_inode * inode;if (fd>=NR_OPEN || count<0 || !(file=current->filp[fd]))return -EINVAL;if (!count)return 0;verify_area(buf,count);inode = file->f_inode;if (inode->i_pipe)//pipereturn (file->f_mode&1)?read_pipe(inode,buf,count):-EIO;//3.2.2if (S_ISCHR(inode->i_mode))//字符设备return rw_char(READ,inode->i_zone[0],buf,count,&file->f_pos);if (S_ISBLK(inode->i_mode))//块设备return block_read(inode->i_zone[0],&file->f_pos,buf,count);if (S_ISDIR(inode->i_mode) || S_ISREG(inode->i_mode)) {//常规文件或目录if (count+file->f_pos > inode->i_size)count = inode->i_size - file->f_pos;if (count<=0)return 0;return file_read(inode,file,buf,count);}printk("(Read)inode->i_mode=%06o\n\r",inode->i_mode);return -EINVAL;
}

3.2.2 read_pipe

将缓冲区的数据读到用户空间char，读count字节

int read_pipe(struct m_inode * inode, char * buf, int count)//读取pipe
{int chars, size, read = 0;while (count>0) {while (!(size=PIPE_SIZE(*inode))) {//如果发现没有内容wake_up(&inode->i_wait);//唤醒写端if (inode->i_count != 2) /* are there any writers? *///没有写端return read;sleep_on(&inode->i_wait);//没有内容就睡眠}chars = PAGE_SIZE-PIPE_TAIL(*inode);//判断尾部的数据if (chars > count)chars = count;if (chars > size)chars = size;count -= chars;read += chars;size = PIPE_TAIL(*inode);//头部开始读的指针PIPE_TAIL(*inode) += chars;PIPE_TAIL(*inode) &= (PAGE_SIZE-1);while (chars-->0)put_fs_byte(((char *)inode->i_size)[size++],buf++);}wake_up(&inode->i_wait);return read;
}

3.3 写pipe

3.3.1 sys_write

根据inode->i_pip，将sys_write变成write_pipe。

int sys_write(unsigned int fd,char * buf,int count)//文件写的系统调用,fd->file->inode->数据块
{struct file * file;struct m_inode * inode;if (fd>=NR_OPEN || count <0 || !(file=current->filp[fd]))return -EINVAL;if (!count)return 0;inode=file->f_inode;if (inode->i_pipe)return (file->f_mode&2)?write_pipe(inode,buf,count):-EIO;//3.3.2if (S_ISCHR(inode->i_mode))return rw_char(WRITE,inode->i_zone[0],buf,count,&file->f_pos);if (S_ISBLK(inode->i_mode))return block_write(inode->i_zone[0],&file->f_pos,buf,count);if (S_ISREG(inode->i_mode))return file_write(inode,file,buf,count);printk("(Write)inode->i_mode=%06o\n\r",inode->i_mode);return -EINVAL;
}

3.3.2 write_pipe

将用户空间char对应的数据写到缓冲区，写入count字节

int write_pipe(struct m_inode * inode, char * buf, int count)//写pipe的实现
{int chars, size, written = 0;while (count>0) {while (!(size=(PAGE_SIZE-1)-PIPE_SIZE(*inode))) {//如果写满了，size为0wake_up(&inode->i_wait);//唤醒读端if (inode->i_count != 2) { /* no readers *///没有读者直接返回current->signal |= (1<<(SIGPIPE-1));return written?written:-1;}sleep_on(&inode->i_wait);//写端休眠}chars = PAGE_SIZE-PIPE_HEAD(*inode);//计算管道头部到缓冲区末端的空闲字节数 4098if (chars > count)chars = count;if (chars > size)chars = size;count -= chars;written += chars;size = PIPE_HEAD(*inode);//当前的头指正PIPE_HEAD(*inode) += chars;PIPE_HEAD(*inode) &= (PAGE_SIZE-1);while (chars-->0)((char *)inode->i_size)[size++]=get_fs_byte(buf++);//一个写字符到管道}wake_up(&inode->i_wait);//写完唤醒读端return written;
}

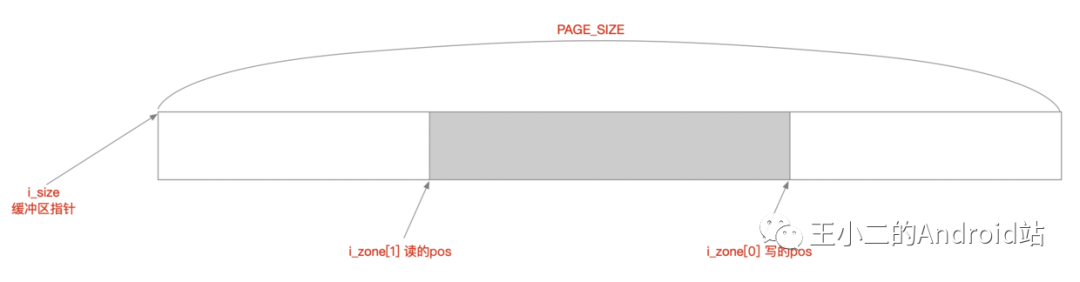

3.4 pipe读写指针

其实pipe的读写指针并没有保存在file结构体，而是保存在m_inode。
如果缓冲区满了，读端一会不读，会导致写端的进程sleep。
整个读写的过程，并没有通过锁来控制，而是通过ringbuffer来实现，有兴趣的可以自己研究。

struct m_inode {
...unsigned long i_size;//被作为指针指向申请的缓冲区，一个缓冲区4096Bunsigned short i_zone[9];//用i_zone[0]代表写的游标，用i_zone[1]代表写的游标
...
}

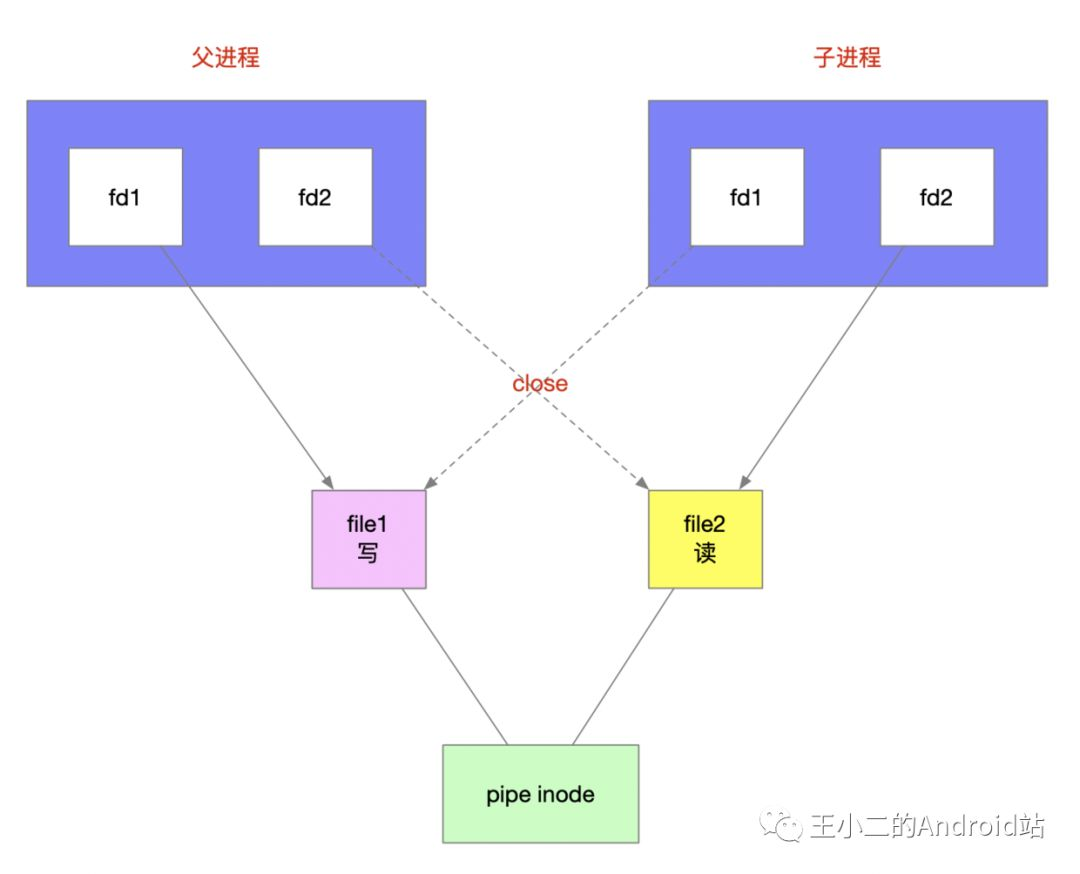

3.5 思考一个问题

父进程创建一对pipe的fd1 fd2
子进程通过fork复制父进程的pipe fd1 fd2
父进程关闭读的fd1
子进程关闭写的fd2
父子进程就可以通过pipe进行跨进程通信

3.6 Linux的改进

当文件类型越来越多的时候，用file_operations结构体代替大量if else
file_operations中保存read write的函数指针

struct file {const struct file_operations    *f_op;void            *private_data;//这个很重要
}struct file_operations {ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
};

我觉得这样子理解更加合适：一切皆文件接口

四、普通文件

4.1重要数据结构

4.1.1 m_inode

file中f_inode指向就是m_inode，也就是file对应的真实实现。
i_dev：代表块设备号
i_zone[9]：代表数据块号

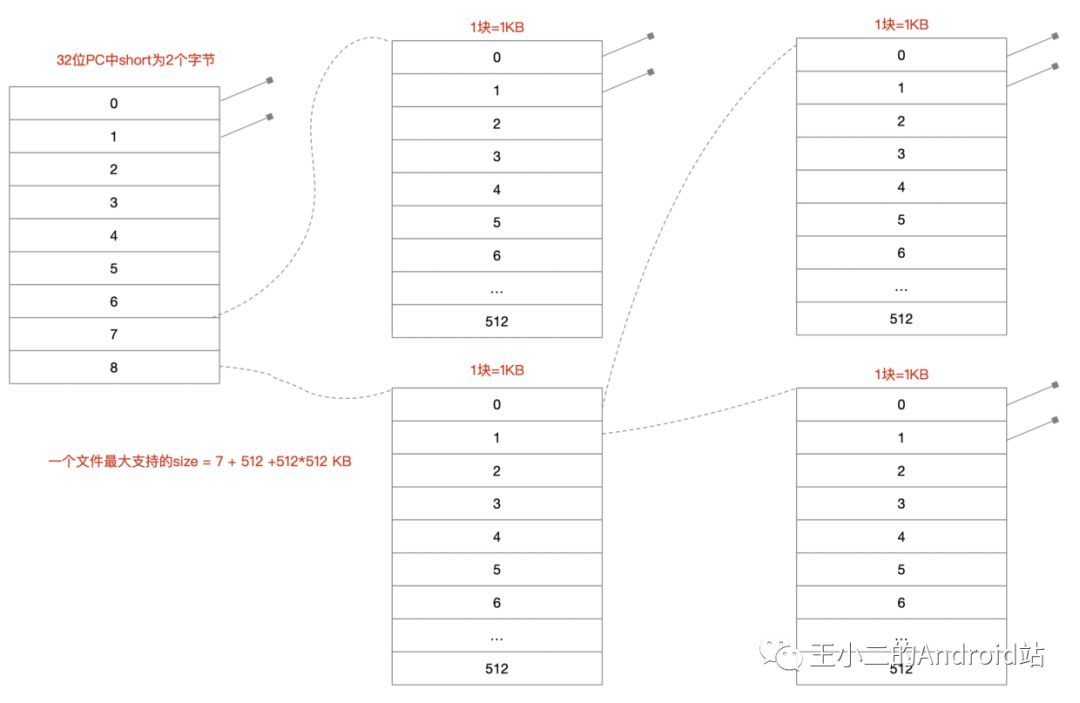

struct m_inode {unsigned short i_mode;//15-12文件类型，11-9保存执行文件设置，8-0保存文件权限unsigned short i_uid;//文件宿主的用户idunsigned long i_size;//文件长度unsigned long i_mtime;//修改时间unsigned char i_gid;//文件宿主的组idunsigned char i_nlinks;//硬链接的次数unsigned short i_zone[9];//对应数据块 0-6直接是块号，7一次间接块，8二次间接块，一个块是1KB=1024Byte//因为块号用short来表示，也就是2Byte，所以一个块可以存放512个块号，所以一次块512个，二次块就是512*512。//所以变相的可以算出一个文件的最大size是7+512+512*512 kb//一般逻辑块的大小会和buffer_head大小一样。
/* these are in memory also */struct task_struct * i_wait;unsigned long i_atime;unsigned long i_ctime;unsigned short i_dev;//设备号unsigned short i_num;unsigned short i_count;unsigned char i_lock;unsigned char i_dirt;unsigned char i_pipe;unsigned char i_mount;unsigned char i_seek;unsigned char i_update;
};

4.1.2 buffer_head

b_dev设备号
b_blocknr数据块号
b_data指向一块内存
所有buffer_head会被存放在一个hash表中

struct buffer_head {char * b_data;          /* pointer to data block (1024 bytes) */unsigned long b_blocknr;    /* block number */ //块号unsigned short b_dev;       /* device (0 = free) */ //设备号unsigned char b_uptodate;unsigned char b_dirt;       /* 0-clean,1-dirty */unsigned char b_count;      /* users using this block */unsigned char b_lock;       /* 0 - ok, 1 -locked */struct task_struct * b_wait;struct buffer_head * b_prev;struct buffer_head * b_next;struct buffer_head * b_prev_free;struct buffer_head * b_next_free;
};

可以调用下面两个接口，完成数据块的读写，这背后的实现就要看块设备驱动怎么实现的。

先记住，buffer_head（设备号+块号+内存地址）+读写指令可以完成一次信息的交换。

ll_rw_block(READ,bh);
ll_rw_block(WRITE,bh);

4.2 读文件

4.2.1 file_read

根据(filp->f_pos)/BLOCK_SIZE计算对应的块号nr
根据inode->i_dev和nr调用bread获得buffer_head
调用ll_rw_block(READ,bh)请求数据块的数据
将buffer_head中b_data拷贝到用户空间的buf

int file_read(struct m_inode * inode, struct file * filp, char * buf, int count)
{int left,chars,nr;struct buffer_head * bh;if ((left=count)<=0)return 0;while (left) {if (nr = bmap(inode,(filp->f_pos)/BLOCK_SIZE)) {if (!(bh=bread(inode->i_dev,nr)))//4.2.2break;} elsebh = NULL;nr = filp->f_pos % BLOCK_SIZE;chars = MIN( BLOCK_SIZE-nr , left );filp->f_pos += chars;left -= chars;if (bh) {char * p = nr + bh->b_data;while (chars-->0)put_fs_byte(*(p++),buf++);brelse(bh);} else {while (chars-->0)put_fs_byte(0,buf++);}}inode->i_atime = CURRENT_TIME;return (count-left)?(count-left):-ERROR;
}

4.2.2 bread

根据设备号，数据块号，创建一个buffer_head

/** bread() reads a specified block and returns the buffer that contains* it. It returns NULL if the block was unreadable.*/
struct buffer_head * bread(int dev,int block)//从dev，block获得buffer_head，一般用这个就可以
{struct buffer_head * bh;if (!(bh=getblk(dev,block)))//拿一块空闲的buffer_headpanic("bread: getblk returned NULL\n");if (bh->b_uptodate)return bh;ll_rw_block(READ,bh);//将硬件的数据读取到buffer_headwait_on_buffer(bh);if (bh->b_uptodate)return bh;brelse(bh);//释放锁return NULL;
}

4.3 写文件

4.3.1 file_write

根据(filp->f_pos)/BLOCK_SIZE计算对应的块号block，如果文件不够大，需要扩容。
根据inode->i_dev和block调用bread获得buffer_head
将用户空间的buf拷贝到buffer_head中b_data。

int file_write(struct m_inode * inode, struct file * filp, char * buf, int count)
{off_t pos;int block,c;struct buffer_head * bh;char * p;int i=0;/** ok, append may not work when many processes are writing at the same time* but so what. That way leads to madness anyway.*/if (filp->f_flags & O_APPEND)pos = inode->i_size;elsepos = filp->f_pos;while (i<count) {if (!(block = create_block(inode,pos/BLOCK_SIZE)))//如果写文件的时候发现文件不够大，就要扩容break;if (!(bh=bread(inode->i_dev,block)))break;c = pos % BLOCK_SIZE;p = c + bh->b_data;bh->b_dirt = 1;c = BLOCK_SIZE-c;if (c > count-i) c = count-i;pos += c;if (pos > inode->i_size) {inode->i_size = pos;inode->i_dirt = 1;}i += c;while (c-->0)*(p++) = get_fs_byte(buf++);brelse(bh);}inode->i_mtime = CURRENT_TIME;if (!(filp->f_flags & O_APPEND)) {filp->f_pos = pos;inode->i_ctime = CURRENT_TIME;}return (i?i:-1);
}

4.3.2 sys_sync

ll_rw_block将buffer_head的脏数据同步到块设备

int sys_sync(void)//系统调用，同步块设备和内存高速缓存中数据
{int i;struct buffer_head * bh;sync_inodes();      /* write out inodes into buffers *///将修改的inode数据写入到buffer_head.bh = start_buffer;for (i=0 ; i<NR_BUFFERS ; i++,bh++) {wait_on_buffer(bh);if (bh->b_dirt)ll_rw_block(WRITE,bh);//真的写到块设备中}return 0;
}

五、块设备

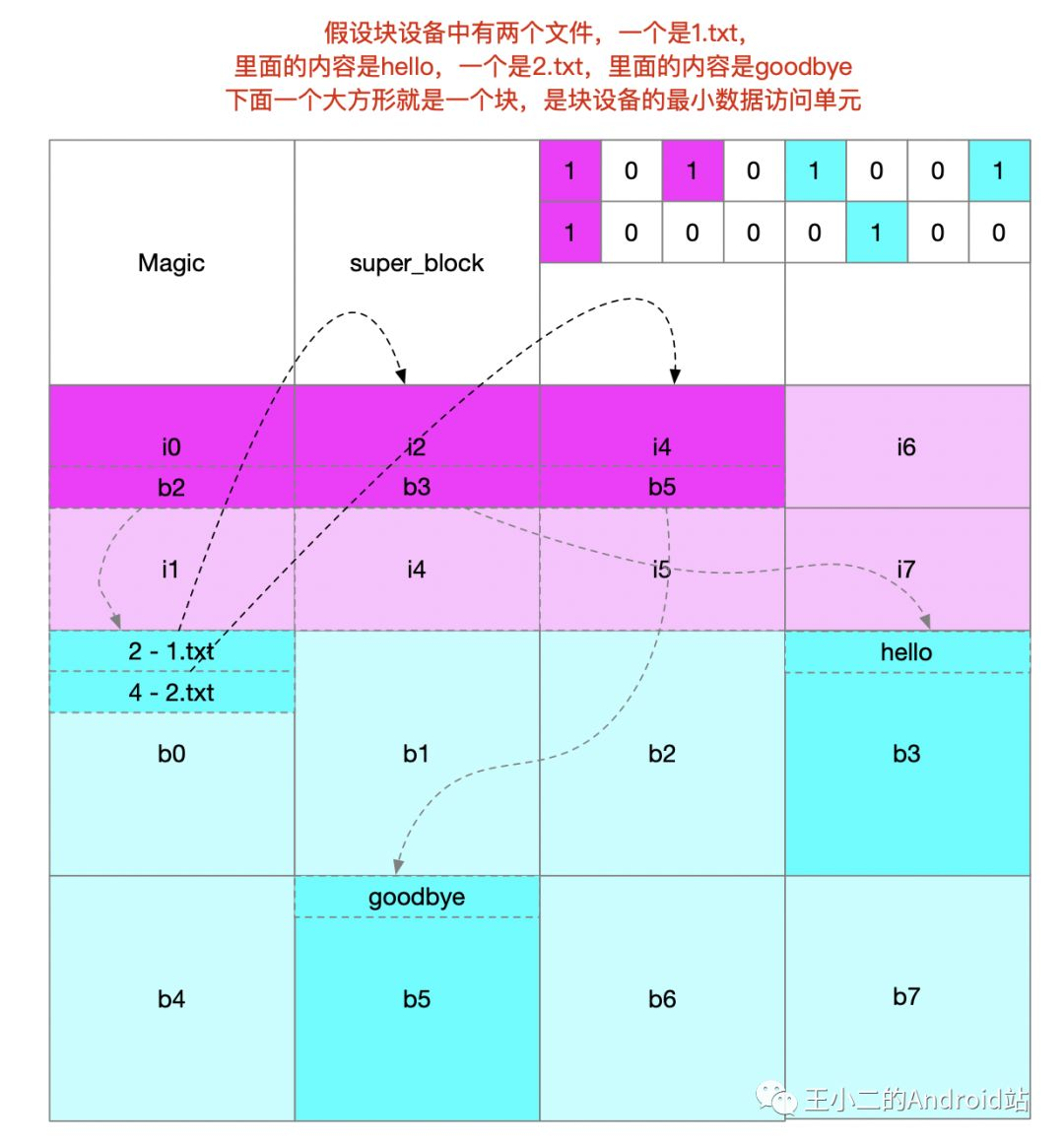

5.1 内部结构

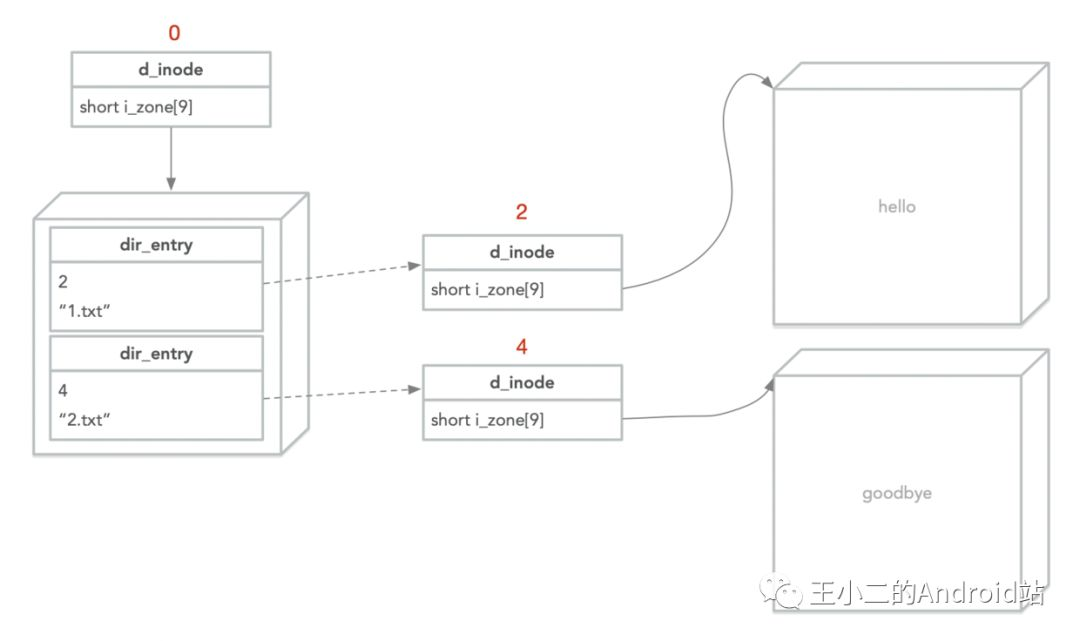

struct d_inode {  //块设备中对应的inode的结构体unsigned short i_mode;unsigned short i_uid;unsigned long i_size;unsigned long i_time;unsigned char i_gid;unsigned char i_nlinks;unsigned short i_zone[9];
};

struct dir_entry { //目录unsigned short inode;//inodechar name[NAME_LEN];//inode对应的文件名
};

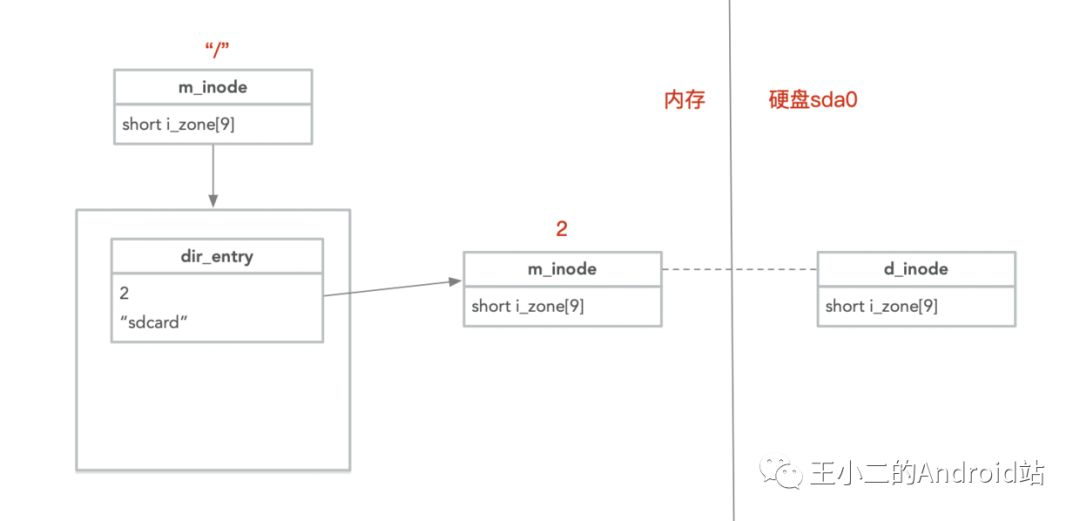

5.2 mount("dev/block/sda0"，"/sdcard")

第一步：从dev/block/sda0中读取第0块inode块上的数据，读取第一个d_inode的数据，并构建内存中的m_inode。

第二步：将m_inode的i_num和"sdcard"按照dir_entry的结构体存放在"/"目录对应m_inode指向的i_zone数据区域

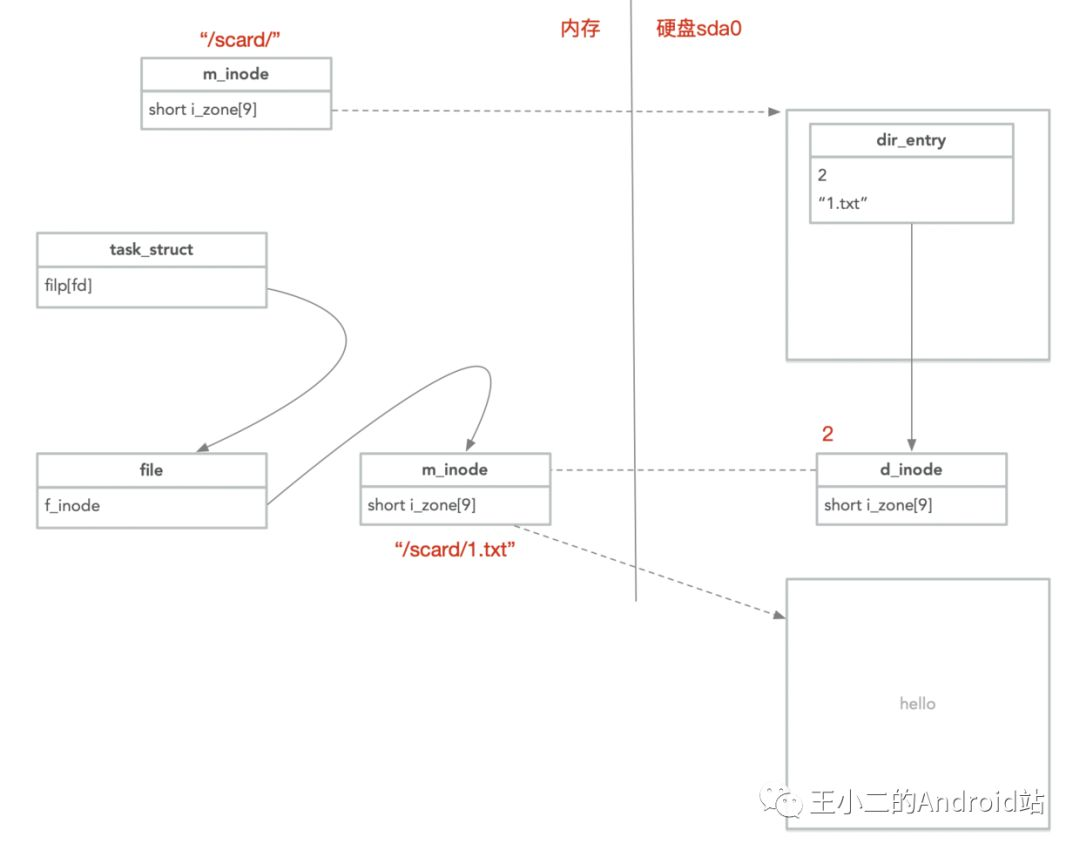

5.3 int fd = open("/sdcard/1.txt")

第一步：找到m_inode（"sdcard"）

读取"/"对应的m_inode（"/"）的 i_zone[9]的数据到内存中
根据"sdcard"得到inode号，拿到"sdcard"对应的m_inode（"sdcard"），m_inode已经在mount中创建。

第二步：创建m_inode（"1.txt"）

读取m_inode（"sdcard"）的 i_zone[9]的数据到内存中
根据"1.txt"，拿到1.txt文件对应的d_inode的号
计算d_inode号找到对应的d_inode结构体存放在块设备的块号，块号=inode/一个块最多存放的d_inode结构体
读取的块号对应数据到内存中，读取对应的d_inode数据，构建m_inode（"sdcard"）
