#前言

最近在调试我们项目上的TP驱动，奈何一直不能使用，而且这个项目的硬件确定是没有问题的「这个是前提」，我们在软件上提升了SDK基线，在之前的基线版本上软件是没有问题的。

然后我就赶紧检查了两个方面

• 确定TP的供电是不是正常的

• 确定TP的使能脚和复位脚是不是正常的

确认后发现两个都不正常，赶紧排查供电部分的代码，供电出来了，用i2c-tool读取寄存器还是失败

2|xxxx:/ # i2cget -f -y 0 0x14 0x80
Error: Read failed

然后就看复位的代码，发现复位的驱动代码竟然找不到，既然这样，我只好拿出绝招了，硬件强拉复位脚，这样终于可以读到值了。

2|xxx:/ # i2cget -f -y 0 0x14 0x80
0x12

#调试I2C注意什么？

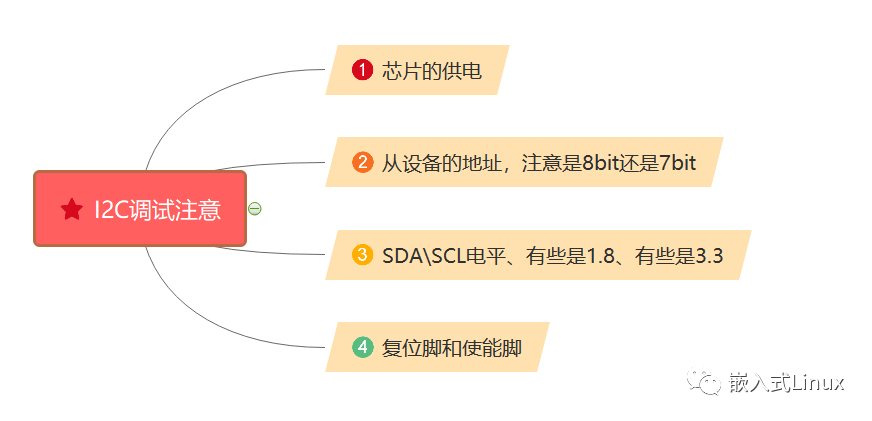

这里的总结在之前的文章应该有提过，遇到调试I2C的同学，可以从这几个方面入手，有时候一上来就量波形，而不去看看电压，方向是有点偏了。

端口电压是比较需要注意的，有一些芯片，只能支持3.3V，有的主控呢，特别是那些低功耗主控，GPIO口电压只有1.8V，这个就是差别了。所以硬件上可能需要一个转换电路，比较专业的人会叫他做分压电路。

#在驱动里面找不到控制reset脚的代码

我们的dts代码是这样写的

 cap_touch@14 {compatible = "mediatek,cap_touch";reg = <0x14>;interrupt-parent = <&pio>;interrupts = <25 IRQ_TYPE_EDGE_FALLING>;int-gpio = <&pio 25 0>;rst-gpio = <&pio 24 0>;};

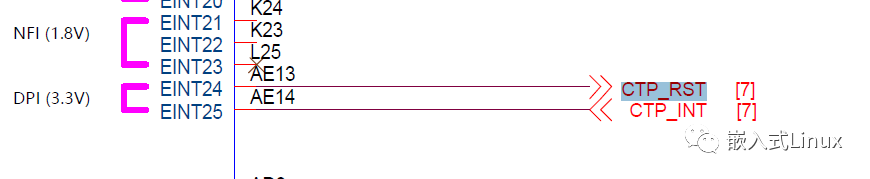

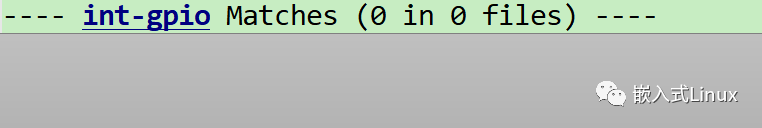

但是在我们的触摸驱动里面找不到这个该死的 int-gpio 和 rst-gpio 。

#看了下MTK的触摸框架

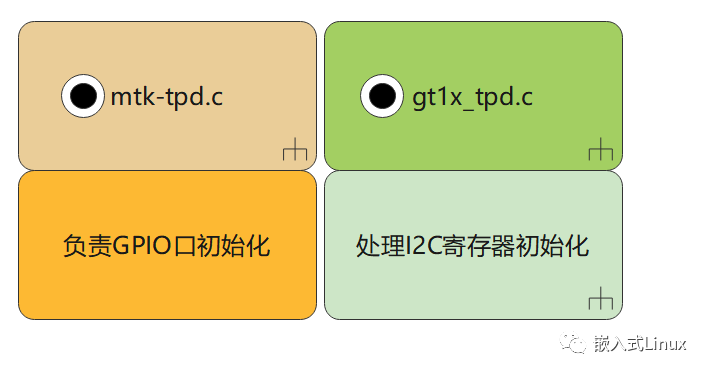

然后看了MTK平台的触摸框架，发现人家控制复位脚和使能脚就不是在TP的驱动里面干的。

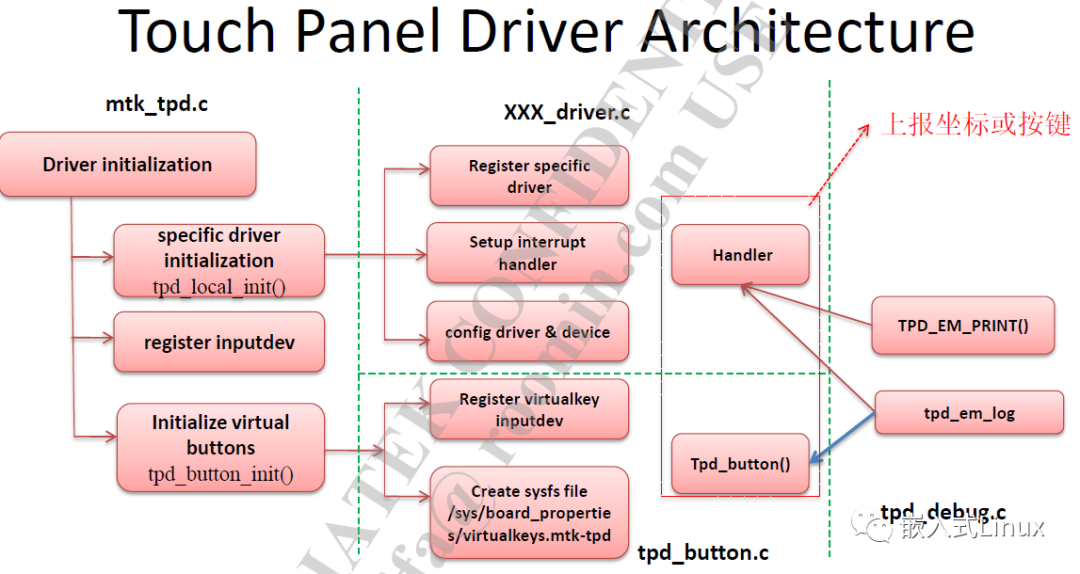

#mtk-tpd.c 里面控制GPIO的代码

#dts代码

&touch {vtouch-supply = <&mt6392_vgp1_reg>;tpd-resolution = <720 1280>;use-tpd-button = <0>;tpd-key-num = <4>;tpd-key-local= <139 172 158 0>;tpd-key-dim-local = <60 850 50 30 180 850 50 30 300 850 50 30 420 850 50 30>;tpd-max-touch-num = <5>;tpd-filter-enable = <1>;tpd-filter-pixel-density = <124>;tpd-filter-custom-prameters = <0 0 0 0 0 0 0 0 0 0 0 0>;tpd-filter-custom-speed = <0 0 0>;pinctrl-names = "default", "state_eint_as_int", "state_eint_output0", "state_eint_output1","state_rst_output0", "state_rst_output1";pinctrl-0 = <&CTP_pins_default>;pinctrl-1 = <&CTP_pins_eint_as_int>;pinctrl-2 = <&CTP_pins_eint_output0>;pinctrl-3 = <&CTP_pins_eint_output1>;pinctrl-4 = <&CTP_pins_rst_output0>;pinctrl-5 = <&CTP_pins_rst_output1>;status = "okay";
};

#c代码

int tpd_get_gpio_info(struct platform_device *pdev)
{int ret;TPD_DEBUG("[tpd %d] mt_tpd_pinctrl+++++++++++++++++\n", pdev->id);
pr_err("Lomen 0.1\n");pinctrl1 = devm_pinctrl_get(&pdev->dev);if (IS_ERR(pinctrl1)) {ret = PTR_ERR(pinctrl1);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl1!\n");return ret;}
pr_err("Lomen 0.2\n");pins_default = pinctrl_lookup_state(pinctrl1, "default");if (IS_ERR(pins_default)) {ret = PTR_ERR(pins_default);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl default %d!\n", ret);}eint_as_int = pinctrl_lookup_state(pinctrl1, "state_eint_as_int");if (IS_ERR(eint_as_int)) {ret = PTR_ERR(eint_as_int);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl state_eint_as_int!\n");return ret;}eint_output0 = pinctrl_lookup_state(pinctrl1, "state_eint_output0");if (IS_ERR(eint_output0)) {ret = PTR_ERR(eint_output0);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl state_eint_output0!\n");return ret;}eint_output1 = pinctrl_lookup_state(pinctrl1, "state_eint_output1");if (IS_ERR(eint_output1)) {ret = PTR_ERR(eint_output1);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl state_eint_output1!\n");return ret;}if (tpd_dts_data.tpd_use_ext_gpio == false) {rst_output0 = pinctrl_lookup_state(pinctrl1, "state_rst_output0");if (IS_ERR(rst_output0)) {ret = PTR_ERR(rst_output0);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl state_rst_output0!\n");return ret;}rst_output1 = pinctrl_lookup_state(pinctrl1, "state_rst_output1");if (IS_ERR(rst_output1)) {ret = PTR_ERR(rst_output1);dev_err(&pdev->dev, "fwq Cannot find touch pinctrl state_rst_output1!\n");return ret;}}TPD_DEBUG("[tpd%d] mt_tpd_pinctrl----------\n", pdev->id);return 0;
}

然后这部分也排查了后 我们又看了下，触摸还是有问题

从这里可以知道我们在驱动的dts里面配置的复位脚和使能脚压根就没有用上，纯粹就是脱裤子放屁，因为对驱动代码不熟悉导致的低级问题，这种问题反正我经常干了的。

#继续排查电源

我们先判断了GPIO口的状态

xxx:/sys/devices/platform/soc/1000b000.pinctrl # cat mt_gpio  |grep 2424: 011000100124: 00001010ffffffff

第一位是GPIO口模式
第二位是设置GPIO口方向
第三位是当前GPIO口电平

这里看到GPIO口已经是拉高了，但是用万用表测量电压发现这个GPIO口电压还是低电平。

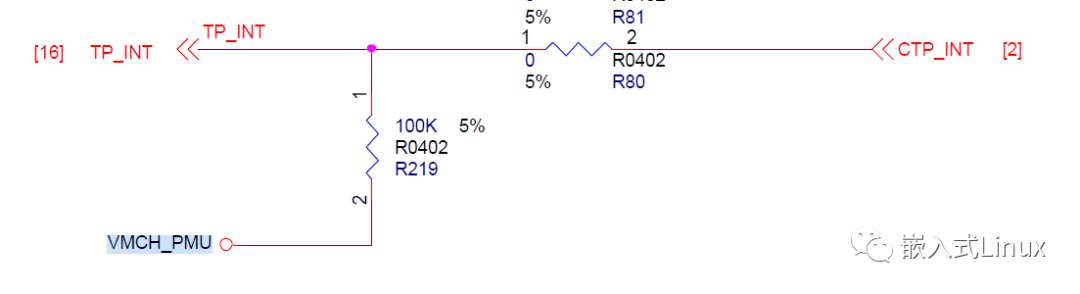

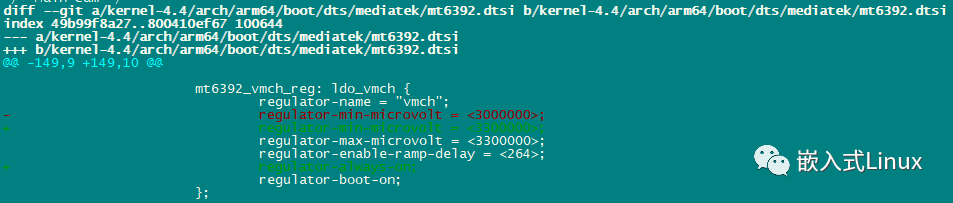

最后发现，这个电没有打开，然后我们打开了这个电源，然后触摸就可以使用了。

最终排查到这个位置之前，我让硬件把这个脚强制拉高测试了下，确实是因为这个电没有导致触摸不了的。这更加坚信了是这个问题。
