【opencv学习笔记八】创建TrackBar轨迹条

createTrackbar这个函数我们以后会经常用到,它创建一个可以调整数值的轨迹条,并将轨迹条附加到指定的窗口上,使用起来很方便。首先大家要记住,它往往会和一个回调函数配合起来使用。先看下他的函数原型:

int createTrackbar(const String& trackbarname, const String& winname,int* value, int count,TrackbarCallback onChange = 0,void* userdata = 0);
  • 第一个参数,const string&类型的trackbarname,表示轨迹条的名字,用来代表我们创建的轨迹条。
  • 第二个参数,const string&类型的winname,填窗口的名字,表示这个轨迹条会依附到哪个窗口上,即对应namedWindow()创建窗口时填的某一个窗口名。
  • 第三个参数,int* 类型的value,一个指向整型的指针,表示滑块的位置。并且在创建时,滑块的初始位置就是该变量当前的值。
  • 第四个参数,int类型的count,表示滑块可以达到的最大位置的值。PS:滑块最小的位置的值始终为0。
  • 第五个参数,TrackbarCallback类型的onChange,首先注意他有默认值0。这是一个指向回调函数的指针,每次滑块位置改变时,这个函数都会进行回调。并且这个函数的原型必须为void XXXX(int,void*);其中第一个参数是轨迹条的位置,第二个参数是用户数据(看下面的第六个参数)。如果回调是NULL指针,表示没有回调函数的调用,仅第三个参数value有变化。
  • 第六个参数,void*类型的userdata,他也有默认值0。这个参数是用户传给回调函数的数据,用来处理轨迹条事件。如果使用的第三个参数value实参是全局变量的话,完全可以不去管这个userdata参数。



这个createTrackbar函数,为我们创建一个具有特定名称和范围的轨迹条(Trackbar,或者说是滑块范围控制工具),指定一个和轨迹条位置同步的变量。而且要指定回调函数onChange(第五个参数),在轨迹条位置改变的时候来调用这个回调函数。并且我们知道,创建的轨迹条显示在指定的winname(第二个参数)所代表的窗口上。



实例



下面给一个使用轨迹条改变图像亮度的例子:

 1 // opencv_bright.cpp: 定义控制台应用程序的入口点。
 2 //
 3
 4 //************头文件包含*************
 5 #include "stdafx.h"
 6 #include<iostream>
 7 #include<opencv.hpp>//包含opencv的头文件
 8 //***********************************
 9
10
11 //************命名空间***************
12 using namespace cv;//使用opencv命名空间
13 using namespace std;
14 //***********************************
15
16
17 //************全局变量***************
18 Mat img_src;//定义一个输入图像变量
19
20 //***********************************
21
22
23 //************全局函数***************
24 static void image_brighttrackbar(int,void*);//trackbar回调函数用于改变图像亮度
25
26
27 //***********************************
28
29
30 //************主函数*****************
31 int main()
32 {
33     int key_number;
34     int bar_pos=100;//轨迹条位置值,也可以定义为全局变量
35
36     namedWindow("原图", 0);//创建窗口
37     namedWindow("处理图", 0);//创建窗口
38
39     img_src = imread("1.jpg");//读取输入图像
40     if (!img_src.data) { printf("读取图片\"1.jpg\"错误!"); return -1; }//判断是否读取图像成功
41
42
43     createTrackbar("亮度","处理图" ,&bar_pos, 200, image_brighttrackbar);//创建轨迹条
44     image_brighttrackbar(bar_pos, 0);//调用轨迹条回调函数,函数功能是改变图像亮度,
45     //这个函数当轨迹条事件触发时会自动调用,不需要放到循环里,这里调用一次为了第一次显示处理图片,需不需要调用具体情况具体对待
46
47
48     while (1)
49     {
50         imshow("原图", img_src);//显示图像
51
52         key_number = waitKey(0);
53         if (key_number == 27 || char(key_number) == 'q' || char(key_number) == 'Q')//按下Q键或者ESC键退出程序
54             break;
55     }
56
57     return 0;
58 }
59
60
61 //回调函数,使用指针访问像素改变图像亮度
62 void image_brighttrackbar(int bar_pos,void*)
63 {
64
65     Mat dst;
66     int channels = img_src.channels();
67     dst = img_src.clone();
68
69     for (int i = 0; i < dst.rows; i++)
70     {
71         uchar* p_data1 = img_src.ptr(i);
72         uchar* p_data2 = dst.ptr(i);
73
74         for (int k = 0; k < dst.cols*channels; k++)
75         {
76             p_data2[k] = saturate_cast<uchar>(p_data1[k] + bar_pos);//输出图像像素=原图像像素+轨迹条当前位置
77         }
78     }
79     imshow("处理图", dst);//显示图像
80 }

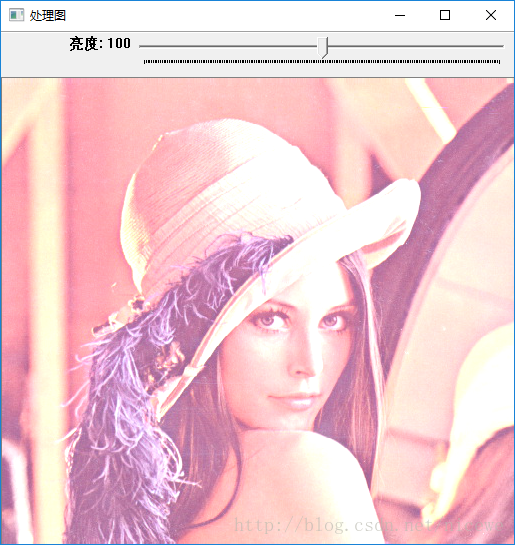

运行结果:



下载



功能很简单,代码很少,建议自己写一下或者在博文中复制一下,当然实在是懒的不要不要的土豪可以去下面的连接直接下载。附件的代码文件关于image_brighttrackbar(bar_pos, 0);调用略有差异,博文中是优化过的。
