分析三星提供的sd_fusing文件夹(用来制作SD卡启动镜像)

以下内容源于网络资源的学习与整理,如有其侵权请告知删除。

参考博客

uboot分析:SD卡镜像制作脚本分析 - 走看看

如何烧写u-boot到SD卡

S5PV210 Uboot开发与移植01:Uboot概述(推荐)

一、sd_fusing文件夹简介

1、文件夹的内容

这个文件夹在三星版本的uboot中,主要工作是将uboot镜像文件烧写至SD卡。

root@ubuntu:/home/xjh/iot/embedded_basic/uboot/uboot_jiuding/sd_fusing# ls
C110-EVT1-mkbl1.c   Makefile    sd_fusing2.sh
c110.signedBL1_bin  sd_fdisk.c  sd_fusing.sh
root@ubuntu:/home/xjh/iot/embedded_basic/uboot/uboot_jiuding/sd_fusing#

(1)C110-EVT1-mkbl1.c文件,负责将uboot前8K的分离出来形成BL1。

(2)c110.signedBL1_bin文件,在sd_fusing2.sh文件中被调用,由下面代码可知它属于某种情形下的BL1。

####################################
#<BL1 fusing>
signed_bl1_position=1
bl2_position=9
uboot_position=57
echo "BL1 fusing"
dd iflag=dsync oflag=dsync if=c110.signedBL1_bin of=$1 seek=$signed_bl1_position

(3)Makefile文件,是编译文件。

(4)sd_fdisk.c文件,负责将sd卡进行分区。

(5)sd_fusing2.sh文件,很少使用这个文件,一般用sd_fusing.sh文件。

(7)sd_fusing.sh文件,将BL1、uboot.bin文件下载到sd卡。


2、文件夹的使用方法

(1)首先要完成uboot编译。

(2)接着进入sd_fusing目录,执行make clean,然后make。

(3)最后执行烧写,即“./sd_fusing.sh /dev/sdb”。

可知,$0=./sd_fusing.sh,$1=/dev/sdb,$#=1($#表示参数的个数)。

二、分析sd_fusing.sh文件

该文件内容见链接百度网盘。在分析这个文件前先掌握以下内容。

1、dd命令的用法

见博客:dd命令:用于读取、转换并输出数据_天糊土的博客-CSDN博客

2、mount与umount命令的用法

见博客:

3、fopen函数的用法

见博客:C语言fopen函数的用法,C语言打开文件详解


4、分析sd_fusing.sh代码

(1)对sd卡进行分区

sd_fusing.sh调用sd_fdisk.c(这个文件创建了sd_mbr.dat文件)对sd卡进行分区,并将分区信息(即MBR)存储在mmc的第0扇区。内核在初始化mmc设备时,通过读取MBR即可得知mmc设备的分区信息。

####################################
# make partition
echo "make sd card partition"
echo "./sd_fdisk $1"
./sd_fdisk $1  #调用sd_fdisk工具对sd卡进行分区,并生成sd_mbr.dat文件
#将sd_mbr.dat文件(即MBR)写进sd卡0扇区
dd iflag=dsync oflag=dsync if=sd_mbr.dat of=$1
rm sd_mbr.dat

(2)烧写BL1和uboot到sd卡对应的位置

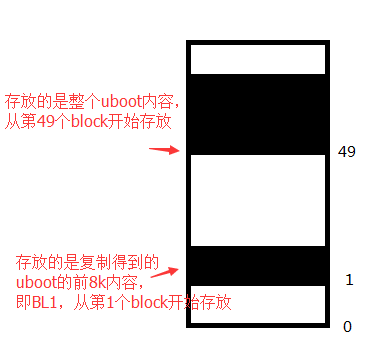

如何将BL1、uboot烧写至sd卡对应的位置?为什么是1和49?利用dd命令进行对块设备的烧写。三星规定BL1必须放在第1个 block开始的区域,而49可以变为其他合适的

####################################
#<BL1 fusing>
bl1_position=1     # 三星规定BL1存放SD卡中第1个扇区(这里扇区编号从0开始)
uboot_position=49  # 整个uboot放在合适的位置即可,这里放在SD卡的第49扇区echo "BL1 fusing"
./mkbl1 ../uboot_inand.bin SD-bl1-8k.bin 8192
dd iflag=dsync oflag=dsync if=SD-bl1-8k.bin of=$1 seek=$bl1_position
rm SD-bl1-8k.bin####################################
#<u-boot fusing>
echo "u-boot fusing"
dd iflag=dsync oflag=dsync if=../uboot_inand.bin of=$1 seek=$uboot_position​

(3)完整代码分析

sd_fusing.sh脚本的主要作用是在SD卡内创建一个fat32分区,然后将uboot的BL1和整个uboot烧录进SD卡中。

#定义SD卡设备,应该根据实际的设备信息进行修改
reader_type1="/dev/sdb"
reader_type2="/dev/mmcblk0"#如果没有参数,则显示帮助信息
if [ -z $1 ]
thenecho "usage: ./sd_fusing.sh <SD Reader's device file>"exit 0
fi#判断SD卡的设备类型,然后定义四个分区
if [ $1 = $reader_type1 ]
then partition1="$11"  # $1=/dev/sdb,所以partition1=/dev/sdb1partition2="$12"partition3="$13"partition4="$14"elif [ $1 = $reader_type2 ]
then partition1="$1p1"partition2="$1p2"partition3="$1p3"partition4="$1p4"else #不能识别SD卡设备echo "Unsupported SD reader"exit 0
fi#判断设备是否存在,且是否是块设备
if [ -b $1 ]
thenecho "$1 reader is identified."
elseecho "$1 is NOT identified."exit 0
fi####################################
# make partition,开始进行SD卡分区
echo "make sd card partition"
echo "./sd_fdisk $1"
#调用sd_fdisk工具对sd卡进行分区,并生成sd_mbr.dat文件
./sd_fdisk $1
#将sd_mbr.dat文件(即MBR)写进sd卡0扇区
dd iflag=dsync oflag=dsync if=sd_mbr.dat of=$1
rm sd_mbr.dat####################################
# format,以下是什么意思?
umount $partition1 2> /dev/null
umount $partition2 2> /dev/null
umount $partition3 2> /dev/null
umount $partition4 2> /dev/nullecho "mkfs.vfat -F 32 $partition1"
mkfs.vfat -F 32 $partition1  #建立一个fat32分区,即sdb1#echo "mkfs.ext2 $partition2"
#mkfs.ext2 $partition2  #echo "mkfs.ext2 $partition3"
#mkfs.ext2 $partition3  #echo "mkfs.ext2 $partition4"
#mkfs.ext2 $partition4  ####################################
# mount
#umount /media/sd 2> /dev/null
#mkdir -p /media/sd
#echo "mount -t vfat $partition1 /media/sd"
#mount -t vfat $partition1 /media/sd####################################
#<BL1 fusing>
bl1_position=1 #定义uboot的扇区位置
uboot_position=49#将uboot的BL1(前8K)和uboot的校验和(uboot的前16字节)烧录进SD卡的1扇区
echo "BL1 fusing"
./mkbl1 ../uboot_inand.bin SD-bl1-8k.bin 8192
dd iflag=dsync oflag=dsync if=SD-bl1-8k.bin of=$1 seek=$bl1_position #烧录
rm SD-bl1-8k.bin#将整个uboot烧录进SD卡的uboot_position=49扇区
#<u-boot fusing>
echo "u-boot fusing"
dd iflag=dsync oflag=dsync if=../uboot_inand.bin of=$1 seek=$uboot_position#烧录成功信息提示
#<Message Display>
echo "U-boot image is fused successfully."
echo "Eject SD card and insert it again."

三、 分析sd_fdisk.c文件

sd_fdisk.c文件(编译得到sd_fdisk)用来生成分区表。它是如何对sd卡进行分区的?

见博客:uboot中sd_fdisk.c分析_天炜的博客-CSDN博客

见博客:S5PV210 Uboot开发与移植01:Uboot概述_麦兜的学习笔记的博客-CSDN博客

(1)仔细分析发现这个sd_fdisk.c里面只是给SD卡制作了一个10M的fat32分区,导致后面缺少一些system.img等镜像时,还要在uboot里面执行“fdisk -c 0”来再次做一次分区,这是否多此一举呢?一次性sd_fdisk.c里面分好区不好吗?

(2)之所以要制作fat32分区,是因为dd命令?

四、分析C110-EVT1-mkbl1.c文件

(1)该文件的作用是什么?

与mkv210_image.c功能一致,用于读取uboot.bin的前8KB并计算其校验和,构成BL1。

(2)为什么是复制8k?

复制8k,是因为8k的代码能够完成必要的工作了,尽管可以复制更多,但没必要。

(3)8k中必须完成什么任务?

uboot的前8K代码肯定要完成重定位,因为BL1和BL2的链接地址不同,比如BL1的链接地址为0xd0020010,BL2链接地址为0x23e00000。见博文汇编阶段的start.S文件讲述的uboot的重定位。

更多具体内容,见博客S5PV210 Uboot开发与移植01:Uboot概述。
