深度学习（04）-- 典型CNN结构（LeNet5 ，AlexNet）

LeNet5

LeNet5可以说是最早的卷积神经网络了，它发表于1998年，论文原文Gradient-Based Learning Applied to Doucment Recognition作者是Yann Le Cun等。下面对LeNet5网络架构进行简单的说明，有兴趣的同学可以去参考原文，论文原文地址 http://yann.lecun.com/exdb/publis/pdf/lecun-01a.pdf。

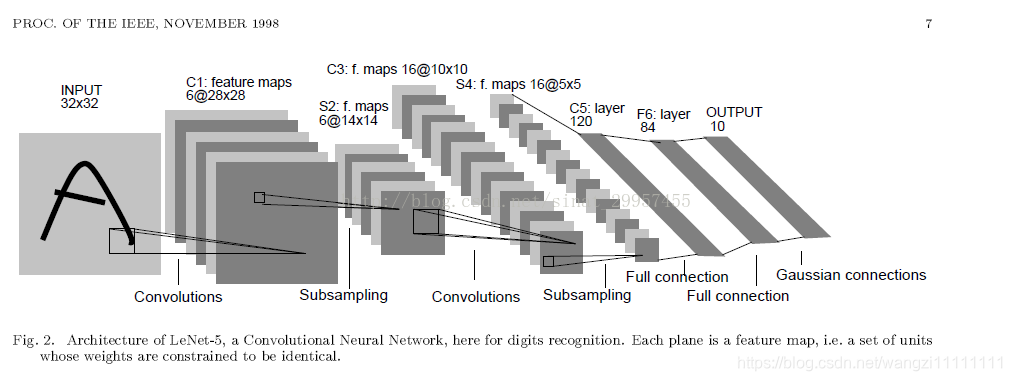

在这里插入图片描述
Conv1: f=[5,5], s=[1,1], padding=’valid’
Pool1: f=[2,2], s=[2,2]
Conv2: f=[5,5], s=[1,1], padding=’valid’
Pool2: f=[2,2], s=[1,1]
fc1: 1024 relu
fc2: 200 relu
fc3: 6 softMax

(m,64,64,3)-(m,60,60,8)-(m,30,30,8)-(m,26,26,16)-(m,13,13,16)
(m,1024)-(m,200)-(m,6)

def LeNet5(input_shape=(64,64,3), classes=6):X_input = Input(input_shape)X = Conv2D(filters=8, kernel_size=(5,5), strides=(1,1), padding='valid',name='conv1')(X_input)X = MaxPooling2D((2,2), strides=(2,2), name='maxpool1')(X)X = Conv2D(filters=16, kernel_size=(5,5), strides=(1,1), padding='valid',name='conv2')(X)X = MaxPooling2D((2,2), strides=(2,2), name='maxpool2')(X)X = Flatten()(X)X = Dense(1024,    activation='relu',    name='fc1')(X)X = Dense(200,     activation='relu',    name='fc2')(X)X = Dense(classes, activation='softmax', name='fc3')(X)model = Model(inputs=X_input, outputs=X, name='LeNet5')return model

卷积神经网络在本质上是一种输入到输出的映射，它能够学习大量的输入与输出之间的映射关系，而不需要任何输入与输出之间的精确的数学表达式，只要用已知的模式对卷积神经网络加以训练，网络就具有输入与输出之间的映射能力。卷积网络是有监督学习，所以它的样本集都形如：（输入向量，理想输出向量）之类的向量对构成。
在训练之前，所有权值都用一些不同的小随机数进行初始化，小的随机数可以保证网络不会因权值太大而进入饱和状态，从而导致训练失败。不同则保证网络可以正常学习。
如果要是用相同的数去初始化矩阵，网络会没有学习的能力。

网络的训练过程为：
分为四步：
（1）在一批数据中取样（Sample a batch of data）
（2）前向过程计算得到损失（Forward prop it through the graph, get loss）
（3）反向传播计算梯度（Backprop to calculate the gradient）
（4）利用梯度进行梯度的更新（Updata the parameters using the gradient）
这里，网络的训练主要分为2个大的阶段：

第一阶段，向前传播阶段：
1）从样本集中取一个样本(X,Yp)，将X输入网络；

2）计算相应的实际输出Op。

在此阶段，信息从输入层经过逐级的变换，传送到输出层。这个过程也是网络在完成训练后正常运行时执行的过程。在此过程中，网络执行的是计算（实际上就是输入与每层的权值矩阵相点乘，得到最后的输出结果）：

Op=Fn（…（F2（F1（XpW（1））W（2））…）W（n））

第二阶段，向后传播阶段

1）算实际输出Op与相应的理想输出Yp的差；

2）按极小化误差的方法反向传播调整权矩阵。

AlexNet

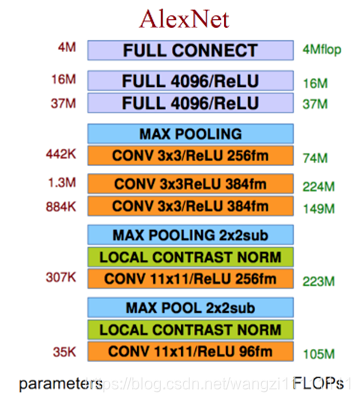

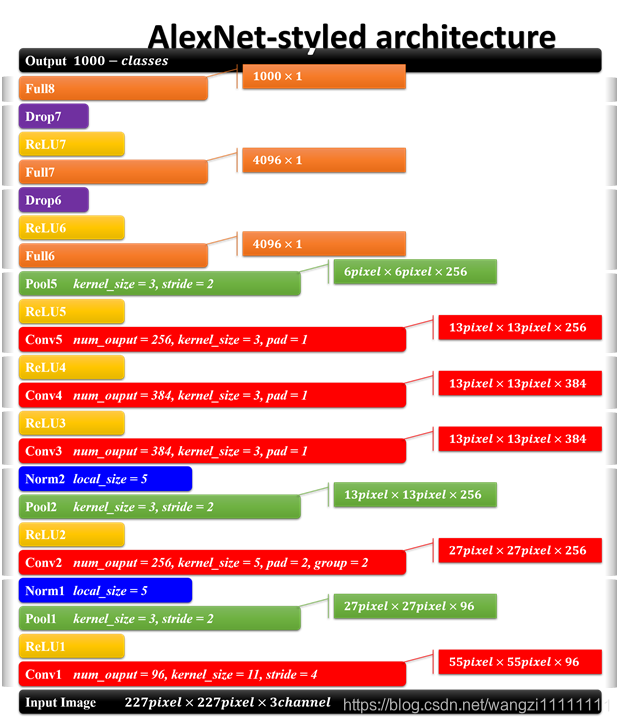

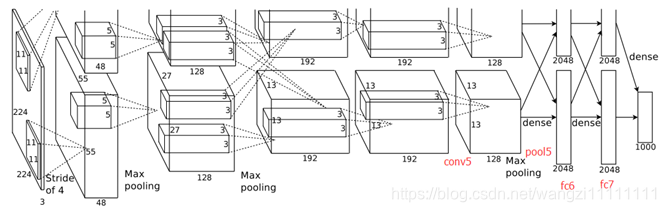

1、AlexNet网络结构

在这里插入图片描述

2、AlexNet应用在手势RGB图片

网络结构

Input   (64,64,3)Conv1     f=[5,5],  s=[1,1],  (60,60,8)   Relu1

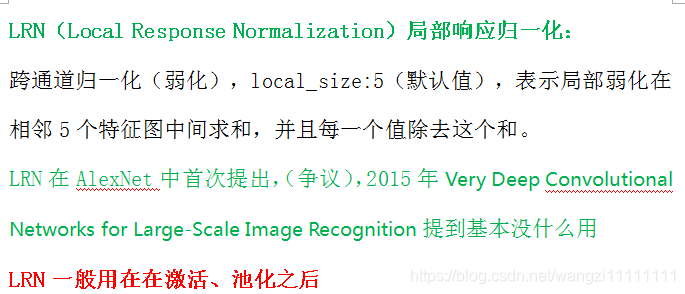

Maxpool1  f=[2,2],  s=[2,2],  (30,30,8)   LRN1Conv2     f=[5,5] ,  s=[1,1] ,  (26,26,16)  Relu2
Maxpool2  f=[2,2],  s=[2,2],   (13,13,16)  LRN2Conv3     f=[3,3],  s=[1,1],   padding=’same’,   (13,13,32)   Relu3Conv4     f=[3,3],  s=[1,1],   padding=’same’,   (13,13,32)   Relu4Conv5     f=[3,3],  s=[1,1],   padding=’same’,   (13,13,16)   Relu5
Avepool1  f=[3,3],  s=[2,2],   (6,6,16)Flatten 6*6*16Fc1   1024   Relu6   Dropout1Fc2   1024   Relu7   Dropout2Fc3   6  Softmax

代码实现

def AlexNet(input_shape=(64,64,3), classes=6):X_input = Input(input_shape)"conv layer 1"X = Conv2D(filters=8, kernel_size=(5,5), strides=(1,1), padding='valid',name='conv1')(X_input)X = Activation('relu')(X)X = MaxPooling2D((2,2), strides=(2,2), name='maxpool1')(X)# X = LRN2D(alpha=0.0001, beta=0.75)(X)"conv layer 2"X = Conv2D(filters=16, kernel_size=(5,5), strides=(1,1), padding='valid',name='conv2')(X)X = Activation('relu')(X)X = MaxPooling2D((2,2), strides=(2,2), name='maxpool2')(X)# X = LRN2D(alpha=0.0001, beta=0.75)(X)"conv layer 3"X = Conv2D(filters=32, kernel_size=(3,3), strides=(1,1), padding='same',name='conv3')(X)X = Activation('relu')(X)"conv layer 4"X = Conv2D(filters=32, kernel_size=(3,3), strides=(1,1), padding='same',name='conv4')(X)X = Activation('relu')(X)"conv layer 5"X = Conv2D(filters=16, kernel_size=(3,3), strides=(1,1), padding='same',name='conv5')(X)X = Activation('relu')(X)X = AveragePooling2D((3,3), strides=(2,2), name='maxpool3')(X)"flatten, fc1, fc2, fc3"X = Flatten()(X)X = Dense(1024,    activation='relu',    name='fc1')(X)X = Dense(1024,    activation='relu',    name='fc2')(X)X = Dense(classes, activation='softmax', name='fc3')(X)model = Model(inputs=X_input, outputs=X, name='AlexNet')return model
