上一篇文章《动手学无人驾驶（3）：基于激光雷达3D多目标追踪》介绍了3D多目标追踪，多目标追踪里使用的传感器数据为激光雷达Lidar检测到的数据，本文就介绍如何基于激光雷达点云数据进行3D目标检测。

论文地址：《PointRCNN: 3D Object Proposal Generation and Detection from Point Cloud》

Github项目地址：https://github.com/sshaoshuai/PointRCNN

KITTI数据集百度云下载地址：百度网盘 请输入提取码 提取码: ct4q

---

在介绍论文前，大家可以先看看论文作者此前分享的3D目标检测报告，报告里对论文有详细介绍，B站地址为：基于点云场景的三维物体检测算法及应用_哔哩哔哩_bilibili

目录

1.KITTI数据集

2.PointRCNN

3.目标检测结果

参考资料

---

1.KITTI数据集

KITTI目标检测数据集(http://www.cvlibs.net/datasets/kitti/eval_object.php?obj_benchmark=3d)中共包含7481张训练图片和7518张测试图片，以及与之相对应的点云数据，label文件以及calib文件。这里以训练集编号为000008的场景为例介绍KITTI数据集中calib和label文件所含信息。

                                                                   (training/image_2/000008.png)

Calib文件：在KITTI数据采集过程中使用到了摄像头和激光雷达，采集到的数据坐标分别为摄像头坐标和激光雷达坐标下的测量值，这时就需要calib文件将摄像头与激光雷达进行标定，calib文件通过txt格式来保存。

velodyne：velodyne中存储着激光雷达点云采集到数据，数据以2进制格式存储（.bin），点云数据存储格式为（N，4）。N为激光线束反射点个数，4代表着：（x,y,z,r），分别返回在3个坐标轴上的位置和反射率。

label文件：label文件为标注数据，以txt格式保存，000008.txt中标注的object内容如下：

Car 0.88 3 -0.69 0.00 192.37 402.31 374.00 1.60 1.57 3.23 -2.70 1.74 3.68 -1.29

Car 0.00 1 2.04 334.85 178.94 624.50 372.04 1.57 1.50 3.68 -1.17 1.65 7.86 1.90

Car 0.34 3 -1.84 937.29 197.39 1241.00 374.00 1.39 1.44 3.08 3.81 1.64 6.15 -1.31

Car 0.00 1 -1.33 597.59 176.18 720.90 261.14 1.47 1.60 3.66 1.07 1.55 14.44 -1.25

Car 0.00 0 1.74 741.18 168.83 792.25 208.43 1.70 1.63 4.08 7.24 1.55 33.20 1.95

Car 0.00 0 -1.65 884.52 178.31 956.41 240.18 1.59 1.59 2.47 8.48 1.75 19 -1.25

DontCare -1 -1 -10 800.38 163.67 825.45 184.07 -1 -1 -1 -1000 -1000 -1000 -10

DontCare -1 -1 -10 859.58 172.34 886.26 194.51 -1 -1 -1 -1000 -1000 -1000 -10

DontCare -1 -1 -10 801.81 163.96 825.20 183.59 -1 -1 -1 -1000 -1000 -1000 -10

DontCare -1 -1 -10 826.87 162.28 845.84 178.86 -1 -1 -1 -1000 -1000 -1000 -10

关于label文件的理解可以参考下面的代码：

class Object3d(object):''' 3d object label '''def __init__(self, label_file_line):data = label_file_line.split(' ')data[1:] = [float(x) for x in data[1:]]# extract label, truncation, occlusionself.type = data[0] # 'Car', 'Pedestrian', ...self.truncation = data[1] # truncated pixel ratio [0..1]self.occlusion = int(data[2]) # 0=visible, 1=partly occluded, 2=fully occluded, 3=unknownself.alpha = data[3] # object observation angle [-pi..pi]# extract 2d bounding box in 0-based coordinatesself.xmin = data[4] # leftself.ymin = data[5] # topself.xmax = data[6] # rightself.ymax = data[7] # bottomself.box2d = np.array([self.xmin,self.ymin,self.xmax,self.ymax])# extract 3d bounding box informationself.h = data[8] # box heightself.w = data[9] # box widthself.l = data[10] # box length (in meters)self.t = (data[11],data[12],data[13]) # location (x,y,z) in camera coord.self.ry = data[14] # yaw angle (around Y-axis in camera coordinates) [-pi..pi]def print_object(self):print('Type, truncation, occlusion, alpha: %s, %d, %d, %f' % \(self.type, self.truncation, self.occlusion, self.alpha))print('2d bbox (x0,y0,x1,y1): %f, %f, %f, %f' % \(self.xmin, self.ymin, self.xmax, self.ymax))print('3d bbox h,w,l: %f, %f, %f' % \(self.h, self.w, self.l))print('3d bbox location, ry: (%f, %f, %f), %f' % \(self.t[0],self.t[1],self.t[2],self.ry))

---

2.PointRCNN

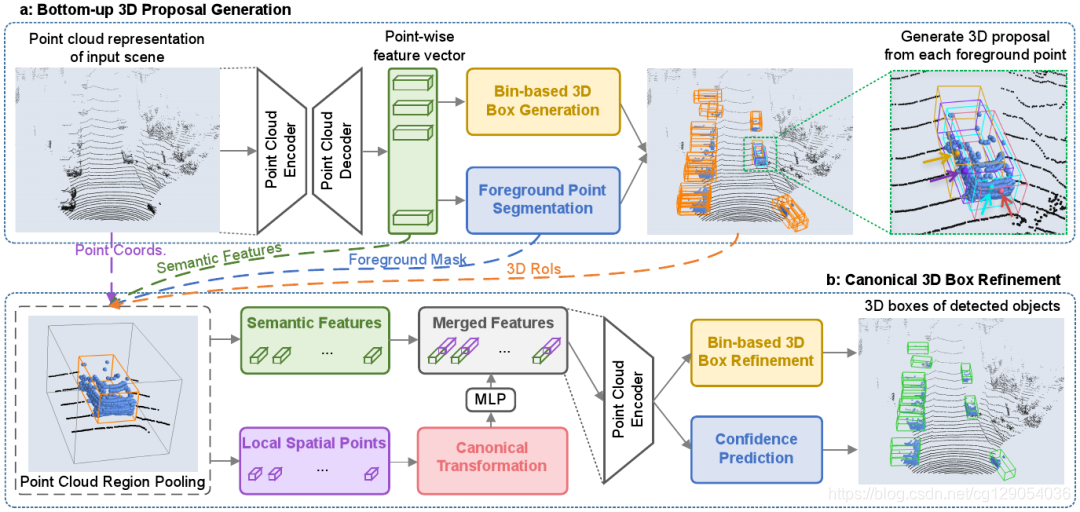

3D目标检测模型PointRCNN借鉴了PointNet++和RCNN的思想，提出了自底向上的生成和调整候选检测区域的算法，网络结构如下图所示：

PointRCNN的网络结构分为两个阶段：第一阶段自底向上生成3D候选预测框；第二阶段在规范坐标中对候选预测框进行搜索和微调，得到更为精确的预测框作为检测结果。

第一阶段：对3D点云数据进行语义分割和前背景划分，生成候选预测框，有如下三个关键步骤：

• 点云特征提取：通过PointNet++对点云数据进行编码和解码，提取点云特征向量。

• 前景点分割：根据提取的点云特征向量，使用focal loss区分前景点和背景点。focal loss能有效地平衡前景点和背景点比例失衡问题，从而得到更为准确的分类效果。

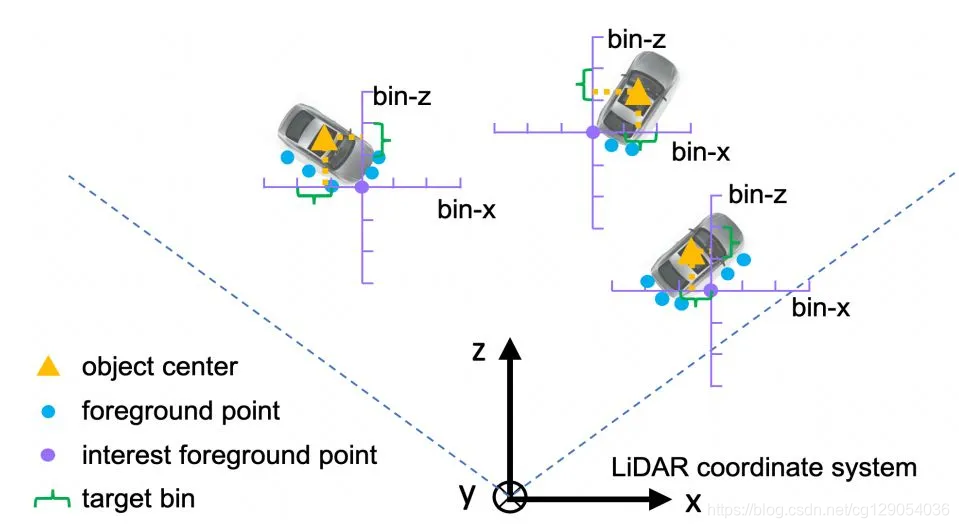

• 生成候选框：采用候选框箱模型（bin）的方法，将前背景点分割信息生成预测候选框。

举例来说，将候选框定义为参数（x，y，z，h，w，l，θ）表征的空间中的箱体，其中（x，y，z）为箱体中心坐标，（ h，w，l）为箱体在中心坐标方向上的大小，θ为鸟瞰视角上（y方向从上往下看）箱体在x-z平面的角度。

bin的执行方式为：先根据前景点的分割信息粗分其所属的箱体；再在箱体内部对其做回归，得到箱体参数作为预测框；最后对预测框做NMS（Non-Max Suppress，非极大值抑制），得到最终预测候选框。

第二阶段：在规范坐标中微调候选预测框，获得最终的检测结果，有如下四个关键部分：

• 区域池化：对候选框内每个点的特征进行池化。

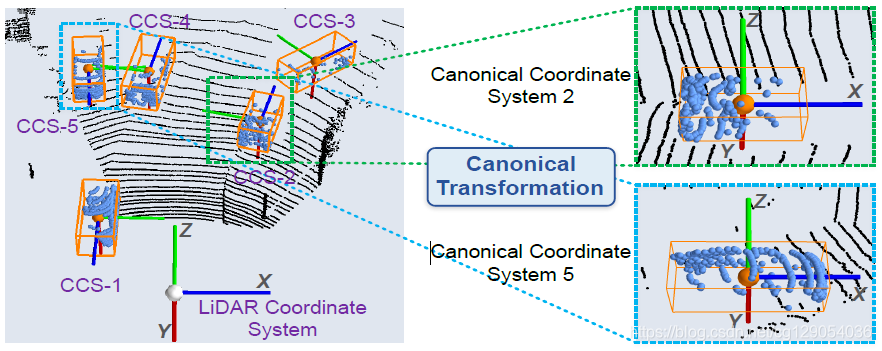

• 坐标转化：为了更好地获取局部信息，需要将多个候选区域中的前景点坐标（同一个坐标系）转化为局域坐标系中的规范坐标（以预测框为中心点的多个坐标系），如下图所示：

• 特征编码：将规范坐标时丢失的深度信息、规范后的坐标信息、前后背景语义信息等经过多层感知机提取特征，作为每个点的编码特征。

• 微调预测框：经过上一步编码后的特征，经PointNet++网络进行特征提取，最后回归得到局部坐标系下的3D预测框。

PointRCNN网络代码如下：

class PointRCNN(nn.Module):def __init__(self, num_classes, use_xyz=True, mode='TRAIN'):super().__init__()assert cfg.RPN.ENABLED or cfg.RCNN.ENABLEDif cfg.RPN.ENABLED:self.rpn = RPN(use_xyz=use_xyz, mode=mode)if cfg.RCNN.ENABLED:rcnn_input_channels = 128  # channels of rpn featuresif cfg.RCNN.BACKBONE == 'pointnet':self.rcnn_net = RCNNNet(num_classes=num_classes, input_channels=rcnn_input_channels, use_xyz=use_xyz)elif cfg.RCNN.BACKBONE == 'pointsift':pass else:raise NotImplementedErrordef forward(self, input_data):if cfg.RPN.ENABLED:output = {}# rpn inferencewith torch.set_grad_enabled((not cfg.RPN.FIXED) and self.training):if cfg.RPN.FIXED:self.rpn.eval()rpn_output = self.rpn(input_data)output.update(rpn_output)# rcnn inferenceif cfg.RCNN.ENABLED:with torch.no_grad():rpn_cls, rpn_reg = rpn_output['rpn_cls'], rpn_output['rpn_reg']backbone_xyz, backbone_features = rpn_output['backbone_xyz'], rpn_output['backbone_features']rpn_scores_raw = rpn_cls[:, :, 0]rpn_scores_norm = torch.sigmoid(rpn_scores_raw)seg_mask = (rpn_scores_norm > cfg.RPN.SCORE_THRESH).float()pts_depth = torch.norm(backbone_xyz, p=2, dim=2)# proposal layerrois, roi_scores_raw = self.rpn.proposal_layer(rpn_scores_raw, rpn_reg, backbone_xyz)  # (B, M, 7)output['rois'] = roisoutput['roi_scores_raw'] = roi_scores_rawoutput['seg_result'] = seg_maskrcnn_input_info = {'rpn_xyz': backbone_xyz,'rpn_features': backbone_features.permute((0, 2, 1)),'seg_mask': seg_mask,'roi_boxes3d': rois,'pts_depth': pts_depth}if self.training:rcnn_input_info['gt_boxes3d'] = input_data['gt_boxes3d']rcnn_output = self.rcnn_net(rcnn_input_info)output.update(rcnn_output)elif cfg.RCNN.ENABLED:output = self.rcnn_net(input_data)else:raise NotImplementedErrorreturn output

---

3.目标检测结果

介绍完KITTI数据集和PointRCNN模型后，现在用作者预训练好的模型进行目标预测。

1）首先是准备数据，从百度网盘里下载KITTI数据后按如下方式排放数据：

PointRCNN
├── data
│   ├── KITTI
│   │   ├── ImageSets
│   │   ├── object
│   │   │   ├──training
│   │   │      ├──calib & velodyne & label_2 & image_2
│   │   │   ├──testing
│   │   │      ├──calib & velodyne & image_2
├── lib
├── pointnet2_lib
├── tools

2）将预训练好的模型放入/tools文件夹下，执行如下命令，此时会对验证集进行预测：

python eval_rcnn.py --cfg_file cfgs/default.yaml --ckpt PointRCNN.pth --batch_size 1 --eval_mode rcnn --set RPN.LOC_XZ_FINE False

预测结果如下，这里预测的平均准确率略小于原作者预测的。

# 原作者预测结果
Car AP@0.70, 0.70, 0.70:
bbox AP:96.91, 89.53, 88.74
bev  AP:90.21, 87.89, 85.51
3d   AP:89.19, 78.85, 77.91
aos  AP:96.90, 89.41, 88.54

# 使用预训练模型输出的结果
Car AP@0.70, 0.70, 0.70:
bbox AP:90.3697, 78.9661, 76.0439
bev  AP:88.8698, 75.5572, 69.7311
3d   AP:83.3413, 66.9504, 60.1443
aos  AP:90.30, 78.51, 75.45

---

参考资料

飞桨火力全开，重磅上线3D模型：PointNet++、PointRCNN！

PointRCNN地址：https://github.com/sshaoshuai/PointRCNN

论文：《PointRCNN: 3D Object Proposal Generation and Detection from Point Cloud》
