PointNet：3D点集分类与分割深度学习模型

之前的一篇博客《动手学无人驾驶（4）：基于激光雷达点云数据3D目标检测》里介绍到了如何基于PointRCNN模型来进行3D目标检测，作者使用的主干网是PointNet++，而PointNet++又是基于PointNet来实现的。今天写的这篇博客就是对PointNet网络进行详细介绍。

（2021-1-27日补充）：这是PointNet作者2021年分享的报告《3D物体检测发展与未来》，对3D物体检测感兴趣的朋友可以看看。

【PointNet作者亲述】90分钟带你了解3D物体检测算法和未来方向！

补充：下面的视频是PointNet作者分享的报告《点云上的深度学习及其在三维场景理解中的应用》，里面有详细介绍PointNet（https://www.bilibili.com/video/BV1As411377S/?spm_id_from=333.788.videocard.1）。

将门创投 | 斯坦福大学在读博士生祁芮中台：点云上的深度学习及其在三维场景理解中的应用

1.PointNet论文解读

前言

PointNet网络

2.PointNet源码

参考资料

1.PointNet论文解读

前言

随着大数据和深度学习的兴起，涌现了许许多多的3D应用，与此同时需要一种数据驱动的方式去理解和处理三维数据，这就是：3D deep learning。

三维数据本身有一定的复杂性，2D图像可以轻易的表示成矩阵，3D表达形式主要分为以下几种：

　　point cloud ：深度传感器扫描得到的深度数据，点云。
　　Mesh：三角面片在计算机图形学中渲染和建模话会很有用。
　　Volumetric：将空间划分成三维网格，栅格化。
　　Multi-View：用多个角度的图片表示物体。

Point cloud 是一种非常适合于3D场景理解的数据，原因是：

　　点云是非常接近原始传感器的数据集，激光雷达扫描之后就是点云，原始的数据可以做端到端的深度学习。
　　点云在表达形式上是比较简单的，一组点。相比较来说Mesh需要选择面片类型和如何连接；网格需要选择多大的网格，分辨率；图像的选择，需要选择拍摄的角度，但是表达是不全面的。

最近才有一些方法研究直接在点云上进行特征学习，之前的大部分工作都是集中在手工设计点云数据的。这些特征都是针对特定任务，有不同的假设，新的任务很难优化特征。

但是点云数据是一种不规则的数据，在空间上和数量上可以任意分布，之前的研究者在点云上会先把它转化成一个规则的数据，比如栅格让其均匀分布，然后再用3D CNN来处理栅格数据。3D CNN复杂度相当的高，是三次方的增长，所以分辨率不高，相比图像是很低的。

但是如果考虑不计复杂度的栅格，会导致大量的栅格都是空白，智能扫描到表面，内部都是空白的。所以栅格并不是对3D点云很好的一种表达方式，也有人考虑过，用3D点云数据投影到2D平面上用2D cnn 进行训练，这样会损失3D的信息。还要决定的投影的角度。点云中提取手工的特征，再接FC，这么做有很大的局限性

我们能否直接用一种在点云上学习的方法？

PointNet网络

我们的目标是提出一种端到端的点云多任务处理框架，包括目标分类，目标零件分类以及场景语义解析。

点云输入数据处理

点云是数据的表达点的集合，网络模型应对点云的排列方式不敏感，如下图所示，对于N个具有D维特征的点云数据，排列方式可能有N!种，我们希望我们的网络模型能够对于N！排列方式点云数据能够保持同样的学习效果。

神将网络本质上是一个函数，我们希望找到一个对称函数，能够对于点云数据具有置换不变性。如取最大值函数，无论输入怎么变换，最后的结果都是输入的最大值。

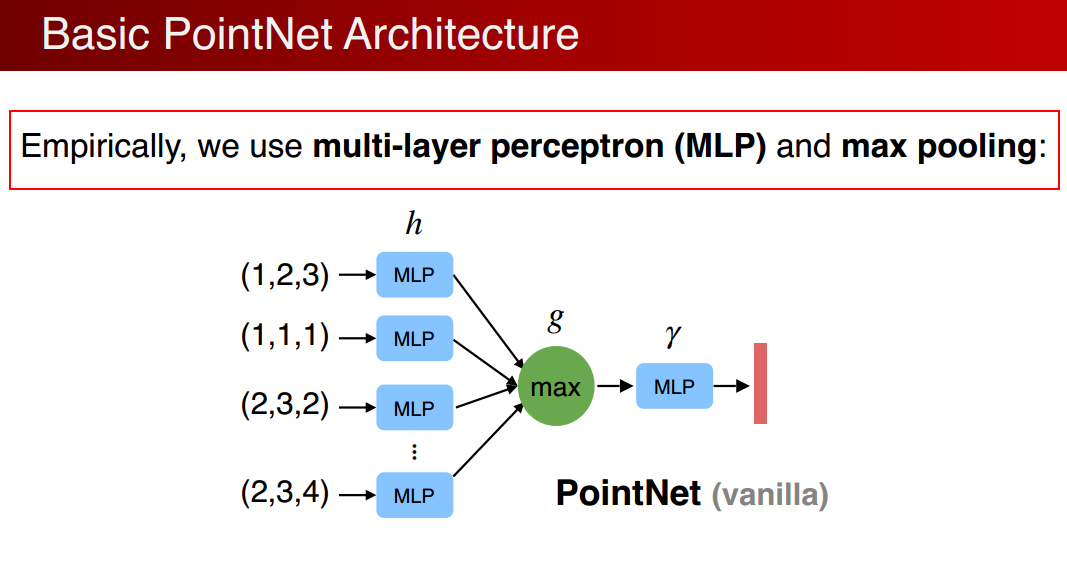

虽然是置换不变的，但是这种方式只计算了最远点的边界，损失了很多有意义的几何信息，如何解决呢？与其说直接做对称性可以先把每个点映射到高维空间，在高维空间中做对称性的操作，高维空间可以是一个冗余的，在max操作中通过冗余可以避免信息的丢失，可以保留足够的点云信息，再通过一个网络来进一步消化信息得到点云的特征。这就是函数 $h,g,\gamma$ 的组合：每个点都做h低维到高维的映射，G是对称的那么整个结构就都是对称的。下图就是原始的pointnet结构。

在实际执行过程中，可以用MLP多层感知器（Multilayer perceptron）来描述h和γ，g（ max polling）效果最好。

我们发现，pointnet 可以任意的逼近在集合上的对称函数，只要是对称函数是在hausdorff空间是连续的，那么就可以通过任意的增加神经网络的宽度深度，来逼近这个函数：

视角变换

如何来应对输入点云的几何（视角）变换，比如一辆车在不同的角度点云的xyz都是不同的，但代表的都是车，我们希望网络也能应对视角的变换。

增加了一个基于数据本身的变换函数模块， T-net 生成变换参数，之后的网络处理变换之后的点，目标是通过整体优化变换网络和后面的网络使得变换函数对齐输入，如果对齐了，不同视角的问题就可以简化。实际中点云的变化很简单，不像图片做变换需要做插值，做矩阵乘法就可以。比如对于一个3*3的矩阵仅仅是一个正交变换，计算容易实现简单。

PointNet分类网络

将以上这些变换的网络和pointnet结合起来，就可以得到PointNet分类网络。

首先输入一个n*3的矩阵，先做一个输入的矩阵变换，T-net 变成一个n*3的矩阵，然后通过MLP把每个点投射到64高维空间，在做一个高维空间的变换，形成一个更加归一化的64维矩阵，继续做MLP将64维映射到1024维，在1024中可以做对称性的操作，就maxpooling，得到globle fearue，1024维度，通过全连接网络生成k （分类）。

PointNet分割网络

分割网络如图：

可以定以为对每个点的分类问题，通过全局坐标是没法对每个点进行分割的，简单有效的做法是，将局部单个点的特征和全局的坐标结合起来，实现分割的功能。最后输出m类相当于m个score：（将单个点和总体的特征连接到一起，判定在总体中的位置，来决定是哪个分类）

2.PointNet源码

这里使用的是Pytorch的版本。

class STN3d(nn.Module):'''3x3 transform'''def __init__(self):super(STN3d, self).__init__()self.conv1 = torch.nn.Conv1d(3, 64, 1)self.conv2 = torch.nn.Conv1d(64, 128, 1)self.conv3 = torch.nn.Conv1d(128, 1024, 1)self.fc1 = nn.Linear(1024, 512)self.fc2 = nn.Linear(512, 256)self.fc3 = nn.Linear(256, 9)self.relu = nn.ReLU()self.bn1 = nn.BatchNorm1d(64)self.bn2 = nn.BatchNorm1d(128)self.bn3 = nn.BatchNorm1d(1024)self.bn4 = nn.BatchNorm1d(512)self.bn5 = nn.BatchNorm1d(256)def forward(self, x):batchsize = x.size()[0]x = F.relu(self.bn1(self.conv1(x)))x = F.relu(self.bn2(self.conv2(x)))x = F.relu(self.bn3(self.conv3(x)))x = torch.max(x, 2, keepdim=True)[0]x = x.view(-1, 1024)x = F.relu(self.bn4(self.fc1(x)))x = F.relu(self.bn5(self.fc2(x)))x = self.fc3(x)iden = Variable(torch.from_numpy(np.array([1,0,0,0,1,0,0,0,1]).astype(np.float32))).view(1,9).repeat(batchsize,1)if x.is_cuda:iden = iden.cuda()x = x + idenx = x.view(-1, 3, 3)return xclass STNkd(nn.Module):'''64x64 transform'''def __init__(self, k=64):super(STNkd, self).__init__()self.conv1 = torch.nn.Conv1d(k, 64, 1)self.conv2 = torch.nn.Conv1d(64, 128, 1)self.conv3 = torch.nn.Conv1d(128, 1024, 1)self.fc1 = nn.Linear(1024, 512)self.fc2 = nn.Linear(512, 256)self.fc3 = nn.Linear(256, k*k)self.relu = nn.ReLU()self.bn1 = nn.BatchNorm1d(64)self.bn2 = nn.BatchNorm1d(128)self.bn3 = nn.BatchNorm1d(1024)self.bn4 = nn.BatchNorm1d(512)self.bn5 = nn.BatchNorm1d(256)self.k = kdef forward(self, x):batchsize = x.size()[0]x = F.relu(self.bn1(self.conv1(x)))x = F.relu(self.bn2(self.conv2(x)))x = F.relu(self.bn3(self.conv3(x)))x = torch.max(x, 2, keepdim=True)[0]x = x.view(-1, 1024)x = F.relu(self.bn4(self.fc1(x)))x = F.relu(self.bn5(self.fc2(x)))x = self.fc3(x)iden = Variable(torch.from_numpy(np.eye(self.k).flatten().astype(np.float32))).view(1,self.k*self.k).repeat(batchsize,1)if x.is_cuda:iden = iden.cuda()x = x + idenx = x.view(-1, self.k, self.k)return xclass PointNetfeat(nn.Module):'''Output: global feature / local+global feature'''def __init__(self, global_feat = True, feature_transform = False):super(PointNetfeat, self).__init__()self.stn = STN3d()self.conv1 = torch.nn.Conv1d(3, 64, 1)self.conv2 = torch.nn.Conv1d(64, 128, 1)self.conv3 = torch.nn.Conv1d(128, 1024, 1)self.bn1 = nn.BatchNorm1d(64)self.bn2 = nn.BatchNorm1d(128)self.bn3 = nn.BatchNorm1d(1024)self.global_feat = global_featself.feature_transform = feature_transformif self.feature_transform:self.fstn = STNkd(k=64)def forward(self, x):n_pts = x.size()[2]trans = self.stn(x)x = x.transpose(2, 1)x = torch.bmm(x, trans)x = x.transpose(2, 1)x = F.relu(self.bn1(self.conv1(x)))if self.feature_transform:trans_feat = self.fstn(x)x = x.transpose(2,1)x = torch.bmm(x, trans_feat)x = x.transpose(2,1)else:trans_feat = Nonepointfeat = xx = F.relu(self.bn2(self.conv2(x)))x = self.bn3(self.conv3(x))x = torch.max(x, 2, keepdim=True)[0]x = x.view(-1, 1024)if self.global_feat:return x, trans, trans_feat  # (B, 1024) (B, 3, 3) (B, 64, 64)else:x = x.view(-1, 1024, 1).repeat(1, 1, n_pts)return torch.cat([x, pointfeat], 1), trans, trans_feat # (B, 1088, 2500) (B,3, 3) (B, 64, 64)class PointNetCls(nn.Module):# 分类网络def __init__(self, k=2, feature_transform=False):super(PointNetCls, self).__init__()self.feature_transform = feature_transformself.feat = PointNetfeat(global_feat=True, feature_transform=feature_transform)self.fc1 = nn.Linear(1024, 512)self.fc2 = nn.Linear(512, 256)self.fc3 = nn.Linear(256, k)self.dropout = nn.Dropout(p=0.3)self.bn1 = nn.BatchNorm1d(512)self.bn2 = nn.BatchNorm1d(256)self.relu = nn.ReLU()def forward(self, x):x, trans, trans_feat = self.feat(x)x = F.relu(self.bn1(self.fc1(x)))x = F.relu(self.bn2(self.dropout(self.fc2(x))))x = self.fc3(x)return F.log_softmax(x, dim=1), trans, trans_featclass PointNetDenseCls(nn.Module):# 分割网络def __init__(self, k = 2, feature_transform=False):super(PointNetDenseCls, self).__init__()self.k = kself.feature_transform=feature_transformself.feat = PointNetfeat(global_feat=False, feature_transform=feature_transform)self.conv1 = torch.nn.Conv1d(1088, 512, 1)self.conv2 = torch.nn.Conv1d(512, 256, 1)self.conv3 = torch.nn.Conv1d(256, 128, 1)self.conv4 = torch.nn.Conv1d(128, self.k, 1)self.bn1 = nn.BatchNorm1d(512)self.bn2 = nn.BatchNorm1d(256)self.bn3 = nn.BatchNorm1d(128)def forward(self, x):batchsize = x.size()[0]n_pts = x.size()[2]x, trans, trans_feat = self.feat(x)x = F.relu(self.bn1(self.conv1(x)))x = F.relu(self.bn2(self.conv2(x)))x = F.relu(self.bn3(self.conv3(x)))x = self.conv4(x)x = x.transpose(2,1).contiguous()x = F.log_softmax(x.view(-1,self.k), dim=-1)x = x.view(batchsize, n_pts, self.k)return x, trans, trans_featif __name__ == '__main__':sim_data = Variable(torch.rand(32,3,2500))trans = STN3d()out = trans(sim_data)print('stn', out.size())print('loss', feature_transform_regularizer(out))sim_data_64d = Variable(torch.rand(32, 64, 2500))trans = STNkd(k=64)out = trans(sim_data_64d)print('stn64d', out.size())print('loss', feature_transform_regularizer(out))pointfeat = PointNetfeat(global_feat=True)out, _, _ = pointfeat(sim_data)print('global feat', out.size())pointfeat = PointNetfeat(global_feat=False)out, _, _ = pointfeat(sim_data)print('point feat', out.size())cls = PointNetCls(k = 5)out, _, _ = cls(sim_data)print('class', out.size())seg = PointNetDenseCls(k = 3)out, _, _ = seg(sim_data)print('seg', out.size())

stn torch.Size([32, 3, 3])
loss tensor(2.5054, grad_fn=<MeanBackward0>)stn64d torch.Size([32, 64, 64])
loss tensor(127.5234, grad_fn=<MeanBackward0>)global feat torch.Size([32, 1024])point feat torch.Size([32, 1088, 2500])class torch.Size([32, 5])seg torch.Size([32, 2500, 3])
