思科光传输功率查询_常见的6款40G QSFP+光模块型号介绍及应用


近些年来,云计算和大数据在我国兴起一股热潮,为了提供足够的带宽,许多接入交换机已经发展到可以连接40G以太网的核心交换机。互连数据传输的快速发展,离不开40G光模块,因为它可以提供足够的带宽,以确保数据转换无阻碍,从而满足数据中心、企业园区对网络的需求。

40G光模块有4个相互独立的发射和接收光信号通道,能够为数据中心、高性能计算网络、企业核心层和分布层以及电信运营商提供高密度和低功耗的40G以太网连接传输应用。下面易天光通信(ETU-LINK)就给大家介绍下40G光模块的分类以及40G QSFP+光模块介绍及应用。

一、40G光模块的分类

目前市场上,40G光模块比较常见的有CFP和QSFP+光模块两类。

1、40G CFP光模块是专为单模光纤上的40G以太网链路而设计的,符合RoHS-6标准,且通过CFIO MSA指定的MDIO接口提供数字诊断功能;

2、40G QSFP+光模块是在QSFP基础上发展而来的产品,为高密度的应用程序所专用,与传统SFP+光模块相比,端口密度更高,且整个系统成本更低。它有四个数据传输通道,每个通道的传输速率约为10Gbps,四个通道同时传输可以实现40Gbps的传输速率。

二、40G QSFP+光模块介绍及应用

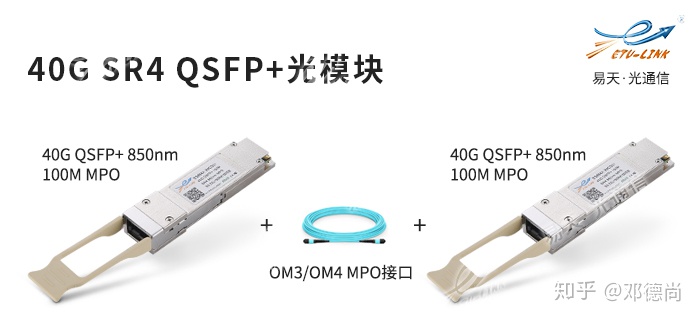

一、QSFP-40G-SR4光模块

1、40G SR4 QSFP+光模块:中心波长为850nm,MPO/MTP接口,多模,支持DDM,工作温度为0°C~70°C,发送光功率为-7.6至+0.5dBm,常用于数据中心。


跳线搭配方案:

1、搭配OM2,最大传输距离为30M

2、搭配OM3,最大传输距离为100M

3、搭配OM4,最大传输距离为150M

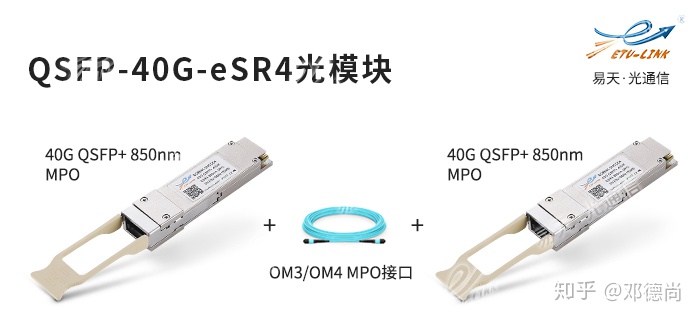

二、QSFP-40G-eSR4光模块

2、40G eSR4 QSFP+光模块:中心波长为850nm,MPO/MTP接口,多模,支持DDM,工作温度为0°C~70°C,发送光功率为-7.6至+0.5dBm,常用于40G以太网和城域光传送网。


跳线搭配方案:

1、搭配OM2,最大传输距离为82M

2、搭配OM3,最大传输距离为300M

3、搭配OM4,最大传输距离为400M

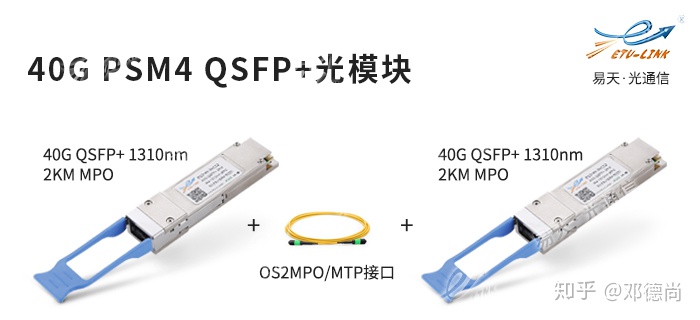

三、QSFP-40G-PSM4光模块

3、40G PSM4 QSFP+光模块:中心波长为1310nm,MPO/MTP接口,单模,支持DDM。40G PSM4 QSFP+光模块一般搭配单模跳线OS2应用于40G以太网、光纤通道和PCIe的互连解决方案中,传输距离最高可达2KM


四、QSFP-40G-LR4光模块

4、40G LR4 QSFP+光模块:中心波长为1271nm、1291nm、1311nm、1331nm,双工LC接口,单模,支持DDM,工作温度为0°C~70°C,发送光功率为-7至+2.3dBm。一般搭配搭配单模跳线OS2应用于数据中心互联和城域光传送网,传输距离最高可达10KM


5、40G LR4 QSFP+光模块:中心波长为1310nm,MPO接口,单模,支持DDM,工作温度0-70摄氏度。一般搭配单模跳线OS2应用于数据中心和因特网交换点之间,传输距离最高可达10KM

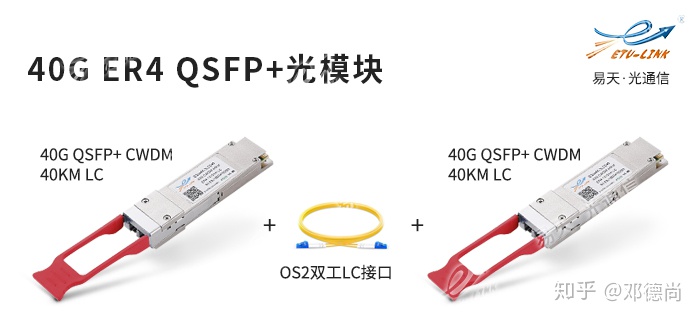

五、QSFP-40G-ER4光模块

6、40G ER4 QSFP+光模块:中心波长为1271nm、1291nm、1311nm、1331nm,双工LC接口,单模,支持DDM,工作温度为0°C~70°C,发送光功率为-2.7至+4.5dBm。一般搭配单模跳线OS2应用于数据中心和城域光传送网,传输距离最高可达40KM

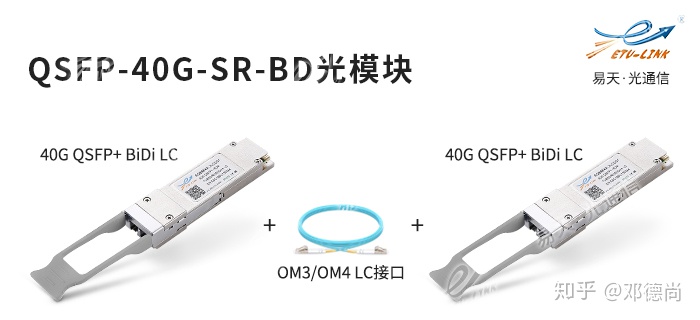

六、QSFP-40G-SR-BD光模块

7、40G BIDI QSFP+光模块 :中心波长为850nm、900nm,双工LC接口,多模,支持DDM,工作温度为10°C~70°C,发送光功率为-4至+5dBm。该光模块实际采用两路20G单纤双向技术进行收发,需要使用两根LC接口多模光纤。


跳线搭配方案:

1、搭配OM3,最大传输距离为100M

2、搭配OM4,最大传输距离为150M

三、小结

最后,40G光模块的出现简化了网络构架,减少了配件数量。易天光通信ETU-LINK作为光模块制造商,以上产品均可提供,产品可兼容华为、思科、H3C、锐捷等品牌交换机。

深圳易天光通信有限公司_阿里巴巴旺铺​shop1458197280610.1688.com

在城域骨干网络应用中,其调度性和集成度要远远优于4个10G系统,从而可节省机房面积、减少设备堆叠以及提高单节点设备的带宽管理能力和调度能力,有效减少了成本,比其它的城域网的方案更加经济。
