深度学习--Matlab使用LSTM长短期记忆网络对负荷进行预测

一、LSTM描述

长短期记忆网络（LSTM，Long Short-Term Memory）是一种时间循环神经网络，是为了解决一般的RNN（循环神经网络）存在的长期依赖问题而专门设计出来的，所有的RNN都具有一种重复神经网络模块的链式形式。在标准RNN中，这个重复的结构模块只有一个非常简单的结构，例如一个tanh层。[概念参考：百度百科]

LSTM网络结构如下图：[图片来源：OPEN-OPEN]

单个LSTM主要包括以下四个步骤。

（1）遗忘门

（2）更新输入信息

（3）更新网络状态

（4）网络输出信息

更详细的分析，此处不再描述，本文着重实现和解决问题。

二、问题描述

已有一个月的电力负荷数据，该负荷数据为每15分钟一个数据点，要求通过对该数据进行学习，对未来的负荷数据进行预测。

采用单向LSTM长短期记忆网络进行深度学习，采用MATLAB平台实现。

三、MATLAB实现

3.1 加载原始数据

原始数据需要构建为行向量，即时间序列值。

%%
%加载数据，重构为行向量
datayears = load('RPD_data.mat');
datayears = datayears.Prpd;
data = datayears(length(datayears)-96*(31):end);
data = data';%很多人问我这个datayears是什么，这里解释一下，以上代码是加载数据
%把你的负荷数据赋值给data变量就可以了。
%data是行向量。要是还不明白，就留言吧。figure
plot(data)
xlabel("Days")
ylabel("Loads")
title("Daily load")

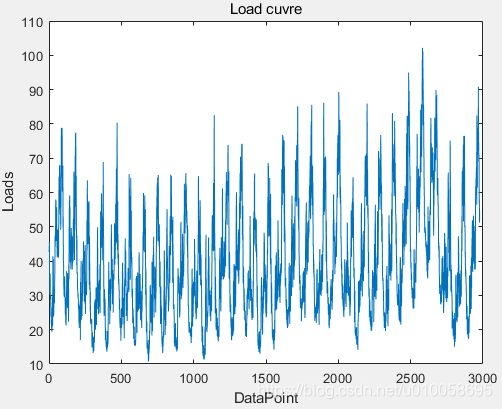

运行结果如下：

3.2 数据预处理

%%
%序列的前 90% 用于训练，后 10% 用于测试
numTimeStepsTrain = floor(0.9*numel(data));
dataTrain = data(1:numTimeStepsTrain+1);
dataTest = data(numTimeStepsTrain+1:end);%数据预处理，将训练数据标准化为具有零均值和单位方差。
mu = mean(dataTrain);
sig = std(dataTrain);
dataTrainStandardized = (dataTrain - mu) / sig;%输入LSTM的时间序列交替一个时间步
XTrain = dataTrainStandardized(1:end-1);
YTrain = dataTrainStandardized(2:end);

3.3 创建LSTM网络

%%
%创建LSTM回归网络，指定LSTM层的隐含单元个数96*3
%序列预测，因此，输入一维，输出一维
numFeatures = 1;
numResponses = 1;
numHiddenUnits = 96*3;layers = [ ...sequenceInputLayer(numFeatures)lstmLayer(numHiddenUnits)fullyConnectedLayer(numResponses)regressionLayer];%指定训练选项，求解器设置为adam， 250 轮训练。
%梯度阈值设置为 1。指定初始学习率 0.005，在 125 轮训练后通过乘以因子 0.2 来降低学习率。
options = trainingOptions('adam', ...'MaxEpochs',250, ...'GradientThreshold',1, ...'InitialLearnRate',0.005, ...'LearnRateSchedule','piecewise', ...'LearnRateDropPeriod',125, ...'LearnRateDropFactor',0.2, ...'Verbose',0, ...'Plots','training-progress');
%训练LSTM
net = trainNetwork(XTrain,YTrain,layers,options);

3.4 预测数据

！！！！这里补充一下很多人说没有看到的XTest YTest:

dataTestStandardized = (dataTest - mu) / sig;
XTest = dataTestStandardized(1:end-1);
YTest = dataTest(2:end);

这里采用上一时刻的观测值来预测下一时刻的预测值。

net = resetState(net);
net = predictAndUpdateState(net,XTrain);YPred = [];
numTimeStepsTest = numel(XTest);
for i = 1:numTimeStepsTest[net,YPred(:,i)] = predictAndUpdateState(net,XTest(:,i),'ExecutionEnvironment','cpu');
end%使用先前计算的参数对预测去标准化。
YPred = sig*YPred + mu;%计算均方根误差 (RMSE)。
rmse = sqrt(mean((YPred-YTest).^2))

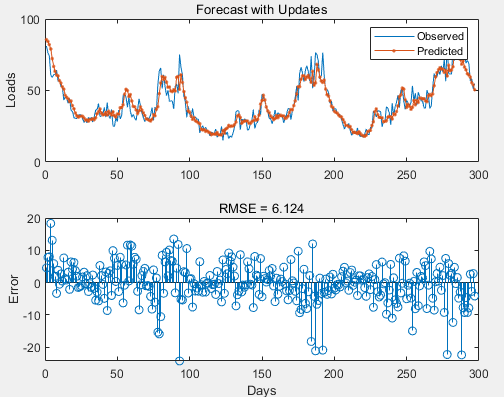

3.5 查看预测结果

%将预测值与测试数据进行比较。
figure
subplot(2,1,1)
plot(YTest)
hold on
plot(YPred,'.-')
hold off
legend(["Observed" "Predicted"])
ylabel("Loads")
title("Forecast with Updates")subplot(2,1,2)
stem(YPred - YTest)
xlabel("Days")
ylabel("Error")
title("RMSE = " + rmse)figure

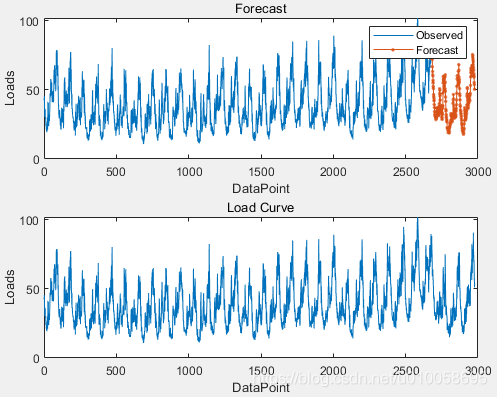

subplot(2,1,1)
plot(dataTrain(1:end-1))
hold on
idx = numTimeStepsTrain:(numTimeStepsTrain+numTimeStepsTest);
plot(idx,[data(numTimeStepsTrain) YPred],'.-')
hold off
xlabel("Days")
ylabel("Loads")
title("Forecast")
legend(["Observed" "Forecast"])
subplot(2,1,2)
plot(data)
xlabel("Days")
ylabel("Loads")
title("Daily load")
