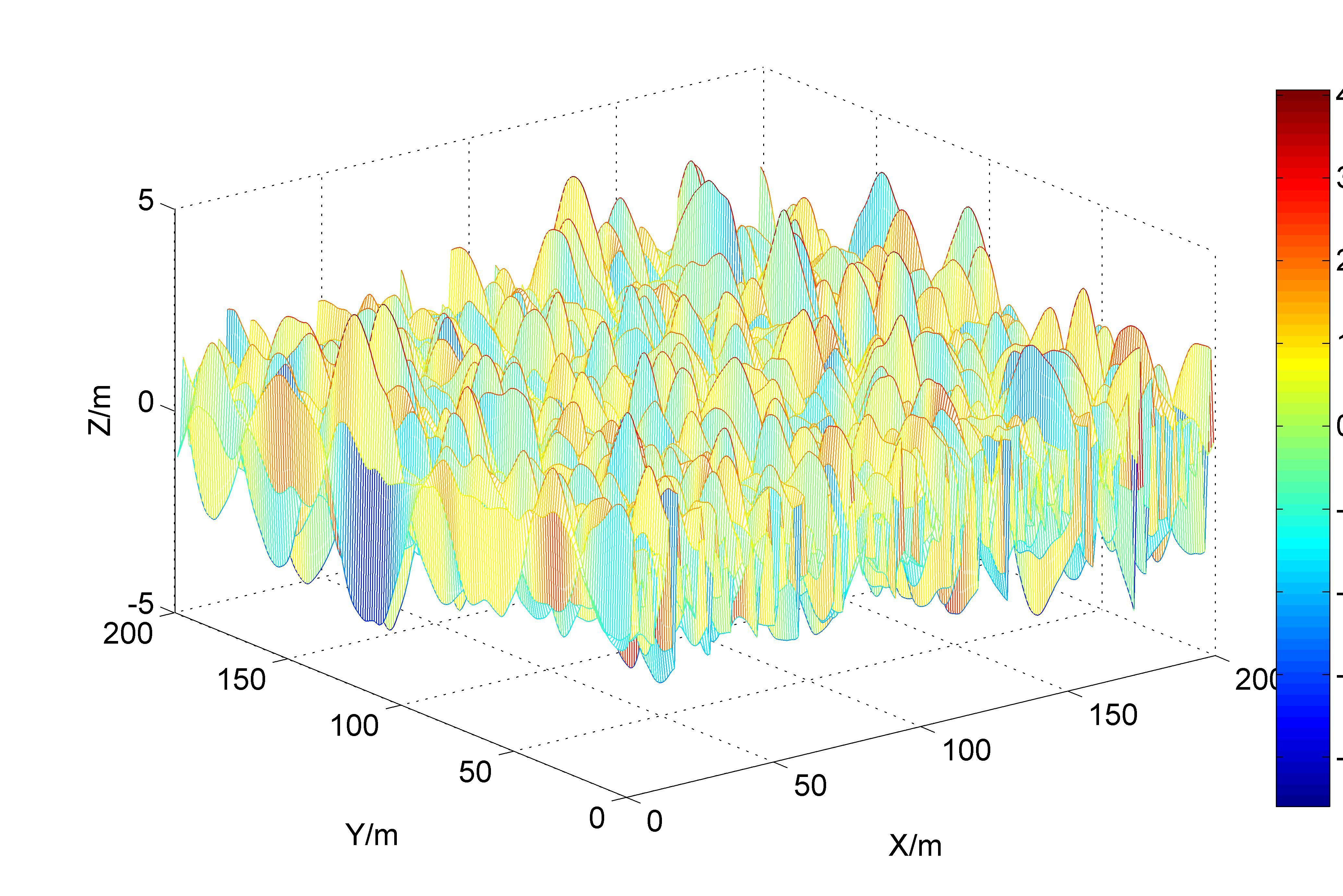

Matlab作为工程中的数据可视化工具是非常的方便的。但是在具体的生成过程中通常会遇见以下几个比较常见的问题，这里以我最近在写论文中用图遇到的问题作为例子。简要说明输出图像大小位置规范的重要性。

          1：colorbar的位置大小范围不一致、不合理

          2：输出图像的尺寸不合理，在插入论文的过程中需要拖拽放大，导致图像不可避免的不一致。

          3：输出图像的分辨率和清晰度太低，这在论文中是非常不可取的，所以需要进行一定的调整。

          4：输出图像的坐标轴上下限等不合理、不一致。

          5：输出图像的位置不合理。

下面逐个解决问题：

2：对于图像尺寸的各项设定

        首先我们先要确定插入的是多大的尺寸，如果直接插入需要放大或者缩小，势必会影响欢看。以A4纸为例，宽度约为21cm，页边距通常为5cm，那么如果图片是单列居中操作的话，可以将宽度定为8~12cm。如果图片是两列居中，可以将宽度定为5~7cm。

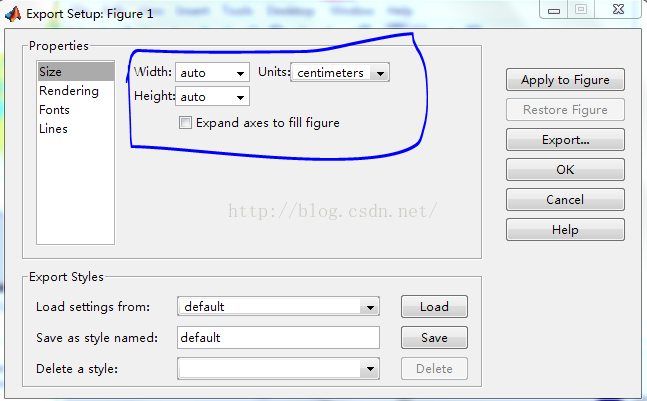

        Matlab生成图片以后，File(文件)—Export setup(导出设置)，



          蓝色区域设置图片的尺寸(默认都是auto)

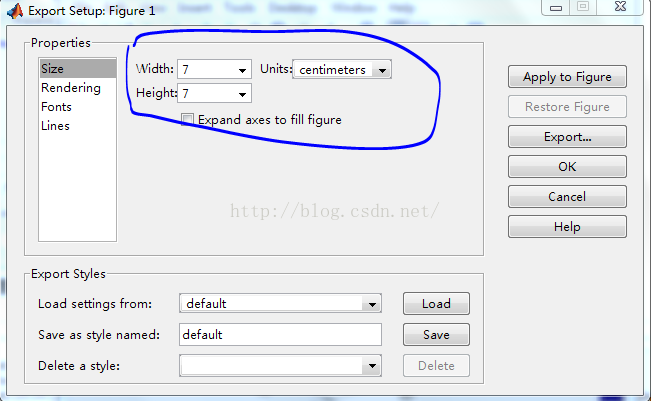

          我在这里将图片的宽和高都设置为7cm，点击save(保存)。

然后返回到主界面，File—saveas(另存为)，如下图所示：

哈哈哈哈，这里只是做一个演示，表示图片改变大小的方式，具体美观的样式需要自己尝试设定~。

3：输出图像的分辨率和清晰度设置

      论文中的图片格式要求都是很高的，所以清晰什么的非常重要。

分辨率设置：

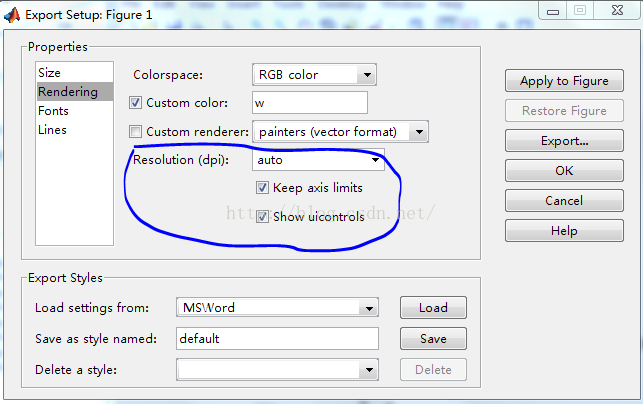

File—Export setup—Rendering

设置分辨率，将其设置为500以后，清晰度提升非常明显。

另外另存为的时候，将其保存为tiff格式的矢量图，这样放大以后不会失真。

4：输出图像的坐标上下限设置

        这个可以通过程序中的语句来设定：

设置坐标轴上下限：axis([xmin,xmax,ymin,ymax]);       分别是x,y轴的上下限；

设置图片大小：set(gcf,'position',[x1,y1,dx,dy]);     x1,y1是图的左下角坐标(相对于整个屏幕)，dx,dy是图沿x,y方向的大小；

坐标轴名称设定：set(gca,'FontName','Times New Roman','FrontSize',7,'LineWidth',1.5)；

坐标轴反向：set(gca,'zdir','reverse');     将坐标轴数值反向；

其中：gcf是目标图像的图形句柄对象，gca是目标图像的坐标轴句柄对象，matlab也是一种面向对象的语言。

例：set(gcf,'unit','centimeters','position',[10 5 7 5])
