在 TTL/CMOS 转接半双工 RS485 的电路设计中，由于半双工的特性，需要有信号来控制 485 转接芯片的发送和接收使能端，因此需要具体场景具体分析。

如果是使用 MCU 或者自带发送状态指示脚功能（指示当前是否在进行串口发送）的转接芯片（如 CH340/CH341 系列芯片的 TNOW 引脚），那么就可以使用 MCU 的 GPIO 或者

转接芯片的发送状态指示引脚来控制 485 使能。下面分别给出具体的原理图设计：

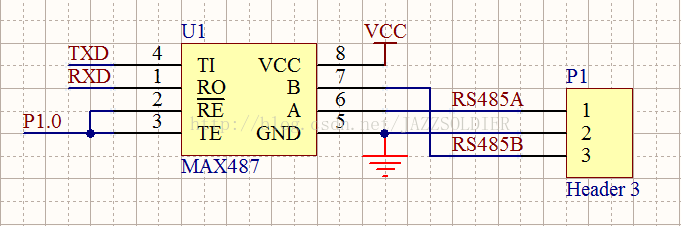

上图为使用 GPIO 口控制使能信号的原理图，TE 发送使能与 RE 接收使能短接起来，这样发送接收同一时刻只能一者有效，从而实现了半双工。

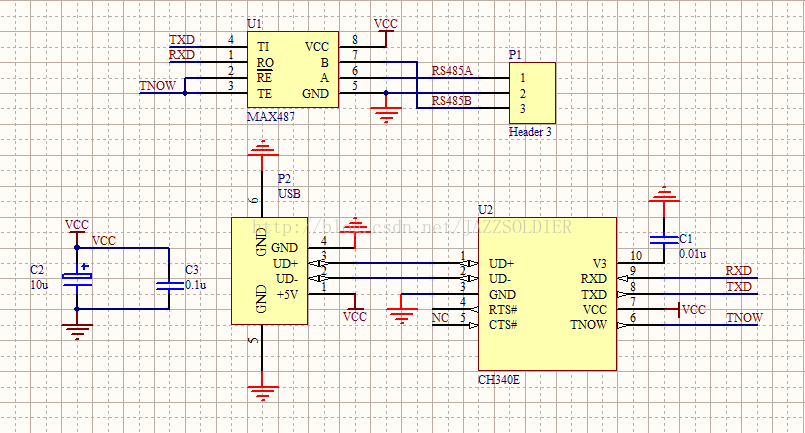

下图以 USB 转串口芯片 CH340E 为例来设计原理图：



可以看出，将 GPIO 引脚替换成 TNOW 引脚即可，查阅手册可知：TNOW 用于串口发送指示，高电平有效。正好可以实现我们所需要的功能。

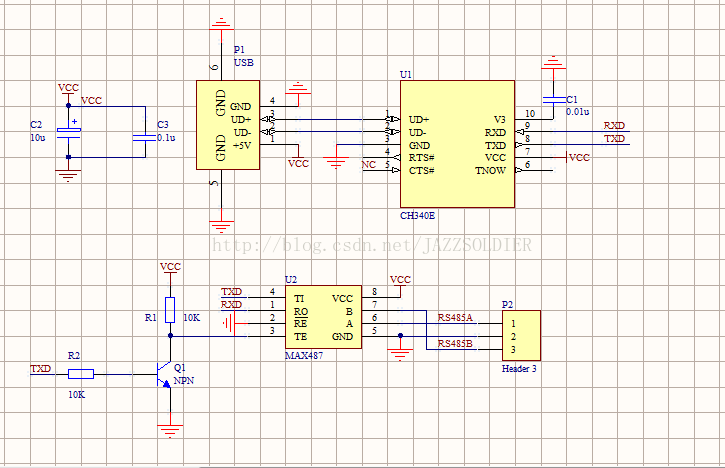

除了上文提到的两种场景，只用 TXD 和 RXD 两根信号线来完成 485 电路转换的需求也是十分普遍的。下面直接给出原理图：

设计的原理为，将RE一直置0，也就是一直允许接收（RE 与 TE 直接短接也可以），另外，将TXD 经过反向器接发送使能端 TE。这样，TXD 发送高电平时，实际上发送是禁止的，总线输出为空闲（高电平），TXD 发送低电平时，发送允许，低电平出现在总线上。

以上转换电路与设计原理就是 485 转换电路中使用频率较高的，控制原理大同小异。
