Linux 串口编程四串口设备程序开发

Linux 串口编程和程序相对来说是很简单的，之所以用博客连载来展示，主要是想在学会使用的基础上掌握相关背景，原理以及注意事项。相信在遇到问题的时候，我们就不会对于技术的概念和 API 的使用浅尝辄止了。下面进入具体应用案例，由于现在很多电脑已经没有引出串口以及波特率范围会受到限制，这里我以 CH340 USB 转串口芯片制作的模块为基础讲解串口应用程序开发，关于该芯片在 Linux 系统的使用以及驱动加载可以参考：CH340 Linux驱动使用教程。

设备的打开与关闭

1. int libtty_open(const char *devname);

函数功能：根据传入的串口设备名打开相应的设备。成功返回设备句柄，失败返回-1。

2. int libtty_close(int fd);

函数功能：关闭打开的设备句柄。成功返回0，失败返回负值。

设备的配置

1. int libtty_setopt(int fd, int speed, char databits, char stopbits, char parity);

函数功能：配置串口设备，传入参数依次为波特率设置、数据位设置、停止位设置、检验设置。

Notes：设备打开前，可以通过 ls /dev 确认自己的硬件设备名，对于 USB 转串口 IC，在系统下名称为 "ttyUSBx"，设备序号是根据插入主机的先后顺序自动分配的，这里我的为 "ttyUSB0"，读者根据自己的需要修改。

/*** libtty_open - open tty device* @devname: the device name to open** In this demo device is opened blocked, you could modify it at will.*/
int libtty_open(const char *devname)
{int fd = open(devname, O_RDWR | O_NOCTTY | O_NDELAY); int flags = 0;if (fd == -1) {                        perror("open device failed");return -1;            }flags = fcntl(fd, F_GETFL, 0);flags &= ~O_NONBLOCK;if (fcntl(fd, F_SETFL, flags) < 0) {printf("fcntl failed.\n");return -1;}if (isatty(fd) == 0){printf("not tty device.\n");return -1;}elseprintf("tty device test ok.\n");return fd;
}

Note：

传入的 devname 参数为设备绝对路径；
O_NOCTTY标志用于通知系统，这个程序不会成为对应这个设备的控制终端。如果没有指定这个标志，那么任何一个输入（如SIGINT等）都将会影响用户的进程；
O_NDELAY标志与O_NONBLOCK 等效，但这里不仅仅是设置为非阻塞，还用于通知系统，这个程序不关心 DCD 信号线所处的状态（即与设备相连的另一端是否激活或者停止）。如果用户指定了这一标志，则进程将会一直处在休眠状态，直到 DCD 信号线被激活；
使用 fcntl 函数恢复设备状态为阻塞状态，在数据收发时就会进行等待；
使用 isatty函数测试当前打开的设备句柄是否关联到终端设备，如果不是 tty 设备，那么也返回出错；

/*** libtty_setopt - config tty device* @fd: device handle* @speed: baud rate to set* @databits: data bits to set* @stopbits: stop bits to set* @parity: parity set** The function return 0 if success, or -1 if fail.*/
int libtty_setopt(int fd, int speed, int databits, int stopbits, char parity)
{struct termios newtio;struct termios oldtio;int i;bzero(&newtio, sizeof(newtio));bzero(&oldtio, sizeof(oldtio));if (tcgetattr(fd, &oldtio) != 0) {perror("tcgetattr");    return -1; }newtio.c_cflag |= CLOCAL | CREAD;newtio.c_cflag &= ~CSIZE;/* set tty speed */for (i = 0; i < sizeof(speed_arr) / sizeof(int); i++) {if (speed == name_arr[i]) {      cfsetispeed(&newtio, speed_arr[i]); cfsetospeed(&newtio, speed_arr[i]);   } }/* set data bits */switch (databits) {case 5:                newtio.c_cflag |= CS5;break;case 6:                newtio.c_cflag |= CS6;break;case 7:                newtio.c_cflag |= CS7;break;case 8:    newtio.c_cflag |= CS8;break;  default:   fprintf(stderr, "unsupported data size\n");return -1; }/* set parity */switch (parity) {  case 'n':case 'N':newtio.c_cflag &= ~PARENB;    /* Clear parity enable */newtio.c_iflag &= ~INPCK;     /* Disable input parity check */break; case 'o':  case 'O':    newtio.c_cflag |= (PARODD | PARENB); /* Odd parity instead of even */newtio.c_iflag |= INPCK;     /* Enable input parity check */break; case 'e': case 'E':  newtio.c_cflag |= PARENB;    /* Enable parity */   newtio.c_cflag &= ~PARODD;   /* Even parity instead of odd */  newtio.c_iflag |= INPCK;     /* Enable input parity check */break;default:  fprintf(stderr, "unsupported parity\n");return -1; } /* set stop bits */ switch (stopbits) {  case 1:   newtio.c_cflag &= ~CSTOPB; break;case 2:   newtio.c_cflag |= CSTOPB; break;default:   perror("unsupported stop bits\n"); return -1;}newtio.c_cc[VTIME] = 0;	  /* Time-out value (tenths of a second) [!ICANON]. */newtio.c_cc[VMIN] = 0;    /* Minimum number of bytes read at once [!ICANON]. */tcflush(fd, TCIOFLUSH);  if (tcsetattr(fd, TCSANOW, &newtio) != 0)  {perror("tcsetattr");return -1;}return 0;
}

Note:

首先保存了原先串口配置，为了方便演示，这里保存为局部变量，实际使用时是需要把配置保存到全局 termios 结构体中的。使用tcgetattr还可以测试配置是否正确、串口是否可用等。返回值参见 man 手册；
使用 CLOCAL 用于忽略所有 MODEM 状态信号线，CREAD 标志用于使能接收。CSIZE 为数据位掩码；
调用 cfsetispeed与cfsetospeed参数设置波特率，函数中引用了两个数组，在后面的完整代码中会看到，这样书写可以简化设置代码；
通过控制 c_cflag 与 c_iflag 配置串口数据位、停止位以及校验设置等；
VTIME与VMIN作用已经讲解多次，不再赘述，值得注意的是，TIME 值的单位是十分之一秒；
通过 tcflush清空输入和输出缓冲区，根据实际需要修改；
最后通过 tcsetattr 函数对将配置实际作用于串口；

数据读写直接使用 read、write 函数接口就可以了，因此没有列举出来。下面给出完整的串口读写测试代码：

/* TTY testing utility (using tty driver)* Copyright (c) 2017* This program is free software; you can redistribute it and/or modify* it under the terms of the GNU General Public License as published by* the Free Software Foundation; either version 2 of the License.** Cross-compile with cross-gcc -I /path/to/cross-kernel/include*/#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <fcntl.h>
#include <termios.h>
#include <errno.h>
#include <string.h>
#include <sys/types.h>
#include <sys/stat.h>  int speed_arr[] = {B115200,B57600,B38400,B19200,B9600,B4800,B2400,B1200,B300
};int name_arr[] = {115200,57600,38400,19200,9600,4800,2400,1200,300
};/*** libtty_setopt - config tty device* @fd: device handle* @speed: baud rate to set* @databits: data bits to set* @stopbits: stop bits to set* @parity: parity set** The function return 0 if success, or -1 if fail.*/
int libtty_setopt(int fd, int speed, int databits, int stopbits, char parity)
{struct termios newtio;struct termios oldtio;int i;bzero(&newtio, sizeof(newtio));bzero(&oldtio, sizeof(oldtio));if (tcgetattr(fd, &oldtio) != 0) {perror("tcgetattr");    return -1; }newtio.c_cflag |= CLOCAL | CREAD;newtio.c_cflag &= ~CSIZE;/* set tty speed */for (i = 0; i < sizeof(speed_arr) / sizeof(int); i++) {if (speed == name_arr[i]) {      cfsetispeed(&newtio, speed_arr[i]); cfsetospeed(&newtio, speed_arr[i]);   } }/* set data bits */switch (databits) {case 5:                newtio.c_cflag |= CS5;break;case 6:                newtio.c_cflag |= CS6;break;case 7:                newtio.c_cflag |= CS7;break;case 8:    newtio.c_cflag |= CS8;break;  default:   fprintf(stderr, "unsupported data size\n");return -1; }/* set parity */switch (parity) {  case 'n':case 'N':newtio.c_cflag &= ~PARENB;    /* Clear parity enable */newtio.c_iflag &= ~INPCK;     /* Disable input parity check */break; case 'o':  case 'O':    newtio.c_cflag |= (PARODD | PARENB); /* Odd parity instead of even */newtio.c_iflag |= INPCK;     /* Enable input parity check */break; case 'e': case 'E':  newtio.c_cflag |= PARENB;    /* Enable parity */   newtio.c_cflag &= ~PARODD;   /* Even parity instead of odd */  newtio.c_iflag |= INPCK;     /* Enable input parity check */break;default:  fprintf(stderr, "unsupported parity\n");return -1; } /* set stop bits */ switch (stopbits) {  case 1:   newtio.c_cflag &= ~CSTOPB; break;case 2:   newtio.c_cflag |= CSTOPB; break;default:   perror("unsupported stop bits\n"); return -1;}newtio.c_cc[VTIME] = 0;	  /* Time-out value (tenths of a second) [!ICANON]. */newtio.c_cc[VMIN] = 0;    /* Minimum number of bytes read at once [!ICANON]. */tcflush(fd, TCIOFLUSH);  if (tcsetattr(fd, TCSANOW, &newtio) != 0)  {perror("tcsetattr");return -1;}return 0;
}/*** libtty_open - open tty device* @devname: the device name to open** In this demo device is opened blocked, you could modify it at will.*/
int libtty_open(const char *devname)
{int fd = open(devname, O_RDWR | O_NOCTTY | O_NDELAY); int flags = 0;if (fd == -1) {                        perror("open device failed");return -1;            }flags = fcntl(fd, F_GETFL, 0);flags &= ~O_NONBLOCK;if (fcntl(fd, F_SETFL, flags) < 0) {printf("fcntl failed.\n");return -1;}if (isatty(fd) == 0){printf("not tty device.\n");return -1;}elseprintf("tty device test ok.\n");return fd;
}/*** libtty_close - close tty device* @fd: the device handle**/
int libtty_close(int fd)
{return close(fd);
}void tty_test(int fd)
{int nwrite, nread;char buf[100];memset(buf, 0x32, sizeof(buf));while (1) {nwrite = write(fd, buf, sizeof(buf));printf("wrote %d bytes already.\n", nwrite);nread = read(fd, buf, sizeof(buf));printf("read %d bytes already.\n", nread);sleep(2);}}int main(int argc, char *argv[])
{int fd;int ret;fd = libtty_open("/dev/ttyUSB0");if (fd < 0) {printf("libtty_open error.\n");exit(0);}ret = libtty_setopt(fd, 9600, 8, 1, 'n');if (ret != 0) {printf("libtty_setopt error.\n");exit(0);}tty_test(fd);ret = libtty_close(fd);if (ret != 0) {printf("libtty_close error.\n");exit(0);}
}

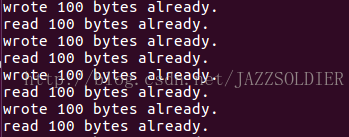

执行成功的话，会在终端屏幕上看到每隔两秒输出串口成功发送和接收的字节数，测试时可以直接短接串口的发送和接收引脚进行测试。以下为成功测试截图：
