我的Android进阶之旅------Android利用Sensor(传感器)实现水平仪功能的小例



   这里介绍的水平仪,指的是比较传统的气泡水平仪,在一个透明圆盘内充满液体,液体中留有一个气泡,当一端翘起时,该气泡就会浮向翘起的一端。

   利用方向传感器返回的第一个参数,实现了一个指南针小应用。
   我的Android进阶之旅------>Android利用Sensor(传感器)实现指南针功能
 (地址:http://blog.csdn.net/ouyang_peng/article/details/8801204)
   接下来,我们利用返回的第二、三个参数实现该水平仪。因为第二个参数,反映底部翘起的角度(当顶部翘起时为负值),第三个参数可以反映右侧翘起的角度(当左侧翘起时为负值)。根据这两个角度就可以开发水平仪,实现手机哪端翘起,气泡就浮向哪端,这也是水平仪的实现思想。本实例来自于《疯狂Android讲义》

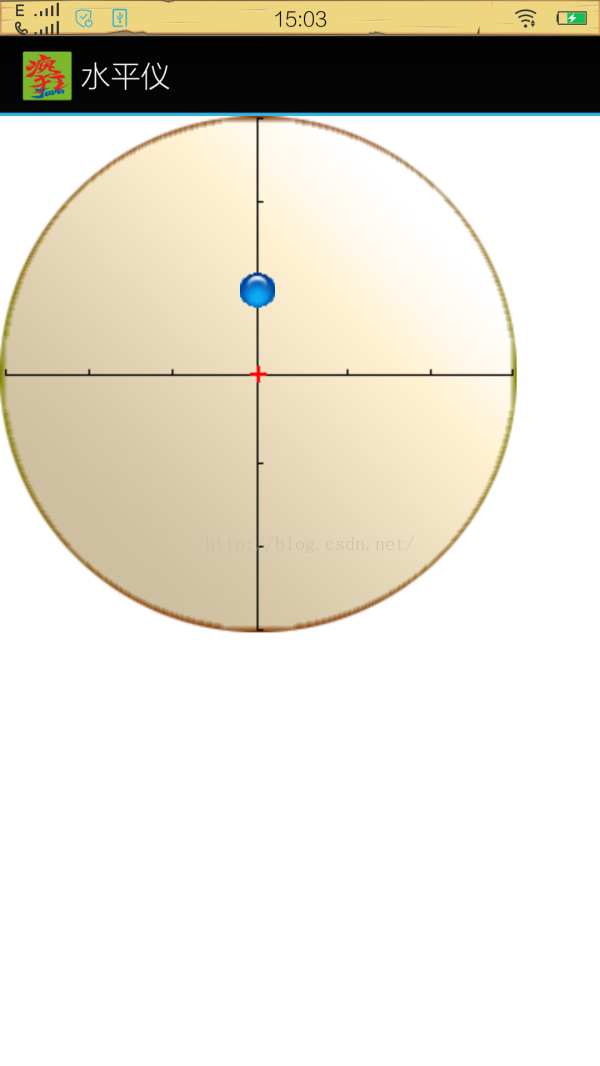

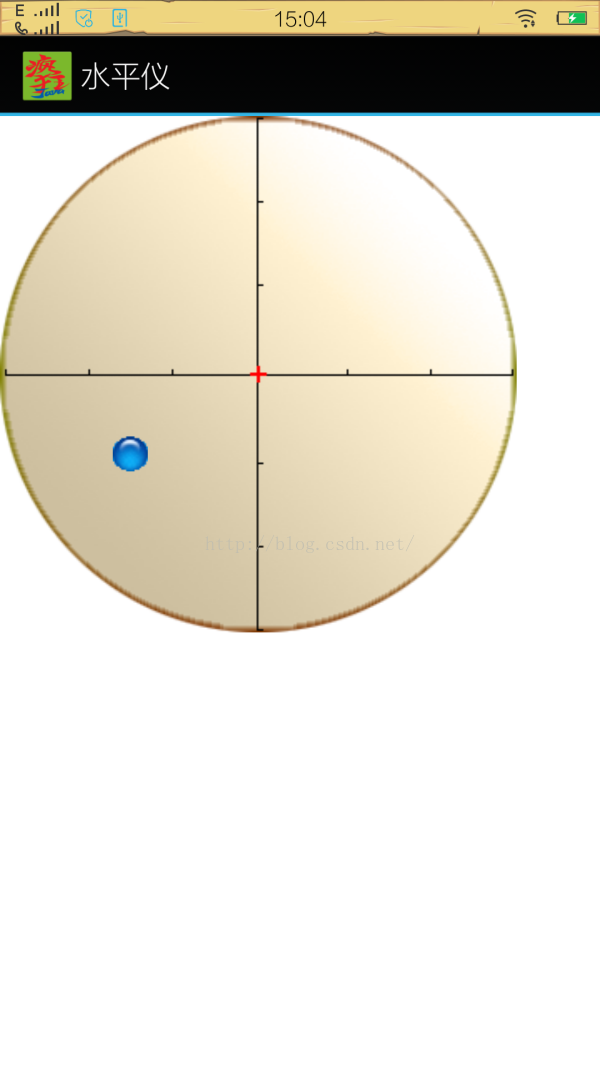

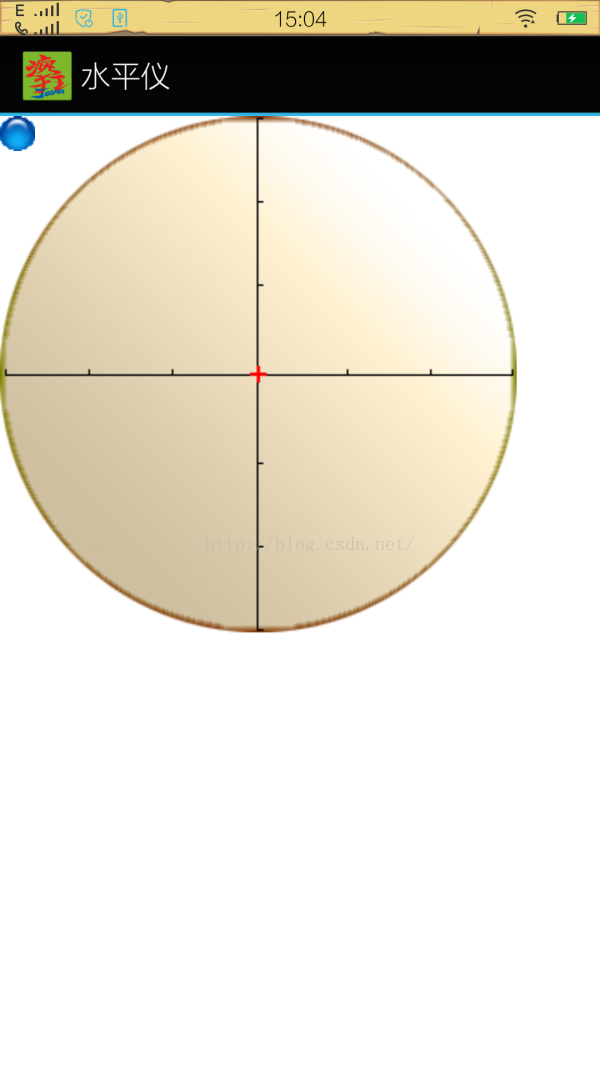

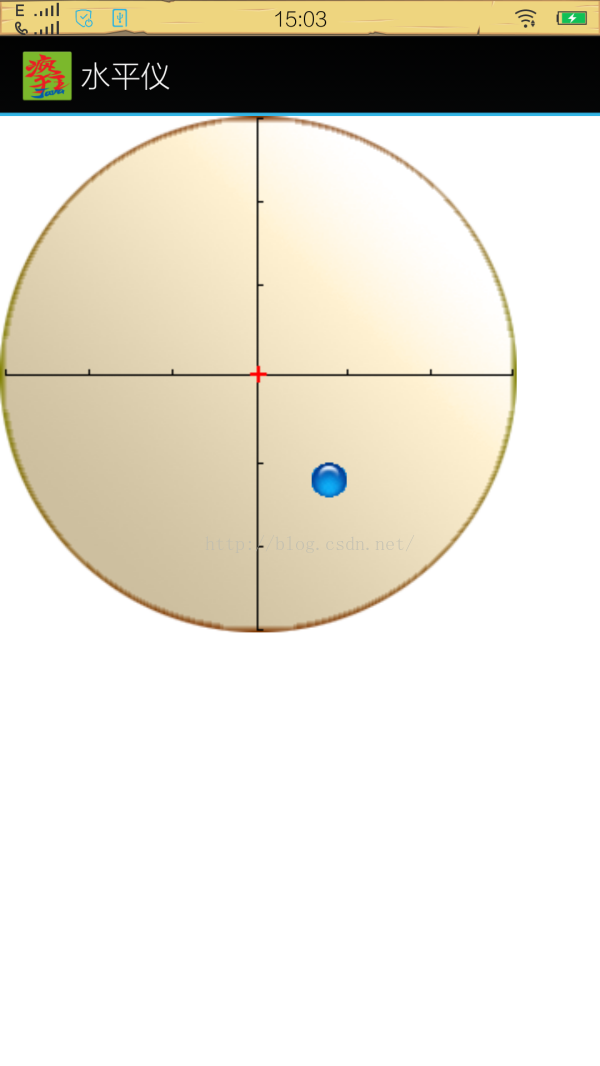

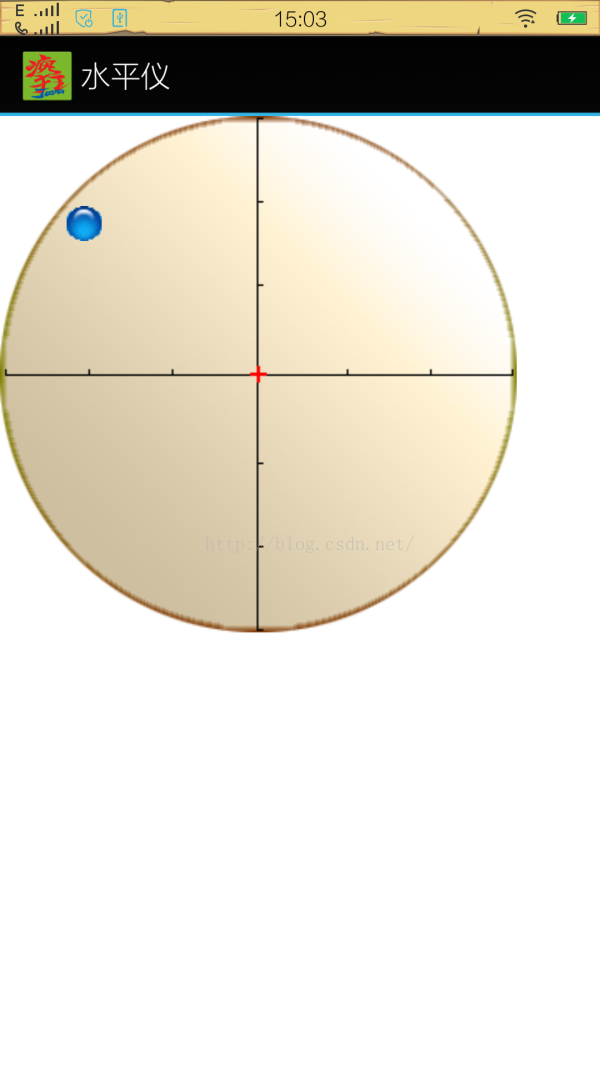

先来看下运行效果:

该程序自定义了一个View,用来绘制透明圆盘和气泡,其中气泡的位置会动态改变。自定义View代码如下:

MyView.java
package org.crazyit.sensor;import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.util.AttributeSet;
import android.view.View;public class MyView extends View {// 定义水平仪仪表盘图片Bitmap back;// 定义水平仪中的气泡图标Bitmap bubble;// 定义水平仪中气泡 的X、Y座标int bubbleX, bubbleY;public MyView(Context context, AttributeSet attrs) {super(context, attrs);// 加载水平仪图片和气泡图片back = BitmapFactory.decodeResource(getResources(), R.drawable.back);bubble = BitmapFactory.decodeResource(getResources(), R.drawable.bubble);}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);// 绘制水平仪表盘图片canvas.drawBitmap(back, 0, 0, null);// 根据气泡座标绘制气泡canvas.drawBitmap(bubble, bubbleX, bubbleY, null);}
}
布局文件 main.xml
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="fill_parent"android:layout_height="fill_parent"android:background="#fff">
<org.crazyit.sensor.MyView  android:id="@+id/show"android:layout_width="fill_parent" android:layout_height="fill_parent"
/>
</FrameLayout>



Gradienter.java


package org.crazyit.sensor;import android.app.Activity;
import android.hardware.Sensor;
import android.hardware.SensorEvent;
import android.hardware.SensorEventListener;
import android.hardware.SensorManager;
import android.os.Bundle;public class Gradienter extends Activity implements SensorEventListener {// 定义水平仪的仪表盘MyView show;// 定义水平仪能处理的最大倾斜角,超过该角度,气泡将直接在位于边界。int MAX_ANGLE = 30;// 定义Sensor管理器SensorManager mSensorManager;@Overridepublic void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.main);// 获取水平仪的主组件show = (MyView) findViewById(R.id.show);// 获取传感器管理服务mSensorManager = (SensorManager) getSystemService(SENSOR_SERVICE);}@Overridepublic void onResume() {super.onResume();// 为系统的方向传感器注册监听器mSensorManager.registerListener(this,mSensorManager.getDefaultSensor(Sensor.TYPE_ORIENTATION),SensorManager.SENSOR_DELAY_GAME);}@Overrideprotected void onPause() {// 取消注册mSensorManager.unregisterListener(this);super.onPause();}@Overrideprotected void onStop() {// 取消注册mSensorManager.unregisterListener(this);super.onStop();}@Overridepublic void onAccuracyChanged(Sensor sensor, int accuracy) {}@Overridepublic void onSensorChanged(SensorEvent event) {float[] values = event.values;// 获取触发event的传感器类型int sensorType = event.sensor.getType();switch (sensorType) {case Sensor.TYPE_ORIENTATION:// 获取与Y轴的夹角float yAngle = values[1];// 获取与Z轴的夹角float zAngle = values[2];// 气泡位于中间时(水平仪完全水平),气泡的X、Y座标int x = (show.back.getWidth() - show.bubble.getWidth()) / 2;int y = (show.back.getHeight() - show.bubble.getHeight()) / 2;// 如果与Z轴的倾斜角还在最大角度之内if (Math.abs(zAngle) <= MAX_ANGLE) {// 根据与Z轴的倾斜角度计算X座标的变化值(倾斜角度越大,X座标变化越大)int deltaX = (int) ((show.back.getWidth() - show.bubble.getWidth()) / 2 * zAngle / MAX_ANGLE);x += deltaX;}// 如果与Z轴的倾斜角已经大于MAX_ANGLE,气泡应到最左边else if (zAngle > MAX_ANGLE) {x = 0;}// 如果与Z轴的倾斜角已经小于负的MAX_ANGLE,气泡应到最右边else {x = show.back.getWidth() - show.bubble.getWidth();}// 如果与Y轴的倾斜角还在最大角度之内if (Math.abs(yAngle) <= MAX_ANGLE) {// 根据与Y轴的倾斜角度计算Y座标的变化值(倾斜角度越大,Y座标变化越大)int deltaY = (int) ((show.back.getHeight() - show.bubble.getHeight()) / 2 * yAngle / MAX_ANGLE);y += deltaY;}// 如果与Y轴的倾斜角已经大于MAX_ANGLE,气泡应到最下边else if (yAngle > MAX_ANGLE) {y = show.back.getHeight() - show.bubble.getHeight();}// 如果与Y轴的倾斜角已经小于负的MAX_ANGLE,气泡应到最右边else {y = 0;}// 如果计算出来的X、Y座标还位于水平仪的仪表盘内,更新水平仪的气泡座标if (isContain(x, y)) {show.bubbleX = x;show.bubbleY = y;}// 通知系统重回MyView组件show.postInvalidate();break;}}// 计算x、y点的气泡是否处于水平仪的仪表盘内private boolean isContain(int x, int y) {// 计算气泡的圆心座标X、Yint bubbleCx = x + show.bubble.getWidth() / 2;int bubbleCy = y + show.bubble.getWidth() / 2;// 计算水平仪仪表盘的圆心座标X、Yint backCx = show.back.getWidth() / 2;int backCy = show.back.getWidth() / 2;// 计算气泡的圆心与水平仪仪表盘的圆心之间的距离。double distance = Math.sqrt((bubbleCx - backCx) * (bubbleCx - backCx)+ (bubbleCy - backCy) * (bubbleCy - backCy));// 若两个圆心的距离小于它们的半径差,即可认为处于该点的气泡依然位于仪表盘内if (distance < (show.back.getWidth() - show.bubble.getWidth()) / 2) {return true;} else {return false;}}
}
AndroidManifest.xml
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"package="org.crazyit.sensor"android:versionCode="1"android:versionName="1.0"><uses-sdkandroid:minSdkVersion="10"android:targetSdkVersion="17" /><application android:icon="@drawable/ic_launcher" android:label="@string/app_name"><activity android:name=".Gradienter"android:label="@string/app_name"><intent-filter><action android:name="android.intent.action.MAIN" /><category android:name="android.intent.category.LAUNCHER" /></intent-filter></activity></application>
</manifest>

PS:请在真机环境下运行此程序,如果在模拟器下运行,可能没效果



                            ====================================================================================

  作者:欧阳鹏  欢迎转载,与人分享是进步的源泉!

  转载请保留原文地址:http://blog.csdn.net/ouyang_peng

====================================================================================


转载于:https://www.cnblogs.com/ouyangpeng/p/8538056.html
