理解ConstraintLayout 对性能的好处

自从在17年GoogleI/O大会宣布了Constraintlayout,我们持续提升了布局的稳定性和布局编辑的支持。我们还为ConstraintLayout添加了一些新特性支持创建不同类型的布局，添加这些新特性，可以明显的提升性能，在这里，我门将讨论ContrainLayout是如何提升性能的。

Android是怎么绘制view的？

为了更好的理解constrainLayout 的性能，我们先回顾android是怎么绘制视图的。
当一个用户把一个视图呈现在眼前，android framework 直接让视图绘制自己，绘制的过程包括三个阶段：

measure
系统完成视图树的自顶向下遍历，以确定每个ViewGroup和View元素应该有多大。当一个ViewGroup被测量时，它也测量它的子项。
Layout
另一个自上而下遍历行为，每个ViewGroup使用在测量阶段确定的大小来确定其子级的位置。
Draw
系统执行另一个自上而下的遍历。对于视图树中的每个对象，都会创建一个Canvas对象，以向GPU显示绘图命令列表。这些命令包括ViewGroup和View对象的大小和位置，系统在前两个阶段确定的。

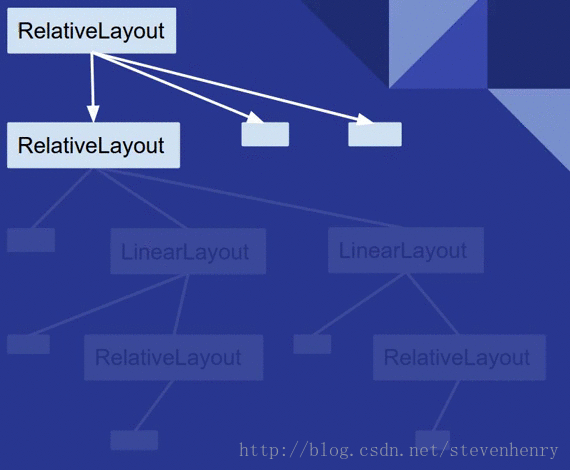

这里写图片描述

绘图过程中的每个阶段都需要对视图树进行自顶向下的遍历。因此，嵌入到视图层次结构中的视图越多，设备绘制视图所需的时间和计算能力就越多。通过在您的Android应用布局中保持扁平的层次结构，您可以为您的应用创建快速响应的用户界面。

传统布局结构的开销
为了对着这个观点的说明，让我们创建一个使用LinearLayout和RelativeLayout对象的传统布局层次结构。

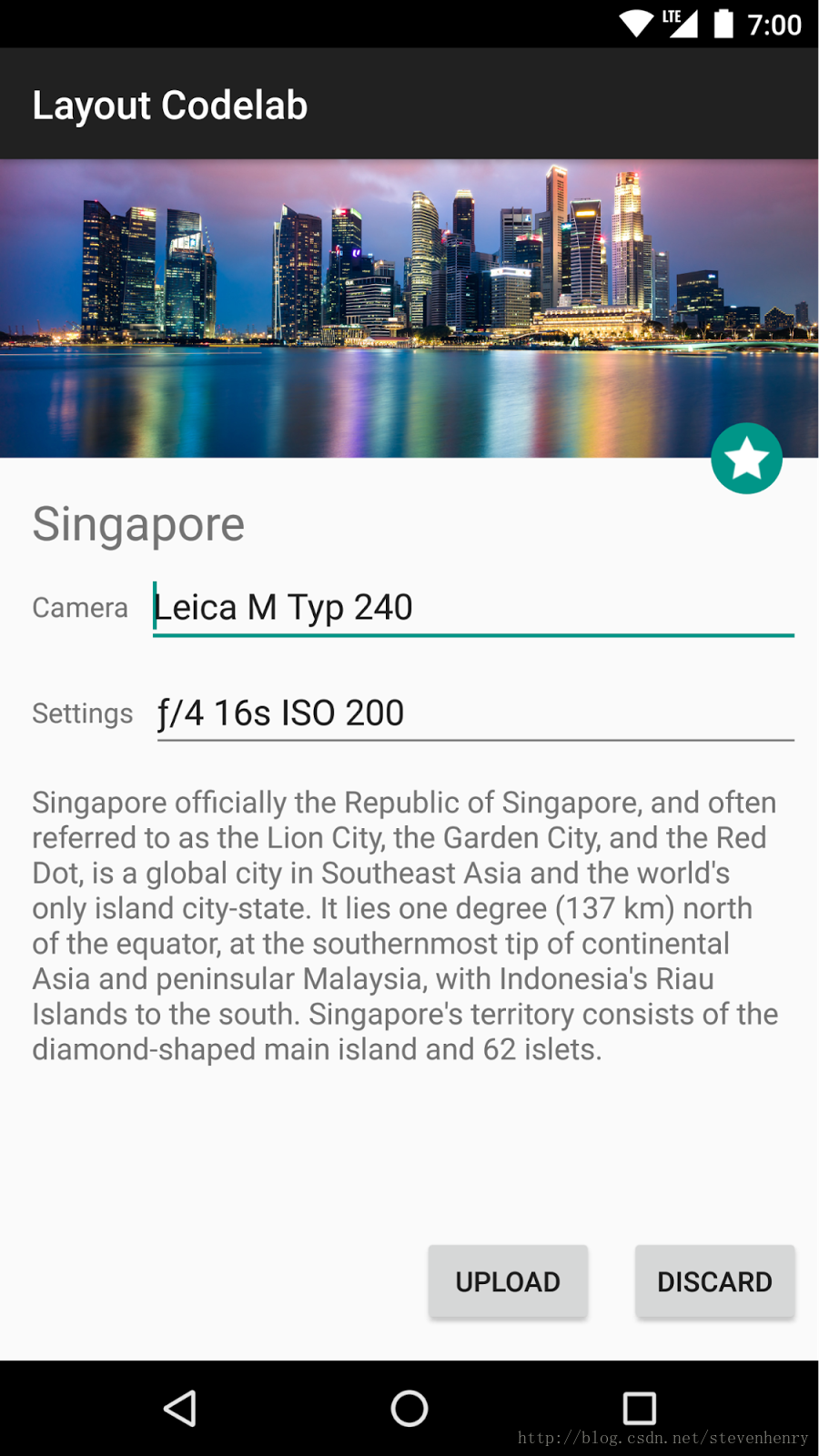

这里写图片描述

当我们想实现上面的界面，如果我们使用传统布局，XML布局文件包含下面的元素等级

<RelativeLayout><ImageView /><ImageView /><RelativeLayout><TextView /><LinearLayout><TextView /><RelativeLayout><EditText /></RelativeLayout></LinearLayout><LinearLayout><TextView /><RelativeLayout><EditText /></RelativeLayout></LinearLayout><TextView /></RelativeLayout><LinearLayout ><Button /><Button /></LinearLayout>
</RelativeLayout>

尽管在这种类型的视图层次结构中通常有改进的空间，但您几乎可以肯定仍然需要使用一些嵌套的视图创建一个层次结构。

如前所述，嵌套层次结构可能会对性能产生不利影响。让我们使用Android Studio的Systrace工具来看看嵌套视图如何实际影响UI性能。我们以编程方式调用每个ViewGroup（ConstraintLayout和RelativeLayout）的度量和布局阶段，并在度量和布局调用执行时触发Systrace。以下命令会生成一个概览文件，其中包含20秒间隔内发生的关键事件（例如，昂贵的度量/布局传递）：

python $ANDROID_HOME/platform-tools/systrace/systrace.py --time=20 -o ~/trace.html gfx view res

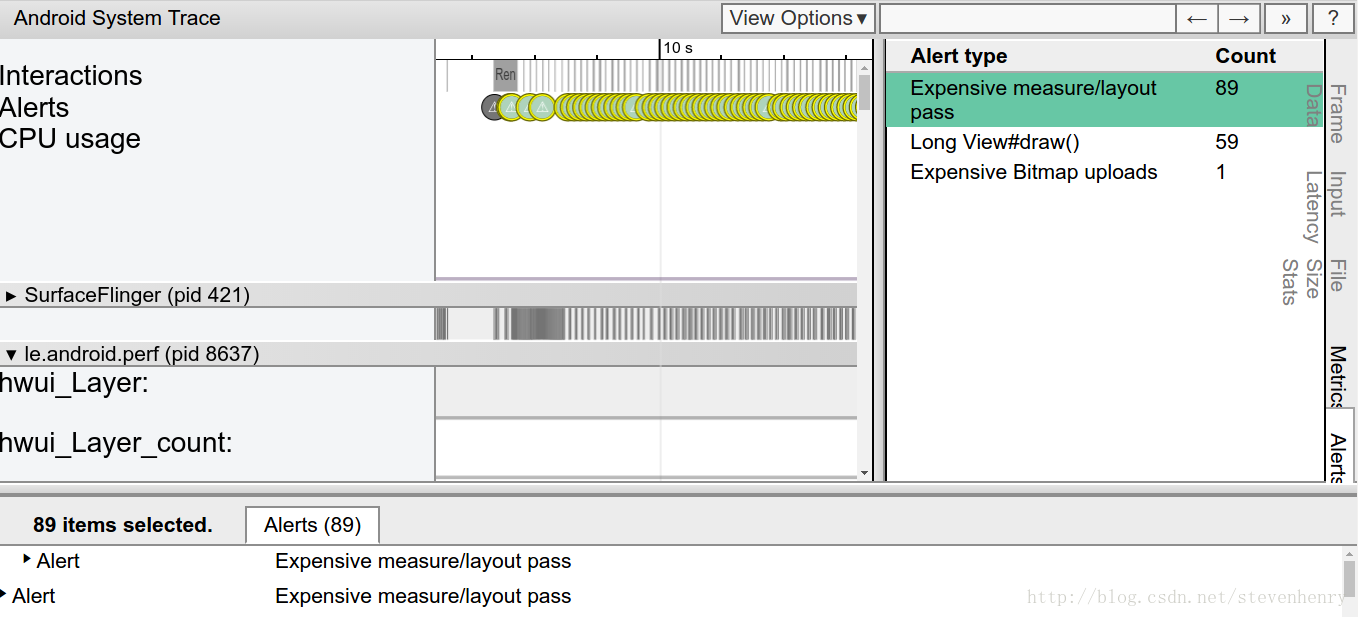

Systrace会自动突出显示此布局的（许多）性能问题，以及修复这些问题的建议。通过点击“警报”选项卡，您会发现绘制该视图层次结构需要80个昂贵的测量和布局阶段！

触发许多昂贵的措施和布局阶段是不是很理想; 如此大量的绘图活动可能导致用户注意到的跳帧。我们可以得出这样的结论：由于嵌套层次结构会导致布局性能较差，像RelativeLayout每次会测量子节点两次。

这里写图片描述

ConstraintLayout 对象的好处

如果你使用ConstrainLayout 去创建相同的布局，XML文件会包含下面的元素架构.

<android.support.constraint.ConstraintLayout><ImageView /><ImageView /><TextView /><EditText /><TextView /><TextView /><EditText /><Button /><Button /><TextView />
</android.support.constraint.ConstraintLayout>

如本例所示，布局现在具有完全平坦的层次结构。这是因为ConstraintLayout允许您构建复杂的布局，而不必嵌套View和ViewGroup元素。

举个例子：我们看一下当一个TextView和一个EditText在一个布局的中间。

这里写图片描述
当我们使用RelativeLayout, 你需要创建一个新的ViewGroup来使EditText和TextView垂直对齐：

<LinearLayout
    android:id="@+id/camera_area"android:layout_width="match_parent"android:layout_height="wrap_content"android:orientation="horizontal"android:layout_below="@id/title" ><TextView
        android:text="@string/camera"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_gravity="center_vertical"android:id="@+id/cameraLabel"android:labelFor="@+id/cameraType"android:layout_marginStart="16dp" /><RelativeLayout
        android:layout_width="match_parent"android:layout_height="wrap_content"><EditText
            android:id="@+id/cameraType"android:ems="10"android:inputType="textPersonName"android:text="@string/camera_value"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_centerVertical="true"android:layout_marginTop="8dp"android:layout_marginStart="8dp"android:layout_marginEnd="8dp" /></RelativeLayout>
</LinearLayout>

通过使用ConstraintLayout来代替，只需从TextView的基线向EditText的基线添加一个约束而不创建另一个ViewGroup即可达到相同的效果：

这里写图片描述

<TextView
      android:layout_width="wrap_content"android:layout_height="wrap_content"app:layout_constraintLeft_creator="1"app:layout_constraintBaseline_creator="1"app:layout_constraintLeft_toLeftOf="@+id/activity_main_done"
app:layout_constraintBaseline_toBaselineOf="@+id/cameraType" />

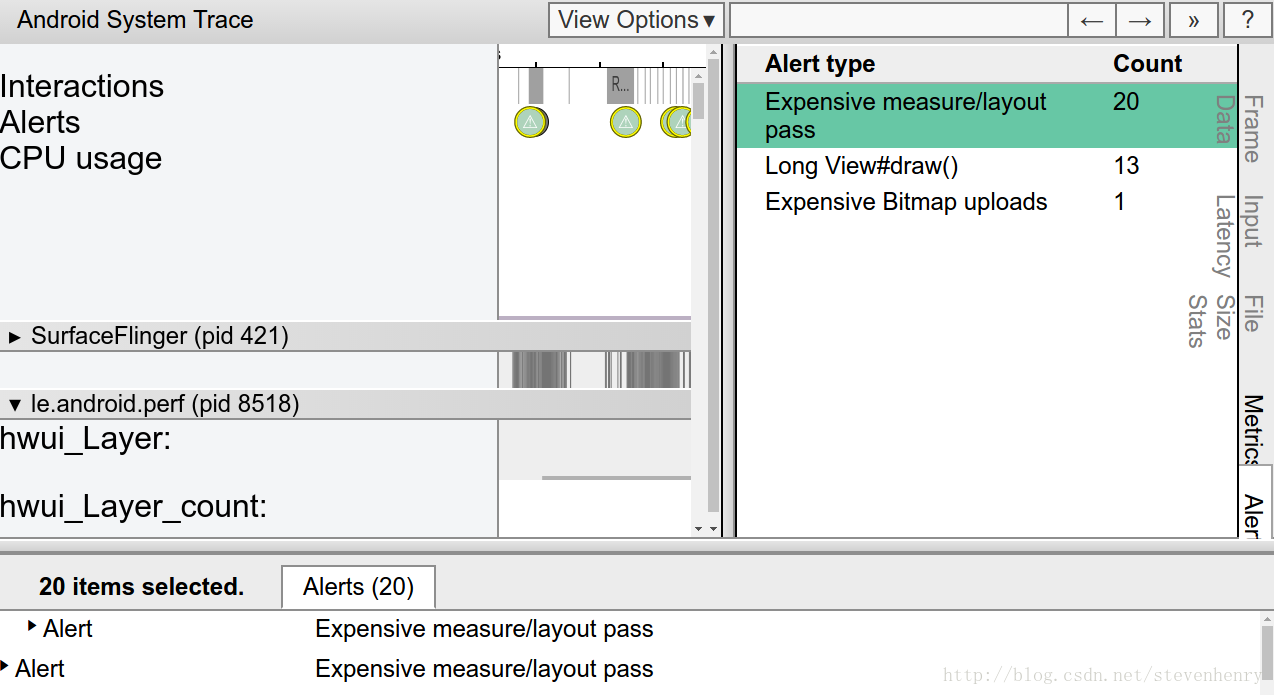

在使用ConstraintLayout的布局版本上运行Systrace工具时，您会看到在相同的20秒间隔内，测量/布局合格率要低得多。性能的改善是有意义的，现在我们保持视图层次平坦！

这里写图片描述

在相关说明中，我们仅使用布局编辑器构建了布局的ConstraintLayout变体，而不是手动编辑XML。为了使用RelativeLayout实现相同的视觉效果，我们可能需要手动编辑XML。

Measuring 的性能不同

我们通过使用Android 7.0（API级别24）中引入的OnFrameMetricsAvailableListener，分析了每种度量和布局通过两种类型的布局ConstraintLayout和RelativeLayout所花费的时间。此类允许您收集关于应用UI渲染的逐帧时间信息。

通过调用以下代码，您可以开始记录每帧UI操作：

window.addOnFrameMetricsAvailableListener(frameMetricsAvailableListener, frameMetricsHandler);

定时信息变为可用后，应用程序将触发frameMetricsAvailableListener（）回调。我们对度量/布局性能感兴趣，因此在检索实际帧持续时间时我们调用FrameMetrics.LAYOUT_MEASURE_DURATION。

Window.OnFrameMetricsAvailableListener {_, frameMetrics, _ ->val frameMetricsCopy = FrameMetrics(frameMetrics);// Layout measure duration in nanosecondsval layoutMeasureDurationNs = frameMetricsCopy.getMetric(FrameMetrics.LAYOUT_MEASURE_DURATION);

要了解有关FrameMetrics可以接收的其他类型的持续时间信息的更多信息，请参阅FrameMetrics API参考。

测试结果：ConstraintLayout is faster
我们的性能比较显示，ConstraintLayout在度量/布局阶段比RelativeLayout好40％左右：

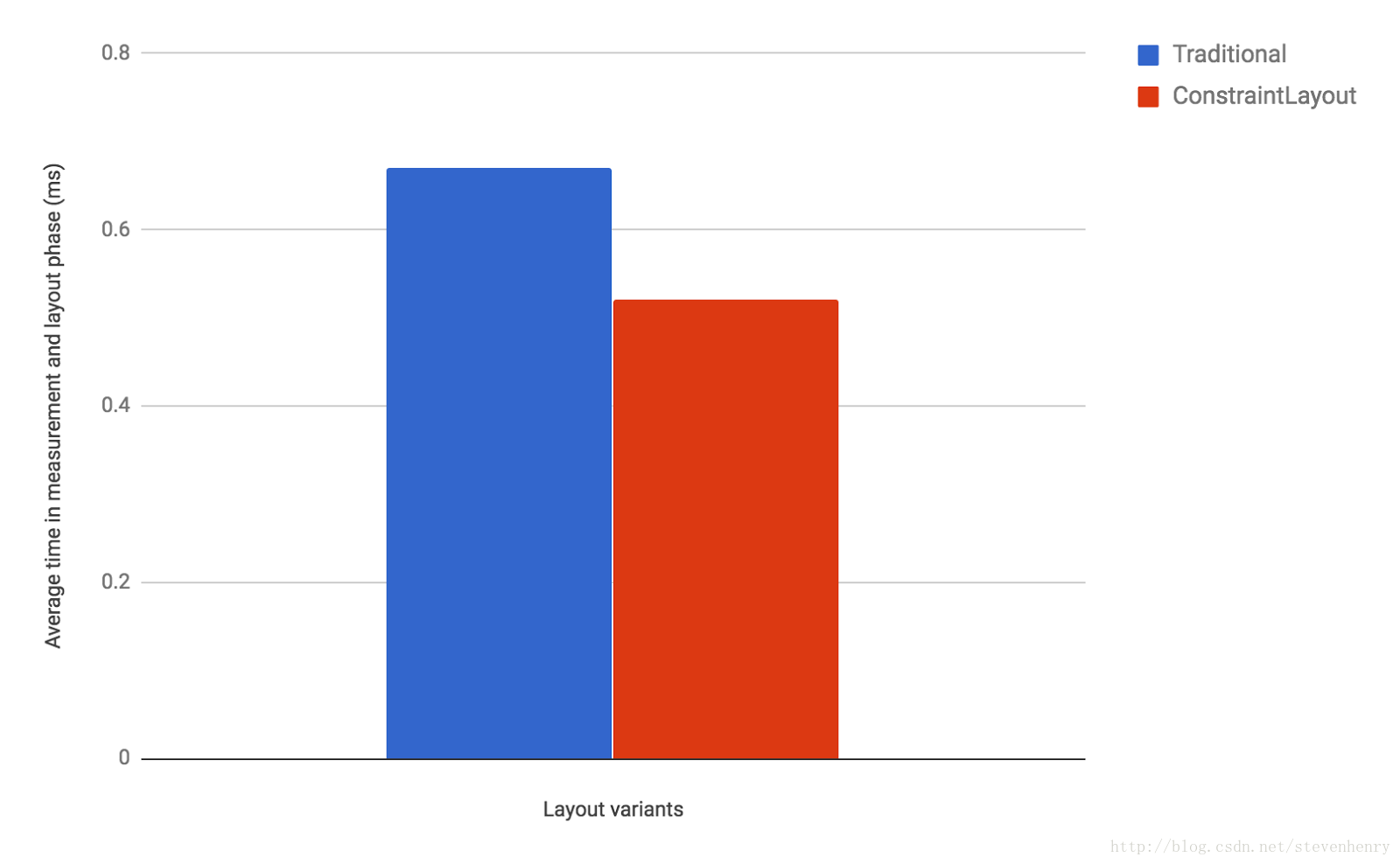

这里写图片描述

正如这些结果所示，ConstraintLayout可能比传统布局更具性能。此外，ConstraintLayout还有其他一些功能可以帮助您构建复杂和高性能的布局，正如在ConstraintLayout对象部分中所讨论的。有关详细信息，请参阅使用ConstraintLayout指南构建响应式UI。我们建议您在设计应用程序的布局时使用ConstraintLayout。几乎在所有情况下，如果以前需要深度嵌套的布局，ConstraintLayout应该是您的最佳布局，以实现最佳性能和易用性。
