【计算机系统设计】实践笔记（1）数据通路构建：取指部件分析

0 核心思想

根据指令功能，分析出需求，从而得出需要的部件、控制信号以及其他设计。

1. 针对的指令

取指阶段，针对所有指令，任何指令都需要进行取指。

2 功能（需求）分析

CPU的内部采用的是字节编址，每次取指之后，都进行PC + 4。

需要执行的操作是

取指令：M[PC]
更新PC：PC <- PC + 4

3 需要的部件

PC寄存器
加法器
指令存储器ROM

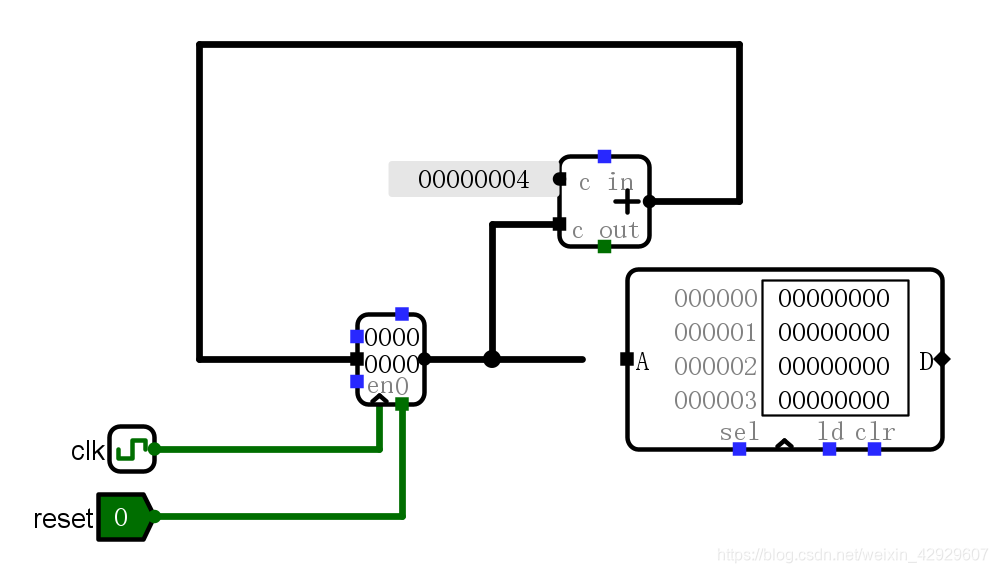

在这里插入图片描述

4 控制线（控制信号）

4.1 自身必须

clk：时钟信号（用于同步）
reset：复位信号（清零 clear）

问题：PC更新，是上升沿还是下降沿？

答：这取决于设计。

4.2 来源外部

无

5 数据线

数据线存储的就是ROM的地址
由于MIPS内部都是32位运算，所以PC寄存器必须是32位
外部的ROM不一定是32位，完全可以小于32位，只需要截断PC高位即可

特别注意： 此处我们PC使用的是字节编址的地址值，而ROM使用的是字编址的地址值，一个地址代表了一条32位指令，因此，除了PC高位截断，最低两位也要截断，根据字节对齐原则，PC的最低两位必然是00。

6 地址线

无

7 注意点

字节编址的PC值与字编址的ROM地址值要对应（去掉最低2位）

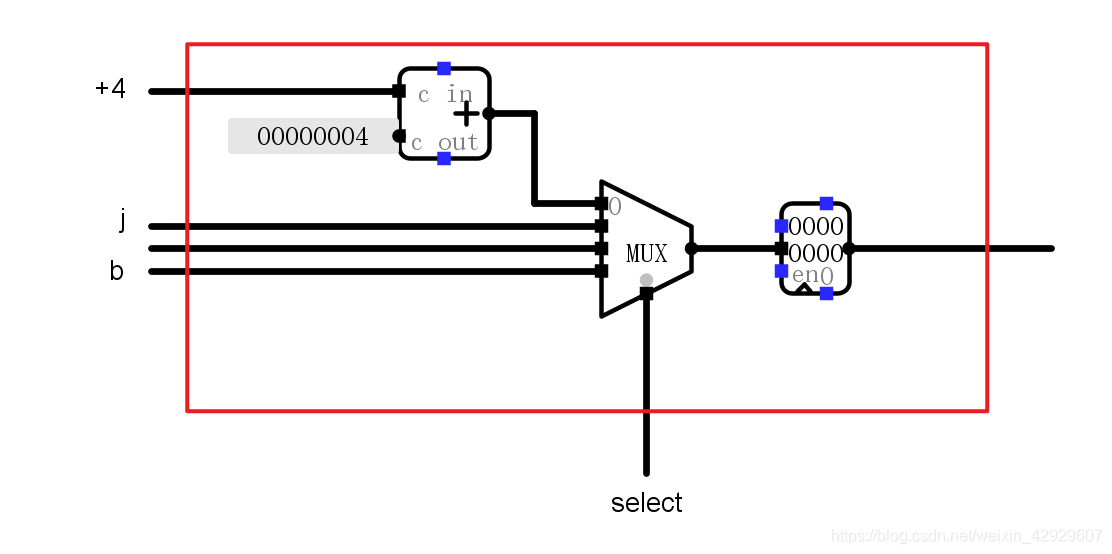

对于数据输入端，未来可能有多个来源，还会增加控制信号以及多个可选择的数据，以后再增加即可。
注意模块的独立性！

8 错误的代码：模块功能混杂了

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/12 20:31:59
// Design Name:
// Module Name: pc_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module pc_1(input clk,input rst_n,input [31:0] pcNew, // The PC value from outsideoutput [31:0] pcOld);reg [31:0] pc = 0;
assign pcOld = pc;
assign pcNew = pcOld;// Update PC register
always @(posedge clk)
beginif(rst_n == 1) // Xilinx 官方推荐：reset 高电平有效beginpc <= 0;endelsebeginpc <= pcNew + 4;end
endendmodule

来看看这个好像没什么错误的代码……

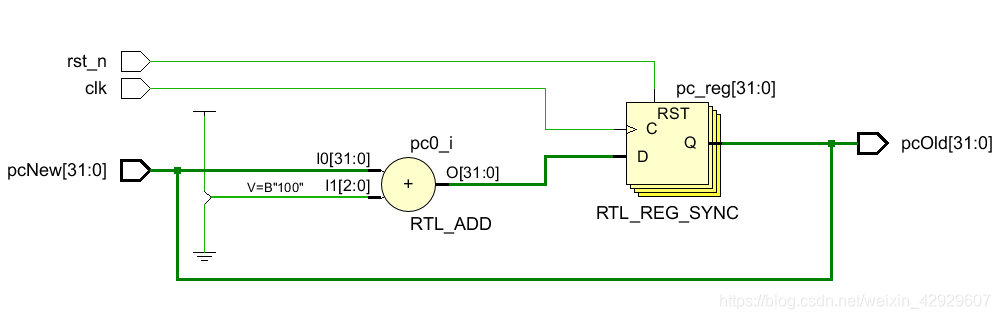

在这里插入图片描述
看起来，没什么错误呀！

但是，我们仿真一看：

module tb_pc_1;// pc_1 Parameters
parameter PERIOD  = 10;// pc_1 Inputs
reg   clk                                  = 0 ;
reg   rst_n                                = 1 ;
reg   [31:0]  pcNew                        = 0 ;// pc_1 Outputs
wire  [31:0]  pcOld                        ;initial
beginforever #(PERIOD/2)  clk=~clk;
endinitial
begin#(PERIOD*2) rst_n  =  0;
endpc_1  u_pc_1 (.clk                     ( clk           ),.rst_n                   ( rst_n         ),.pcNew                   ( pcNew  [31:0] ),.pcOld                   ( pcOld  [31:0] )
);endmodule

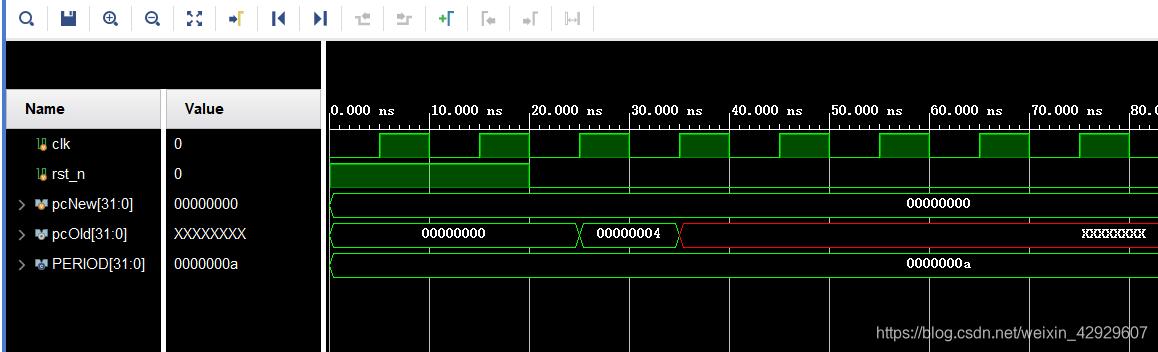

在这里插入图片描述尴尬了，那么问题在哪里?

关注x，这说明，可能

没有输入这个信号，这显然不可能
信号冲突了，0和1一起输入，导致变成x

这里，我们看看发生了什么。

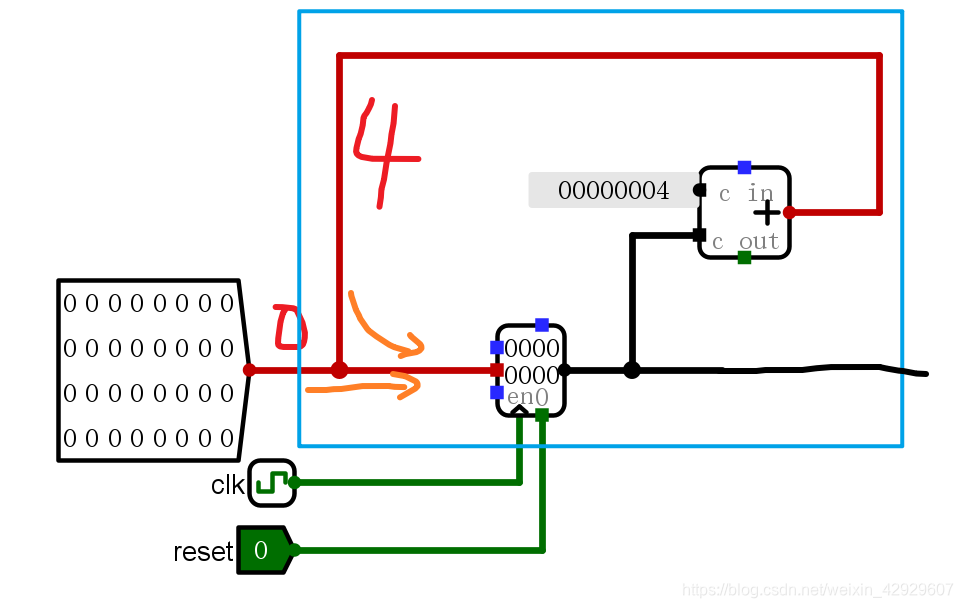

在这里插入图片描述
蓝色框出来的是内部，蓝色外部是外部信号。

很明显……我们的+4应该在外部执行，而不是内部……内部的4和外部的0撞一起了。

总结： 模块独立性非常重要，外部就是外部，内部就是内部，功能不要混杂在一起……

9 正确的代码

pc.v

module pc_1(input clk,input rst_n,input [31:0] pcNew, // The PC value from outside.output [31:0] pcOld);reg [31:0] pc = 0;
assign pcOld = pc;// Update PC register
always @(posedge clk)
beginif(rst_n == 1) // Xilinx 官方推荐：reset 高电平有效beginpc <= 0;endelsebeginpc <= pcNew + 4;end
endendmodule

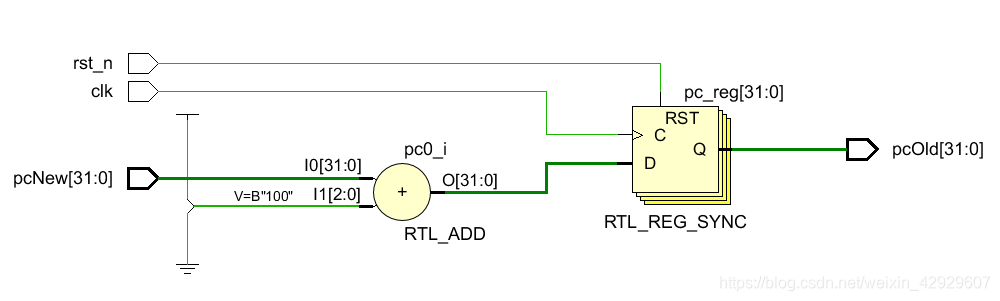

RTL优化结果
在这里插入图片描述

测试的时候注意将pcNew和pcOld接一起。
tb_pc.v

module tb_pc_1;// pc_1 Parameters
parameter PERIOD  = 10;// pc_1 Inputs
reg   clk                                  = 0 ;
reg   rst_n                                = 1 ;
// reg   [31:0]  pcNew                        = 0 ;// pc_1 Outputs
wire  [31:0]  pcOld                        ;initial
beginforever #(PERIOD/2)  clk=~clk;
endinitial
begin#(PERIOD*2) rst_n  =  0;
endpc_1  u_pc_1 (.clk                     ( clk           ),.rst_n                   ( rst_n         ),.pcNew                   ( pcOld  [31:0] ),.pcOld                   ( pcOld  [31:0] )
);

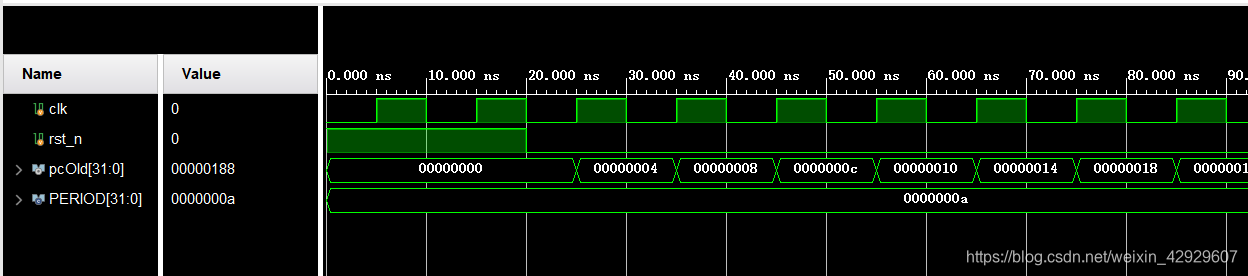

在这里插入图片描述
这次就对啦！
