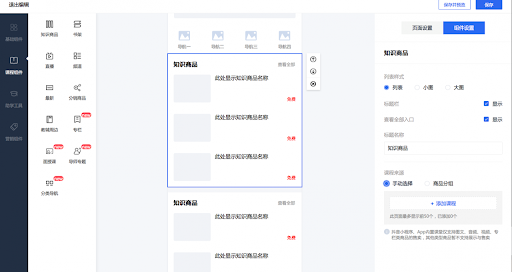

一、目标实现
左侧：为可用的组件列表，可拖动任一组件到中间的预览区域
中间：为页面预览效果页面，选中任一组件，可在右侧进行参数配置
右侧：为组件的参数配置（选中中间的组件时出现），页面配置（选中页面管理tab按钮时出现），组件管理（选中组件管理tab时出现），更改配置，中间的预览区域立即更新视图
对于电商类的小程序，这种微页面有大量的需求，频繁的改动页面样式、结构和内容，以及发布内嵌的H5页面，后台做到灵活可配置。可免去频繁发布小程序的烦恼。
二、开发设计规范
后台部分

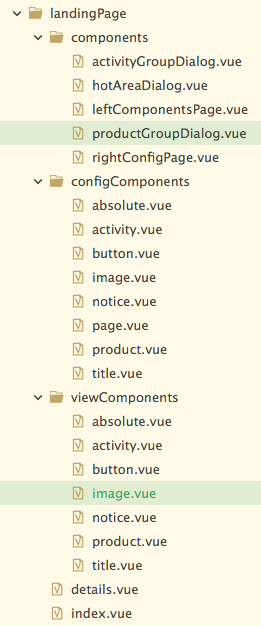

管理后台文件目录结构
1. 可将以上的页面进行模块拆分：
components目录放一些常用的组件，leftComponentsPage.vue和rightConfigPage.vue分别为左侧和右侧的集成组件
configComponents目录是右侧显示的对应组件和页面的配置相关的组件，每个组件对应一个配置，封装成对应的组件
viewComponents目录放置组件对应的样式结构代码，每个组件封装成一个样式组件，名称和配置组件一一对应
details.vue为整合页面，分别调用左侧的leftComponentsPage.vue组件和右侧的rightConfigPage.vue组件，以及中间预览遍历组件按需加载样式组件

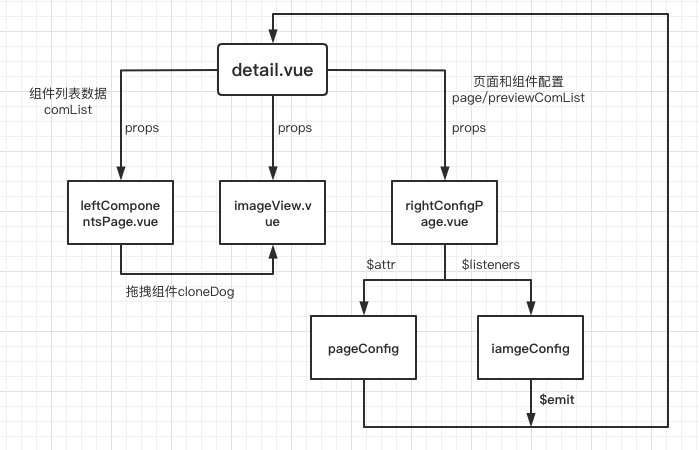

2. 数据流方向
3. 组件数据格式
以图片组件为例：
{"image":{"showMethod":"YHYG", // 显示的排列方式，一行一个"borderWidth":0, "pageMargin":0,"maxImageNum":10,"cornerType":"ZJ","imageType":"normal","showNum":6,"indicator":"style1","items":[{"title":"","imageUrl":"","imageWidth":345,"imageHeight":241,"action":"webview","maAppid":"","maPagePath":"","extLink":"","actionArea":"hotArea","hotAreas":{"width":100,"height":100,"xAxis":128,"yAxis":63}}]}
}
image下面为组件的属性，由云端接口直接返回，items下面的每一项对应单个图片属性，右侧配置区域可对每个属性进行配置，每上传一张图片，往items里增加一项
4. 视图组件结构和对应样式
<template>
<!-- 组件1：图片组件 -->
<div class="component-wrapper image-component" :style="wrapperStyle">
<div class="image-list"><div :style="imgItemStyle" class="image-item" v-for="(img, imgIndex) in imgObject.items" :key="imgIndex"><img class="image" :src="img.imageUrl ? img.imageUrl : defaultImg">
<div :class="['hotarea', debugMode ? 'debug' : '' ]" :style="img.hotAreaStyle"
@click="redirectPageTo(img.action, img.extLink, img.maAppid, img.maPagePath)" v-if="img.action !== 'nothing'">
</div></div>
</div>
</div>
</template>
类名为component-wrapper的图层为最外层，宽度为屏幕宽度100%（后台预览页面宽度定为375px），为这个图层设置左右padding值为组件传过来的pageMargin的大小
computed: {wrapperStyle() {return {padding-left: this.comData.image.pageMargin + 'px',padding-right: this.comData.image.pageMargin + 'px'}}
}
通过传入组件数据items数组数据，动态计算相关图层样式动态绑定到对应的元素上热区hot-area图层样式对象hotAreaStyle根据组件是否开启点击交互，是默认全区域还是选定区域计算而来
computed: {imgObject() {this.comData.image.items.map((item) => {if (item.action !== 'nothing') {item.hotAreaStyle = {width: (item.actionArea === 'hotArea' ? item.hotAreas.width : item.imageWidth) + 'px',height: (item.actionArea === 'hotArea' ? item.hotAreas.height : item.imageHeight) + 'px',left: item.actionArea === 'hotArea' ? item.hotAreas.xAxis + 'px' : 0 ,top: item.actionArea === 'hotArea' ? item.hotAreas.yAxis + 'px' : 0}}})return this.comData.image}
}
小程序端
1. 小程序端页面组件开发
小程序端的页面样式和结构可以部分复用viewComponents中的代码，只需将结构标签div改为view，将img改为image，v-if改为wx:if，v-for改为wx:for对应组件放在根目录下的custom-components下的microPage目录里
主页面放在subpackage下面的microPage下
<view class="page-com" wx:for="{{ comData }}" wx:for-item="item" wx:key="index" wx:if="{{ pageStatus === 'ON' && pageDelete === 'NORMAL' }}"><!-- 图片组件渲染 --><image-view comData="{{ item.components }}" wx:if="{{ item.comType === 'image' }}" /><!-- 按钮组件渲染 --><button-view comData="{{ item.components }}" wx:if="{{ item.comType === 'btn' }}" /><!-- 悬浮组件渲染 --><absolute-view comData="{{ item.components }}" showCom="{{ showCom }}" wx:if="{{ item.comType === 'absolute' }}" />
</view>
循环遍历传过来的页面组件数据，渲染不同的组件拿image图片组件举例，它的结构代码
<!-- 组件1：图片组件 -->
<view class="component-wrapper image-component" style="{{ wrapperStyle }}"><view class="image-list"><view class="image-item" wx:for="{{ imgObject.items }}" wx:for-index="imgIndex" wx:for-item="img"wx:key="imgIndex"><image class="image" src="{{ img.imageUrl }}" style="width: {{ img.imageWidth }}px;" wx:if="{{ img.imageUrl }}" mode="widthFix"></image><view class="hotarea" style="{{ img.hotAreaStyle }}" wx:if="{{ img.action !== 'nothing' }}"bindtap="redirectPageTo" data-com="{{ img }}"></view></view></view>
</view>
由于小程序里面不支持动态样式绑定，我们将样式拼接成字符串，加入到组件列表里，另外后台传过来的像素单位是px，需要做转化rpx
attached() {this.data.comData.image.items.map((item) => {if (this.data.comData.image.action !== 'nothing') {let width = item.actionArea === 'hotArea' ? item.hotAreas.width : item.imageWidthlet height = item.actionArea === 'hotArea' ? item.hotAreas.height : item.imageHeightlet left = item.actionArea === 'hotArea' ? item.hotAreas.xAxis : 0let top = item.actionArea === 'hotArea' ? item.hotAreas.yAxis : 0item.hotAreaStyle = 'width: ' + app.pxToRpx(width) + 'rpx;height: ' +app.pxToRpx(height) + 'rpx;left: ' + app.pxToRpx(left) + 'rpx;top: ' + app.pxToRpx(top) + 'rpx;'}})this.setData({wrapperStyle: 'padding: 0 ' + app.pxToRpx(this.data.comData.image.pageMargin) + 'px',imgObject: this.data.comData.image})
}
像素单位转化方法封装在app下
pxToRpx(value) {return value * (750 / this.globalData.system.windowWidth);
}
三、开发步骤
后台部分
1. 增加组件图标
首先在leftComponentsPage.vue为该组件指定显示的图标
comList(val) {val.map((item) = >{switch (item.type) {case 'image':item.icon = 'pic';break;case 'absolute':item.icon = 'absolutebtn';break;case 'btn':item.icon = 'operation';break;default:item.icon = 'pic'break;}}) this.buildComList = val
}
2. 给组件增加配置文件
在configComponents目录下新增 组件名.vue 对应的配置文件，然后在components下的rightConfigPage.vue中引入该组件
<!-- 组件配置 -->
<div v-else-if="activeBtn === 'com'">
<!-- 1、图片组件 -->
<image-config v-if="previewComList[selectedComIndex].type === 'image'"
v-on="$listeners":configData="previewComList[selectedComIndex]"></image-config>
<!-- 2、悬浮按钮组件 -->
<absolute-config v-if="previewComList[selectedComIndex].type === 'absolute'"v-on="$listeners" :configData="previewComList[selectedComIndex]"></absolute-config>
<!-- 3、按钮组件 -->
<btn-config v-if="previewComList[selectedComIndex].type === 'btn'"
v-on="$listeners":configData="previewComList[selectedComIndex]"></btn-config>
</div>
配置文件通过props接收传过来的configData数据，赋值给本地的data里面的configs，配置文件里的input通过v-mode监听改变configs，然后通过监听configs数据调用$emit调用父组件传过来的方法，达到数据从父组件 -> 孙子组件 -> 父组件的响应式
3. 给预览页面增加组件
在viewComponents下新建组件名.vue文件，然后在detail.vue中引入
<div :style="{position: 'relative'}" v-for="(com, comIndex) in previewComList" :key="comIndex"><div :class="['com-area', selectedComIndex === comIndex ? 'border-selected' : '']" @click="selectCom(com, comIndex)"><!-- 组件1：图片组件 --><image-view :comData="com.configObj" :debugMode="debug" v-if="com.type ==='image'"></image-view><!-- 组件2：悬浮按钮组件 --><absolute-view :comData="com.configObj" :debugMode="debug" v-if="com.type ==='absolute'"></absolute-view><!-- 组件删除按钮 --><div v-if="selectedComIndex === comIndex" class="delete-com-btn" @click="deleteCom(com, comIndex)"><i class="el-icon-delete"></i></div>
</div>
小程序端
1. 增加组件对应的视图组件
在根目录custom-components下面的landingPage下新建以组件名命名的目录，里面包含js,json,wxml,wxss文件，在subpackage/landingPage/index.json中引入该组件
"usingComponents": {"image-view": "../../custom-components/landingPage/image/index","button-view": "../../custom-components/landingPage/button/index","absolute-view": "../../custom-components/landingPage/absolute/index"
}
在subpackage/landingPage/index.wxml文件中增加组件代码
<!-- 图片组件渲染 -->
<image-view comData="{{ item.components }}" wx:if="{{ item.comType === 'image' }}" />

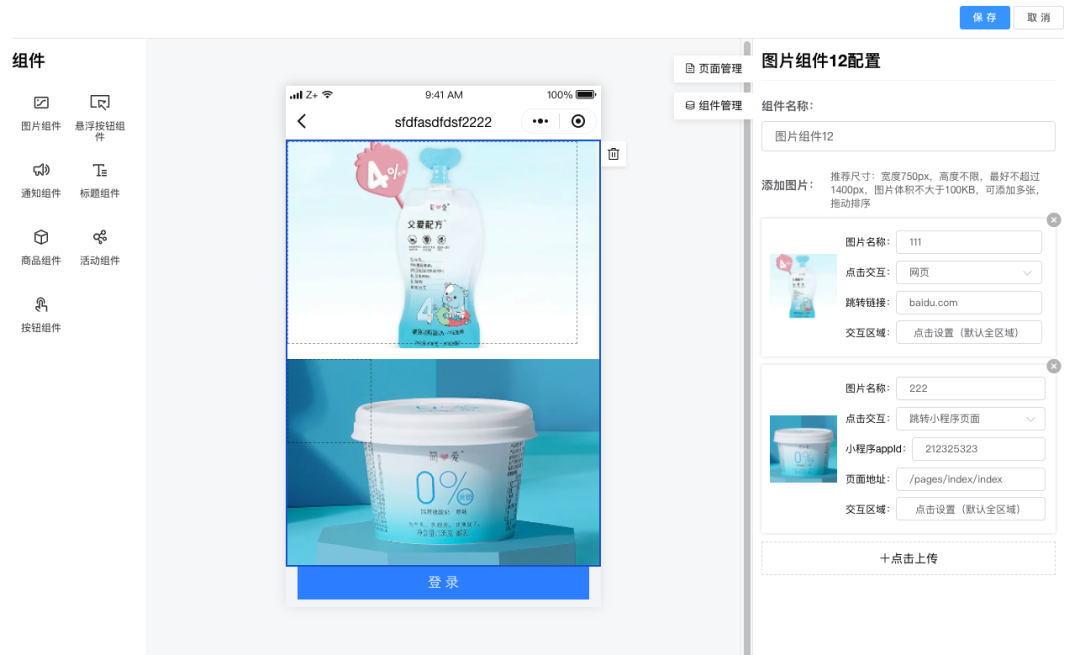

最终实现
四. 注意事项
小程序端需要做单位转化，将传过来的px统一转成rpx用
小程序中组件中的wxml文件中每个热区的hotarea元素需要增加一个监控的class，命名以hotarea-xxx（xxx为后台定义热区的时候的命名）
