表达系统设计

设计不仅涉及类以及它们之间的关系。 这也与合作和行为有关。 关于用例，状态和活动。

交流设计的主要形式如下。 由于UML的普及性， UML被用作参考，但是没有人会受其符号或术语的约束，因为重点应该放在有效的沟通上。

结构体

概述图

使用一组描述部署策略，程序包，模块和组件的图来描述系统结构概述。

最高级别的概述之一是部署，按照应用程序使用的基础结构实体进行描述。 UML描述了实现该目的的部署图 ，该部署图由节点组成，例如Web服务器，应用程序服务器，数据库服务器和客户端。

系统中部署的组件具有外部依赖性。 这些应记录在案。 UML为此目的规定了程序包图 ，它描述了程序包合并和导入关系。

详细图表

在较低的层次上，通过展示类及其之间的关系来描述系统的结构。

类图

类图描述了系统的类，包括它们的属性，操作（或方法）以及它们之间的关系。

关系可以具有多种类型，例如，依赖性，关联性，组成，继承。 应该清楚地表达它们，以便开发人员团队可以手动设计系统，也可以使用根据类图生成类的工具来设计系统。

在UML中 ，类成员可以具有以下类型的可见性：

• 公开 ：+
• 私人的 ：–
• 受保护的 ：＃
• 派生 ：/，该属性是根据另一个元素的属性计算得出的
• 包装方式 ：〜

在UML中 ，定义了以下关系：

• 关联 ：表示一系列链接，可以是单向或双向的； 关联可以被命名；
• 继承/泛化 ：一类是另一类的专门形式
• 实现/实现 ：一个类实现一个接口
• 依赖性 ：两个元素之间的单向关系，当对一个元素的更改导致需要更改另一个元素时发生
• 集合 ：“具有”关联，只能是双向的； 在聚合关系中，聚合组件可以存在于容器外部
• 组成 ：更强大的聚集关系，其中聚集的组件不能“存在”于容器外部，例如汽车的引擎

类结构图

这种类型的图显示了类的内部结构。 它们可以包括其协作者如何与之交互以及如何与之交互。

在UML中 ， 复合结构图包括内部零件，端口和连接器。 端口促进了班级内部以及与外界的交流。 连接器位于零件和端口之间。

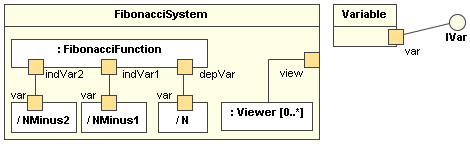

斐波那契系统的复合结构图如下所示：

互动互动

一个系统内发生的交互与其结构一样重要，甚至更多。 实际上，行为是用户所体验的，因此对其进行精确描述和早期建模可以使参与该项目的每个人都省去很多麻烦。

用例

用户与系统进行交互以满足目标。 实现目标所需的一组交互作用形成一个用例 。

与一组用户故事相反，表示这些交互对于以紧凑形式可视化需求非常重要。 UML定义了用例图 ，其中涉及不同的参与者和系统。

互动概述

在更高的层次上，可以用模块之间的交互来描述系统，通常是为了建模控制流。 就此而言， UML定义了交互概述图和活动图 。 交互概述图可以描述由多个交互组成的控制流，而活动图的详细程度较低，描述了实际条件，逻辑和动作。

详细互动

消息序列图捕获了协作类之间的操作顺序。 在UML中 ，它们称为序列图。 这些类型的图不仅描述了类如何交互，而且还包括时间元素，建立了交互的顺序或顺序：

水平箭头显示两个协作者之间交换的消息。 垂直线（也称为生命线）捕获了两个类之间可能发生的所有通信。

州

在具有复杂约束和条件的环境中，系统状态可能难以可视化。 最直观地讲，该系统可以表示为状态机，其节点数量与状态一样多，并且条件会在附加到标记过渡的箭头的状态之间进行切换。 为了提高可读性，应抽象出复杂的条件并以简洁的方式表达。

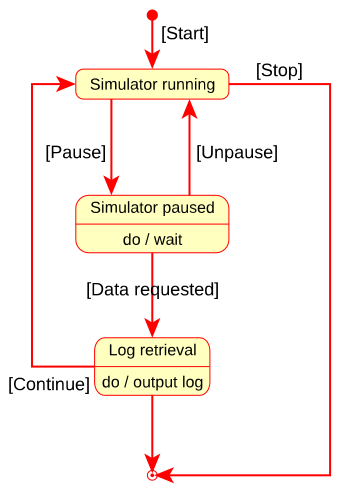

在UML中 ，状态图使用标准化表示法表示状态。 实心圆表示初始状态。 空心圆代表最终状态。 圆角矩形表示给定的命名状态。 箭头表示与事件相关的过渡。 还提供了事件名称：

建模技术

可以使用文本和图形两种基本方法来描述设计。 通常，人们倾向于对图像更感兴趣，但文本模型倾向于更具描述性。 存在混合功能，可以同时进行高级概述和可视化详细信息的功能。

执行文本建模，以形式化语言表达需求。 这些模型倾向于以牺牲总体概观为代价提供更多细节。 在某些方面，创建速度被认为比图形方法要高，因为在图形方法中，设计人员需要在鼠标和键盘之间进行切换。 格式化趋向于更快，更高质量。 同样，鉴于基于文本的格式，版本控制的使用变得更加自然。

但是，对于文本建模，理解模块往往是一项更具挑战性的任务。 更现代的工具提供了显示基于树的结构或状态机的方法来克服此问题，但这并不总是足够的。 无法解决的一个特定问题仍然是动画和仿真，如果需要，应将其视为转向图形方法的基础。

使用图形建模，用户无需使用建模工具即可学习任何东西。 设计往往不太像编程，因为用户可以将更多的内容与他们要建模的概念联系起来。 学习系统时，从高级到低级再回到高级很容易。

结论

交流设计与设计同等重要。 必须避免将设计锁定在开发人员的思想和/或代码中。 相反，应该有效地进行沟通，以便项目中的每个人都可以访问它。
