云原生 - Istio可观察性之监控(四)

作者：justmine
头条号：大数据与云原生
微信公众号：大数据与云原生
创作不易，在满足创作共用版权协议的基础上可以转载，但请以超链接形式注明出处。
为了方便阅读，微信公众号已按分类排版，后续的文章将在移动端首发，想学习云原生相关知识，请关注我。

一、回顾

云原生 - 体验Istio的完美入门之旅(一)

云原生 - Why is istio(二)

云原生 - Istio可观察性之分布式跟踪(三)

[请持续关注...]

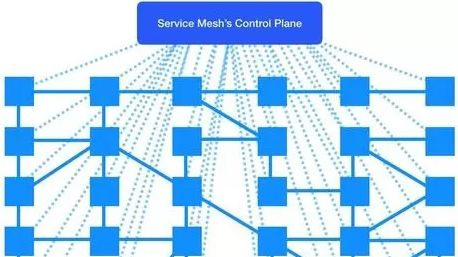

如前所述，业务微服务化后，每个单独的微服务可能会有很多副本，多个版本，这么多微服务之间的相互调用、管理和治理非常复杂，Istio统一封装了这块内容在代理层，最终形成一个分布式的微服务代理集群(服务网格)。管理员通过统一的控制平面来配置整个集群的应用流量、安全规则等，代理会自动从控制中心获取动态配置，根据用户的期望来改变行为。

话外音：借着微服务和容器化的东风，传统的代理摇身一变，成了如今炙手可热的服务网格。

Istio就是上面service mesh架构的一种实现，通过代理(默认是envoy)全面接管服务间通信，完全支持主流的通信协议HTTP/1.1，HTTP/2，gRPC ，TCP等；同时进一步细分控制中心，包括Pilot、Mixer、Citadel等。

话外音：后面系列会详细介绍控制中心的各个组件，请持续关注。

整体功能描述如下：

连接(Connect)
控制中心从集群中获取所有微服务的信息，并分发给代理，这样代理就能根据用户的期望来完成服务之间的通信(自动地服务发现、负载均衡、流量控制等)。
保护(Secure)
所有的流量都是通过代理，当代理接收到未加密流量时，可以自动做一次封装，把它升级成安全的加密流量。
控制(Control)
用户可以配置各种规则(比如 RBAC 授权、白名单、rate limit 、quota等)，当代理发现服务之间的访问不符合这些规则，就直接拒绝掉。
观察(Observe)
所有的流量都经过代理，因此代理对整个集群的访问情况知道得一清二楚，它把这些数据上报到控制中心，那么管理员就能观察到整个集群的流量情况。

二、前言

作为服务网格的一个完整解决方案，为了追求完美，Istio高度抽象并设计了一个优雅的架构，涉及到众多的组件，它们分工协作，共同组成了完整的控制平面。为了更好地学习如何运用Istio的连接、安全、控制、可观察性全面地治理分布式微服务应用，先从战略上鸟瞰Istio，进一步从战术上学习Istio将更加容易，故作者决定从可观察性开始Istio的布道，先体验，再实践，最后落地，一步步爱上Istio，爱上云原生，充分利用云资源的优势，解放应用开发工程师的双手，使他们仅仅关注业务实现，让专业的人做专业的事，为企业创造更大的价值。

三、Istio的可观察性

1. 日志

当流量流入服务网格中的微服务时，Istio可以为每个请求生成完整的记录，包括源和目标的元数据等。使运维人员能够将服务行为的审查控制到单个微服务的级别。

2. 监控

Istio基于监控的4 个黄金信号(延迟、流量、错误、饱和度)来生成一系列的服务指标，同时还提供了一组默认的服务网格监控大盘。

话外音：Istio还为服务网格控制平面提供了更为详细的监控指标。

3. 分布式跟踪

Istio根据采样率为每个请求生成完整的分布式追踪轨迹，以便运维人员可以理解服务网格内微服务的依赖关系和调用流程。

可以看出，Istio的可观察性，致力于解决两方面的问题：

1、症状：什么病？

是Istio的问题？
哪个Istio组件的问题？
[...]

2、原因：为什么得这种病？

怎样跟踪、分析、定位？
是异常，还是偶然事件？
[...]

知晓了症状(什么)和原因(为什么)，治病应该就信手拈来了吧，如果还不知如何治病，那就去格物致知吧。

话外音：不仅如此，Istio还支持按需降级或关闭某些功能的能力，请持续关注。

四、Why - 为什么需要监控？

在软件形态上，Service Mesh将业务系统中的非业务功能剥离到独立的中间件系统中。同时，为了解耦运维，以Sidecar的方式将中间系统注入到业务容器内，在落地过程中难免会面临稳定性、运维模式变化等诸多的问题与挑战，如何确保网格的生产稳定和可靠呢？

从设计之初，Istio都致力于建设一个高可用的基础架构，以防止服务质量降低而影响业务本身。为了跟踪分布式系统中的每个信号，Istio基于Google网站可靠性工程师小组(SRE)定义的四个监控关键指标，全面而详细地监控业务系统和自身。

黄金四信号：

延迟(Latency)
处理请求的时间，即发送请求和接收响应所需的时间，比如：请求成功与请求失败的延迟。
在微服务中提倡“快速失败”，特别要注意那些延迟较大的错误请求。这些缓慢的错误请求会明显影响系统的性能，因此追踪这些错误请求的延迟是非常重要的。
流量(Traffic)
也称吞吐量，用于衡量系统的容量需求，即收到多少请求，比如：请求率(HTTP请求数/秒)。
对于分布式系统，它可以帮助您提前规划容量以满足即将到来的需求等。
错误(Errors)
衡量系统发生的错误情况，比如：请求错误率。
饱和度(Saturation)
衡量网络和服务器等资源的负载，主要强调最能影响服务状态的受限制资源。
每个资源都有一个限制，之后性能将降低或变得不可用。了解分布式系统的哪些部分可能首先变得饱和，以便在性能下降之前调整容量。

黄金四信号几乎深度覆盖了所有想知道到底怎么回事的相关信息，既是监控系统发现问题的关键，也是保障高可用基础性框架的关键。

话外音：分布式系统不同于单体应用，监控信号是异常检测的关键，是预警的重要积木。

五、What - Istio的监控？

为了监控应用服务行为，Istio为服务网格中所有出入的服务流量都生成了指标，例如总请求数、错误率和请求响应时间等。

为了监控服务网格本身，Istio组件可以导出自身内部行为的详细统计指标，以提供对服务网格控制平面功能和健康情况的洞察能力。

话外音：Istio指标收集可以由运维人员配置来驱动，即运维人员决定如何以及何时收集指标，以及收集的详细程度，灵活地调整指标收集策略来满足个性化的监控需求。

代理级别指标

Istio指标收集从sidecar代理(Envoy)开始，它为通过代理的所有流量(入站和出站)生成一组丰富的指标，同时允许运维人员为每个工作负载实例(微服务)配置如何生成和收集哪些指标。

Envoy统计信息收集详细说明：https://www.envoyproxy.io/docs/envoy/latest/intro/arch_overview/observability/statistics.html?highlight=statistics

服务级别指标

除了代理级别指标之外，Istio还提供了一组用于监控服务通信的指标。这些指标涵盖了四个基本的服务监控需求：延迟、流量、错误、饱和度，同时Istio也提供了一组默认的仪表盘，用于监控基于这些指标的服务行为。

默认的Istio指标由Istio提供的配置集定义并默认导出到Prometheus。运维人员可以自由地修改这些指标的形态和内容，更改它们的收集机制，以满足各自的监控需求。

备注：运维人员也可以选择关闭服务级别指标的生成和收集。

控制面板指标

每一个Istio的组件(Pilot、Galley、Mixer等)都提供了对自身监控指标的集合。这些指标容许监控Istio自己的行为。

六、How - Istio监控是如何工作的？

1、部署监控大盘

root@just:~# istioctl manifest apply --set values.grafana.enabled=true
[...]
✔ Finished applying manifest for component Grafana.
[...]
root@just:~# kubectl -n istio-system get svc grafana -o yaml
apiVersion: v1
kind: Service
[...]name: grafananamespace: istio-system
spec:[...]type: NodePortports:[...]nodePort: 3000[...]

话外音：测试环境使用NodePort联网，仅供参考。

浏览器访问：http://[主机IP]:3000/dashboard/db/istio-mesh-dashboard。

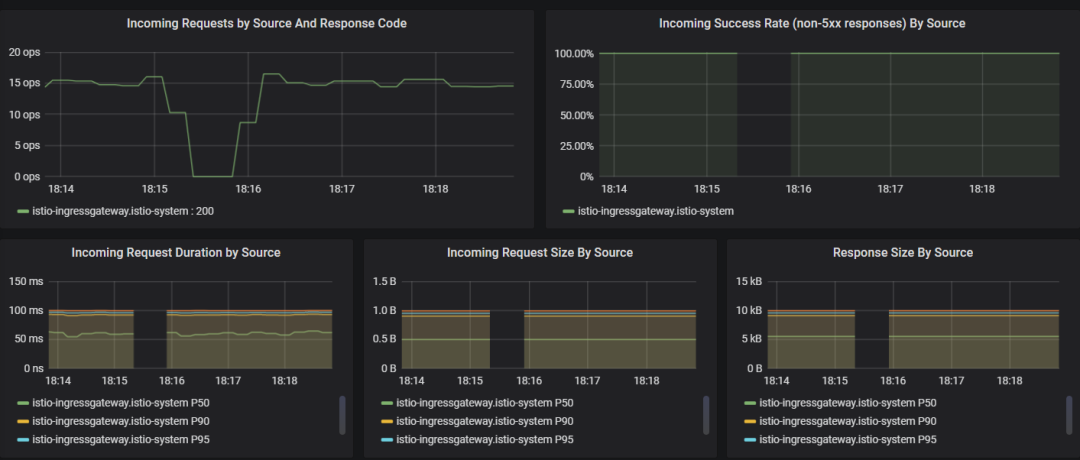

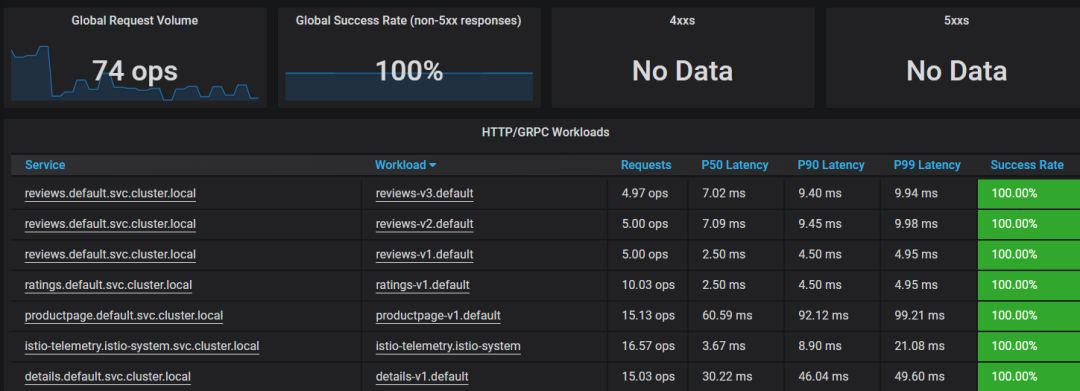

微服务应用BookInfo监控大盘

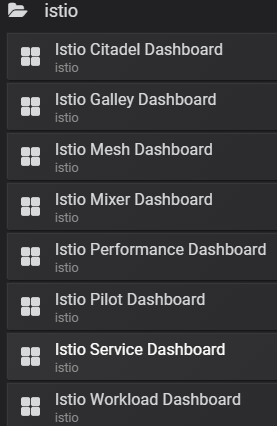

为了更好的阅读体验，上面仅截取了部分监控，可以看出监控的四个黄金信号吧，同时，为了使指标统计更精确，有的指标还通过P50、P90、P99维度分别展示，避免长尾误导。除了业务监控，Istio也提供了自身平台的监控大盘，如下：

可以看出Istio的默认监控大盘非常全面，该监控的都监控起来了，到目前为止，大家已经从整体上了解和体验Istio的监控体系。

2、扩展新指标

为了支持个性化监控需求，Istio支持自定义指标来扩展监控体系，下面将添加一个新指标(将每个请求计数两次)，并发送到Prometheus。

备注：Istio也支持自定义Mixer Adapter来支持其他监控后端。

2.1 定义指标

创建名为doublerequestcount的新指标，告诉Mixer如何根据Envoy报告的属性为请求创建指标维度和生成值，即对于doublerequestcount的每个instance，指示Mixer为它提供值2。

备注：Istio将为每个请求生成一个Instance。

# Configuration for metric instances
apiVersion: config.istio.io/v1alpha2
kind: instance
metadata:name: doublerequestcount # metric namenamespace: istio-system
spec:compiledTemplate: metricparams:value: "2" # count each request twice# 表示指标的维度，为prometheus指标的{}部分。# 参考: {destination="",instance="",job="",message="",reporter="",source=""}`dimensions:reporter: conditional((context.reporter.kind | "inbound") == "outbound", "client", "server")source: source.workload.name | "unknown"destination: destination.workload.name | "unknown"message: '"twice the fun!"'monitored_resource_type: '"UNSPECIFIED"'

2.2 定义指标处理器

创建能够处理生成的instances的handlers，即告诉Prometheus适配器如何将收到的指标转换为Prometheus格式的指标。

# Configuration for a Prometheus handler
apiVersion: config.istio.io/v1alpha2
kind: handler
metadata:name: doublehandlernamespace: istio-system
spec:compiledAdapter: prometheusparams:metrics:# Prometheus metric name- name: double_request_count # Mixer instance name (完全限定名称)instance_name: doublerequestcount.instance.istio-system kind: COUNTER# 此处标签为doublerequestcount instance配置的dimensions。label_names:- reporter- source- destination- message

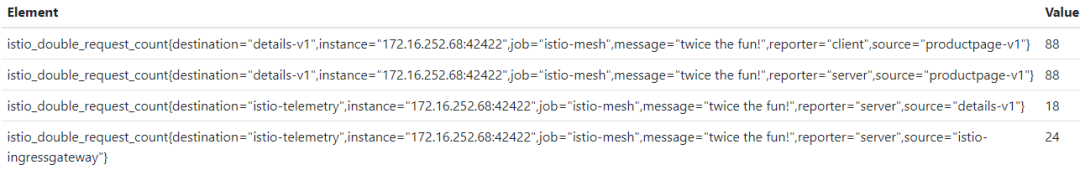

在指标名称之前，Prometheus适配器会添加了istio_前缀，因此该指标在Prometheus中最终名称为 istio_double_request_count。

2.3 关联指标到处理器

根据一组rules向handlers分配instances，如下将网格中的所有请求生成的指标都发送到doublehandler处理器，也可以使用match条件，筛选指标。

# Rule to send metric instances to a Prometheus handler
apiVersion: config.istio.io/v1alpha2
kind: rule
metadata:name: doublepromnamespace: istio-system
spec:actions:- handler: doublehandlerinstances: [ doublerequestcount ]
