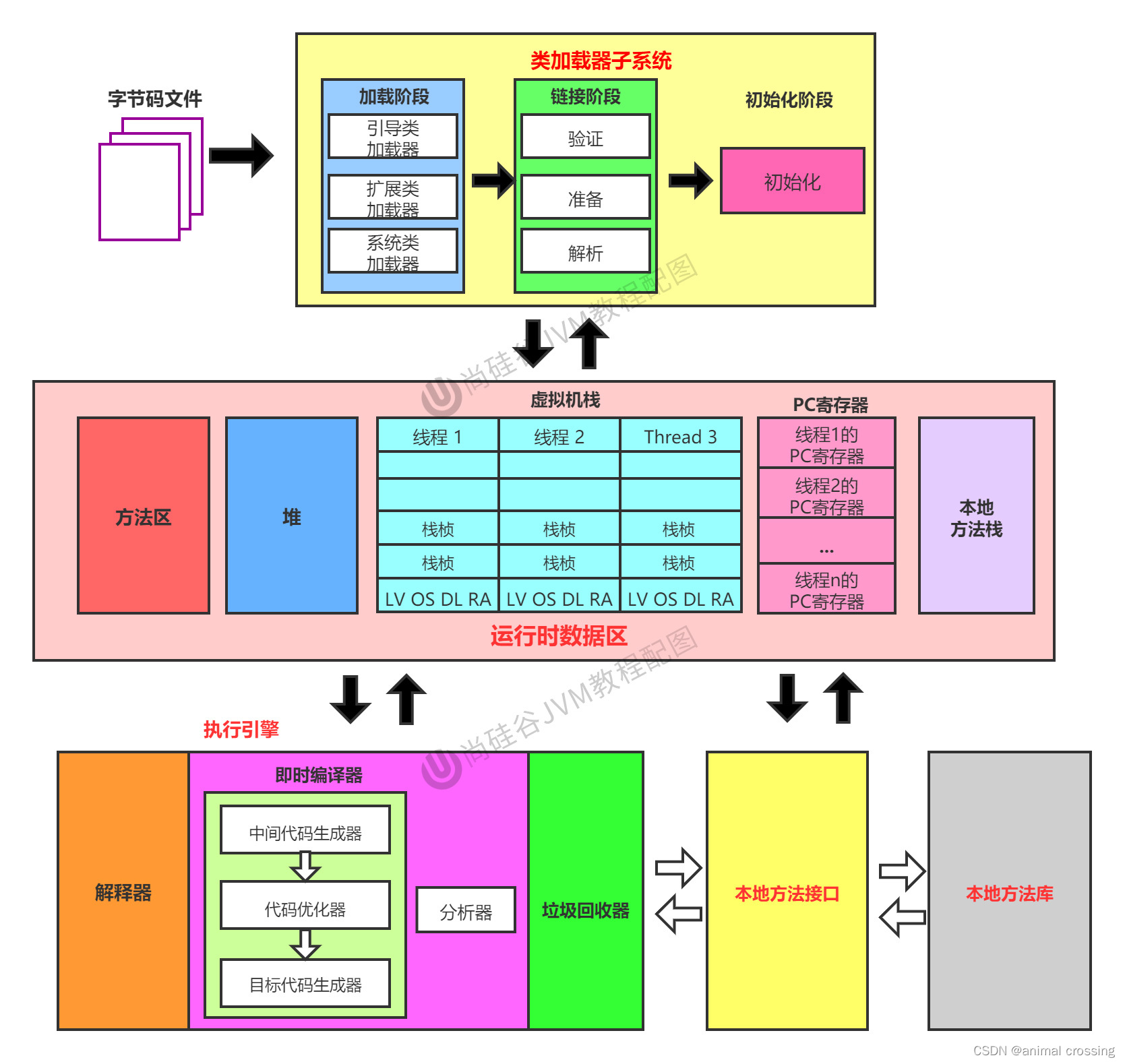

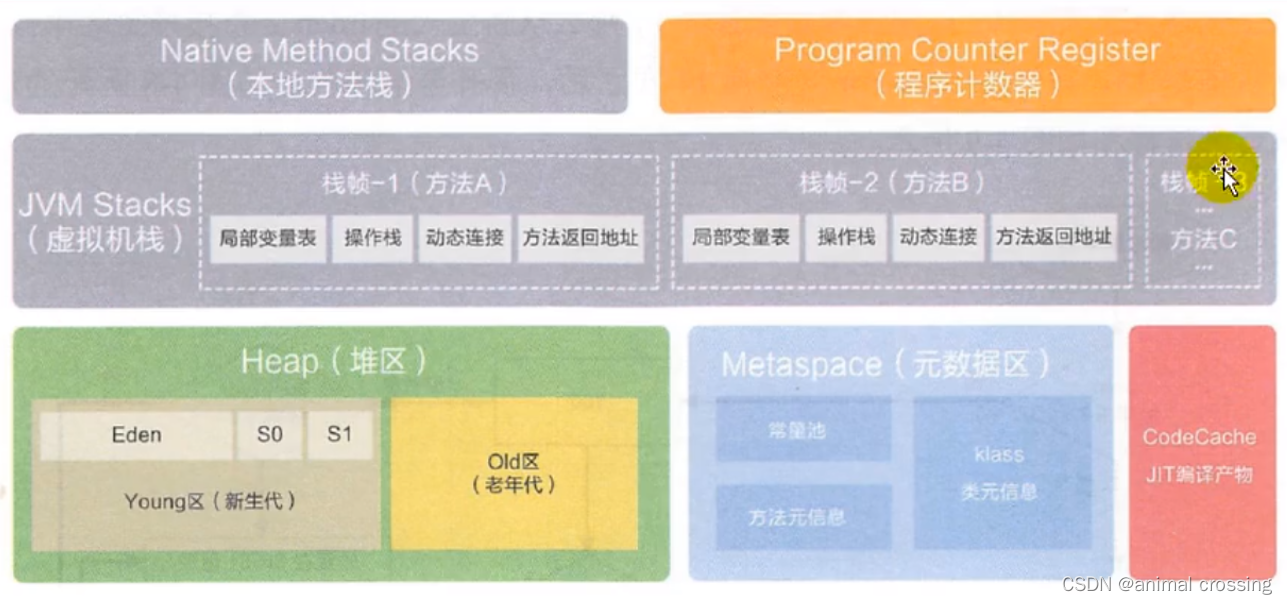

JVM 架构图

---

一 JVM 简介

• JVM 本质上是二进制字节码的运行环境，是运行在操作系统上的，与硬件没有直接的交互

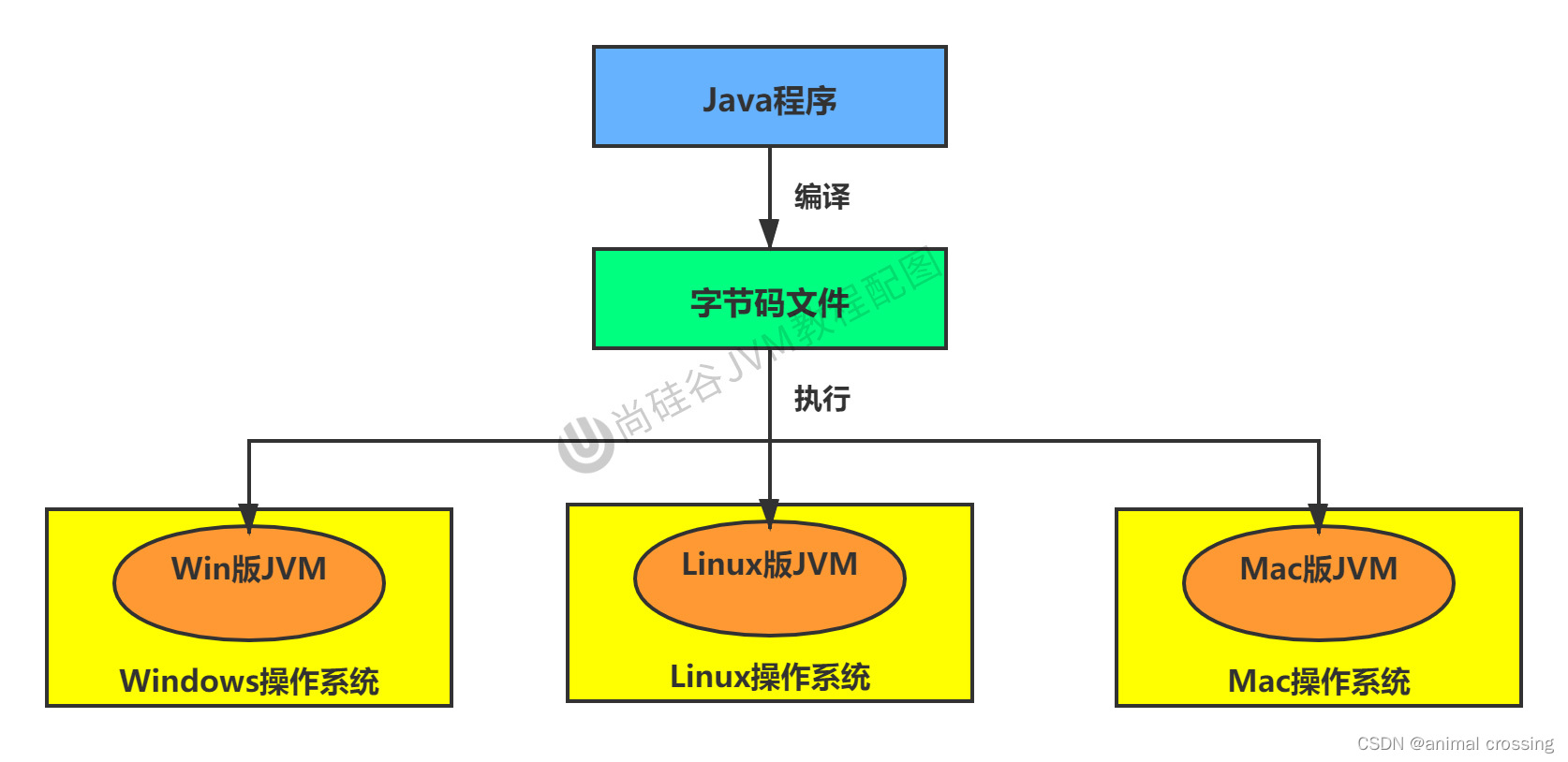

• Java 是跨平台的语言：一次编写，到处运行

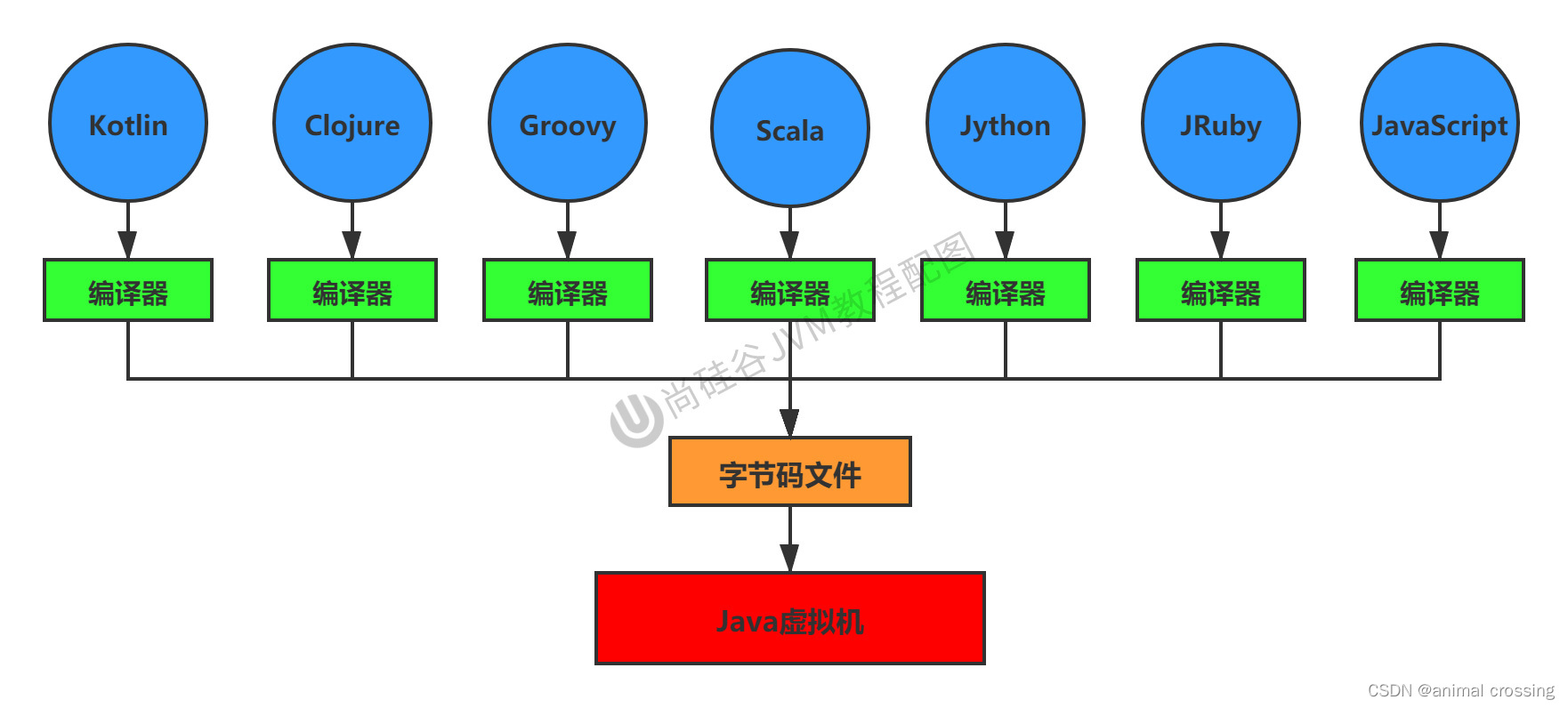

• JVM 是跨语言的平台：JVM 是面向字节码文件的，只要符合 JVM 规范，JVM 不仅可以处理 Java 语言编译的字节码文件，还支持其它语言编译的字节码文件


---

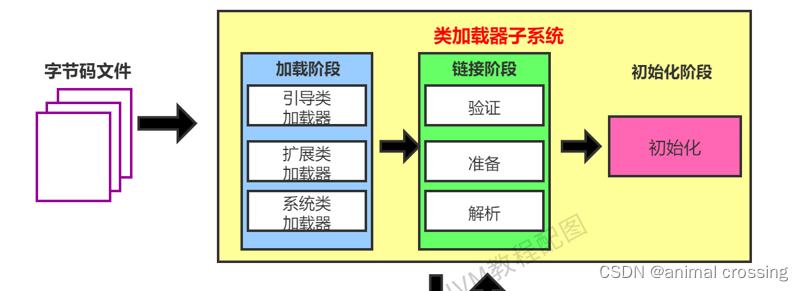

二 类加载子系统：

1 作用

• 负责加载文件开头有特定的标识的 class 文件
• 只负责文件的加载，而不保证 class 文件可以运行（能否运行由执行引擎决定）
• 加载的类信息存放在方法区，除此之外，方法区还会存放运行时的常量池信息

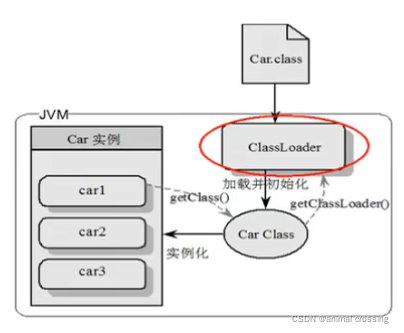

• 在 class file -> JVM -> 元数据模板 的过程中作为“快递员”的角色


2 类的三个加载过程

1. Loading（创建 Class 类型的对象）

• 通过类的全限定名获取定义此类的二进制字节流
• 将该字节流代表的静态存储结构，转化为方法区的运行时数据结构
• 在内存中声明一个 java.lang.Class 类型的对象，作为方法区的该类的各种数据的访问入口

2. Linking（类变量分配内存空间，赋初始值）

• 验证阶段
  • 确保 class 文件符合虚拟机要求，保证被加载类的正确性
• 准备阶段
  • 为 类变量（static 修饰） 申请内存空间，并赋初始零值（final 修饰的 static 类变量为指定值）
  • 此外，该阶段不会为 实例变量（通过 this 引用） 初始化，因为实例变量随着对象分配到堆中，而类变量分配到方法区中
• 解析阶段

3. Initialization（类变量的赋值，执行静态代码块语句）

• 该阶段的任务是，执行类构造器方法 <clinit>() 的过程
  • 该方法是 javac 编译器（前端编译器）自动收集 类变量的赋值动作 和 静态代码块的语句 合并得到的
  • 子类的 <clinit>() 在父类的 <clinit>() 执行后才能执行
  • <clinit>() 不同于类的构造器，在 JVM 视角下，类的构造器是 <init>() 方法
  • 虚拟机保证 <clinit>() 在多线程下被同步加锁，避免同一个类加载多次

class Parent {static int A = 1;  // 执行顺序1static {A = 2;  // 执行顺序2}
}class Sub extends Parent {static int B = A;  // 执行顺序3static {System.out.println("Sub B before static block:" + B);B++;  // 执行顺序4System.out.println("Sub B after static block:" + B);}
}class Test {public static void main(String[] args) {new Sub();}
}输出结果:
Sub B before static block:2
Sub B after static block:3

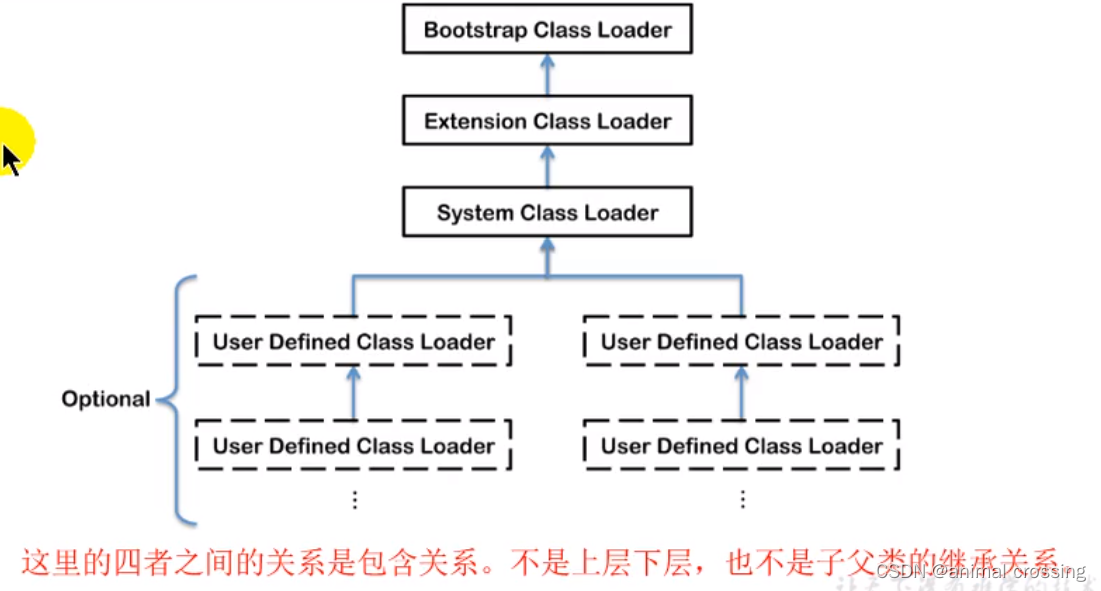

3 类加载器的分类

• BootStrap ClassLoader（启动类加载器）：使用 C/C++ 实现，没有父类（上级，非继承意义的父类）加载器，用于加载 Java 核心库
• Extension ClassLoader（扩展类加载器）：继承自 ClassLoader 类，父类（上级，非继承意义的父类）加载器为启动类加载器
• System ClassLoader（应用类加载器）：继承自 ClassLoader 类，父类（上级，非继承意义的父类）加载器为扩展类加载器，是程序默认的类加载器
• 用户自定义类加载器

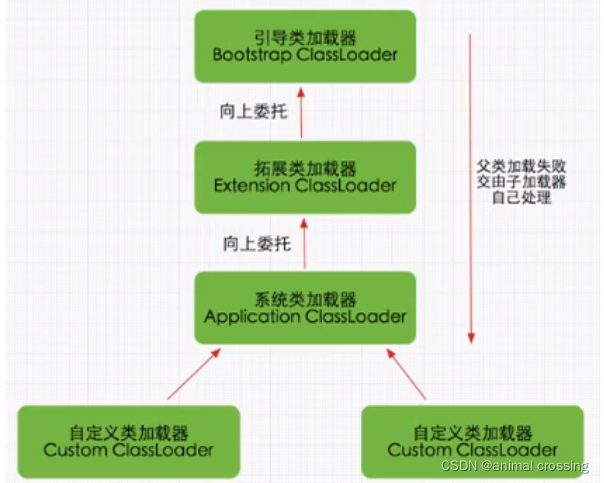

4 双亲委派机制 & Tomcat为何不遵循

• 是 JVM 加载类的 class 文件的机制，防止内存中存在多份同一个类的字节码（避免类的重复加载，防止核心 API 被篡改）
  • 如果一个类加载器收到了类加载请求，它不会直接执行类的加载，而是将请求委托到上级的加载器
  • 上级的加载器递归执行该过程，最终请求到达启动类加载器
  • 如果上级加载器可以执行指定类的加载，则过程结束；否则向下级传递该请求，直到类可以被加载

为什么Tomcat 破坏了双亲委派机制

• 破坏双亲委派机制：自定义 ClassLoader，重写 loadClass 方法，不依次往上交给父加载器进行加载
• Tomcat 应用程序的需求
  • 隔离：一个 Web 容器可能需要部署若干个应用程序，不同的应用程序可能会依赖 同一个第三方类库的不同版本，不能要求同一个类库在同一个服务器只有一份。所以给每个应用程序一个专用的 WebAppClassLoader
  • 共享：为了应用程序之间的共享，把 ShareClassLoader 作为 WebAppClassLoader 的父类加载器，如果 WebAppClassLoader 找不到要加载的类，则尝试用 ShareClassLoader 进行加载
• 如果 Tomcat 使用双亲委派机制的话，无法加载 两个相同类库的不同版本 ，默认的类加器无视版本，只在乎全限定类名，并且只有一份

5 两个 class 对象为同一个类的必要条件

1. 全类名一致
2. 加载类的 ClassLoader（指 ClassLoader 实例）相同

• 即：同一个 class 文件，被同一个 JVM 的不同 ClassLoader 实例加载，不能算作同一个类对象

---

三 运行时数据区：PC寄存器（Program Counter Register）

• 用于存储指向下一条指令的地址（执行引擎负责读取下一条指令）
• 线程私有，生命周期和线程保持一致
• 是 Java 内存中唯一一个没有规定 OutOfMemoryError 的区域
• 使用PC寄存器存储字节码指令地址的作用，为什么要记录当前线程的执行地址？
  一个PC寄存器记录一个线程的字节码指令地址，程序运行时，CPU 需要在各个线程间切换，切换到某个线程时需要还原它切换之前的现场，通过PC寄存器确定继续执行的位置

---

四 运行时数据区：虚拟机栈

1 概述

• 主管 Java 程序的运行，保存方法的局部变量（8种基本数据类型+对象的引用地址）、部分结果，参与方法的调用和返回
• 栈是运行时的单位，解决程序运行的问题；堆是存储的单位，解决数据存储的问题
• 线程私有，生命周期和线程保持一致

2 栈可能出现的异常

• JVM 允许栈的容量为动态的，或是固定的
  • 栈容量动态时，如果栈尝试扩展并无法申请到足够的内存，或是创建新线程时没有足够的内存创建对应的虚拟机栈，抛出 OutOfMemoryError
  • 栈容量固定时，请求的容量超过指定容量时，抛出 StackOverflowError

3 栈的存储结构和运行原理

• 栈的存储格式是栈帧，栈帧是一个内存区块，维护着方法执行过程中的数据信息
• 栈帧和执行的方法是一一对应的
• 在一个活动线程中，同一时刻只有栈顶的栈帧是活动的（即：一个线程同一时刻只能执行一个方法），执行引擎运行的所有字节码指令只针对当前栈帧进行操作
• 不同线程中包含的栈帧不允许相互引用，即不能在某个栈帧中引用另外一个线程的栈帧
• 方法返回时（使用 return 指令 / 抛出未处理的异常），当前栈帧会将执行结果传递给前一个栈帧，之后丢弃该栈帧，使得其下一个栈帧成为新的栈顶栈帧

4 栈帧的组成

组成	作用
局部变量表	存储方法的参数、定义在方法体内的局部变量
操作数栈	保存计算过程的中间结果，同时作为计算过程中变量的临时存储空间
动态链接	将符号引用转换为调用方法的直接引用
方法返回地址	存放调用该方法的PC寄存器的值，即调用该方法的指令的下一条指令的地址
附加信息	…

4.1 局部变量表

• 是一个数字数组，主要用于存储方法的参数、定义在方法体内的局部变量
• 线程私有，所以不存在数据安全问题
• 所需容量大小在编译时确定，方法运行时不会更改
• 最基本的存储单元是 Slot

有关 Slot

1. 引用类型、byte、short、char…占用1个 Slot；long、double 占用两个 Slot
2. 如果当前方法可以访问 this.xxx（即：当前栈帧由构造方法或实例方法创建），则对当前对象的引用 this 放在首个 Slot（这解释了为什么静态方法不能访问 this.xxx，因为局部变量表里没有 this）
3. Slot 是可重用的，如果某个局部变量超出其作用域，则该 Slot 可以被之后声明的变量使用

• 局部变量表中的变量，是重要的垃圾回收根节点，只要被局部变量表直接或间接引用的对象都不会被回收
• 成员变量（包括静态变量、实例变量）和局部变量的对比

变量类型	初始化过程
静态变量	在类加载的 Linking 阶段申请内存空间并赋初始0值，在 Initialization 阶段显式赋值（静态代码块赋值）
实例变量	对象创建时，在堆中申请内存空间并赋初始0值
局部变量	无初始0值，使用前必须要显式赋值

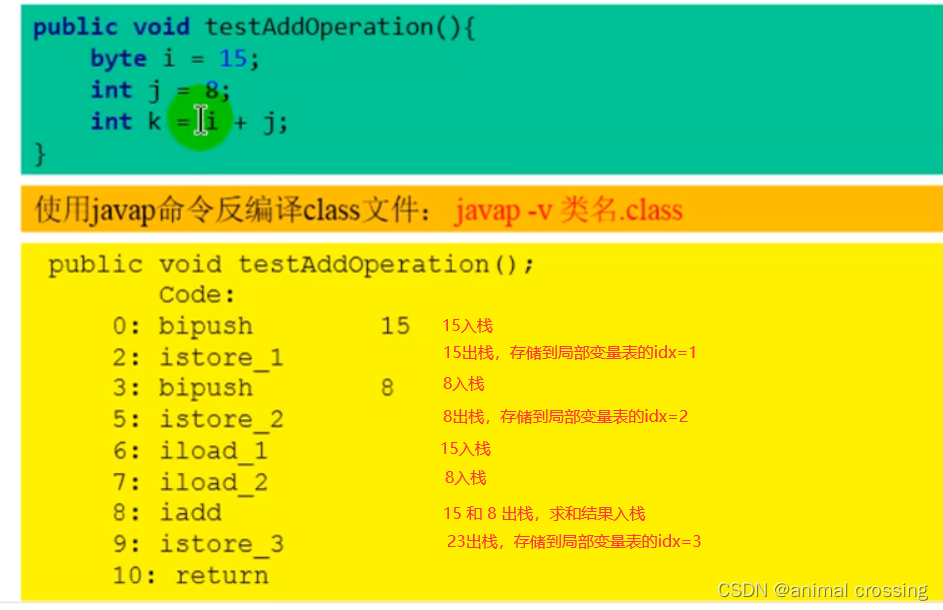

4.2 操作数栈

• 主要用于保存计算过程的中间结果，同时作为计算过程中变量的临时存储空间
• 方法刚开始执行时，操作数栈被创建，在编译时确定其最大深度：引用类型、byte、short、char…占用1个单位深度；long、double 占用两个单位深度
• 不能通过索引访问数据，只能通过栈的 push / pop
• 如果方法具有返回值，则返回值会被压入当前栈帧的操作数栈中，并更新PC寄存器为下一条需要执行的字节码指令

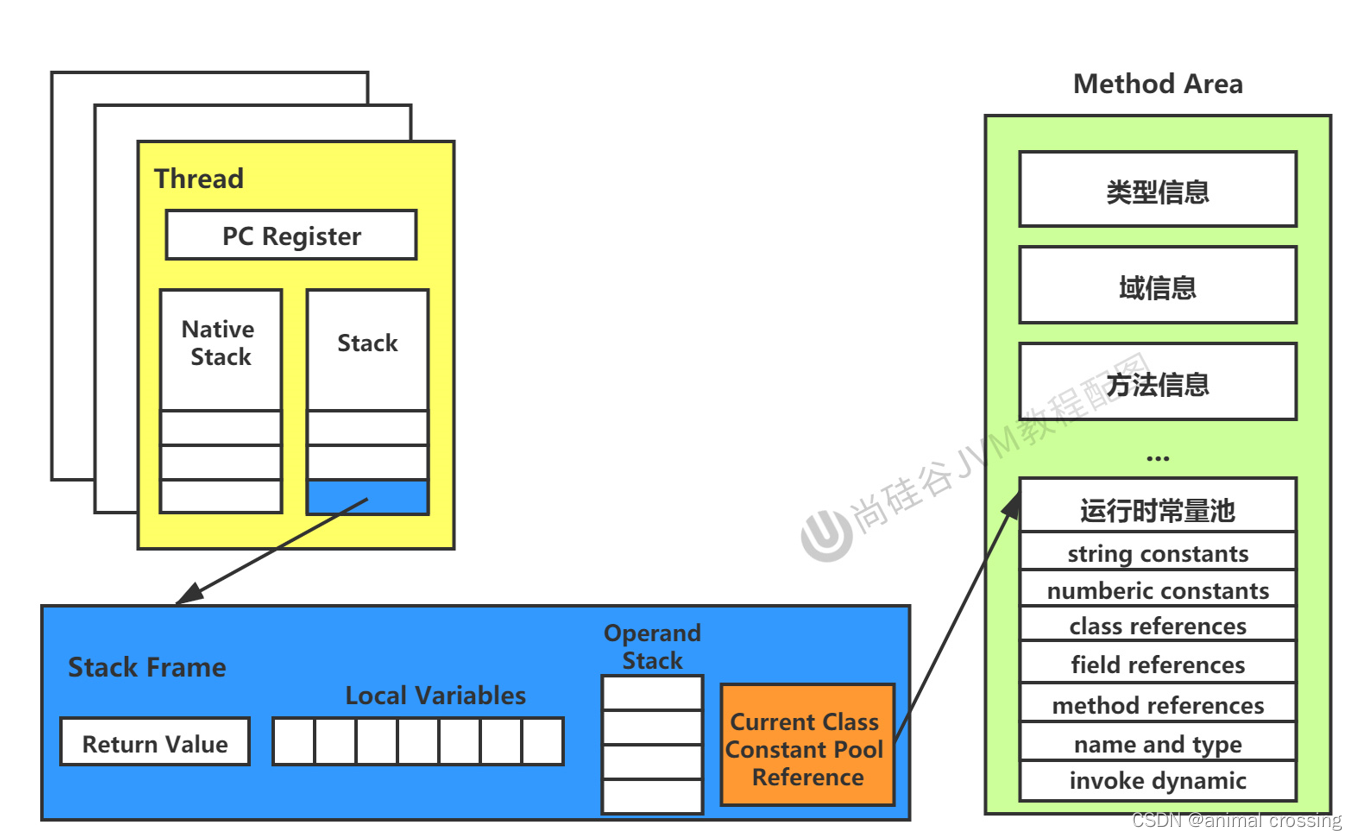

4.3 动态链接

• Java 源代码被编译成字节码文件时，所有的变量和方法引用都作为符号引用保存在 class 文件的常量池（属于方法区）里，动态链接的作用是，将符号引用转换为调用方法的直接引用
• 为了实现动态链接，每个栈帧都包含一个指向运行时常量池中的该栈帧所属方法的引用


4.4 方法返回地址

• 方法的结束有两种方式：正常退出；出现未处理的异常，非正常退出
• 正常退出的方法会给调用者返回值，而非正常退出的方法不会
• 无论通过哪种方式退出，方法退出后都要返回其被调用的位置
• 方法返回地址的作用是，在方法正常退出时，存放调用该方法的PC寄存器的值，即调用该方法的指令的下一条指令的地址

---

五 方法的调用

1 静态链接与动态链接

• 此处的 “链接” 是将调用方法的符号引用转换为直接引用的过程，针对的是方法调用
• 某种程度上，动态链接对应语言的多态特性
• 静态链接：字节码文件被装载到 JVM 内部时，被调用的方法在编译期间可知，且运行时保持不变。这种情况下，将调用方法的符号引用转换为直接引用的过程，称为静态链接
• 动态链接：字节码文件被装载到 JVM 内部时，被调用的方法在编译期间不可知，只有在运行时才能将方法调用符号引用转换为直接引用，称为动态链接

2 早期绑定与晚期绑定

• “绑定” 指的是字段、方法、类的符号引用转换为直接引用的过程
• 早期绑定：对应静态链接，在编译时可以执行引用的转换
• 晚期绑定：对应动态链接，只能在运行时执行引用的转换

3 （非）虚方法

• 非虚方法：在编译时可以确定具体的调用版本，且在运行时不变，则该方法为非虚方法
• 静态方法、私有方法、final 方法、构造器方法、父类的方法 均为非虚方法，其它方法称为虚方法
• 多态的前提是类的继承或方法的重写，所以不涉及到继承和重写的方法均为非虚方法

4 JVM 方法调用的指令

指令	作用
invokestatic	调用静态方法
invokespecial	调用<init>方法、私有方法、父类方法
invokevirtual	调用虚方法（包括 final 修饰的方法）
invokeinterface	调用接口方法
invokedynamic	动态解析并执行需要调用的方法

• invokestatic 调用的方法， invokespecial 调用的方法，invokevirtual 调用的 final 方法，为非虚方法
• invokedynamic 是 Java8 中 lambda 表达式引入的新指令

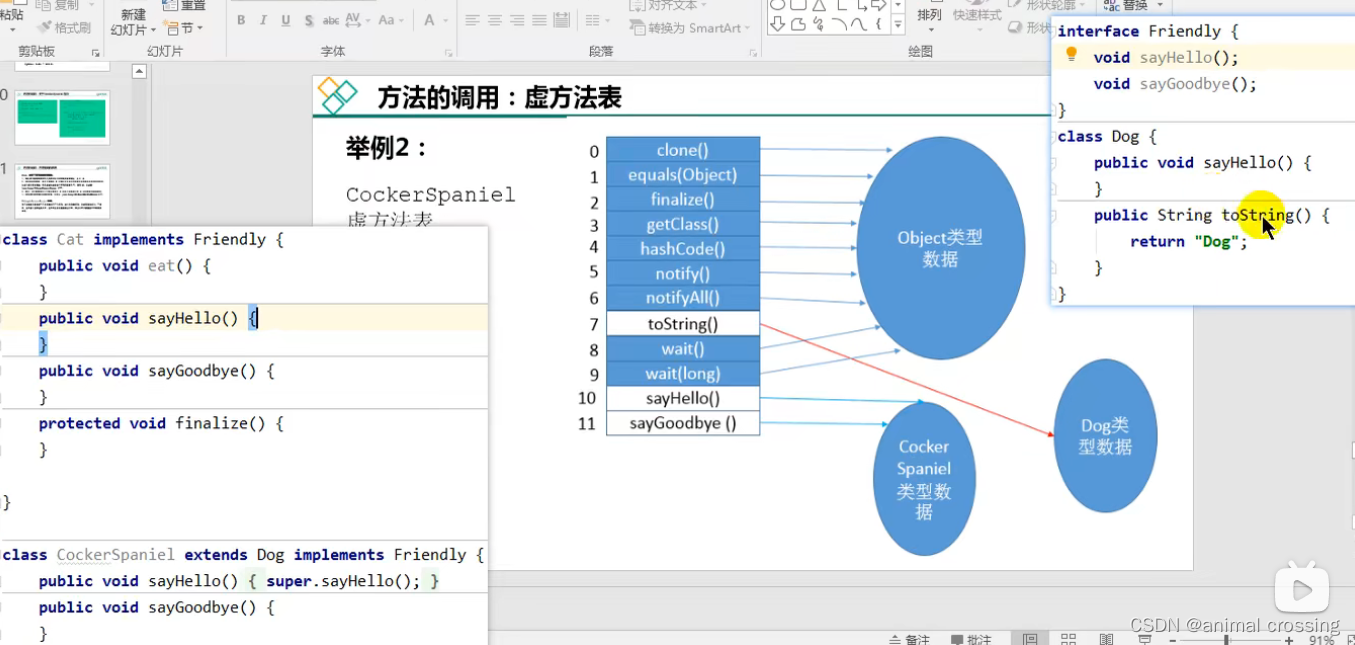

5 虚方法表

• JVM 在每个类的方法区建立虚方法表（非虚方法不会在此出现），表中存放的是各个方法的实际入口，以提高动态链接情况下的查找性能
• 使用举例：


---

六 运行时数据区：本地方法栈

• 本地方法：Java 调用的非 Java 语言实现的方法
• 本地方法不是抽象方法，有具体实现，但非 Java 语言，所以 native 不能与 abstract 共同使用
• 虚拟机栈用于管理 Java 方法的调用，本地方法栈用于管理本地方法的调用
• 本地方法栈的容量可以设置为可变，也可以设置为固定

---

七 运行时数据区：堆

1 概述

• 一个 JVM 实例只存在一个堆空间，在 JVM 启动时堆的大小已确定
• 堆在物理内存上可以不连续，但在逻辑上是连续的
• 除了 TLAB（Thread Local Allocation Buffer）区域，所有的线程共享堆内存
• 堆是 GC 的重点区域，方法结束后，堆中的对象不会被立刻回收，而是在垃圾回收时被移除
• 所有的 对象实例 和 数组，在运行时都在堆上分配，而不是在栈上（虚拟机栈的栈帧保存的是对象实例和数组的引用）

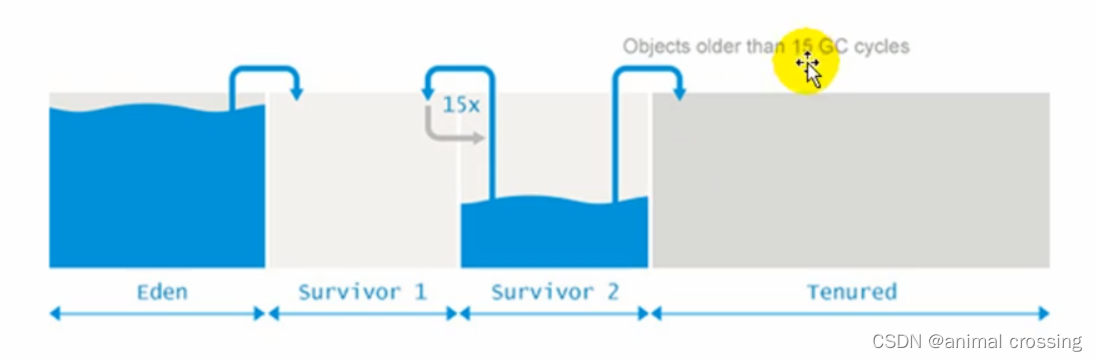

2 堆的内存结构

• 新生代（伊甸园区、幸存者1区、幸存者2区；默认比例为8:1:1）、老年代
• 永久代 / 元空间是 Hotspot JVM 对于方法区的具体实现，不属于堆
• 几乎所有对象都是在伊甸园区被创建的
• 分代的唯一理由是优化 GC 性能

3 YGC / Minor GC

• 是新生代的垃圾回收机制
• 相较于 Major GC、Full GC，执行更频繁，所需时间更短
• 执行流程：
  1. 当伊甸园区满的时候触发（幸存者区满时不会触发）
  2. 对新生代（包括伊甸园区和幸存者区）执行垃圾回收。对于没有回收的实例，将伊甸园区的实例转移到幸存者区，在幸存者区的实例从 from 区转移到 to 区
  3. 对于幸存者区的实例，转移次数超过设定值时，实例从幸存者区转移到老年代，转移到老年代的实例不再参与 Minor GC

4 Major GC & Full GC

• Major GC 针对老年代进行垃圾回收，如果进行之后内存仍不足，则 OOM
• Full GC 针对新生代、老年代、永久代进行垃圾回收，所需时间最长，通过调优尽量避免

5 内存分配策略

• 对象优先分配到伊甸园区
• 大对象直接分配到老年代
• 长期存活的对象分配到老年代
• 动态对象年龄判断：幸存者区中，年龄相同的对象如果占幸存者区空间的一半以上，则大于等于该年龄的对象直接进入老年代，而不用到达阈值

6 线程分配缓冲区（Thread Local Allocation Buffer, TLAB）

• 在伊甸园区，为每个线程分配一块线程独有的内存区域
• 多线程同时分配内存时，使用 TLAB 可以避免一系列线程安全问题，同时提升了内存分配吞吐量
• JVM 将 TLAB 作为内存分配的首选，无法在 TLAB 分配时，JVM 尝试使用加锁机制保证线程安全，并直接在伊甸园区分配内存

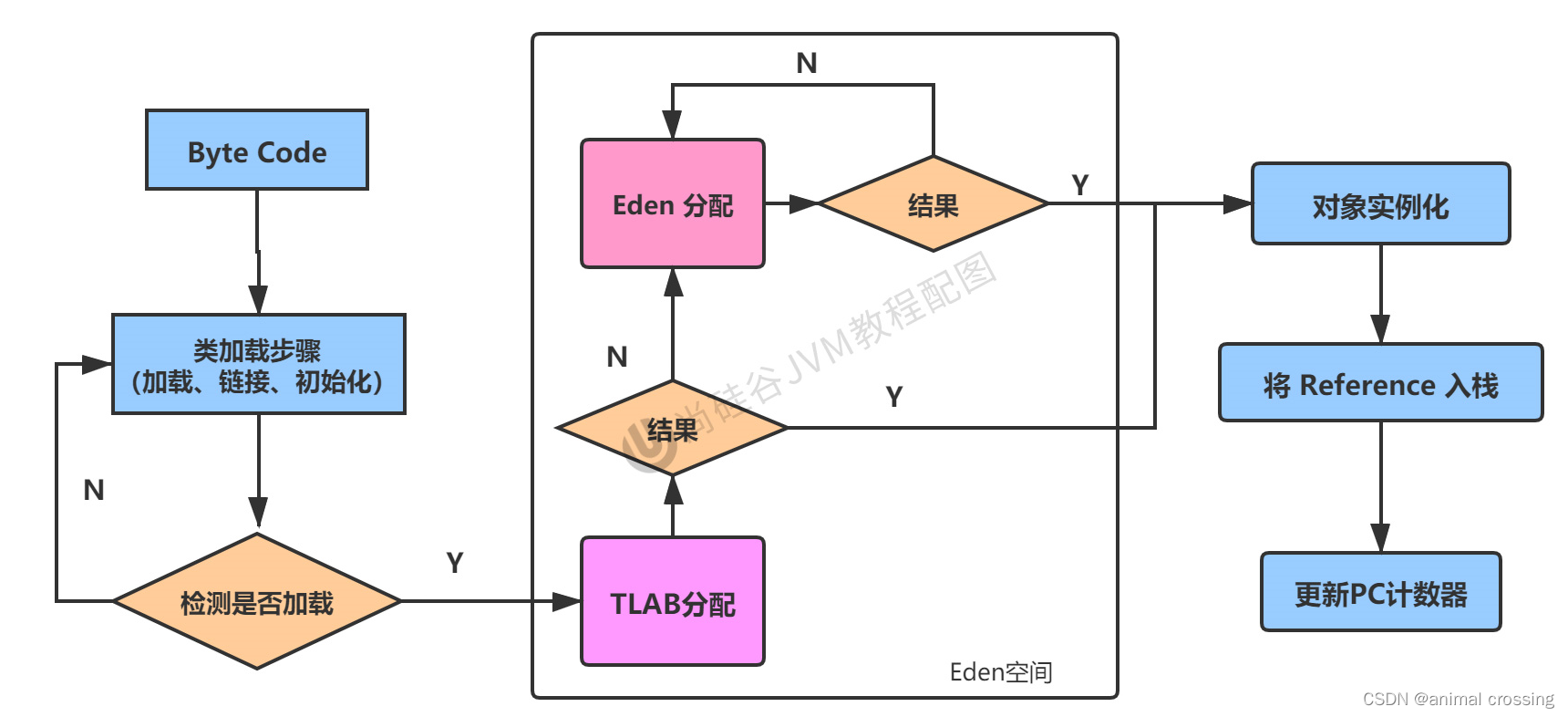

• 类的实例化过程：


7 逃逸分析与优化

• 逃逸分析是 减少 Java 程序的同步负载 和 堆分配压力的 跨函数全局流分析算法
• 如果经过逃逸分析发现，对象并没有逃逸出方法的话，该对象可能被优化为栈上分配而非堆上分配。这么做的好处是，无需对该对象进行垃圾回收，并减缓了堆的压力
• 结论：能使用局部变量的，就不要在方法外定义

public class EscapeAnalysis {public EscapeAnalysis obj;/*方法返回EscapeAnalysis对象，发生逃逸*/public EscapeAnalysis getInstance(){return obj == null? new EscapeAnalysis() : obj;}/*为成员属性赋值，发生逃逸*/public void setObj(){this.obj = new EscapeAnalysis();}//思考：如果当前的obj引用声明为static的？仍然会发生逃逸。/*对象的作用域仅在当前方法中有效，没有发生逃逸*/public void useEscapeAnalysis(){EscapeAnalysis e = new EscapeAnalysis();}/*引用成员变量的值，发生逃逸*/public void useEscapeAnalysis1(){EscapeAnalysis e = getInstance();//getInstance().xxx()同样会发生逃逸}
}

• 优化方法与作用

优化方法	作用
栈上分配	如果对象没有逃逸出方法，可能被优化为栈上分配，避免了对其GC，减轻堆的压力
同步省略	借助逃逸分析，判断同步的代码块使用的锁对象是否只能被一个线程访问，如果是则取消代码块的同步
标量替换	将符合条件的对象“打散”，分配在栈上，避免对象的创建，因此不使用堆的内存

• 标量替换的实例

/*标量替换前*/
class Point {private int x;private int y;// 构造方法省略...
}
private static void alloc() {Point p = new Point(1, 2);System.out.println("x" + p.x + "y" + p.y);
}/*标量替换后*/
private static void alloc() {int x = 1;int y = 2;System.out.println("x" + x + "y" + y);
}

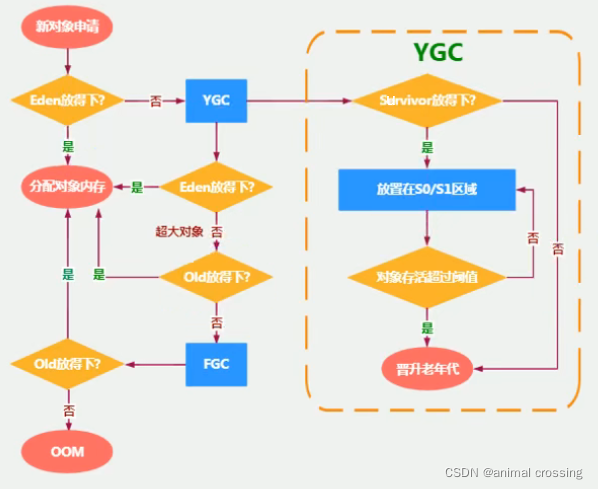

8 对象的内存分配

1. 对象优先分配在 TLAB 上
2. 如果 TLAB 无法容纳，则分配在伊甸园区
3. 伊甸园区无法容纳，执行 YGC（虚线部分为 YGC 的一部分流程，“Survivor放得下” 指的是从伊甸园区转移过来的对象能否被幸存者区完全容纳，非新对象）
4. YGC 后伊甸园仍然无法容纳，尝试分配到老年代
5. 执行 FGC 后老年代无法容纳则 OOM


• 为对象分配内存的线程安全问题
  • 采用 CAS + 失败重试 方式，保证内存分配的原子性
  • 优先在当前线程的 TLAB 中分配，如果剩余空间不满足当前对象，使用同步锁定扩展缓存区域

---

八 运行时数据区：方法区（永久代 / 元空间）

1 概述

• 方法区用于存储已被虚拟机加载的 类型信息、常量、静态变量、即时编译器编译后的代码缓存等
• 类似于堆，在 JVM 启动时创建，物理内存空间可以不连续，容量可以设置为固定或可变
• JDK7 之前方法区实现为永久代，8 及之后为元空间
• 元空间最大的区别在于使用的是本地内存，而非 JVM 设置的内存
• 永久代 ≠ 方法区，因为永久代仅仅是针对 Hotspot JVM 的概念，而方法区是 JVM 的概念
• 方法区的容量决定了系统可以保存多少个类（类的个数而非类的实例个数），如果超出容量则 OOM: PermGen Space（JDK8 及之后为OOM: MetaSpace）

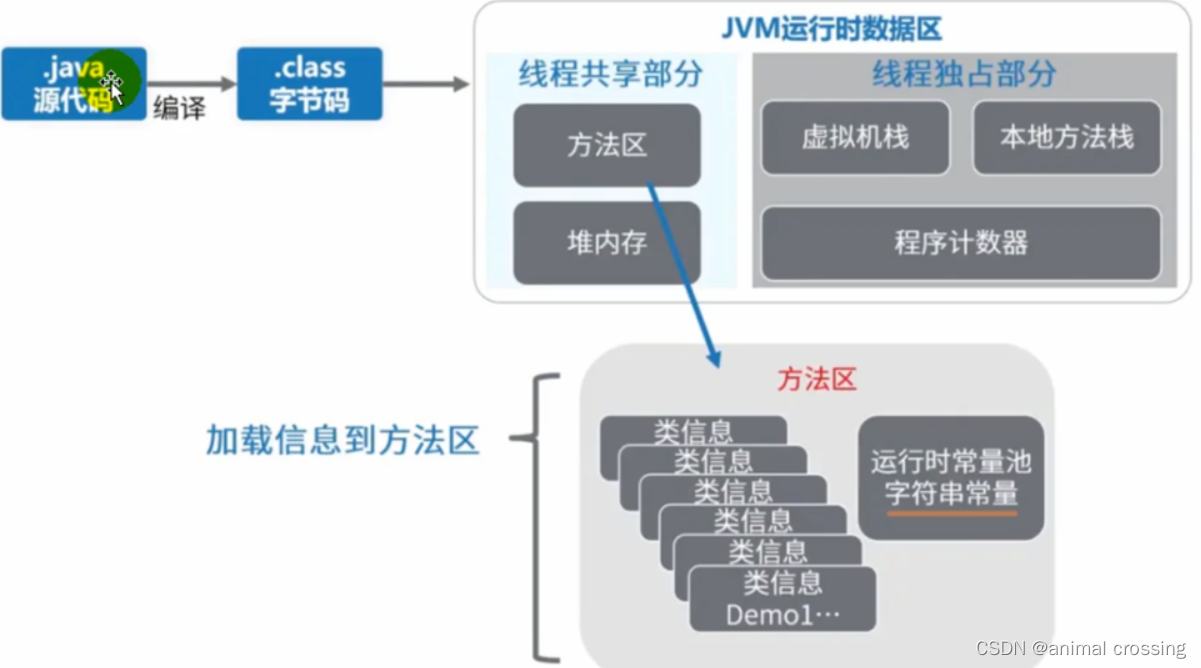

2 方法区与堆栈的交互

• 方法区和堆是线程共享的，而虚拟机栈、本地方法栈、PC寄存器是线程私有的

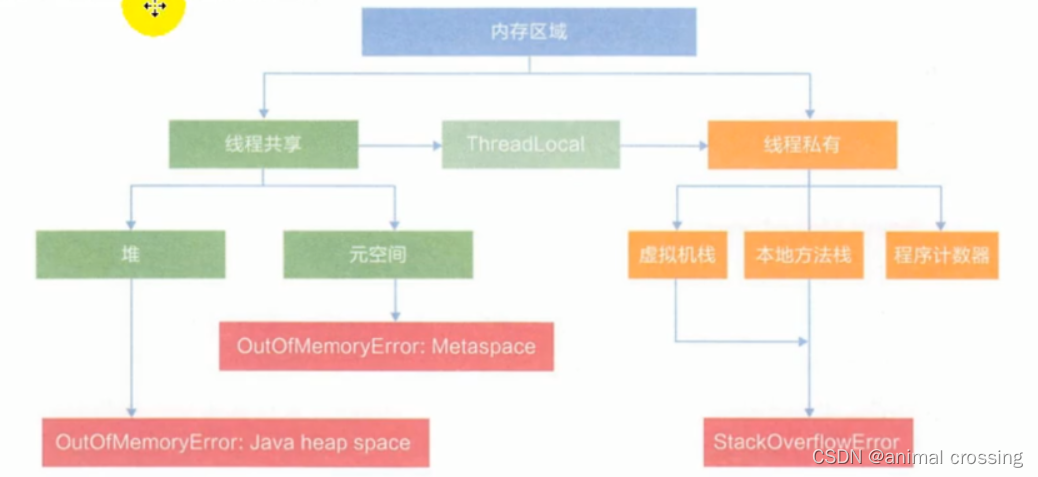

• 容量满时的异常类型不同：

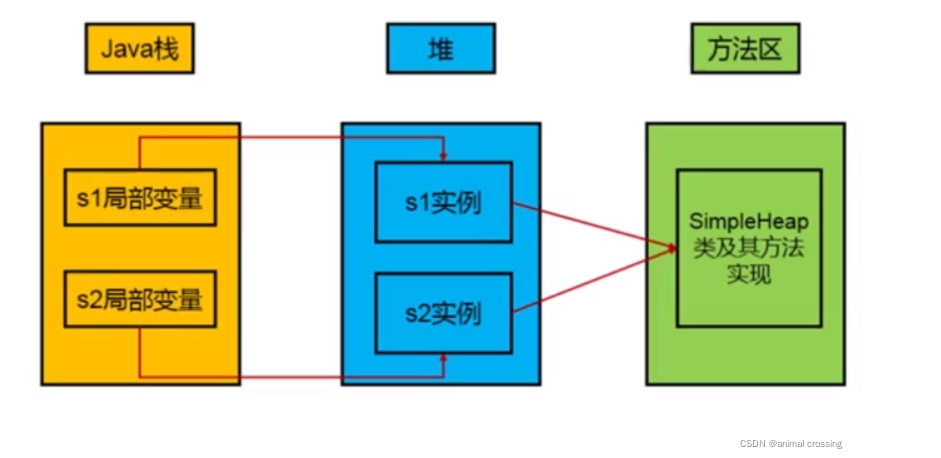

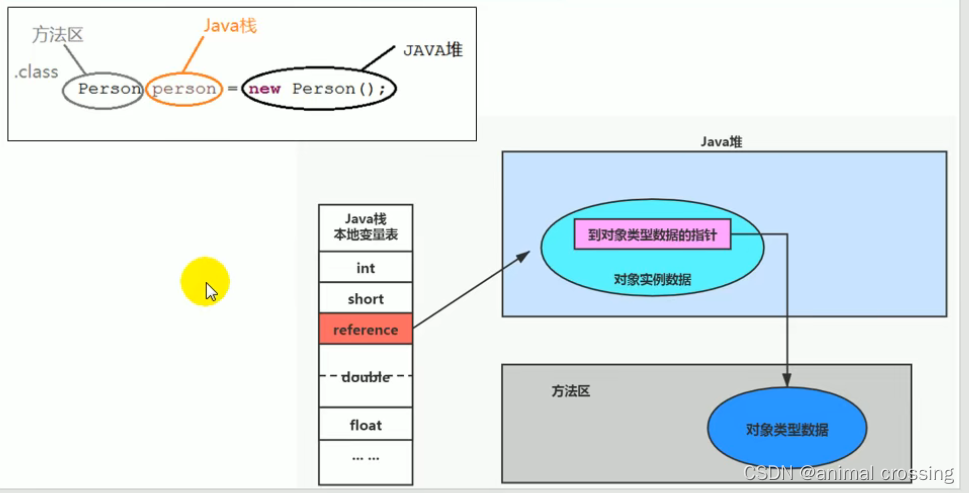

  -对象创建时，方法区与堆栈的交互：

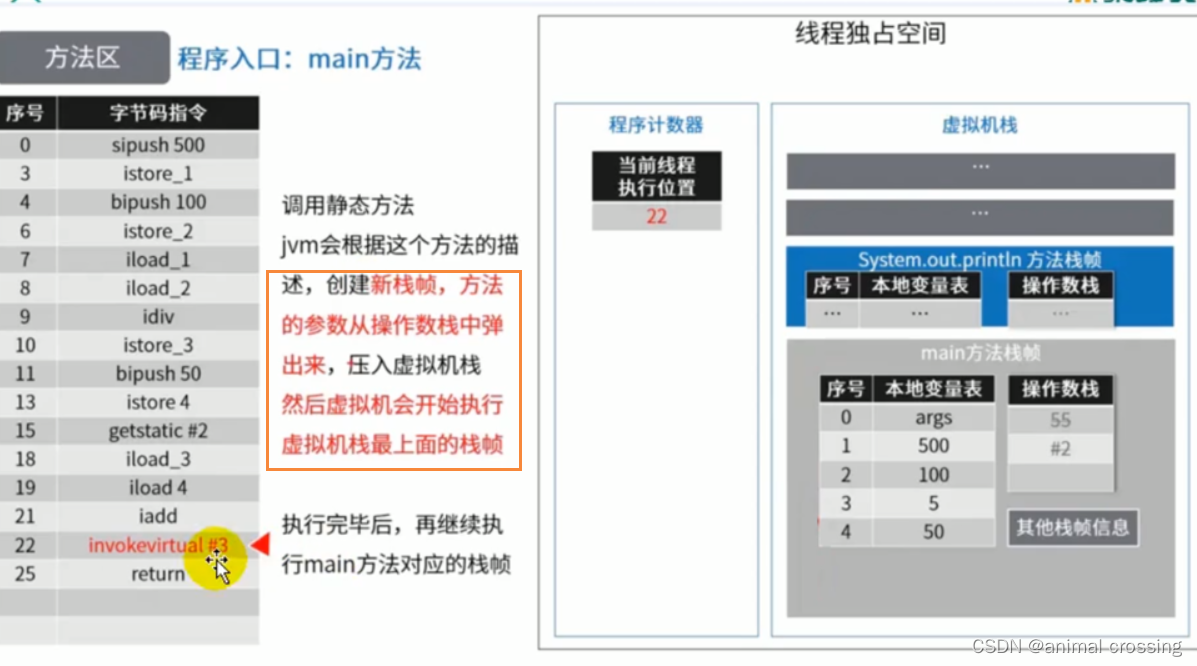

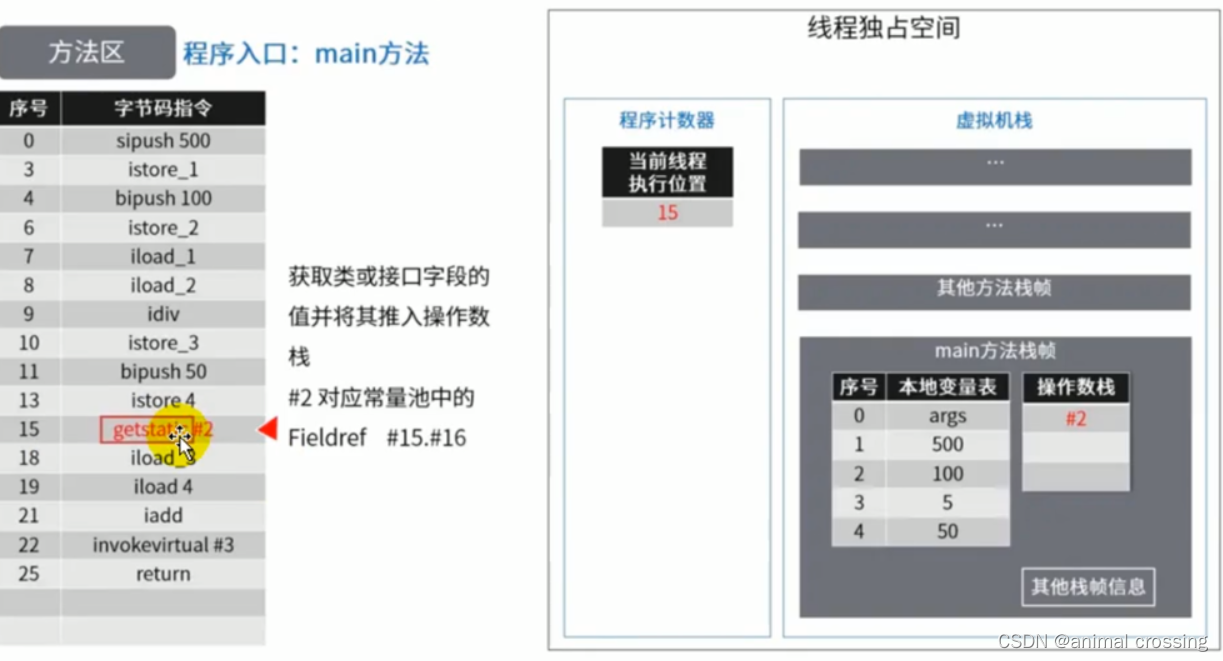

• 程序执行实例：字节码指令存在于 class 文件

public static void main(String[] args) {int a = 500;int b = 100;int c = a / b;int d = 50;System.out.println(c + d);
}

3 方法区的内部结构

• 类型信息
  对于每个加载的类型（class, interface, enum, annotation），JVM存储：
  该类型的完整有效名称、该类型的直接父类的有效名称、该类型的直接接口的有效名称有序列表、该类型的修饰符

• 域信息
  按 域声明顺序 存储：
  域名称、域类型、域修饰符

• 方法信息
  按 方法声明顺序 存储：
  方法声明顺序、方法的返回值类型、方法参数的数量和类型（按声明顺序）、方法的修饰符、方法的字节码（方法名和方法体）、操作数栈大小、局部变量表大小、异常表

• 非 final 的类变量
  即有 static 无 final 修饰的变量，类变量随着类的加载而加载，和类数据属于同一逻辑部分
  被 final 修饰的类变量在编译时完成加载

• 运行时常量池
  是 字节码文件常量池（可以看作一张表，存放索引到类名、方法名、参数类型、字面量等类型的映射，以及相互之间的调用关系） 经过类加载后得到的结果，存放在方法区中
  JVM 为每个已加载的类型维护一个运行时常量池，运行时常量池的每一项通过索引访问

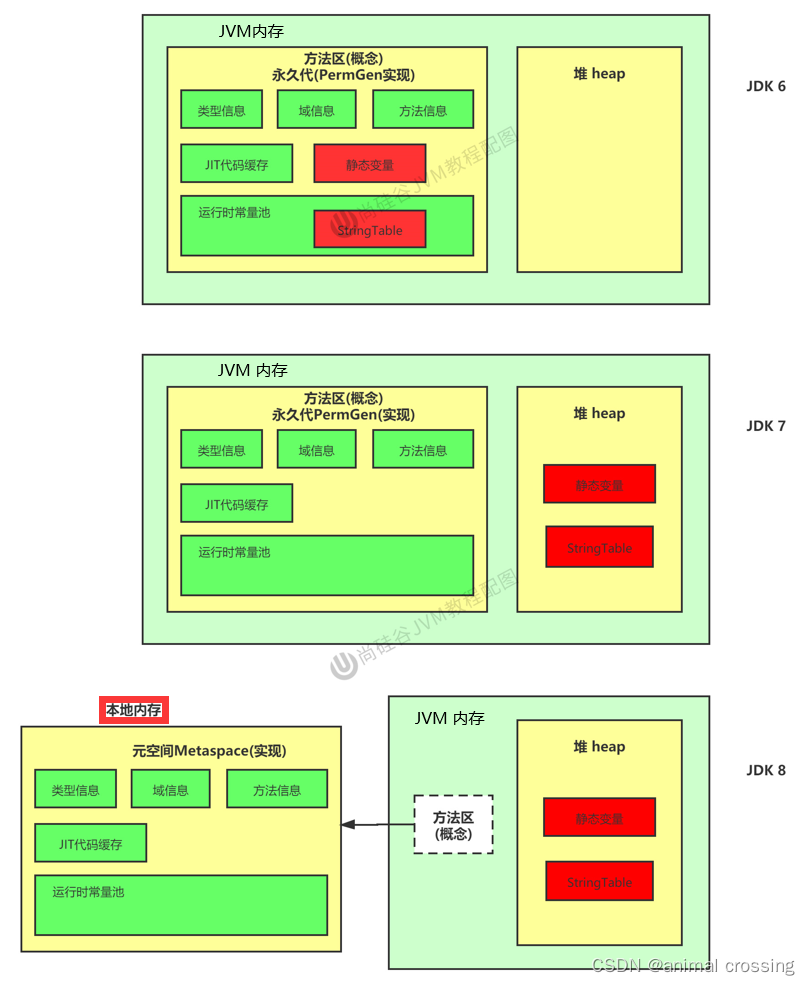

4 方法区的发展：为什么需要元空间

• 永久代的需要的空间难以估计，而元空间的容量仅受限于本地内存，不易产生 OOM
• 对永久代调优比较困难

版本	变化
1.6及之前	有永久代
1.7	去永久代，运行时常量池中的字符串常量池、静态变量移动到堆中，原因：永久代的回收效率很低，只有老年代或永久代空间不足时触发 Full GC 才会进行回收；而放在堆里能及时回收内存
1.8及之后	无永久代，运行时常量池中的字符串常量池、静态变量仍在堆中，永久代的其余部分移动到本地内存中

5 方法区的垃圾回收

主要回收的内容：常量池中不再使用的常量，和不再使用的类型

• 常量池中不再使用的常量：类似于堆中实例的回收，一旦没有被任何地方引用，就可以被回收
• 不再使用的类型：需要满足以下三个条件
  • 该类的所有实例都被回收（包括派生子类）
  • 该类的类加载器已被回收
  • 该类对应的 java.lang.Class 对象在任何地方都没有被引用，即无法通过反射访问该类的方法

---

九 对象的实例化、内存布局、访问定位

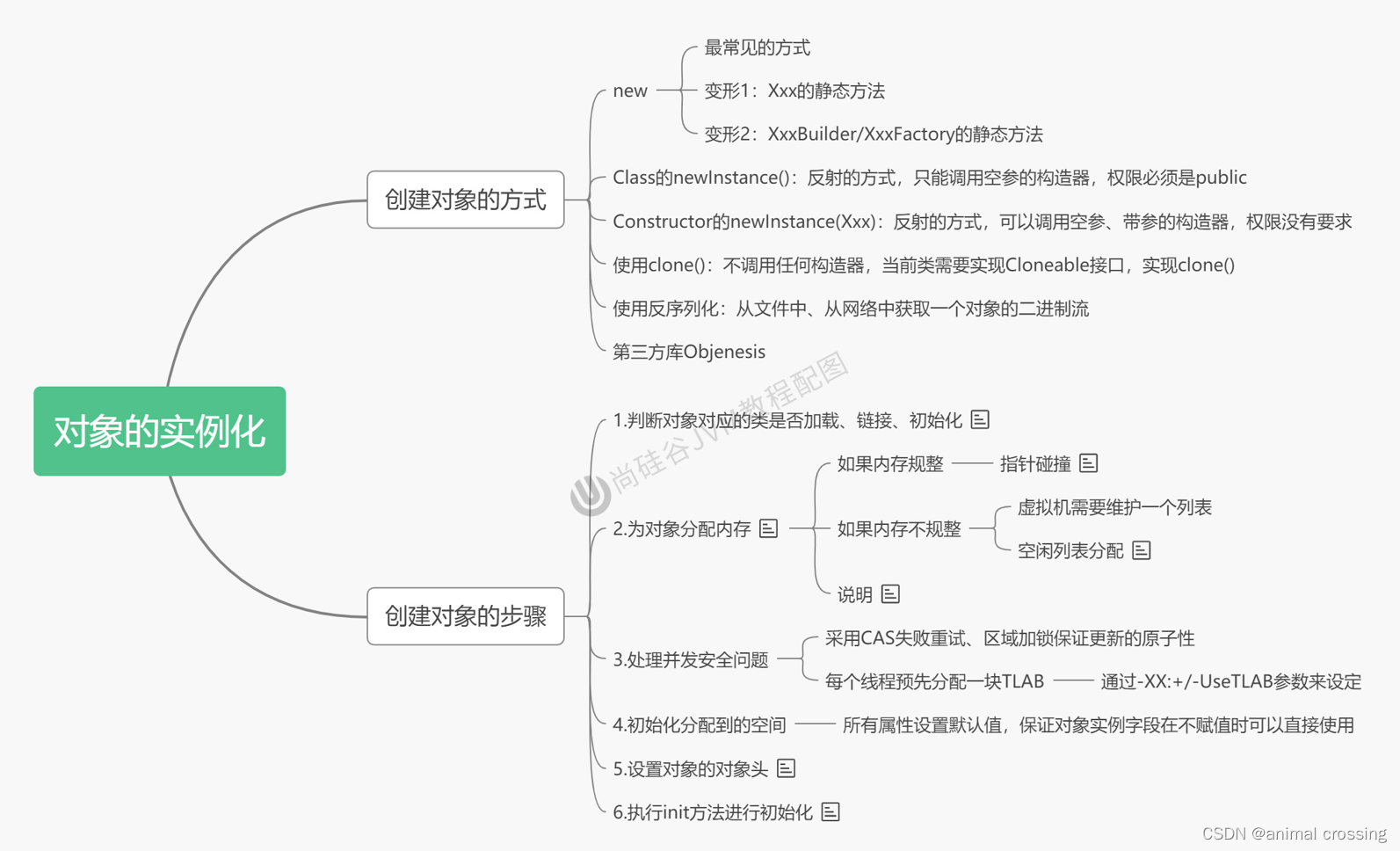

1 对象创建的方法和步骤

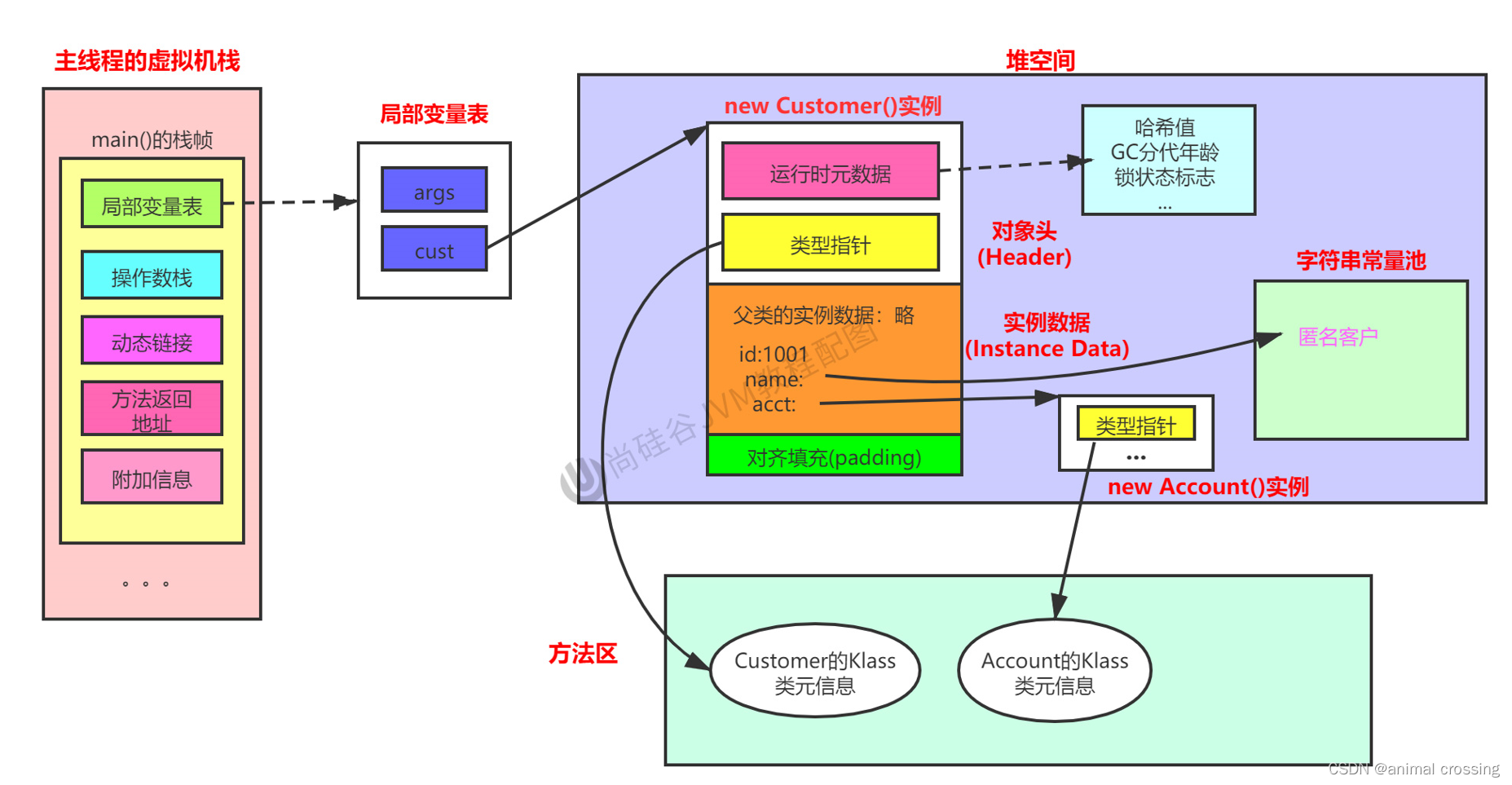

2 !!对象的内存布局

• 在 main 方法中创建了一个名为 cust 的对象，其内存布局如下图所示
• 因为是静态方法，所以局部变量表的首位不是 this


---

十 String Table

1 String 的基本特性

• 声明为 final，不可继承
• 实现了 Serializable 接口，可序列化；实现了 Comparable 接口，可以比较大小
• JDK8 及之前使用 char[] 存储，JDK 9 之后使用 byte[]，同时 StringBuffer 和 StringTable 也随之更改
• 通过字面量的方式（而非 new）给一个字符串赋值，此时字符串声明在字符串常量池中
• 字符串常量池不会存储内容相同的字符串
• 具有不可变性，对字符串修改时，必须重新申请内存区域进行赋值，而不能在原内存空间中修改
• JDK6 属于永久代 -> JDK7 及之后属于堆空间（详见运行时数据区：方法区）

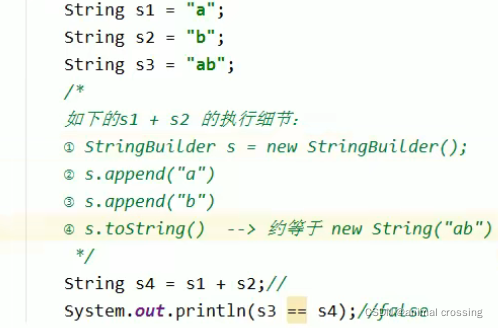

2 String 拼接

• 常量和常量的拼接结果，仍然放在字符串常量池，原理是编译期优化

• 拼接过程中只要有一个是变量（如果声明时被 final 修饰则不能视为“变量”，编译期优化），结果就在堆中，原理是变量拼接使用 StringBuilder，拼接后调用 toString()，类似于 new String()

• 区别：new String() 生成的字符串会在常量池中保存一个字符串对象的复制（对象而非地址的复制），而 toString() 不会


• 如果拼接的结果调用 intern()，则将拼接得到的字符串放入常量池（如果使用 equals() 判断字符串已经存在则无需放入），并返回字符串在常量池中的地址

3 intern()

• 某个字符串调用 intern() 方法，该方法会从字符串常量池中查询当前字符串是否存在，若不存在则复制到字符串常量池中，并返回它在字符串常量池的地址
• 有关 intern() “复制” 的说明：JDK1.6 及之前复制的是对象，将字符串对象从堆复制一份放在永久代（此时字符串常量池、静态变量仍在永久代中）；1.7 及之后复制的是字符串对象的引用地址，将地址放入字符串常量池（此时的字符串常量池、静态变量移动到了堆中）
• 注意以上仅针对 intern() “复制” ，new String(...) 只是单纯地 创建两个对象
• 调用任意字符串的 intern() 方法，返回结果指向的实例，和以常量形式出现的字符串实例完全相同

String s1 = "aa";
String s2 = "bb";
(s1 + s2).intern() == "aabb";  // 成立

4 创建了几个对象？

• new String() 生成的字符串会在常量池中保存一份 对象的复制，而 toString() 不会
• 以下对 JDK 6/7 均成立

String s = new String("abc");
// 创建了2个对象，分别是堆中和字符串常量池中的 String 类型的实例 "abc"
// 如何证明？看字节码文件

String s = new String("aa") + new String("bb");
/* 创建了6个对象
1. new StringBuilder()，因为涉及到字符串拼接
2. new String("aa")
3. 字符串常量池中的 "aa"
4. new String("bb")
5. 字符串常量池中的 "bb"
6. StringBuilder 在拼接后调用 toString()，方法内执行 new String("aabb")，但不把 "aabb" 放入常量池！！
*/

5 两道难题*

String s1 = new String("a");  // 不涉及到intern()的复制，只是单纯创建两个对象，无论6和7
s1.intern();  // 什么都没做
String s2 = "a";
// 6：s2 ==（字符串常量池的实例 "a" 的地址） != s1的地址
// 7：s2 ==（字符串常量池中实例 "a" 的地址） != s1的地址
sout(s1 == s2);  // 6/7/8 均返回 false

String s3 = new String("a") + new String("a");
s3.intern();  // "aa"放入字符串常量池，是intern()放入的，而非 new String(...)放入，区别于上面
String s4 = "aa";
// 6：s4 ==（字符串常量池的实例 "aa" 的地址） != s3的地址
// 7：s4 ==（字符串常量池中存放的 堆中 "aa" 的地址） == s3的地址
sout(s3 == s4); // 6 返回 false，7/8 返回 true

• 问题2参考上述有关 intern() “复制” 的说明：JDK1.6 及之前复制的是对象，将字符串对象从堆复制一份放在永久代，创建了新对象（1.6 字符串常量池、静态变量仍在永久代中）；1.7 及之后复制的是字符串对象的引用地址，将地址放入字符串常量池（1.7 字符串常量池、静态变量移动到了堆中）
• 注意以上仅针对 intern() “复制” ，new String(...) 只是单纯地 创建两个对象
• 关键是 intern() 之前常量池里是否已有字符串，即 intern() 是否起作用

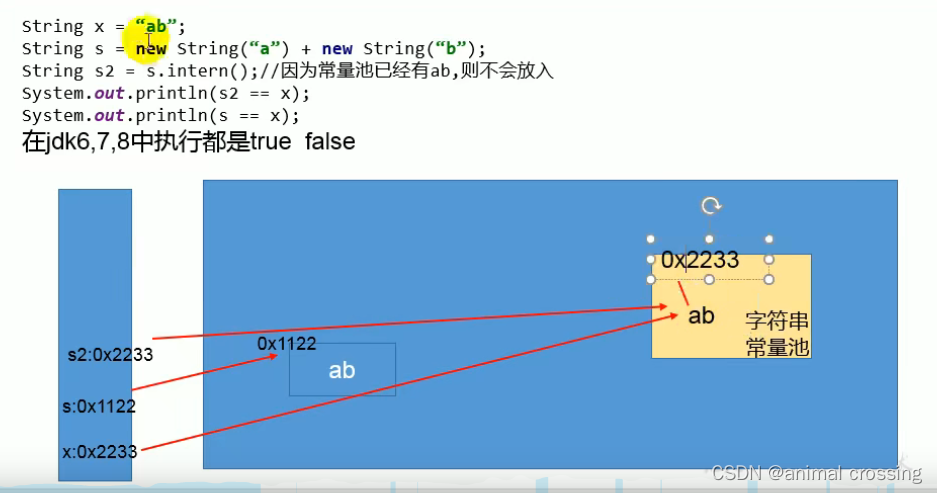

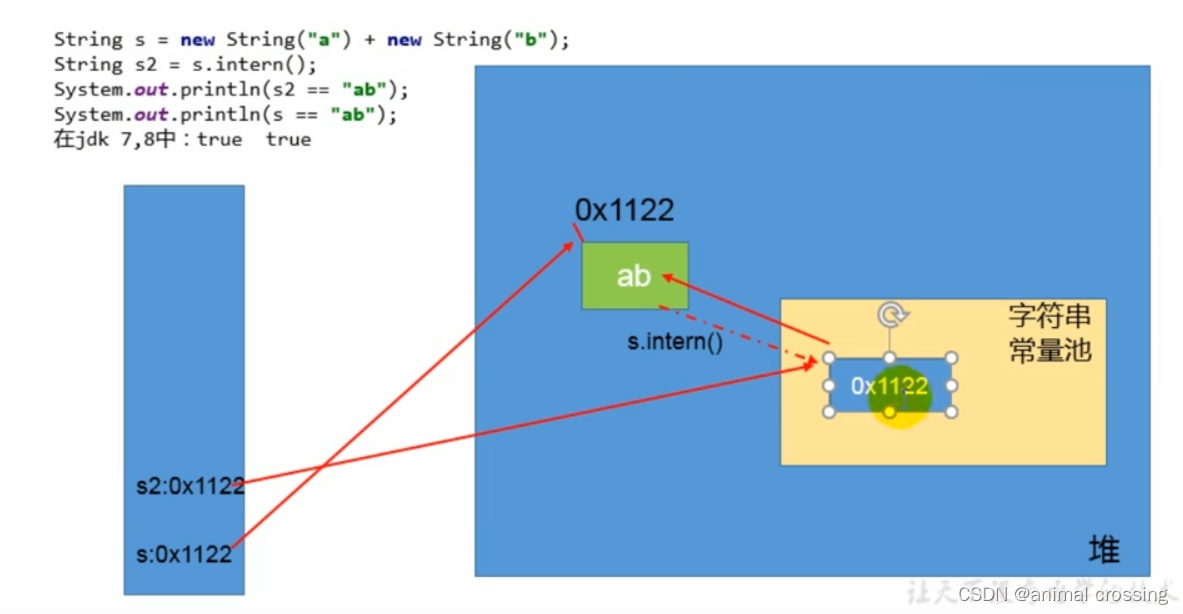

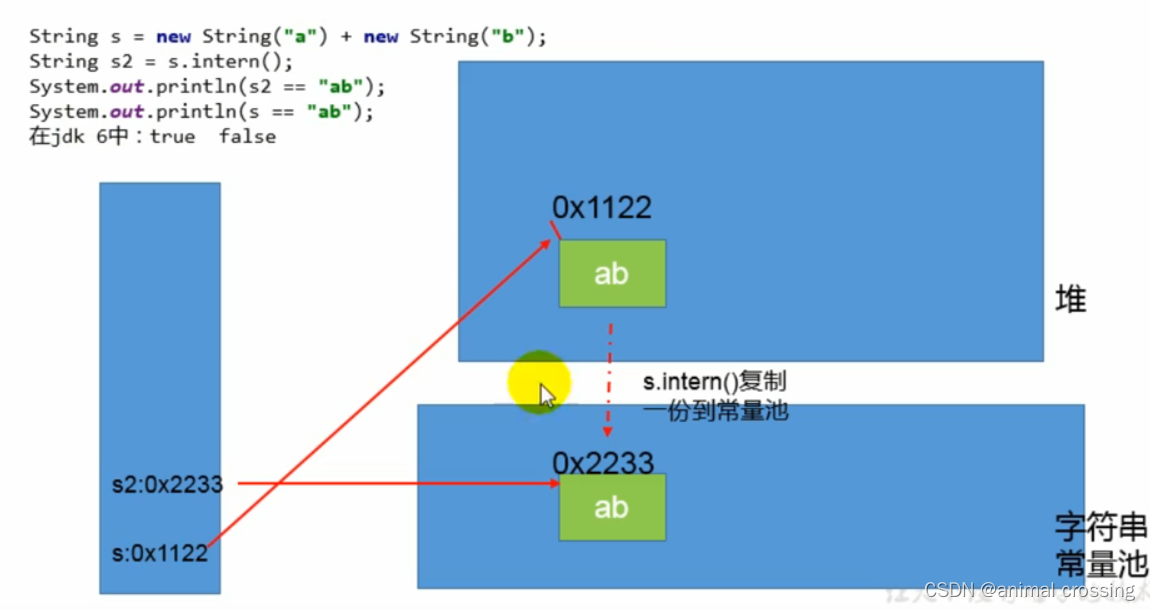

• 补充三道例题和图解：




---

十一 垃圾回收相关概念

1 什么是垃圾

• 垃圾：运行程序中没有任何指针指向的对象
• 垃圾回收的对象是堆和方法区，重点是堆。从次数上讲，频繁收集年轻代，较少收集老年代，基本不收集永久代

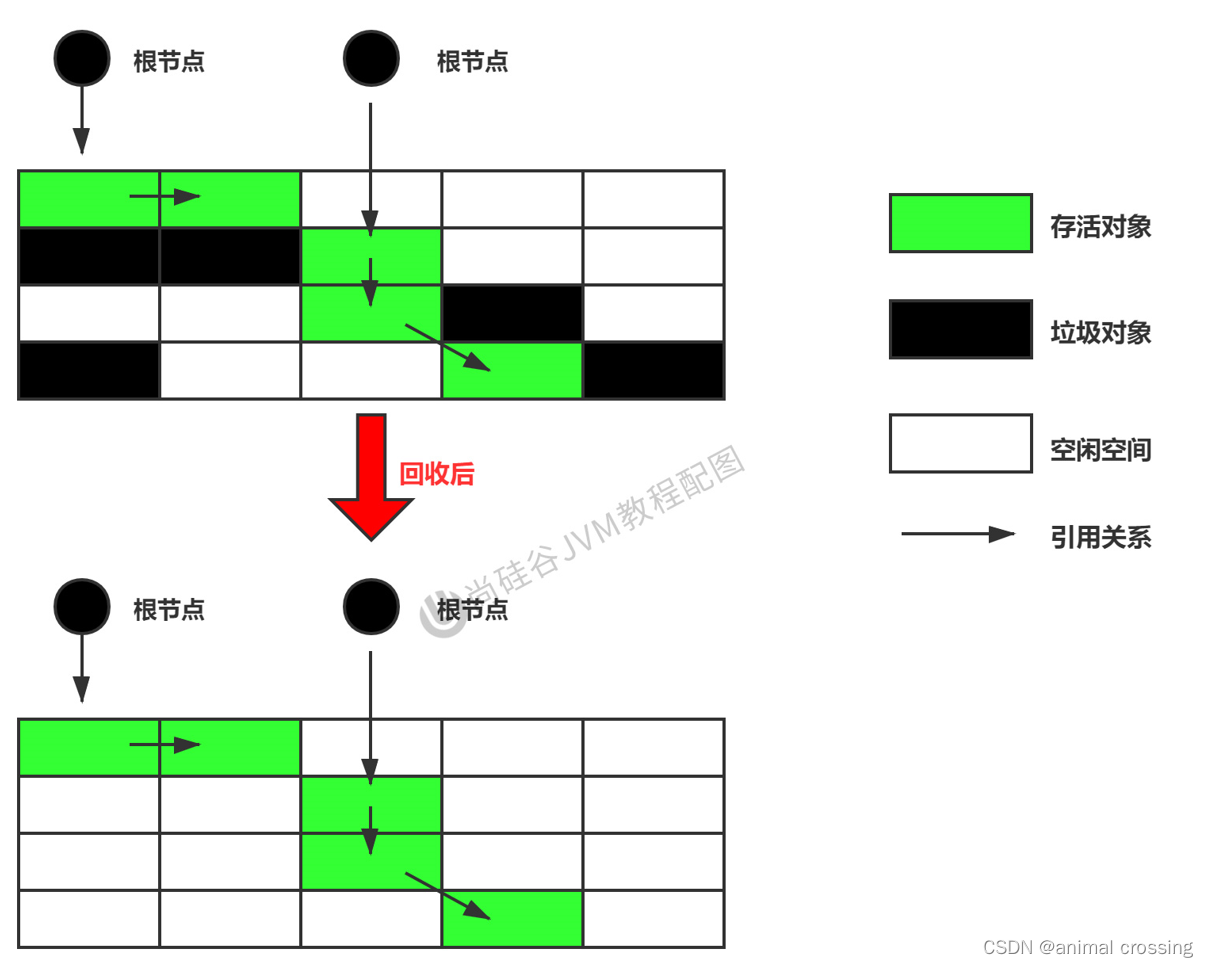

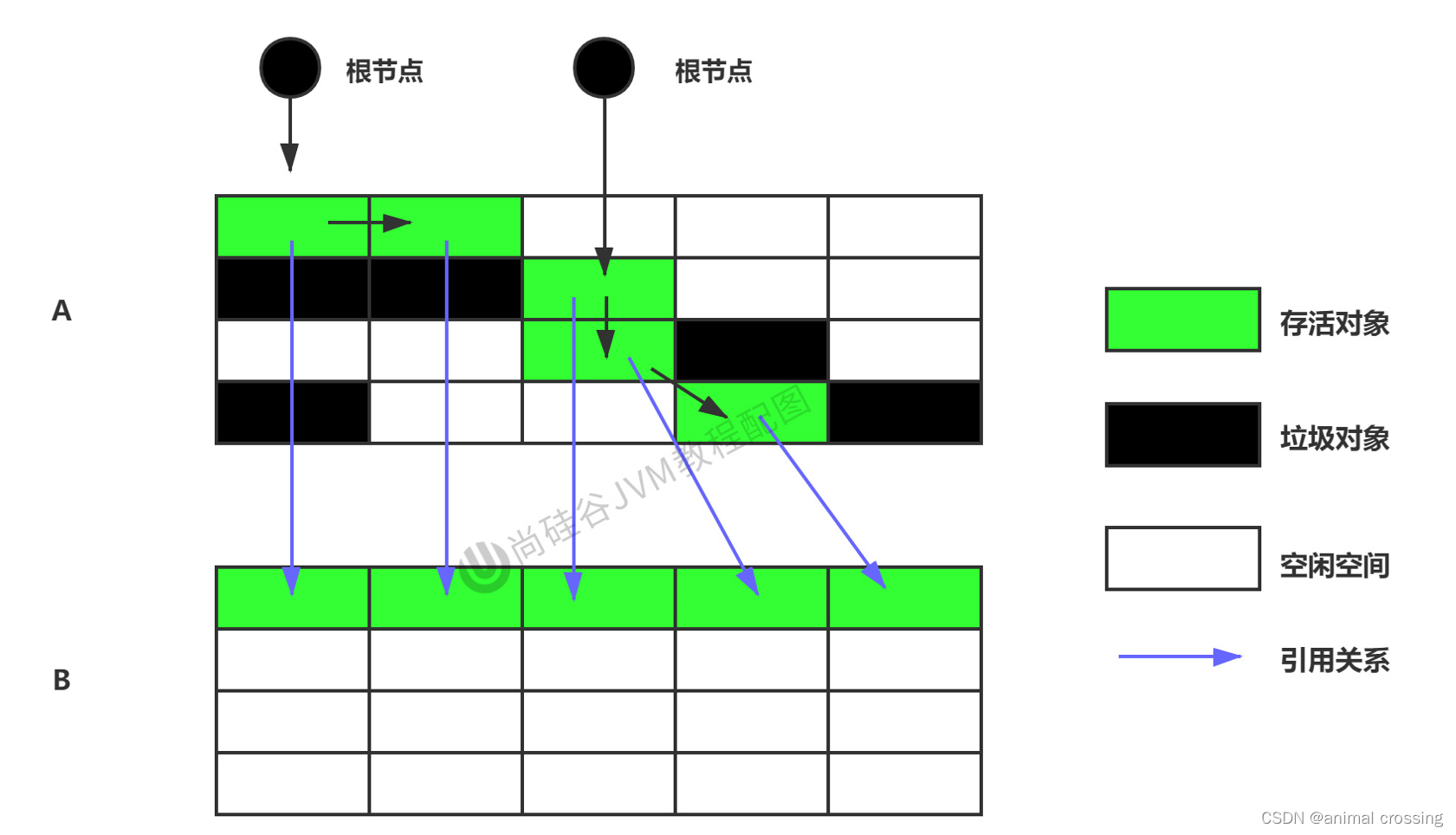

• 垃圾回收的步骤分为 标记阶段 和 清除阶段

2 内存溢出

• 没有空闲内存，并且垃圾收集器无法提供更多内存时，发生 OOM
• 在抛出 OOM 前，通常 GC 会执行垃圾回收，尽可能清理出空间
• 发生原因：
  可能是 JVM 堆内存设置不够；
  也可能是代码中创建了大量大对象，并且长时间不能被垃圾收集器回收；
  或者是申请了超大对象，超过了堆的最大值，此时不触发 GC 直接 OOM

3 内存泄漏

• 严格来说，只有对象不会再被程序用到了，但是 GC 又不能回收他们的情况，才称为内存泄漏
• 一些不好的实践导致对象生命周期变长，甚至进一步导致 OOM，是宽泛意义上的内存泄漏
• 举例：
  1.单例模式。单例对象的生命周期和应用程序是一样长的，如果单例对象持有对外部对象的引用的话，那么这个外部对象就不能 被回收，导致内存泄漏
  2.一些资源未手动关闭导致内存泄漏。数据库连接、套接字连接、IO连接必须手动关闭，否则不能被回收

4 强引用：存在就不回收

• 最传统的“引用”，默认的引用类型，无论任何情况下， 只要强引用还存在，垃圾收集器就永远不会回收被引用的对象
• 四种引用中，唯一需要为 OOM 负责的引用类型，即只有强引用才会导致 OOM
• 强引用可以直接访问目标对象
• 强引用指向的对象在任何时候都不会被回收，即使 OOM

5 软引用：内存不足时回收

• 在即将 OOM 之前，垃圾收集器会回收 仅 具有软引用的对象，如果 GC 后仍内存不足则 OOM
• 和弱引用类似，只不过 JVM 会尽量让软引用的对象存活得更久，迫不得已时才回收

Object obj = new Object();  // 声明强引用
SoftReference<Object> soft = new SoftReference<Object>(obj);  // 声明软引用
obj = null;  // 销毁强引用

6 弱引用：发现即回收

• 仅 具有弱引用的对象只能生存到下一次 GC 之前，无论内存是否足够，在执行 GC 时都会回收这类对象
• 由于 GC 线程的优先级很低，所以弱引用对象也能存在一定的时间
• 和软引用都适合存放可有可无的缓存数据

Object obj = new Object();  // 声明强引用
WeakReference<Object> soft = new WeakReference<Object>(obj);  // 声明弱引用
obj = null;  // 销毁强引用

7 虚引用：形同虚设，回收跟踪

• 虚引用不会对对象的生存周期造成影响，也无法通过虚引用获得对象（除此之外都可以通过引用获取对象），虚引用的作用仅仅是在对象被回收时收到系统通知
• 四种引用中，唯一一种不能用来获取被引用的对象的引用类型
• 虚引用可以跟踪对象的回收时间，因此可以将一些资源释放操作放置在虚引用对象中执行记录
• 必须和引用队列一起使用，当 GC 执行时，如果发现一个待回收对象具有虚引用，就会在对象回收后将虚引用加入到引用队列，以通知对象的回收情况

Object obj = new Object();  // 声明强引用
ReferenceQueue queue = new ReferenceQueue();  // 引用队列
PhantomReference<Object> soft = new PhantomReference<Object>(obj, queue);  // 声明虚引用，需要传入引用队列
obj = null;  // 销毁强引用

---

十二 垃圾回收算法

1 标记阶段：可达性分析算法

• 基本思路是，从 GC Roots 出发按照从上到下的搜索方式，确定对象是否可达，如果目标对象没有任何引用链相连，则是不可达的，标记为垃圾对象。只有能被根对象集合直接或间接到达的对象才是存活对象
• 可以解决循环引用问题，而引用计数算法不能解决
• 可以作为 GC Roots 的对象类型：
  • 虚拟机栈（栈帧中的本地变量表）中引用的对象
  • 本地方法栈中引用的对象
  • 方法区中 类的静态属性 引用的对象
  • 方法区中 常量 引用的对象（字符串常量池中的对象）
  • 被同步锁持有的对象
• 如果一个引用指向堆内存里的对象，引用本身又不在堆内存里，那么这个对象就是一个 GC Root
• 分析工作需要在能保障一致性的快照中进行，所以执行时必须 Stop the World

2 finalize()

• 垃圾回收器回收对象之前，总会先调用该对象的 finalize()
• 重写该方法可以自定义对象被销毁之前的处理逻辑，用于对象回收时的资源释放
• 不要主动调用对象的 finalize() 方法，而要交给垃圾回收器调用，原因：
  • finalize() 可能导致对象复活
  • 糟糕的 finalize() 会严重影响 GC 性能
  • 何时执行 finalize() （即何时回收对象）是没有保障的，应该由 GC 决定
• 不要依赖对象的 finalize() 方法，而是使用 finally 块做关闭操作
• 虚拟机中的对象处于 可触及、可复活、不可触及 三种状态
  • 可触及：对象由 GC Roots 可达
  • 可复活：对象所有引用都被释放，但 finalize() 没有调用，有可能在 finalize() 中复活
  • 不可触及：对象的 finalize() 已被调用并且没有复活，此时对象可以被安全回收。不可触及的对象不可能被复活，因为对象的 finalize() 只会调用一次

3 判断对象是否可回收的流程（至少两次标记）

1. 如果没有 GC Roots 到对象的引用链，则第一次标记
2. 判断该对象有无必要执行 finalize() 方法：
   ① 如果对象没有重写 finalize() 方法，或 finalize() 被调用过，则视为“没有必要执行”，对象被判定为不可触及，执行垃圾回收
   ② 如果对象重写了 finalize() 方法，并且未执行过，则对象被插入到 F-Queue 队列中，由虚拟机自动创建的低优先级线程 Finalizer 执行其 finalize() 方法
   ③ 稍后 GC 对 F-Queue 中的对象进行二次标记，如果对象执行 finalize() 后和引用链上的任意对象产生联系，则被移出“即将回收”集合。对象会再次出现没有引用存在的情况时，该对象的 finalize() 不会再被调用，一旦 GC Roots 不可达则立刻进入不可触及状态

4 清除阶段：标记-清除算法

• 首先，垃圾收集器从根节点开始遍历，标记所有 引用的对象（而非标记垃圾对象）；然后垃圾收集器 对堆内存从头到尾进行线性遍历，如果对象没有被标记则将其回收
• 缺点：
  • 这种方式清理出来的空闲内存是不连续的
  • 这里的清除指的是，把清除的对象地址保存在空闲地址列表里，以便再次为对象分配内存时使用，因此需要维护一个空闲链表


5 清除阶段：标记-复制算法

• 将内存空间分为两块，每次仅使用其中的一块。在垃圾回收时将使用的内存块中的存活对象复制到未被使用的块中，然后清除正在使用的内存块的所有对象，交换两个内存块的角色
• 适合存活对象很少，垃圾对象很多的场景（尤其是新生代）
• 优点：
  • 保证垃圾回收后空间的连续性，不会出现碎片问题
  • 三种算法中效率最高
• 缺点：
  • 需要两倍的内存空间
  • STW

    （黑色箭头代表引用关系）

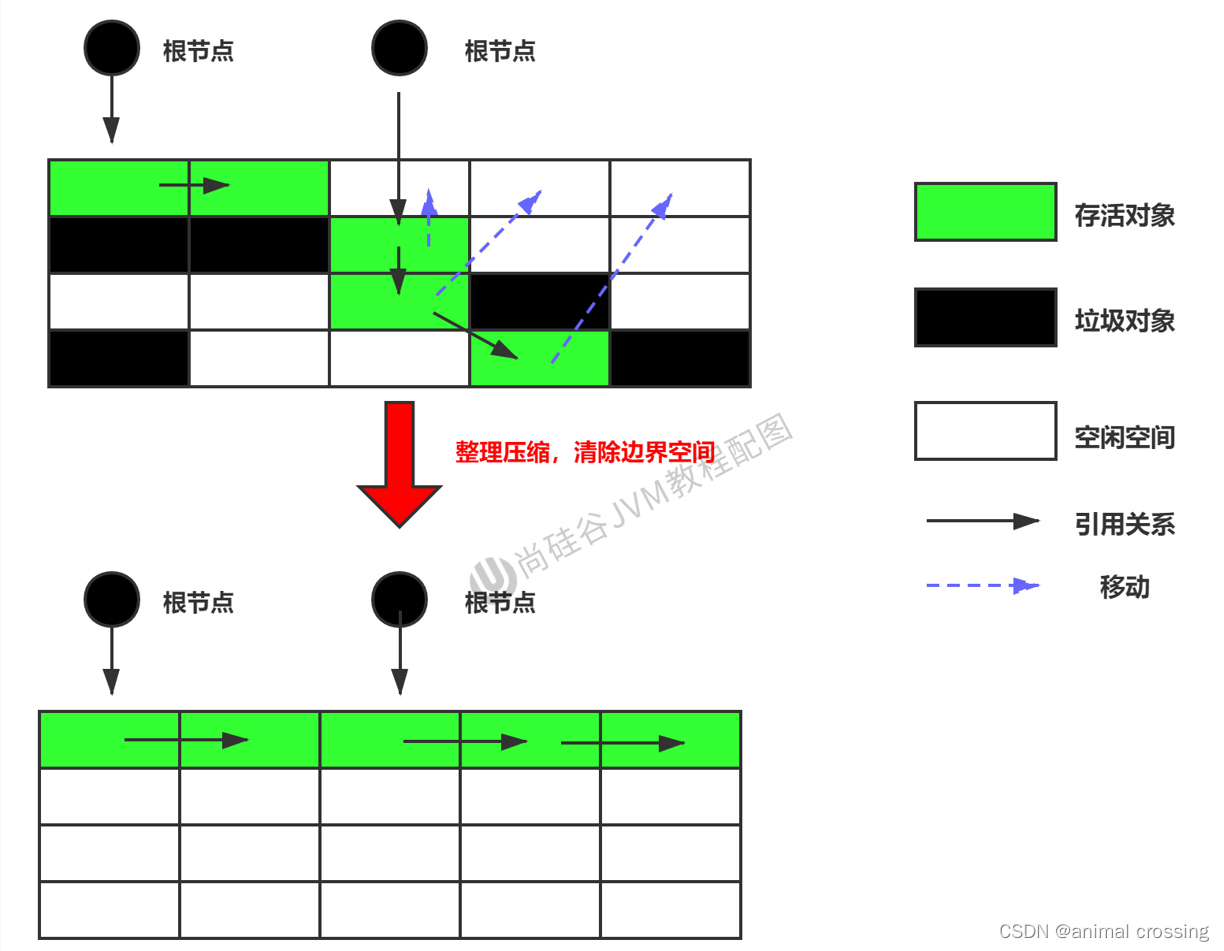

6 清除算法：标记-压缩算法

• 首先，垃圾收集器从根节点开始遍历，标记所有 引用的对象（而非标记垃圾对象）；然后将存活的对象压缩到内存的一侧，按照顺序排放；最后清理边界外的所有空间
• 优点：
  • 内存有序分布，可以使用指针碰撞的方式为新对象分配内存，效率高
  • 解决了 标记-清除算法 的碎片问题
• 缺点：
  • 效率低于上述两种算法
  • STW


7 三种清除算法的对比

	标记-清除	标记-复制	标记-压缩
执行速度	中等	最快	最慢
空间开销	少	多	少
是否产生碎片	是	否	否
是否移动对象	否	是	是

• 不移动对象的算法优势在于，GC 线程可以和用户线程并发执行，无需阻塞用户线程，延迟低
• 移动对象的算法优势在于，不产生内存碎片，吞吐量高

8 分代收集算法

• 核心思想是不同生命周期的对象采用不同的收集方式

• 假设与结论

  1. 绝大多数对象朝生夕死

  新生代：区域比老年代小，对象生命周期短、存活率低、回收频繁。适用 标记-复制算法

  2. 经过越多次垃圾回收的对象，就越难以消亡

  老年代：区域较大，对象生命周期长、存活率高、回收不频繁。一般采用 标记-清除算法 和 标记-压缩算法 混合实现

  3. 跨代引用相对于同代引用仅是极少数

  不为少量的跨代引用而扫描整个老年代，仅标识出老年代哪块内存会存在跨代引用
  在执行 YGC 的时候，只有这些块内的对象加入 GC Roots

---

十三 垃圾回收器

1 基本概念

• 三个性能指标

• 吞吐量：运行用户代码的时间占总运行时间的比例，高吞吐量使得 CPU 工作时间更长，适合在后台运算、不需要太多交互的任务
• 暂停时间：执行垃圾收集时，程序的工作线程被暂停的时间
• 内存占用：执行垃圾收集时占用的堆空间大小

• 优秀的垃圾收集器最多三者得其二
  • 吞吐量和暂停时间也是相互矛盾的目标，如果选择更大的吞吐量，就会降低垃圾回收的频率，导致暂停时间更长
  • 选择更短的暂停时间，提高了垃圾回收的频率，降低了吞吐量
• 当前垃圾收集器的准则是：在保证吞吐量的前提下，尽量缩短暂停时间
• GC 的并发与并行
  • 并发：用户线程和 GC 线程可以同时执行（无 STW）
  • 并行：多个 GC 线程共同参与回收（默认有 STW）

2 常用回收器

回收器	工作内存	算法	工作线程数	是否STW
Serial	新生代	复制	单线程	是
Serial Old	老年代	压缩	单线程	是
ParNew	新生代	复制	多线程	是
CMS	老年代	清除	多线程	部分
Parallel	新生代	复制	多线程	是
Parallel Old	老年代	压缩	多线程	是
G1	新生代、老年代	-	-	否

• 使用不同 GC 算法，下次分配内存的方式不同
  • 压缩，再分配时使用指针碰撞
  • 非压缩，再分配时使用空闲链表

3 组合关系

（虚线代表在某个 JDK 版本中被移除）

3.1 Serial + Serial Old

• 均是串行回收器，执行垃圾回收时需要 STW
• 在单个单核 CPU 的场景下效率较高

3.2 ParNew + CMS

• ParNew 是并行回收器，执行垃圾回收时需要 STW （Serial 的多线程版本）
• CMS 是并发回收器，垃圾回收线程和用户线程同时运行，缩短 STW，响应速度快（适合强交互场景）
• CMS 的执行分为四个阶段
  • 初始标记：仅标记 GC Roots 直接关联的对象，需要STW
  • 并发标记：遍历对象图，耗时长但无需 STW
  • 重新标记：修正并发标记，只能排除被标记的非垃圾的对象，需要 STW
  • 并发清理：清理被标记的对象，因为是清除算法，所以无需 STW
• CMS 在初始标记和重新标记两个阶段需要 STW，因为可达性分析最终要在一致的环境中进行

• CMS 的弊端
  • CMS 不能等到老年代几乎满的时候再进行垃圾回收，因为在并发标记阶段仍然会有用户线程执行，这时用户线程可能会继续申请老年代内存。如果 CMS 运行时预留内存不足，则使用 Serial Old 作为降级方案，停顿时间会很长
  • 会产生内存碎片，并发清理阶段无 STW，所以清除算法也不能换用复制或压缩算法
  • 无法清理并发标记阶段产生的新垃圾对象，只能在下次回收时处理

3.3 Parallel + Parallel Old

• 均是并行回收器，执行垃圾回收时需要 STW
• Parallel 类似 ParNew，是并行回收器，但是吞吐量优先

3.4 G1

• 目标是在延迟可控的前提下，尽量提升吞吐量

  • 延迟可控指的是，在指定长度为 M 毫秒的时间内，消耗在垃圾收集上的时间大概率不超过 N 毫秒
  • 期望停顿时间一般设置为 100~300 ms，过短的期望停顿时间可能造成堆满，从而触发 Full GC

• G1 给后续 GC 的启发：垃圾收集的速度跟得上对象分配的速度即可，而不追求一次把新生代、老年代或整个堆清理干净

• G1 和核心思路是放弃分代区域划分的思想，把堆区划分为若干个大小相等的 Region，以 Region 作为垃圾回收的最小单元

• 每个 Region 可以根据需要变换为 Eden / Survivor / Old / Homogeneous 空间

  • 大小超过 Region 容量一半的对象判定为大对象，所处的 Region 作为 Homogeneous Region
  • 对于大小超过一个 Region 的超级大对象，会被放在若干个连续的 Homogeneous Region 中
  • Homogeneous Region 大多时间被 G1 视为老年代的一部分

• 用多次的 Mixed GC 来避免分代回收或全堆回收的长时间停顿

• G1 执行过程

  1. 初始标记 STW
     • 借用 Minor GC 同步完成，实际上没有额外的停顿
     • 标记 GC Roots 能直接关联的对象，让并发标记阶段的用户线程在可用的 Region 中正确地分配新对象
  2. 并发标记
     • 可达性分析
  3. 最终标记 STW
     • 遗留的可达性分析
  4. 筛选回收 STW

     • 对各个 Region 的回收价值和成本进行排序，根据用户期望的停顿时间指定回收计划

     • 把决定回收的 Region 的存活对象复制到空 Region 中，再清理旧 Region 的全部空间



• G1 采用算法（两种算法都不会产生内存碎片）

  • 整体来看是 标记-压缩 算法
  • 局部（两个 Region 之间）是 标记-复制 算法
