自从最初的IEEE 802.3af 1型以太网供电（PoE）标准于2003年首次推出以来，该技术已经发展到包括2型（高达30瓦）、3型（高达60瓦）和4型（高达90瓦）。这意味着PoE电压现在支持从手机、Wi-Fi接入点和监控摄像头到笔记本电脑、数字显示器，甚至设施范围的LED照明，所有这些都需要不同级别的PoE电源。

为了管理多数的PoE需求，电气与电子工程师学会还为PoE系统分配了从0到8的等级。1类和2类PoE包括0到4类（4-40瓦），3类包括5类（45瓦）和6类（60瓦），4类包括7类（75瓦）和8类（90瓦）。这基本上意味着您可以拥有8种不同类型的PoE设备，由单个PoE交换机或其他电源设备（PSE）支持。当其中一台设备无法通电时，需要对其进行故障排除。

例如POE供电设备不工作了，PoE设备可能无法工作的原因有多种：

1. 由于不良终端（如开路、短路和布线错误）以及链路沿线的电缆损坏而导致的连续性不足，显然会阻止任何信号数据或PoE的传输。
2. 由于发热或直流电阻不平衡性能差而增加的插入损耗也可能是原因之一，也可能是不符合电气与电子工程师学会PoE标准的设备。
3. 当链路通过认证测试，已经验证了连续性，并且符合标准的PoE设备仍然没有收到电源时，问题可能是有源电源设备（PSE）。

在支持PoE的交换机上，根据其连接设备的要求为每个端口分配PoE功率。分配允许交换机以更高的效率供电。例如，一个典型的24端口PoE启用交换机可能具有740 W的功率预算，用于受电设备，在每个端口上启用最多30 W（类型2）。由于目前网络上存在各种各样的PoE设备，因此并非所有连接的设备都需要交换机30 W全部的功率。您可以使用一个交换机端口只需要7 W PoE功率的VoIP电话和另一个交换机端口需要15.4 W功率的监控摄像头。



通过分配，可以减少在特定端口上传输的PoE功率。同样，PoE功率可以在端口上增加，以支持需要更多功率的设备。基本经验法则是：要使连接的设备获得足够的运行功率，通过PSE传输的PoE功率必须等于或大于其连接设备的等级。对于连接到PSE的所有设备，所有设备所需的总功率不能超过PSE的总功率预算。

虽然当今先进的PoE交换机可以通过功率协商消息确定所连接设备的功率需求，并适当分配功率，但当通信故障、PoE已手动（且不正确）分配到每个端口、交换机的总功率预算已超额认购时，会出现问题，或者设备不能支持设备要求。

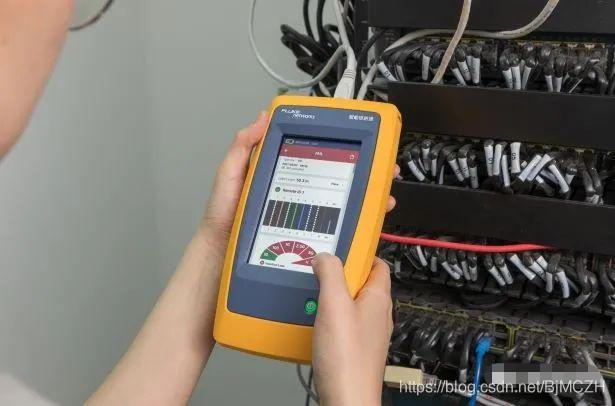

这就需要LinkIQ网络测试仪更高级的故障排除功能了，首先检查交换机端口上的PoE：

网络交换机使用基于标准的链路层发现协议（LLDP）或Cisco发现协议（CDP），允许它们发现连接的设备并公布其功能。这些协议可用于获取有关交换机和特定端口的信息，包括端口ID、VLAN、播发速度和PoE。福禄克 LinkIQ网络测试仪能够从交换机接收给定链路的发现协议数据包，并在连接上施加负载，以确保公布的功率实际上是通过电缆传输到设备的功率。福禄克 LinkIQ网络测试仪PoE负载测试功能：

作为PoE负载测试仪，LinkIQ显示四线对网络电缆中的哪些线对承载功率、协商功率等级（0-8）以及PSE在设备上提供的负载功率（瓦特）。它还显示了根据协商的功率等级，设备在负载下需要满足的最小所需电压，以及为确保其满足该要求而在负载下实际测量的电压。由于PSE和PD之间的功率协商发生在硬件和软件级别，以确保设备能够连接到网络并允许PoE交换机进行动态分配，因此LinkIQ为硬件和软件类显示此信息。如果PoE设备协商的硬件或软件等级大于PSE可以提供的功率，则PoE设备无法通过LinkIQ测试。

LinkIQ可以检查交换机是否启用PoE，甚至指示交换机是否可以协商电源或双电源。单个设备在两个对集（对1,2和3,6以及对4,5和7,8）上保持相同的功率，而双设备可以在每个对集上具有独立的功率，1,2和3,6（双A）或4,5和7,8（双B）。此信息非常有用，因为IEEE 802.3bt（类型3和类型4）支持这两种拓扑，并且如果您的交换机仅支持单个设备，则可能需要更新以支持双802.3 bt设备。

简单的网络测试仪可以处理基本的已安装的布线设备是否支持POE或识别连续性问题，但是一旦遇到交换机协商问题或POE负载测试功能，福禄克LinkIQ网络测试仪是您的首选仪器
