福禄克官方经销商给您科普光纤极性基础

极性定义了流动的方向，例如磁场或电流的方向。在光纤中，极性是定向的；光信号通过光缆从一端传输到另一端。光缆一端的光纤链路传输信号（Tx）必须与另一端的相应接收器（Rx）匹配。那么，什么是纤维极性？光纤极性可以定义为光信号从光缆一端传输到另一端的方向。

虽然这似乎是显而易见的，光纤极性是一个领域，似乎造成最混乱的技术人员。所以，让我们把它分解，从头开始。

易懂的双工

在双工光纤应用中，如10gig，数据传输是双向的，通过两条光纤，每根光纤一端连接发射机，另一端连接接收机。极性的作用是确保保持这种连接。

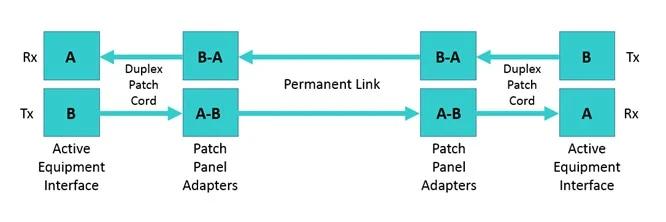

如果您查看下图，您可以很容易地看到，无论通道中有多少配线架适配器或电缆段，Tx（B）都应始终连接到Rx（A）。如果不保持极性，例如将发射器连接到发射器（B到B），数据将根本不流动。很明显，对吧？

光纤电缆是定向的

为了帮助业界选择和安装正确的组件以保持正确的极性，TIA-568-C标准建议双工跳线采用A-B极性方案。A-B双工插接线是一种直通连接，可在双工通道中保持A-B极性。还需要注意的是，每个光纤连接器都有一个键，用于在连接器配对时防止光纤旋转，并保持正确的Tx和Rx位置。

利用MPO管理光纤连接极性的三种方法

虽然双工光纤电缆的极性看起来很直接，但在处理多光纤MPO型电缆和连接器时，这一切都变得有点复杂。行业标准为MPO方法1、方法2和方法3规定了三种不同的极性方法，每种方法使用不同类型的MPO电缆。

方法1

方法1使用A型直通MPO中继电缆，一端带有向上键连接器，另一端带有向下键连接器，以便位于位置1（Tx）的光纤到达另一端的位置1（Tx）。

在双工应用中使用方法1时，需要在一端的跳线中使收发器接收器从位置1（Tx）翻转到位置2（Rx）。这是通过A-A接插线实现的，该接插线将设备接口处位置1的光纤移动到位置2。

方法2

使用两端的键合连接器来实现收发器-接收器翻转，使得位于位置1（Tx）的光纤到达相对端的位置12（Rx），位于位置2（Rx）的光纤到达相对端的位置11（Tx），依此类推。对于双工应用，方法2在两端使用直A-B跳线，因为不需要收发器-接收器翻转。如果两端的接插线类型相同，则应考虑使用哪种类型的接插线，以消除哪一端。

方法3

在一端使用向上键连接器，另一端使用向下键连接器，就像方法1一样，但是翻转发生在电缆本身中，每对光纤都翻转，因此位置1（Tx）中的光纤到达相对端的位置2（Rx），位置2（Rx）中的光纤到达位置1（Tx）。虽然这种方法适用于双工应用，但它不支持并行8光纤40和100gig应用，其中MPO接口的位置1、2、3和4正在发送，位置9、10、11和12正在接收，因此不建议使用。
