光纤测试时不得不用的福禄克CFP光纤测试仪

不同的光纤应用具有不同的最大插入损耗要求，以确保损耗不会过高，从而防止信号正确到达远端。因此，第一项任务涉及确定系统上线时客户计划运行的光纤应用程序，以及他们将来计划运行的光纤应用程序。

假设您的客户正在设计一个数据中心，他们只计划在多模式（10GBASE-SR）上运行10G。然而，在未来一两年内，有些链接可能需要支持40G。这意味着您无法将系统设计为仅满足10Gig限制，IEEE规定，在400米多模光纤上，最大信道插入损耗不得超过2.9dB。

考虑到客户计划迁移一些链接到 40 GIG，你需要考虑你的设计中的那些限制。根据该标准，OM4 多模（40GBASE-SR4）上的 40G 应用在仅 150 米的 OM4 上具有 1.5dB 的最大信道插入损耗（比10G限制更为严格）。

有了当前和将来应用的信道损耗限制，是时候查看供应商的耗电量规格了。满足 10Gig 的要求相对容易，因为典型的 OM4 光纤的损耗为3dB/km，或每米 0.003dB，我们的举例数据中心链路均为100米或更少。这为通道中的四个连接器提供了另外2.6dB。假设客户指定了一个供应商（xxx），其MPO到LC磁带的损耗为0.6dB。因此，我们得到：

100米多模+0.3 dB（0.6 dB X 4），MPO至LC光纤连接器=2.7 dB

这比2.9 dB标准低0.2 dB（很接近但足够）。那么任何小于100米的链接也将有额外的余量。

但是，当您为将来可能40千兆应用程序进行计算时，您将遇到问题。通道的总容量为1.5dB，连接器的总容量仅为1.2dB。从10 Gig升级到40 Gig将允许您将换成性能稍好（例如0.4 dB）的MPO适配器，但您的通道中仍仅限于使用3个连接器。

这就给您留下了一些艰难的选择，要么缩短较长的光纤长度，限制信道中连接器的数量，要么找到损耗较低的连接器选项。根据数据中心的设计，缩短光纤链路可能不起作用，更不用说您必须将其长度限制为原始计划的30%，以满足规范要求，几乎没有任何余量：30米多模+0.09 dB（0.4dB X 4），MPO至LC光纤连接器=1.69dB

在通道中部署三个连接器意味着客户只能在核心交换机上有一个交叉连接，在聚合交换机上有一个互连。大多数客户希望他们的交换机端口在通道两端的交叉连接处进行所有移动、添加和更改时保持完全独立和安全。要实现这一点，您需要两个交叉连接，总共四个连接。

这也是越来越多的供应商提供低损耗版本的连接解决方案的原因。（专业提示：低损耗不是低成本的同义词。）例如，上述供应商提供的低损耗版本每盒0.35dB，MPO适配器为0.2dB。使用这些损耗值，您可以保持所有链路上的长度，在通道中部署四个连接器，满足在两个交换机上交叉连接的设计要求，并在一定的余量内进行设计。

如您所见，确定给定应用的硬件需要了解标准、光纤长度和连接器数量、特定供应商的组件损耗以及一点基本匹配。虽然这当然是可行的（如果你很努力的话），但拥有一个特定于供应商的链路损耗计算器可以消除所有的猜测。

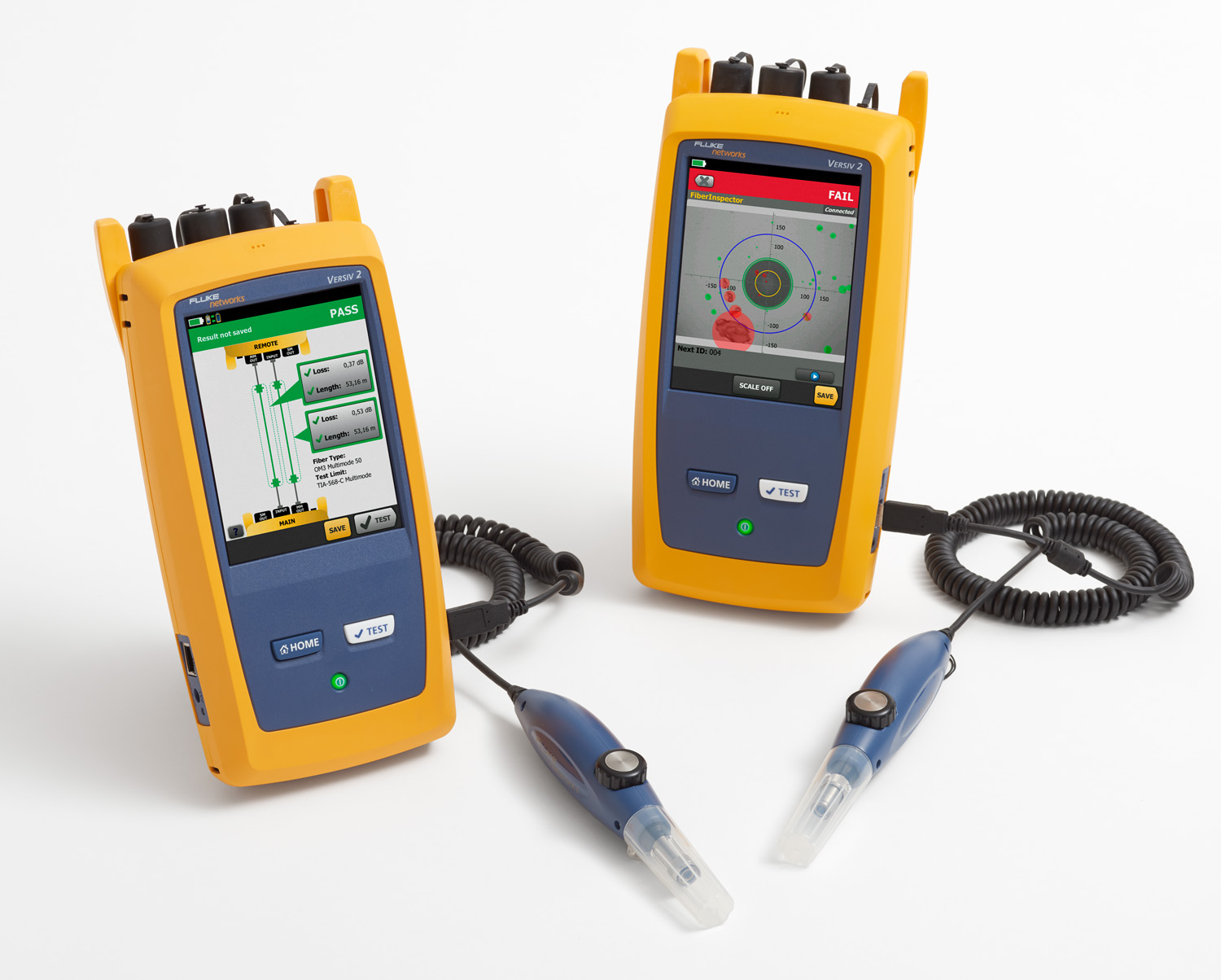

明辰智航供应商为其组件提供损耗计算器。福禄克网络公司的CertiFiber Pro/CFP光纤损耗测试套件和的LinkWare 实时云服务用于测试仪器的低损耗和超低中损耗组件。
