参考:433M射频灯
作者:9art0
发布时间:2020-09-21 21:57:29
网址:https://blog.csdn.net/GatoWong/article/details/108700989?spm=1001.2014.3001.5501
目录
- 433M射频灯硬件接线
- 1. KEIL建立工程
- 2. 电子可编程开关继电器原理
- 3. 上电灯亮代码编写
- 4. 烧写程序到单片机,实现灯一亮一灭
- 5. 遥控灯编程实现及效果验证
- 6. 项目综述和行业拓展

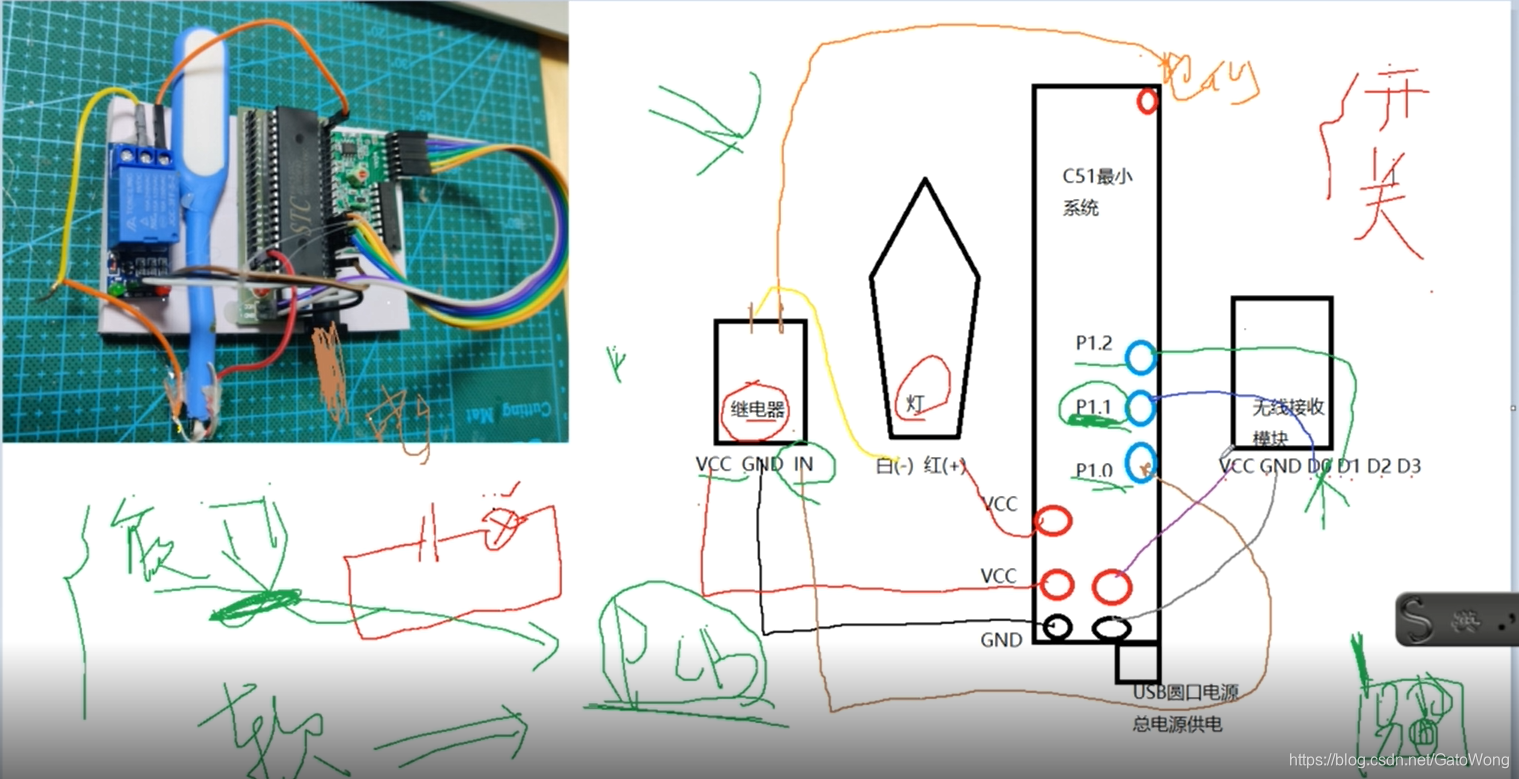

433M射频灯硬件接线
1. KEIL建立工程
- 1.新建文件夹
- 2.新建工程,选择芯片
- 3.添加C文件
工程文件夹下新建txt,修改后缀为.c,回到keil添加C文件。
点击“锤子”,勾选生成hex文件选项
(为什么每次打开都要勾一次!)
(第一次点灯一直亮就是因为你!)
2. 电子可编程开关继电器原理
单片机控制IN口,当控制IN口为低电平时,相当于继电器把“开关”闭合,小灯的负极和地之间接通。
3. 上电灯亮代码编写
代码编写完成后按下build,进行编译。
编译:把C语言翻译成机器能运行的语言
#include "reg52.h" //该单片头文件//set bit,完整解释:定义特殊功能寄存器的位变量
sbit jidianqi = P1^0; //定义 jidianqi 为P1口的第1位,以便进行位操作void main(){ //main程序入口jidianqi = 0 ;
}
4. 烧写程序到单片机,实现灯一亮一灭
到这需要重新接通单片机电源
到这就可以了
5. 遥控灯编程实现及效果验证
#include "reg52.h" //该单片头文件
//set bit,完整解释:定义特殊功能寄存器的位变量
sbit jidianqi = P1^0; //定义 jidianqi 为P1口的第1位,以便进行位操作
sbit Atn = P1^1;
sbit Btn = P1^2;void main(){ //main程序入口while(1){if(Atn==1){ //按下A,P1.1口瞬间产生高电平,松开后恢复低电平jidianqi=0; //拉低P1.0口电平,灯亮}if(Btn==1){ //按下B,P1.2口瞬间产生高电平,松开后恢复低电平jidianqi=1; //拉低P1.2口电平,灯亮}
/*按一下灯就能保持亮灭的状态(不用保持长按),因为下一个循环两句if都不成立,所以一直保持之前的状态*/}}
6. 项目综述和行业拓展
智能家居、智能宿舍!!!
