控制继电器

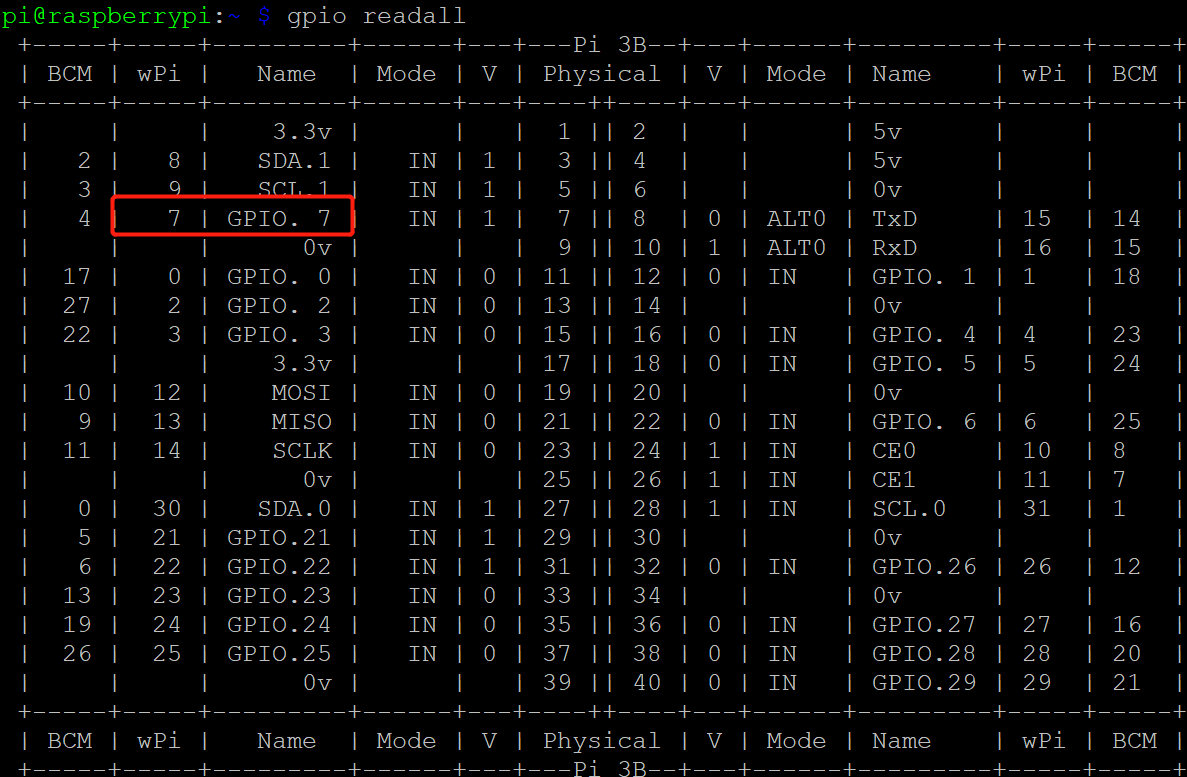

选择7号引脚作为继电器信号输出控制端。

代码：

#include <wiringPi.h>
#include <stdio.h>
#define SWITCHER 7	// 7为树莓派物理引脚编码和wiringPi编码。在树莓派功能名为GPIO.7int main()
{int cmd;if( wiringPiSetup() == -1){		//调用wiringPI库需要先wiringPiSetup()初始化printf("硬件接口初始化失败\n");return -1;}/* 通用GPIO控制函数 void pinMode (int pin, int mode)* pin：配置的引脚* mode:指定引脚的IO模式* 可取的值：INPUT、OUTPUT、PWM_OUTPUT，GPIO_CLOCK* 作用：配置引脚的IO模式*/pinMode(SWITCHER, OUTPUT);	while(1){printf("请输入0或1：0->断开开关；1->导通开关\n");scanf("%d",&cmd);if(cmd == 1){digitalWrite(SWITCHER,LOW);		// void digitalWrite (int pin, int value)  pin：控制的引脚 value：引脚输出的电平值。可取的值：HIGH，LOW分别代表高低电平 让对一个已近配置为输出模式的 引脚  输出指定的电平信号}else if(cmd == 0){digitalWrite(SWITCHER,HIGH);}else{printf("输入错误\n");}}
}

运行程序：

继电器绿灯亮起

控制继电器组

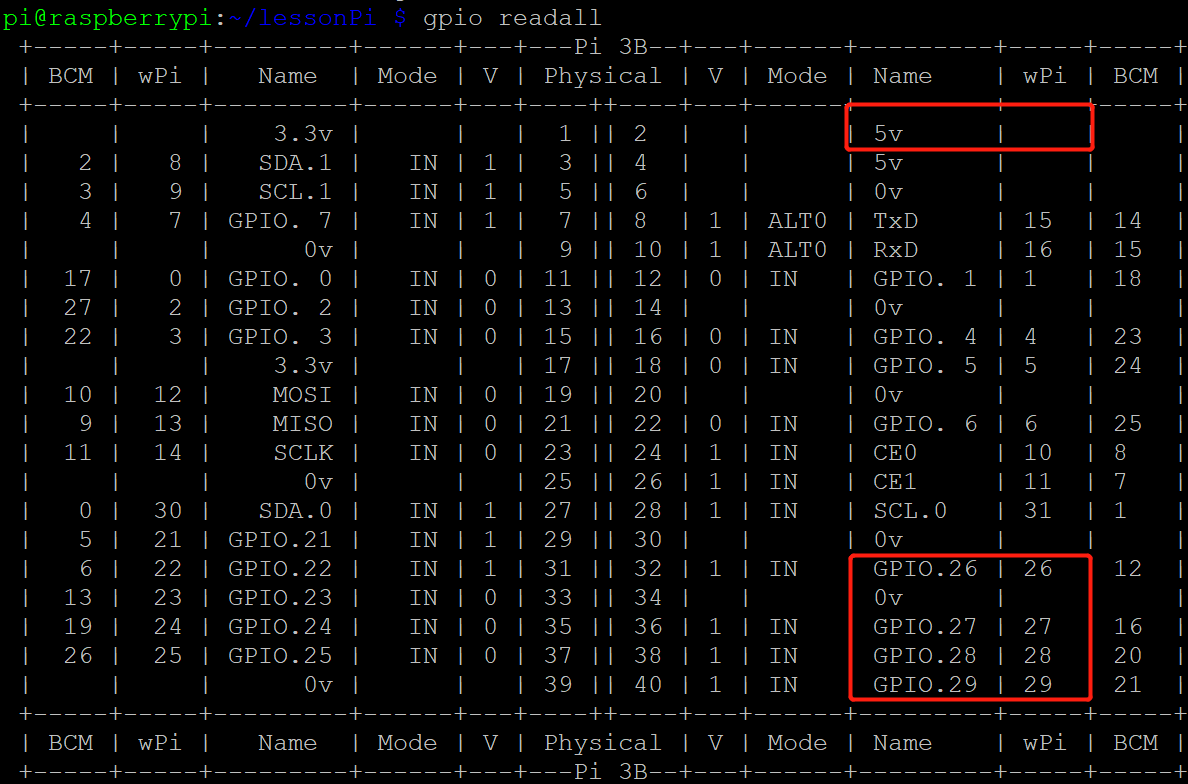

GPIO引脚选择：

代码：

#include <wiringPi.h>
#include <stdio.h>
#define SWITCHER1 26
#define SWITCHER2 27
#define SWITCHER3 28
#define SWITCHER4 29int main()
{int cmd;if( wiringPiSetup() == -1){		//调用wiringPI库需要先wiringPiSetup()初始化printf("硬件接口初始化失败\n");return -1;}pinMode(SWITCHER1, OUTPUT);	pinMode(SWITCHER2, OUTPUT);	pinMode(SWITCHER3, OUTPUT);pinMode(SWITCHER4, OUTPUT);		while(1){printf("请输入1~8：1->导通继电器1开关；2->断开继电器1开关；\n3->导通继电器2开关；4->断开继电器2开关；\n5->导通继电器3开关；6->断开继电器3开关；\n7->导通继电器4开关；8->断开继电器4开关\n");scanf("%d",&cmd);if(cmd == 1){digitalWrite(SWITCHER1,LOW);		}else if(cmd == 2){digitalWrite(SWITCHER1,HIGH);}else if(cmd == 3){digitalWrite(SWITCHER2,LOW);}else if(cmd == 4){digitalWrite(SWITCHER2,HIGH);}else if(cmd == 5){digitalWrite(SWITCHER3,LOW);}else if(cmd == 6){digitalWrite(SWITCHER3,HIGH);}else if(cmd == 7){digitalWrite(SWITCHER4,LOW);}else if(cmd == 8){digitalWrite(SWITCHER4,HIGH);}else{printf("输入错误\n");}}
}

运行程序：

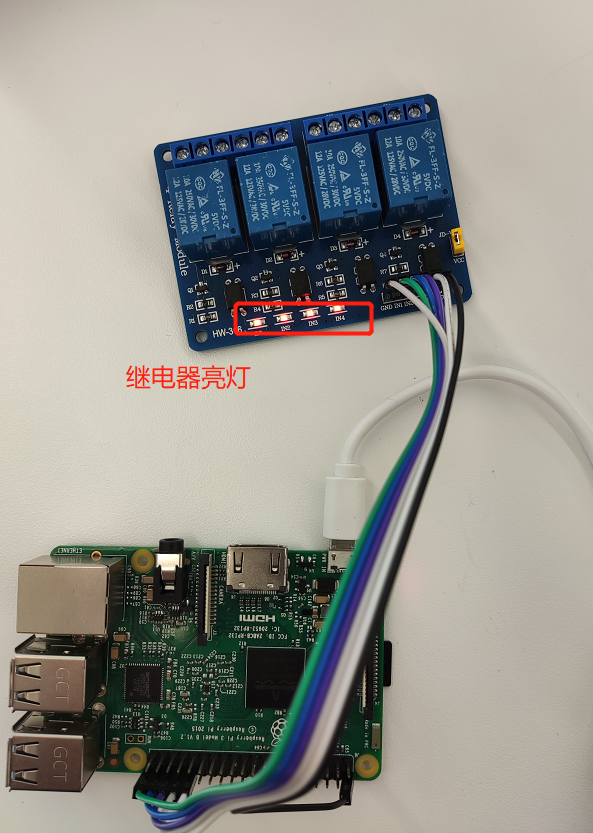

继电器执行效果：
