x86构架及操作系统概述

x86内存构架

• 地址空间和地址

• • 物理地址空间：内存和其他硬件资源组合到一起，分布在CPU的物理地址空间内，CPU使用物理地址索引这些资源
• • 线性地址空间：一个平台只有一个物理地址空间，但每个程序都认为自己独享整个平台的硬件资源，每个进程都有自己的私有线性地址空间
• • 逻辑地址：
• • 物理地址：是CPU提交导总线用于访问平台内存或硬件设备的最终地址
• • 线性地址： 又叫虚拟地址，当分页机制开启时，线性地址必须转换为物理地址才能访问平台内存或硬件设备

• 分页机制

• • 分页机制是更加粒度化的内存管理机制，典型页大小是4KB页。其核心思想是通过页表将线性地址转换为物理地址。
• • 相关的寄存器：CR0的PG置1开启分页机制、CR3存储页表基地址

• 页表

• • 页目录项： 包含页表的物理地址。CPU使用线性地址的22~31为索引页目录。每个页目录大小为4B
• • 页表项： 包含该线性地址对应的PFN（physical frame number）CPU使用线性地址的12～ 22位索引，每项大小为4B，PFN+线性地址0~11位得到物理地址。

X86构建的基本运行环境

• 三种基本模式

• • 实模式：CPU上电首先进入的就是此模式，无权限分级。
• • 保护模式： 操作系统运行时常用的模式，有特权分级。
• • 虚拟8086模式

• 基本寄存器

• • 通用寄存器：有8个32位通用寄存器
• • 内存管理寄存器： 包括端寄存器和描述符表寄存器
• • EFLAGS寄存器：32位的用来保存程序运行中的一些标志信息（如异常、开启终端与否）
• • EIP寄存器： 32位的，用来保存想当前指令的地址，也叫PC指针
• • 浮点运算寄存器
• • 控制寄存器： CR0~CR4，决定了CPU运行的模式和特征

• 中断与异常

PIC：programmable interrupt controller 可编程中断控制器
IRR: interrupt request register 中断请求寄存器
ISR：in service register 服务中寄存器
IMR：interrupt mask register 中断屏蔽寄存器

• PIC向中断提交中断流程：

1. IR管脚上有触发电平，若对应中断没有被屏蔽则IRR中对应位被置1
2. PIC拉高INT管脚通知CPU中断发生
3. CPU通过INTA管脚银达PIC
4. PIC收到INTA应答后，将IRR中最高优先级中断位清0，并设置对应的ISR位
5. CPU通过INTA管脚第二次发出脉冲，PIC收到后计算最高优先级的中断vector，并提交到数据线上
6. PIC等待CPU写EOI，收到EOI后，ISR中优先级最高的位被清0

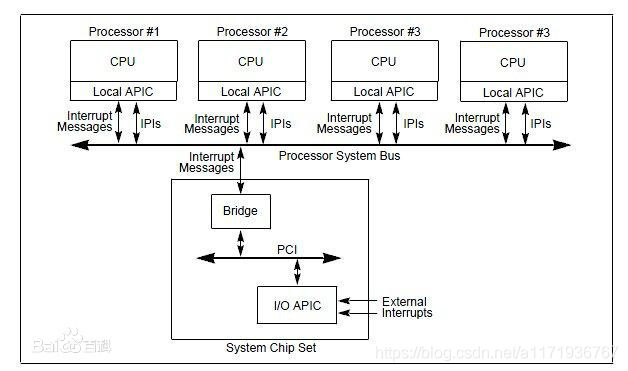

• 多处理器平台出现后APIC应运而生，其结构如下图（摘自百度百科）
•

概念

• 异常： 异常最大的不同在于它是在程序的执行过程中同步发送的
• 进程： 是一个容器，其中包含了当执行一个程序的特定实例时所用到的各种资源
• 上下文：是程序运行时所需要的寄存器的最小集合

  • 上下文切换

  1. 用户态切换、内核态的切换
  2. 进程切换
  3. 中断上下文切换

I/O构架

• Port I/O：通过I/O端口访问设备寄存器，X86有65536个8位的I/O端口（64K）可以使用IN/OUT命令访问端口
• MMIO： Memory Map IO，通过访问内存的方式来访问设备寄存器或设备RAM
