前言

【注意】驱动开发不要用正点原子提供的uboot和linux内核以及根文件系统,因为里面所有驱动都写好了,我们要使用恩智浦提供的。

在这里插入图片描述
在这里插入图片描述

Linux 中的三大类驱动:字符设备驱动、块设备驱动和网络设备驱动。

字符设备驱动是占用篇幅最大的一类驱动,因为字符设备最多,从最简单的点灯到I2C、SPI、音频等都属于字符设备驱动的类型。

块设备网络设备驱动要比字符设备驱动复杂,就是因为其复杂所以半导体厂商一般都给我们编写好了,大多数情况下都是直接可以使用的。

所谓的块设备驱动就是存储器设备的驱动,比如EMMC、NAND、SD 卡和U 盘等存储设备,因为这些存储设备的特点是以存储块为基础,因此叫做块设备。

网络设备驱动就更好理解了,就是网络驱动,不管是有线的还是无线的,都属于网络设备驱动的范畴。

一个设备可以属于多种设备驱动类型,比如USB WIFI,其使用USB 接口,所以属于字符设备,但是其又能上网,所以也属于网络设备驱动。

本书使用的Linux 内核版本为4.1.15,其支持设备树(Device tree),所以本篇所有例程均采用设备树。

本章会以一个虚拟的设备为例,讲解如何进行字符设备驱动开发,以及如何编写测试APP 来测试驱动工作是否正常,为以后的学习打下坚实的基础。

字符设备驱动简介

字符设备是Linux 驱动中最基本的一类设备驱动,字符设备就是一个一个字节,按照字节流进行读写操作的设备,读写数据是分先后顺序的。比如我们最常见的点灯、按键、IIC、SPI,LCD 等等都是字符设备。

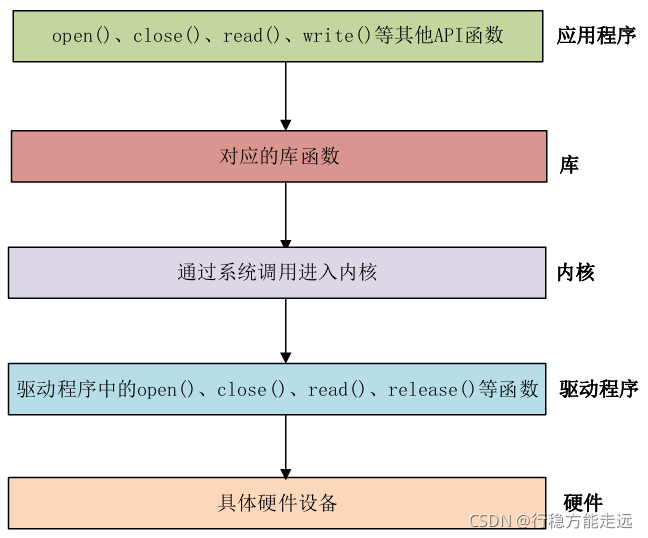

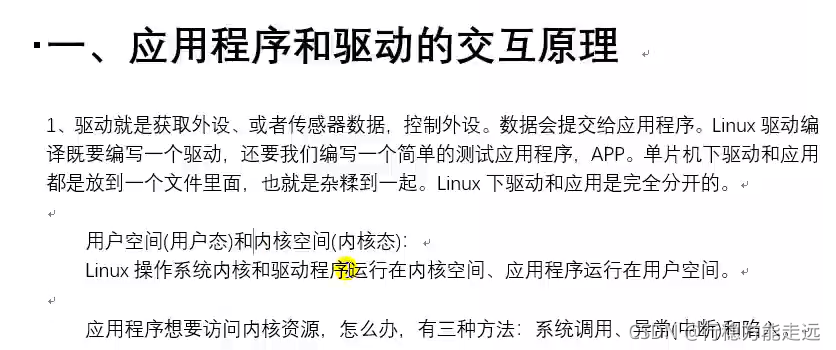

我们先来简单的了解一下Linux 下的应用程序是如何调用驱动程序的,Linux 应用程序对驱动程序的调用如图40.1.1 所示:
在这里插入图片描述
在Linux 中一切皆为文件,驱动加载成功以后会在“/dev”目录下生成一个相应的文件,应用程序通过对这个名为“/dev/xxx”(xxx 是具体的驱动文件名字)的文件进行相应的操作即可实现对硬件的操作。应用程序使用open 函数来打开文件/dev/led,使用完成以后使用close 函数关闭/dev/led 这个文件。open
和close 就是打开和关闭led 驱动的函数,如果要获取led 灯的状态,就用read 函数从驱动中读取相应的状态。

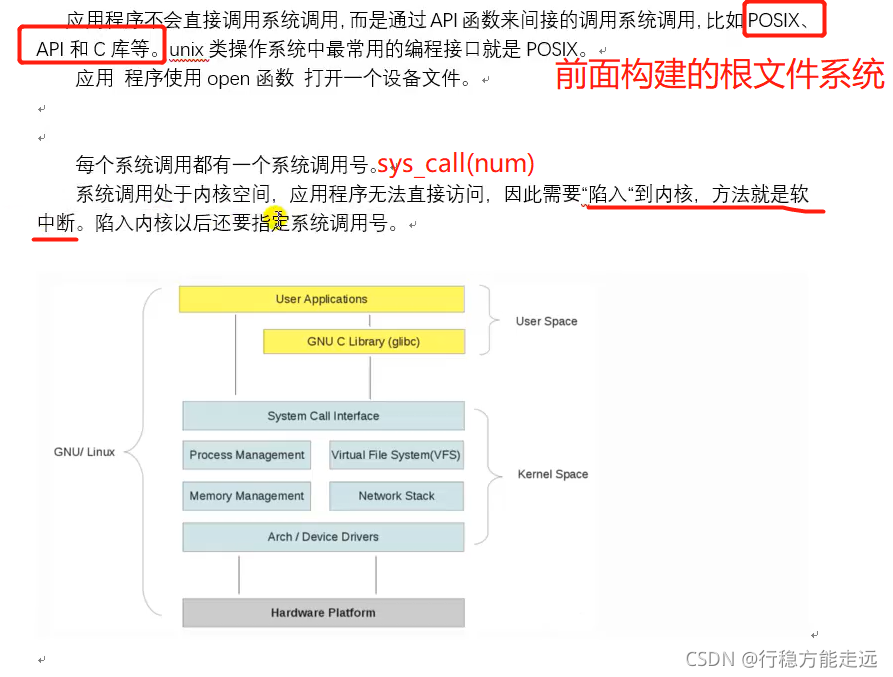

应用程序运行在用户空间,而Linux 驱动属于内核的一部分,因此驱动运行于内核空间。当我们在用户空间想要实现对内核的操作,比如使用open 函数打开/dev/led 这个驱动,因为用户空间不能直接对内核进行操作,因此必须使用一个叫做“系统调用”的方法来实现从用户空间“陷入”到内核空间,这样才能实现对底层驱动的操作。open、close、write 和read 等这些函数是由C 库提供的,在Linux 系统中,系统调用作为C 库的一部分。当我们调用open 函数的时候流程如图40.1.2 所示:
在这里插入图片描述
其中关于C 库以及如何通过系统调用“陷入”到内核空间这个我们不用去管,我们重点关注的是应用程序和具体的驱动,应用程序使用到的函数在具体驱动程序中都有与之对应的函数,比如应用程序中调用了open 这个函数,那么在驱动程序中也得有一个名为open 的函数。每一个系统调用,在驱动中都有与之对应的一个驱动函数,在Linux内核文件include/linux/fs.h 中有个叫做file_operations 的结构体,此结构体就是Linux 内核驱动操作函数集合,内容如下所示:

内核驱动操作函数集合(file_operations结构体)

1588 struct file_operations {
1589 	struct module *owner;
1590 	loff_t (*llseek) (struct file *, loff_t, int);
1591 	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
1592 	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
1593 	ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
1594 	ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
1595 	int (*iterate) (struct file *, struct dir_context *);
1596 	unsigned int (*poll) (struct file *, struct poll_table_struct *);
1597 	long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
1598 	long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
1599 	int (*mmap) (struct file *, struct vm_area_struct *);
1600 	int (*mremap)(struct file *, struct vm_area_struct *);
1601 	int (*open) (struct inode *, struct file *);
1602 	int (*flush) (struct file *, fl_owner_t id);
1603 	int (*release) (struct inode *, struct file *);
1604 	int (*fsync) (struct file *, loff_t, loff_t, int datasync);
1605 	int (*aio_fsync) (struct kiocb *, int datasync);
1606 	int (*fasync) (int, struct file *, int);
1607 	int (*lock) (struct file *, int, struct file_lock *);
1608 	ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
1609 	unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
1610 	int (*check_flags)(int);
1611 	int (*flock) (struct file *, int, struct file_lock *);
1612 	ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
1613 	ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
1614 	int (*setlease)(struct file *, long, struct file_lock **, void **);
1615 	long (*fallocate)(struct file *file, int mode, loff_t offset,
1616 loff_t len);
1617 	void (*show_fdinfo)(struct seq_file *m, struct file *f);
1618 #ifndef CONFIG_MMU
1619 	unsigned (*mmap_capabilities)(struct file *);
1620 #endif
1621 };

简单介绍一下file_operation 结构体中比较重要的、常用的函数:

  • 第1589 行,owner 拥有该结构体的模块的指针,一般设置为THIS_MODULE。
  • 第1590 行,llseek 函数用于修改文件当前的读写位置。
  • 第1591 行,read 函数用于读取设备文件。
  • 第1592 行,write 函数用于向设备文件写入(发送)数据。
  • 第1596 行,poll 是个轮询函数,用于查询设备是否可以进行非阻塞的读写。
  • 第1597 行,unlocked_ioctl 函数提供对于设备的控制功能,与应用程序中的ioctl 函数对应。
  • 第1598 行,compat_ioctl 函数与unlocked_ioctl 函数功能一样,区别在于在64 位系统上,32 位的应用程序调用将会使用此函数。在32 位的系统上运行32 位的应用程序调用的是unlocked_ioctl。
  • 第1599 行,mmap 函数用于将将设备的内存映射到进程空间中(也就是用户空间),一般帧缓冲设备会使用此函数,比如LCD 驱动的显存,将帧缓冲(LCD 显存)映射到用户空间中以后应用程序就可以直接操作显存了,这样就不用在用户空间和内核空间之间来回复制。
  • 第1601 行,open 函数用于打开设备文件。
  • 第1603 行,release 函数用于释放(关闭)设备文件,与应用程序中的close 函数对应。
  • 第1604 行,fasync 函数用于刷新待处理的数据,用于将缓冲区中的数据刷新到磁盘中。
  • 第1605 行,aio_fsync 函数与fasync 函数的功能类似,只是aio_fsync 是异步刷新待处理的数据。

在字符设备驱动开发中最常用的就是上面这些函数,我们在字符设备驱动开发中最主要的工作就是实现上面这些函数,不一定全部都要实现,但是像open、release、write、read 等都是需要实现的

字符设备驱动开发步骤

.ko驱动模块的加载和卸载(module_init驱动入口、insmod驱动加载)

在这里插入图片描述
在这里插入图片描述

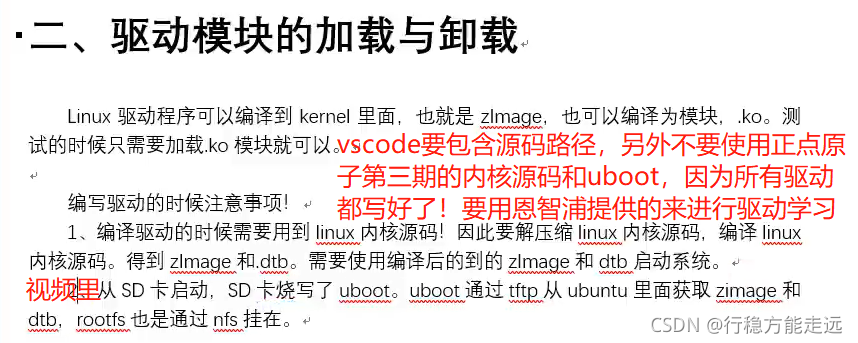

Linux 驱动有两种运行方式

  • 【编译进内核】第一种就是将驱动编译进Linux 内核中,这样当Linux 内核启动的时候就会自动运行驱动程序
  • 【编译成.ko模块】第二种就是将驱动编译成模块(Linux 下模块扩展名为.ko),在Linux 内核启动以后使用“insmod”命令加载驱动模块。在调试驱动的时候一般都选择将其编译为模块,这样我们修改驱动以后只需要编译一下驱动代码即可,不需要编译烧写整个Linux 代码。而且在调试的时候只需要加载或者卸载驱动模块即可,不需要重启整个系统

总之,将驱动编译为模块最大的好处就是方便开发,当驱动开发完成,确定没有问题以后就可以将驱动编译进Linux内核中,当然也可以不编译进Linux 内核中,具体看自己的需求。

模块有加载和卸载两种操作,我们在编写驱动的时候需要注册这两种操作函数,模块的加载和卸载注册函数如下:

module_init(xxx_init); //注册模块加载函数
module_exit(xxx_exit); //注册模块卸载函数

module_init 函数用来向Linux 内核注册一个模块加载函数,参数xxx_init 就是需要注册的具体函数,当使用“insmod”命令加载驱动的时候,xxx_init 这个函数就会被调用。module_exit()函数用来向Linux 内核注册一个模块卸载函数,参数xxx_exit 就是需要注册的具体函数,当使用“rmmod”命令卸载具体驱动的时候xxx_exit 函数就会被调用。

字符设备驱动模块加载和卸载模板如下所示:

1 /* 驱动入口函数*/
2 static int __init xxx_init(void)
3 {
4 /* 入口函数具体内容*/
5 return 0;
6 }
7
8 /* 驱动出口函数*/
9 static void __exit xxx_exit(void)
10 {
11 /* 出口函数具体内容*/
12 }
13
14 /* 将上面两个函数指定为驱动的入口和出口函数*/
15 module_init(xxx_init);
16 module_exit(xxx_exit);

第2 行,定义了个名为xxx_init 的驱动入口函数,并且使用了“__init”来修饰。
第9 行,定义了个名为xxx_exit 的驱动出口函数,并且使用了“__exit”来修饰。
第15 行,调用函数module_init 来声明xxx_init 为驱动入口函数,当加载驱动的时候xxx_init函数就会被调用。
第16 行,调用函数module_exit 来声明xxx_exit 为驱动出口函数,当卸载驱动的时候xxx_exit函数就会被调用。

驱动编译完成以后扩展名为.ko,有两种命令可以加载驱动模块:insmod 和modprobe,insmod是最简单的模块加载命令,此命令用于加载指定的.ko 模块,比如加载drv.ko 这个驱动模块,命令如下:

insmod drv.ko

insmod 命令不能解决模块的依赖关系,比如drv.ko 依赖first.ko 这个模块,就必须先使用insmod 命令加载first.ko 这个模块,然后再加载drv.ko 这个模块。但是modprobe 就不会存在这个问题,modprobe 会分析模块的依赖关系,然后会将所有的依赖模块都加载到内核中,因此modprobe 命令相比insmod 要智能一些。modprobe 命令主要智能在提供了模块的依赖性分析、错误检查、错误报告等功能,推荐使用modprobe 命令来加载驱动。modprobe 命令默认会去/lib/modules/< kernel-version>目录中查找模块,比如本书使用的Linux kernel 的版本号为4.1.15,因此modprobe 命令默认会到/lib/modules/4.1.15 这个目录中查找相应的驱动模块,一般自己制作的根文件系统中是不会有这个目录的,所以需要自己手动创建,然后将.ko文件放到这个文件目录即可。

加载成功以后可以使用lsmod命令查看一下。

驱动模块的卸载使用命令“rmmod”即可,比如要卸载drv.ko,使用如下命令即可:

rmmod drv.ko

也可以使用“modprobe -r”命令卸载驱动,比如要卸载drv.ko,命令如下:

modprobe -r drv.ko

使用modprobe 命令可以卸载掉驱动模块所依赖的其他模块,前提是这些依赖模块已经没有被其他模块所使用,否则就不能使用modprobe 来卸载驱动模块。所以对于模块的卸载,还是推荐使用rmmod 命令。

字符设备注册与注销到内核register_chrdev(设备号、设备名) – 很少用了

这个函数现在已经很少用了,后面会讲到有新的函数代替。它有两个缺点:

  • 把次设备号全占用了
  • 需要手动查看哪些设备号没占用,不能自动申请

对于字符设备驱动而言,当驱动模块加载成功以后需要注册字符设备,同样,卸载驱动模块的时候也需要注销掉字符设备。字符设备的注册和注销函数原型如下所示:

static inline int register_chrdev(unsigned int major, const char *name,const struct file_operations *fops)
static inline void unregister_chrdev(unsigned int major, const char *name)

register_chrdev 函数用于注册字符设备,此函数一共有三个参数,这三个参数的含义如下:

  • major:主设备号,Linux 下每个设备都有一个设备号,设备号分为主设备号和次设备号两部分,关于设备号后面会详细讲解。
  • name:设备名字,指向一串字符串。
  • fops:结构体file_operations 类型指针,指向设备的操作函数集合变量。
  • unregister_chrdev 函数用户注销字符设备,此函数有两个参数,这两个参数含义如下:
    major:要注销的设备对应的主设备号。
    name:要注销的设备对应的设备名。

一般字符设备的注册在驱动模块的入口函数xxx_init 中进行,字符设备的注销在驱动模块的出口函数xxx_exit 中进行。在示例代码40.2.2.1 中字符设备的注册和注销,内容如下所示:

1 static struct file_operations test_fops;
2
3 /* 驱动入口函数*/
4 static int __init xxx_init(void)
5 {
6 /* 入口函数具体内容*/
7 int retvalue = 0;
8
9 /* 注册字符设备驱动*/
10 retvalue = register_chrdev(200, "chrtest", &test_fops);
11 if(retvalue < 0){
12 /* 字符设备注册失败,自行处理*/
13 }
14 return 0;
15 }
16
17 /* 驱动出口函数*/
18 static void __exit xxx_exit(void)
19 {
20 /* 注销字符设备驱动*/
21 unregister_chrdev(200, "chrtest");
22 }
23
24 /* 将上面两个函数指定为驱动的入口和出口函数*/
25 module_init(xxx_init);
26 module_exit(xxx_exit);

第1 行,定义了一个file_operations 结构体变量test_fops,test_fops 就是设备的操作函数集合,只是此时我们还没有初始化test_fops 中的open、release 等这些成员变量,所以这个操作函数集合还是空的。

第10 行,调用函数register_chrdev 注册字符设备,主设备号为200,设备名字为“chrtest”,设备操作函数集合就是第1 行定义的test_fops。

要注意的一点就是,选择没有被使用的主设备号,输入命令

cat /proc/devices

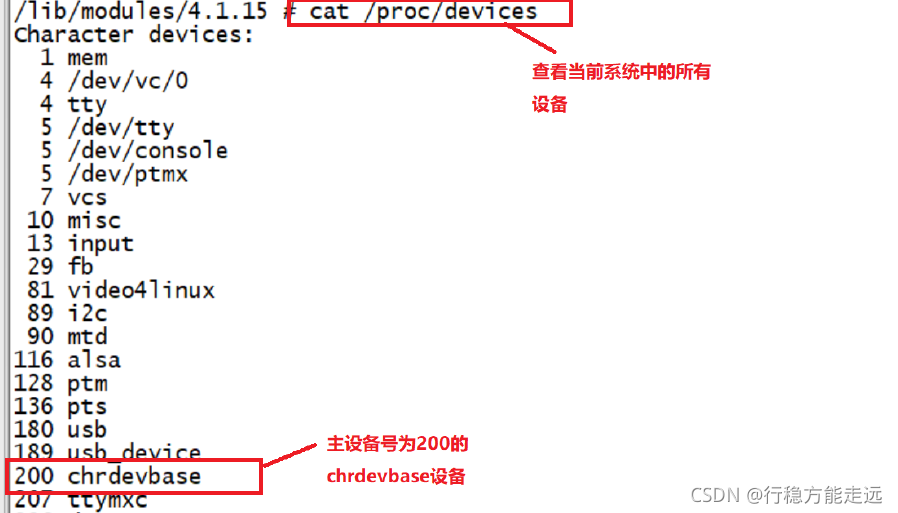

可以查看当前已经被使用掉的设备号,如图40.2.2.1 所示(限于篇幅原因,只展示一部分):
在这里插入图片描述
在图40.2.2.1 中可以列出当前系统中所有的字符设备和块设备,其中第1 列就是设备对应的主设备号。200 这个主设备号在我的开发板中并没有被使用,所以我这里就用了200 这个主设备号。

第21 行,调用函数unregister_chrdev 注销主设备号为200 的这个设备。

实现设备的具体操作函数

file_operations 结构体就是设备的具体操作函数,在示例代码40.2.2.1 中我们定义了file_operations 结构体类型的变量test_fops,但是还没对其进行初始化,也就是初始化其中的open、release、read 和write 等具体的设备操作函数。本节小节我们就完成变量test_fops 的初始化,设置好针对chrtest 设备的操作函数。在初始化test_fops 之前我们要分析一下需求,也就是要对
chrtest 这个设备进行哪些操作,只有确定了需求以后才知道我们应该实现哪些操作函数。假设对chrtest 这个设备有如下两个要求:

1、能够对chrtest 进行打开和关闭操作
设备打开和关闭是最基本的要求,几乎所有的设备都得提供打开和关闭的功能。因此我们需要实现file_operations 中的open 和release 这两个函数。
2、对chrtest 进行读写操作假设chrtest 这个设备控制着一段缓冲区(内存),应用程序需要通过read 和write 这两个函数对chrtest 的缓冲区进行读写操作。所以需要实现file_operations 中的read 和write 这两个函数。
需求很清晰了,修改示例代码40.2.2.1,在其中加入test_fops 这个结构体变量的初始化操作,完成以后的内容如下所示:

1 /* 打开设备*/
2 static int chrtest_open(struct inode *inode, struct file *filp)
3 {
4 /* 用户实现具体功能*/
5 return 0;
6 }
7
8 /* 从设备读取*/
9 static ssize_t chrtest_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
10 {
11 /* 用户实现具体功能*/
12 return 0;
13 }
14
15 /* 向设备写数据*/
16 static ssize_t chrtest_write(struct file *filp,
const char __user *buf,
size_t cnt, loff_t *offt)
17 {
18 /* 用户实现具体功能*/
19 return 0;
20 }
21
22 /* 关闭/释放设备*/
23 static int chrtest_release(struct inode *inode, struct file *filp)
24 {
25 /* 用户实现具体功能*/
26 return 0;
27 }
28
29 static struct file_operations test_fops = {
30 .owner = THIS_MODULE,
31 .open = chrtest_open,
32 .read = chrtest_read,
33 .write = chrtest_write,
34 .release = chrtest_release,
35 };
36
37 /* 驱动入口函数*/
38 static int __init xxx_init(void)
39 {
40 /* 入口函数具体内容*/
41 int retvalue = 0;
42
43 /* 注册字符设备驱动*/
44 retvalue = register_chrdev(200, "chrtest", &test_fops);
45 if(retvalue < 0){
46 /* 字符设备注册失败,自行处理*/
47 }
48 return 0;
49 }
50
51 /* 驱动出口函数*/
52 static void __exit xxx_exit(void)
53 {
54 /* 注销字符设备驱动*/
55 unregister_chrdev(200, "chrtest");
56 }
57
58 /* 将上面两个函数指定为驱动的入口和出口函数*/
59 module_init(xxx_init);
60 module_exit(xxx_exit);

在示例代码40.2.3.1 中我们一开始编写了四个函数:chrtest_open、chrtest_read、chrtest_write和chrtest_release。这四个函数就是chrtest 设备的open、read、write 和release 操作函数。第29行~35 行初始化test_fops 的open、read、write 和release 这四个成员变量。

添加LICENSE 和作者信息

最后我们需要在驱动中加入LICENSE 信息和作者信息,其中LICENSE 是必须添加的,否则的话编译的时候会报错,作者信息可以添加也可以不添加。LICENSE 和作者信息的添加使用如下两个函数:

MODULE_LICENSE() //添加模块LICENSE 信息
MODULE_AUTHOR() //添加模块作者信息

最后给示例代码40.2.3.1 加入LICENSE 和作者信息,完成以后的内容如下:

1 /* 打开设备*/
2 static int chrtest_open(struct inode *inode, struct file *filp)
3 {
4 /* 用户实现具体功能*/
5 return 0;
6 }
......
57
58 /* 将上面两个函数指定为驱动的入口和出口函数*/
59 module_init(xxx_init);
60 module_exit(xxx_exit);
61
62 MODULE_LICENSE("GPL");
63 MODULE_AUTHOR("zuozhongkai");

第62 行,LICENSE 采用GPL 协议。
第63 行,添加作者名字。

创建应用层设备节点文件(mknod应用程序通过设备节点操作具体设备)

驱动加载成功需要在/dev 目录下创建一个与之对应的设备节点文件,应用程序就是通过操作这个设备节点文件来完成对具体设备的操作。输入如下命令创建/dev/chrdevbase 这个设备节点文件:

mknod /dev/chrdevbase c 200 0

其中:

  • “mknod”是创建节点命令
  • “/dev/chrdevbase”是要创建的节点文件
  • “c”表示这是个字符设备
  • “200”是设备的主设备号
  • “0”是设备的次设备号。

创建完成以后就会存在/dev/chrdevbase 这个文件,可以使用“ls /dev/chrdevbase -l”命令查看,结果如图40.4.4.7 所示:
在这里插入图片描述
如果chrdevbaseAPP 想要读写chrdevbase 设备,直接对/dev/chrdevbase 进行读写操作即可,相当于/dev/chrdevbase 这个文件是chrdevbase 设备在用户空间中的实现。Linux 下一切皆文件!

至此,字符设备驱动开发的完整步骤就讲解完了,而且也编写好了一个完整的字符设备驱动模板,以后字符设备驱动开发都可以在此模板上进行。

Linux 设备号

设备号的组成(主、次设备号)

为了方便管理,Linux 中每个设备都有一个设备号,设备号由主设备号和次设备号两部分组成:

  • 主设备号表示某一个具体的驱动(如IIC)
  • 次设备号表示使用这个驱动的各个设备(如好多个IIC设备)。

Linux 提供了一个名为dev_t 的数据类型表示设备号,dev_t 定义在文件include/linux/types.h 里面,定义如下:

12 typedef __u32 __kernel_dev_t;
......
15 typedef __kernel_dev_t dev_t;

可以看出dev_t 是__u32 类型的,而__u32 定义在文件include/uapi/asm-generic/int-ll64.h 里面,定义如下:

26 typedef unsigned int __u32;

综上所述,dev_t 其实就是unsigned int 类型,是一个32 位的数据类型。这32 位的数据构成了主设备号和次设备号两部分,其中高12 位为主设备号,低20 位为次设备号。因此Linux系统中主设备号范围为0~4095 ,所以大家在选择主设备号的时候一定不要超过这个范围。

在文件include/linux/kdev_t.h 中提供了几个关于设备号的操作函数(本质是宏),如下所示:

6 #define MINORBITS 20
7 #define MINORMASK ((1U << MINORBITS) - 1)
8
9 #define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))
10 #define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))
11 #define MKDEV(ma,mi) (((ma) << MINORBITS) | (mi))

第6 行,宏MINORBITS 表示次设备号位数,一共是20 位。
第7 行,宏MINORMASK 表示次设备号掩码。
第9 行,宏MAJOR 用于从dev_t 中获取主设备号,将dev_t 右移20 位即可。
第10 行,宏MINOR 用于从dev_t 中获取次设备号,取dev_t 的低20 位的值即可。
第11 行,宏MKDEV 用于将给定的主设备号和次设备号的值组合成dev_t 类型的设备号。

设备号的分配

1、静态分配设备号

本小节讲的设备号分配主要是主设备号的分配。前面讲解字符设备驱动的时候说过了,注册字符设备的时候需要给设备指定一个设备号,这个设备号可以是驱动开发者静态的指定一个设备号,比如选择200 这个主设备号。有一些常用的设备号已经被Linux 内核开发者给分配掉了,具体分配的内容可以查看文档Documentation/devices.txt。并不是说内核开发者已经分配掉的主设备号我们就不能用了,具体能不能用还得看我们的硬件平台运行过程中有没有使用这个主设备号,使用“cat /proc/devices”命令即可查看当前系统中所有已经使用了的设备号。

2、动态分配设备号

静态分配设备号需要我们检查当前系统中所有被使用了的设备号,然后挑选一个没有使用的。而且静态分配设备号很容易带来冲突问题,Linux 社区推荐使用动态分配设备号,在注册字符设备之前先申请一个设备号,系统会自动给你一个没有被使用的设备号,这样就避免了冲突。
卸载驱动的时候释放掉这个设备号即可,设备号的申请函数如下:

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)

函数alloc_chrdev_region 用于申请设备号,此函数有4 个参数:
dev:保存申请到的设备号。
baseminor:次设备号起始地址,alloc_chrdev_region 可以申请一段连续的多个设备号,这些设备号的主设备号一样,但是次设备号不同,次设备号以baseminor 为起始地址地址开始递增。一般baseminor 为0,也就是说次设备号从0 开始。
count:要申请的设备号数量。
name:设备名字。
注销字符设备之后要释放掉设备号,设备号释放函数如下:

void unregister_chrdev_region(dev_t from, unsigned count)

此函数有两个参数:
from:要释放的设备号。
count:表示从from 开始,要释放的设备号数量。

chrdevbase字符设备驱动实验程序编写

字符设备驱动开发的基本步骤我们已经了解了,本节我们就以chrdevbase 这个虚拟设备为例,完整的编写一个字符设备驱动模块。chrdevbase 不是实际存在的一个设备,是笔者为了方便讲解字符设备的开发而引入的一个虚拟设备。chrdevbase 设备有两个缓冲区,一个为读缓冲区,一个为写缓冲区,这两个缓冲区的大小都为100 字节。在应用程序中可以向chrdevbase 设备的写缓冲区中写入数据,从读缓冲区中读取数据。chrdevbase 这个虚拟设备的功能很简单,但是它包含了字符设备的最基本功能。

本实验对应的例程路径为:开发板光盘-> 2、Linux 驱动例程-> 1_chrdevbase。
应用程序调用open 函数打开chrdevbase 这个设备,打开以后可以使用write 函数向chrdevbase 的写缓冲区writebuf 中写入数据(不超过100 个字节),也可以使用read 函数读取读缓冲区readbuf 中的数据操作,操作完成以后应用程序使用close 函数关闭chrdevbase 设备。

1、创建VSCode 工程

在Ubuntu 中创建一个目录用来存放Linux 驱动程序,比如我创建了一个名为Linux_Drivers的目录来存放所有的Linux 驱动。在Linux_Drivers 目录下新建一个名为1_chrdevbase 的子目录来存放本实验所有文件,如图40.4.1.1 所示:
在这里插入图片描述
在1_chrdevbase 目录中新建VSCode 工程,并且新建chrdevbase.c 文件,完成以后1_chrdevbase 目录中的文件如图40.4.1.2 所示:
在这里插入图片描述

2、VSCode添加头文件路径(重要)

因为是编写Linux 驱动,因此会用到Linux 源码中的函数。我们需要在VSCode 中添加Linux源码中的头文件路径。打开VSCode,按下“Crtl+Shift+P”打开VSCode 的控制台,然后输入“C/C++: Edit configurations(JSON) ”,打开C/C++编辑配置文件,如图40.4.1.3 所示:
在这里插入图片描述
打开以后会自动在.vscode 目录下生成一个名为c_cpp_properties.json 的文件,此文件默认内容如下所示:

1 {
2 "configurations": [
3 {
4 "name": "Linux",
5 "includePath": [
6 "${workspaceFolder}/**",
7 ],
8 "defines": [],
9 "compilerPath": "/usr/bin/clang",
10 "cStandard": "c11",
11 "cppStandard": "c++17",
12 "intelliSenseMode": "clang-x64"
13 }
14 ],
15 "version": 4
16 }

第5 行的includePath 表示头文件路径,需要将Linux 源码里面的头文件路径添加进来,也就是我们前面移植的Linux 源码中的头文件路径。添加头文件路径以后的c_cpp_properties.json的文件内容如下所示:

1 {
2 "configurations": [
3 {
4 "name": "Linux",
5 "includePath": [
6 "${workspaceFolder}/**",
7 "/home/zuozhongkai/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek/include",
8 "/home/zuozhongkai/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek/arch/arm/include",
9 "/home/zuozhongkai/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek/arch/arm/include/generated/"
10 ],
11 "defines": [],
......
16 }
17 ],
18 "version": 4
19 }

第7~9 行就是添加好的Linux 头文件路径。分别是开发板所使用的Linux 源码下的include、arch/arm/include 和arch/arm/include/generated 这三个目录的路径,注意,这里使用了绝对路径。

3、编写驱动程序(传递函数copy_to_user、copy_from_user)

工程建立好以后就可以开始编写驱动程序了,新建chrdevbase.c,然后在里面输入如下内容:

#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: chrdevbase.c
作者	  	: 左忠凯
版本	   	: V1.0
描述	   	: chrdevbase驱动文件。
其他	   	: 无
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2019/1/30 左忠凯创建
***************************************************************/#define CHRDEVBASE_MAJOR	200				/* 主设备号 */
#define CHRDEVBASE_NAME		"chrdevbase" 	/* 设备名     */static char readbuf[100];		/* 读缓冲区 */
static char writebuf[100];		/* 写缓冲区 */
static char kerneldata[] = {"kernel data!"};/** @description		: 打开设备* @param - inode 	: 传递给驱动的inode* @param - filp 	: 设备文件,file结构体有个叫做private_data的成员变量* 					  一般在open的时候将private_data指向设备结构体。* @return 			: 0 成功;其他 失败*/
static int chrdevbase_open(struct inode *inode, struct file *filp)
{//printk("chrdevbase open!\r\n");return 0;
}/** @description		: 从设备读取数据 * @param - filp 	: 要打开的设备文件(文件描述符)* @param - buf 	: 返回给用户空间的数据缓冲区* @param - cnt 	: 要读取的数据长度* @param - offt 	: 相对于文件首地址的偏移* @return 			: 读取的字节数,如果为负值,表示读取失败*/
static ssize_t chrdevbase_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{int retvalue = 0;/* 向用户空间发送数据 */memcpy(readbuf, kerneldata, sizeof(kerneldata));retvalue = copy_to_user(buf, readbuf, cnt);//cnt大小由应用程序指定if(retvalue == 0){printk("kernel senddata ok!\r\n");}else{printk("kernel senddata failed!\r\n");}//printk("chrdevbase read!\r\n");return 0;
}/** @description		: 向设备写数据 * @param - filp 	: 设备文件,表示打开的文件描述符* @param - buf 	: 要写给设备写入的数据* @param - cnt 	: 要写入的数据长度* @param - offt 	: 相对于文件首地址的偏移* @return 			: 写入的字节数,如果为负值,表示写入失败*/
static ssize_t chrdevbase_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue = 0;/* 接收用户空间传递给内核的数据并且打印出来 */retvalue = copy_from_user(writebuf, buf, cnt);if(retvalue == 0){printk("kernel recevdata:%s\r\n", writebuf);}else{printk("kernel recevdata failed!\r\n");}//printk("chrdevbase write!\r\n");return 0;
}/** @description		: 关闭/释放设备* @param - filp 	: 要关闭的设备文件(文件描述符)* @return 			: 0 成功;其他 失败*/
static int chrdevbase_release(struct inode *inode, struct file *filp)
{//printk("chrdevbase release!\r\n");return 0;
}/** 设备操作函数结构体*/
static struct file_operations chrdevbase_fops = {.owner = THIS_MODULE,	.open = chrdevbase_open,   		//打开.read = chrdevbase_read,   		//读.write = chrdevbase_write, 		//写.release = chrdevbase_release,  //关闭
};/** @description	: 驱动入口函数 * @param 		: 无* @return 		: 0 成功;其他 失败*/
static int __init chrdevbase_init(void)
{int retvalue = 0;/* 注册字符设备驱动 */retvalue = register_chrdev(CHRDEVBASE_MAJOR, CHRDEVBASE_NAME, &chrdevbase_fops);if(retvalue < 0){printk("chrdevbase driver register failed\r\n");}printk("chrdevbase init!\r\n");return 0;
}/** @description	: 驱动出口函数* @param 		: 无* @return 		: 无*/
static void __exit chrdevbase_exit(void)
{/* 注销字符设备驱动 */unregister_chrdev(CHRDEVBASE_MAJOR, CHRDEVBASE_NAME);printk("chrdevbase exit!\r\n");
}/* * 将上面两个函数指定为驱动的入口和出口函数 */
module_init(chrdevbase_init);
module_exit(chrdevbase_exit);/* * LICENSE和作者信息*/
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");

第32~36 行,chrdevbase_open 函数,当应用程序调用open 函数的时候此函数就会调用,本例程中我们没有做任何工作,只是输出一串字符,用于调试。这里使用了printk 来输出信息,而不是printf!因为在Linux 内核中没有printf 这个函数,printf运行在用户态,printk 运行在内核态。

不同之处在于,printk 可以根据日志级别对消息进行分类,一共有8 个消息级别,这8 个消息级别定义在文件include/linux/kern_levels.h 里面,定义如下:

#define KERN_SOH "\001"
#define KERN_EMERG KERN_SOH "0" /* 紧急事件,一般是内核崩溃*/
#define KERN_ALERT KERN_SOH "1" /* 必须立即采取行动*/
#define KERN_CRIT KERN_SOH "2" /* 临界条件,比如严重的软件或硬件错误*/
#define KERN_ERR KERN_SOH "3" /* 错误状态,一般设备驱动程序中使用
KERN_ERR 报告硬件错误*/
#define KERN_WARNING KERN_SOH "4" /* 警告信息,不会对系统造成严重影响*/
#define KERN_NOTICE KERN_SOH "5" /* 有必要进行提示的一些信息*/
#define KERN_INFO KERN_SOH "6" /* 提示性的信息*/
#define KERN_DEBUG KERN_SOH "7" /* 调试信息*/

一共定义了8 个级别,其中0 的优先级最高,7 的优先级最低。如果要设置消息级别,参考如下示例:

printk(KERN_EMERG "gsmi: Log Shutdown Reason\n");

上述代码就是设置“gsmi: Log Shutdown Reason\n”这行消息的级别为KERN_EMERG。在具体的消息前面加上KERN_EMERG 就可以将这条消息的级别设置为KERN_EMERG。如果使用printk 的时候不显式的设置消息级别,那么printk 将会采用默认级别MESSAGE_LOGLEVEL_DEFAULT,MESSAGE_LOGLEVEL_DEFAULT 默认为4。

在include/linux/printk.h 中有个宏CONSOLE_LOGLEVEL_DEFAULT,定义如下:

#define CONSOLE_LOGLEVEL_DEFAULT 7

CONSOLE_LOGLEVEL_DEFAULT 控制着哪些级别的消息可以显示在控制台上,此宏默认为7,意味着只有优先级高于7 的消息才能显示在控制台上。
这个就是printk 和printf 的最大区别,可以通过消息级别来决定哪些消息可以显示在控制台上。默认消息级别为4,4 的级别比7 高,所示直接使用printk 输出的信息是可以显示在控制台上的。
参数filp 有个叫做private_data 的成员变量,private_data 是个void 指针,一般在驱动中将private_data 指向设备结构体,设备结构体会存放设备的一些属性。
第46~61 行,chrdevbase_read 函数,应用程序调用read 函数从设备中读取数据的时候此函数会执行。参数buf 是用户空间的内存,读取到的数据存储在buf 中,参数cnt 是要读取的字节数,参数offt 是相对于文件首地址的偏移。kerneldata 里面保存着用户空间要读取的数据,第51行先将kerneldata 数组中的数据拷贝到读缓冲区readbuf 中,第52 行通过函数copy_to_user
readbuf 中的数据复制到参数buf 中。因为内核空间不能直接操作用户空间的内存,因此需要借助copy_to_user 函数来完成内核空间的数据到用户空间的复制。copy_to_user 函数原型如下:

static inline long copy_to_user(void __user *to, const void *from, unsigned long n)

参数to 表示目的,参数from 表示源,参数n 表示要复制的数据长度。如果复制成功,返回值为0,如果复制失败则返回负数。
第71~84 行,chrdevbase_write 函数,应用程序调用write 函数向设备写数据的时候此函数就会执行。参数buf 就是应用程序要写入设备的数据,也是用户空间的内存,参数cnt 是要写入的数据长度,参数offt 是相对文件首地址的偏移。

第75 行通过函数copy_from_user 将buf 中的数据复制到写缓冲区writebuf 中,因为用户空间内存不能直接访问内核空间的内存,所以需要借助函数copy_from_user 将用户空间的数据复制到writebuf 这个内核空间中。

第91~95 行,chrdevbase_release 函数,应用程序调用close 关闭设备文件的时候此函数会执行,一般会在此函数里面执行一些释放操作。如果在open 函数中设置了filp 的private_data成员变量指向设备结构体,那么在release 函数最终就要释放掉。
第100~106 行,新建chrdevbase 的设备文件操作结构体chrdevbase_fops ,初始化chrdevbase_fops。
第113~124 行,驱动入口函数chrdevbase_init,第118 行调用函数register_chrdev 来注册字符设备。
第131~136 行,驱动出口函数chrdevbase_exit,第134 行调用函数unregister_chrdev 来注销字符设备。
第141~142 行,通过module_init 和module_exit 这两个函数来指定驱动的入口和出口函数。
第147~148 行,添加LICENSE 和作者信息。

编写测试APP(1表示向驱动读数据、2表示向驱动写数据)

1、C 库文件操作基本函数

编写测试APP 就是编写Linux 应用,需要用到C 库里面和文件操作有关的一些函数,比如open、read、write 和close 这四个函数。

2、编写测试APP 程序

驱动编写好以后是需要测试的,一般编写一个简单的测试APP,测试APP 运行在用户空间。测试APP 很简单通过输入相应的指令来对chrdevbase 设备执行读或者写操作。在1_chrdevbase 目录中新建chrdevbaseApp.c 文件,在此文件中输入如下内容:

#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: chrdevbaseApp.c
作者	  	: 左忠凯
版本	   	: V1.0
描述	   	: chrdevbase驱测试APP。
其他	   	: 使用方法:./chrdevbase /dev/chrdevbase <1>|<2>argv[2] 1:读文件argv[2] 2:写文件
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2019/1/30 左忠凯创建
***************************************************************/static char usrdata[] = {"usr data!"};/** @description		: main主程序* @param - argc 	: argv数组元素个数* @param - argv 	: 具体参数* @return 			: 0 成功;其他 失败*/
int main(int argc, char *argv[])
{int fd, retvalue;char *filename;char readbuf[100], writebuf[100];if(argc != 3){printf("Error Usage!\r\n");return -1;}filename = argv[1];/* 打开驱动文件 */fd  = open(filename, O_RDWR);if(fd < 0){printf("Can't open file %s\r\n", filename);return -1;}if(atoi(argv[2]) == 1){ /* 从驱动文件读取数据 */retvalue = read(fd, readbuf, 50);if(retvalue < 0){printf("read file %s failed!\r\n", filename);}else{/*  读取成功,打印出读取成功的数据 */printf("read data:%s\r\n",readbuf);}}if(atoi(argv[2]) == 2){/* 向设备驱动写数据 */memcpy(writebuf, usrdata, sizeof(usrdata));retvalue = write(fd, writebuf, 50);if(retvalue < 0){printf("write file %s failed!\r\n", filename);}}/* 关闭设备 */retvalue = close(fd);if(retvalue < 0){printf("Can't close file %s\r\n", filename);return -1;}return 0;
}

第21 行,数组usrdata 是测试APP 要向chrdevbase 设备写入的数据。
第35 行,判断运行测试APP 的时候输入的参数是不是为3 个,main 函数的argc 参数表示参数数量,argv[]保存着具体的参数,如果参数不为3 个的话就表示测试APP 用法错误。比如,现在要从chrdevbase 设备中读取数据,需要输入如下命令:

./chrdevbaseApp /dev/chrdevbase 1

上述命令一共有三个参数“./chrdevbaseApp”、“/dev/chrdevbase”和“1”,这三个参数分别对应argv[0]、argv[1]和argv[2]。第一个参数表示运行chrdevbaseAPP 这个软件,第二个参数表示测试APP要打开/dev/chrdevbase 这个设备。第三个参数就是要执行的操作,1 表示从chrdevbase中读取数据,2 表示向chrdevbase 写数据。
第40 行,获取要打开的设备文件名字,argv[1]保存着设备名字。
第43 行,调用C 库中的open 函数打开设备文件:/dev/chrdevbase。
第49 行,判断argv[2]参数的值是1 还是2,因为输入命令的时候其参数都是字符串格式的,因此需要借助atoi 函数将字符串格式的数字转换为真实的数字。
第50 行,当argv[2]为1 的时候表示要从chrdevbase 设备中读取数据,一共读取50 字节的数据,读取到的数据保存在readbuf 中,读取成功以后就在终端上打印出读取到的数据。
第59 行,当argv[2]为2 的时候表示要向chrdevbase 设备写数据。
第69 行,对chrdevbase 设备操作完成以后就关闭设备。

chrdevbaseApp.c 内容还是很简单的,就是最普通的文件打开、关闭和读写操作。

Makefile编译驱动程序和测试APP

1、编译驱动程序

首先编译驱动程序,也就是chrdevbase.c 这个文件,我们需要将其编译为.ko 模块,创建Makefile 文件,然后在其中输入如下内容:

KERNELDIR := /home/zuozhongkai/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
CURRENT_PATH := $(shell pwd)
obj-m := chrdevbase.obuild: kernel_moduleskernel_modules:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

第1 行,KERNELDIR 表示开发板所使用的Linux 内核源码目录,使用绝对路径,大家根据自己的实际情况填写即可。
第2 行,CURRENT_PATH 表示当前路径,直接通过运行“pwd”命令来获取当前所处路径。
第3 行,obj-m 表示将chrdevbase.c 这个文件编译为chrdevbase.ko 模块。
第8 行,具体的编译命令,后面的modules 表示编译模块,-C 表示将当前的工作目录切换到指定目录中,也就是KERNERLDIR 目录。M 表示模块源码目录,“make modules”命令中加入M=dir 以后程序会自动到指定的dir 目录中读取模块的源码并将其编译为.ko 文件。

Makefile 编写好以后输入“make”命令编译驱动模块,编译过程如图40.4.3.1 所示:
在这里插入图片描述
编译成功以后就会生成一个叫做chrdevbaes.ko 的文件,此文件就是chrdevbase 设备的驱动模块。至此,chrdevbase 设备的驱动就编译成功。

2、编译测试APP

测试APP 比较简单,只有一个文件,因此就不需要编写Makefile 了,直接输入命令编译。
因为测试APP 是要在ARM 开发板上运行的,所以需要使用arm-linux-gnueabihf-gcc 来编译,输入如下命令:

arm-linux-gnueabihf-gcc chrdevbaseApp.c -o chrdevbaseApp

编译完成以后会生成一个叫做chrdevbaseApp 的可执行程序,输入如下命令查看chrdevbaseAPP 这个程序的文件信息:

file chrdevbaseApp

结果如图40.4.3.2 所示:
在这里插入图片描述
从图40.4.3.2 可以看出,chrdevbaseAPP 这个可执行文件是32 位LSB 格式,ARM 版本的,因此chrdevbaseAPP 只能在ARM 芯片下运行。

运行测试

1、设置内核启动、复制.ko和app到指定目录、加载驱动模块

驱动模块chrdevbase.ko 和测试软件chrdevbaseAPP 都已经准备好了,接下来就是运行测试。

为了方便测试,Linux 系统选择通过TFTP 从网络启动,并且使用NFS 挂载网络根文件系统,确保uboot 中bootcmd 环境变量的值为:

tftp 80800000 zImage;tftp 83000000 imx6ull-alientek-emmc.dtb;bootz 80800000 - 83000000

bootargs 环境变量的值为:

console=ttymxc0,115200 root=/dev/nfs rw nfsroot=192.168.1.250:/home/zuozhongkai/linux/nfs/
rootfs ip=192.168.1.251:192.168.1.250:192.168.1.1:255.255.255.0::eth0:off

【前面提过】设置好以后启动Linux 系统,检查开发板根文件系统中有没有“/lib/modules/4.1.15”这个目录,如果没有的话自行创建。注意,“/lib/modules/4.1.15”这个目录用来存放驱动模块,使用modprobe 命令加载驱动模块的时候,驱动模块要存放在此目录下。“/lib/modules”是通用的,
不管你用的什么板子、什么内核,这部分是一样的。不一样的是后面的“4.1.15”,这里要根据你所使用的Linux 内核版本来设置,比如ALPHA 开发板现在用的是4.1.15 版本的Linux 内核,因此就是“/lib/modules/4.1.15”。如果你使用的其他版本内核,比如5.14.31,那么就应该创建
“/lib/modules/5.14.31”目录,否则modprobe 命令无法加载驱动模块。

因为是通过NFS 将Ubuntu 中的rootfs(第三十八章制作好的根文件系统)目录挂载为根文件系统,所以可以很方便的将chrdevbase.ko 和chrdevbaseAPP 复制到rootfs/lib/modules/4.1.15 目录中,命令如下:

sudo cp chrdevbase.ko chrdevbaseApp /home/zuozhongkai/linux/nfs/rootfs/lib/modules/4.1.15/ -f

拷贝完成以后就会在开发板的/lib/modules/4.1.15 目录下存在chrdevbase.ko 和chrdevbaseAPP 这两个文件,如图40.4.4.1 所示:
在这里插入图片描述
输入如下命令加载chrdevbase.ko 驱动文件:

insmod chrdevbase.ko

modprobe chrdevbase.ko

注意】如果使用modprobe 加载驱动的话,第一次可能会出现如图40.4.4.2 所示的提示:

在这里插入图片描述

从图40.4.4.2 可以看出,modprobe 提示无法打开“modules.dep”这个文件,因此驱动挂载失败了。我们不用手动创建modules.dep 这个文件,直接输入

depmod

命令即可自动生成modules.dep,有些根文件系统可能没有depmod 这个命令,如果没有这个命令就只能重新配置busybox,使能此命令,然后重新编译busybox。输入“depmod”命令以后会自动生成modules.alias、
modules.symbols 和modules.dep 这三个文件,如图40.4.4.3 所示:

在这里插入图片描述
重新使用modprobe 加载chrdevbase.ko,结果如图40.4.4.4 所示:
在这里插入图片描述
从图40.4.4.4 可以看到“chrdevbase init!”这一行,这一行正是chrdevbase.c 中模块入口函数chrdevbase_init 输出的信息,说明模块加载成功!

输入“lsmod”命令即可查看当前系统中存在的模块,结果如图40.4.4.5 所示:
在这里插入图片描述
从图40.4.4.5 可以看出,当前系统只有“chrdevbase”这一个模块。输入如下命令查看当前系统中有没有chrdevbase 这个设备:

cat /proc/devices

结果如图40.4.4.6 所示:

在这里插入图片描述
从图40.4.4.6 可以看出,当前系统存在chrdevbase 这个设备,主设备号为200,跟我们设置的主设备号一致。

2、创建设备节点文件(mknod应用程序通过设备节点操作具体设备)

驱动加载成功需要在/dev 目录下创建一个与之对应的设备节点文件,应用程序就是通过操作这个设备节点文件来完成对具体设备的操作。输入如下命令创建/dev/chrdevbase 这个设备节点文件:

mknod /dev/chrdevbase c 200 0

其中:

  • “mknod”是创建节点命令
  • “/dev/chrdevbase”是要创建的节点文件
  • “c”表示这是个字符设备
  • “200”是设备的主设备号
  • “0”是设备的次设备号。

创建完成以后就会存在/dev/chrdevbase 这个文件,可以使用“ls /dev/chrdevbase -l”命令查看,结果如图40.4.4.7 所示:
在这里插入图片描述
如果chrdevbaseAPP 想要读写chrdevbase 设备,直接对/dev/chrdevbase 进行读写操作即可,相当于/dev/chrdevbase 这个文件是chrdevbase 设备在用户空间中的实现。Linux 下一切皆文件!

3、chrdevbase设备操作测试

使用chrdevbaseApp 软件操作chrdevbase 这个设备,看看读写是否正常,首先进行读操作,输入如下命令:

./chrdevbaseApp /dev/chrdevbase 1

结果如图40.4.4.8 所示:
在这里插入图片描述
从图40.4.4.8 可以看出,首先输出“kernel senddata ok!”这一行信息,这是驱动程序中chrdevbase_read 函数输出的信息,因为chrdevbaseAPP 使用read 函数从chrdevbase 设备读取数据,因此chrdevbase_read 函数就会执行。chrdevbase_read 函数向chrdevbaseAPP 发送“kernel data!”数据,chrdevbaseAPP 接收到以后就打印出来,“read data:kernel data!”就是chrdevbaseAPP打印出来的接收到的数据。说明对chrdevbase 的读操作正常,接下来测试对chrdevbase 设备的写操作,输入如下命令:

./chrdevbaseApp /dev/chrdevbase 2

结果如图40.4.4.9 所示:
在这里插入图片描述

只有一行“kernel recevdata:usr data!”,这个是驱动程序中的chrdevbase_write 函数输出的。
chrdevbaseAPP 使用write 函数向chrdevbase 设备写入数据“usr data!”。chrdevbase_write 函数接收到以后将其打印出来。说明对chrdevbase 的写操作正常,既然读写都没问题,说明我们编写的chrdevbase 驱动是没有问题的。

4、卸载驱动模块

如果不再使用某个设备的话可以将其驱动卸载掉,比如输入如下命令卸载掉chrdevbase 这个设备:

rmmod chrdevbase.ko

卸载以后使用lsmod 命令查看chrdevbase 这个模块还存不存在,结果如图40.4.4.10 所示:
在这里插入图片描述
从图40.4.4.10 可以看出,此时系统已经没有任何模块了,chrdevbase 这个模块也不存在了,说明模块卸载成功。

至此,chrdevbase 这个设备的整个驱动就验证完成了。本章我们详细的讲解了字符设备驱动的开发步骤,并且以一个虚拟的chrdevbase 设备为例,完成了字符设备驱动的开发框架以及测试方法,以后的字符设备驱动实验基本都以此为蓝本。

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.mzph.cn/news/265174.shtml

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

设计模式20——Mediator设计模式

2019独角兽企业重金招聘Python工程师标准>>> Mediator中介者设计模式是通过一个中介对象封装一系列关于对象交互行为. Mediator中介者设计模式中的角色如下&#xff1a; (1).中介者&#xff08;Mediator&#xff09;&#xff1a;抽象定义了“同事”&#xff08;co…

Linux LED驱动开发实验(直接操作寄存器 -- 实际开发很少这样做)

目录Linux 下LED 灯驱动原理地址映射(ioremap映射、iounmap释放)I/O 内存访问函数硬件原理图分析实验程序编写LED 灯驱动程序编写APP测试程序编写运行测试编译驱动程序和测试APP拷贝led.ko 和ledApp到指定目录加载led.ko 驱动模块到内核创建应用层“/dev/led”设备节点运行测试…

Strange Words 4

2019独角兽企业重金招聘Python工程师标准>>> abnormality 英[ˌbnɔːmləti] 美[ˌbnɔːrmləti] n.变态&#xff1b;反常&#xff1b;异常&#xff1b;畸形 tenor 英 [tenə(r)]  美 [tenər] n.大意&#xff1b;要旨&#xff1b;常规&#xff1b;男高音&…

新字符设备驱动实验(自动分配设备号、自动创建应用层设备节点、新字符设备注册到内核的结构体)

目录自动分配和释放设备号示例代码新的字符设备注册到内核方法字符设备结构体(前面的设备号也放进来)cdev_init结构体初始化函数cdev_add 添加到linux内核cdev_del内核注销函数自动创建应用层设备节点mdev 机制创建和删除类创建删除设备(生成/dev/xxx设备)参考示例(先删除设备再…

$Django importlib与dir知识,手写配置文件, 配置查找顺序 drf分页器drf版本控制

1 importlib与dir知识 # importlib简介动态导入字符串模块 # 常规导入 from ss.aa import b from ss import a print(b,type(b)) #<module ss.aa.b from F:\\python37\\pythonfiles\\ss\\aa\\b.py> #<class module># importlib动态导入py文件模块 import importli…

springMVC_07乱码及restful风格

乱码的解决 通过过滤器解决乱码问题:CharacterEncodingFilter 配置web.xml文件 <filter><filter-name>encoding</filter-name><filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class><init-param><para…

[转】HTTP请求流程(二)----Telnet模拟HTTP请求

转自&#xff1a; http://www.cnblogs.com/stg609/archive/2008/07/06/1237000.html 上一部分"流程简介"&#xff0c; 我们大致了解了下HTTP请求的流程&#xff0c;这一篇我向大家介绍下如何利用Telnet来模拟Http请求---访问百度。 我们直接开始吧&#xff01; …

设备树下的LED驱动实验

目录设备树LED驱动原理硬件原理图分析实验程序编写修改设备树文件(根节点下添加好区分)LED灯驱动程序编写编写测试APP运行测试编译驱动程序和测试APP运行测试上一章我们详细的讲解了设备树语法以及在驱动开发中常用的OF 函数&#xff0c;本章我们就开始第一个基于设备树的Linux…

《现代操作系统》精读与思考笔记 第七章 多媒体

第七章部分内容与前几章内容关联很大&#xff0c;比如进程调度、磁盘调度、文件系统&#xff0c;而且多为实现细节&#xff0c;这里不详述。 1.帧数与闪烁&#xff08;P476&#xff09; 画面动作的平滑性不是完全由每秒的帧数决定的&#xff0c;而是由每秒不同画面的数目决定的…

pinctrl和gpio子系统实验(芯片原厂做的,类似STM32的HAL库,我们只需调用API来直接操作GPIO)

目录pinctrl子系统pinctrl子系统简介(半导体厂商写的)I.MX6ULL的pinctrl子系统驱动分析0、通过compatbile属性查找对应驱动文件1、PIN配置信息详解(获取寄存器地址)2、PIN 驱动程序流程讲解(流程图&#xff0c;了解)设备树中添加pinctrl节点模板(半导体厂商瑞芯微、海思厂商写的…

成为你自己

2019独角兽企业重金招聘Python工程师标准>>> 一个看过许多国家、民族以及世界许多地方的旅行家&#xff0c;若有人问他&#xff0c;他在各处发现人们具有什么相同的特征&#xff0c;他或许会回答∶他们有懒惰的倾向。有些人会觉得&#xff0c;如 果他说他们全是怯懦…

网络知识梳理--OSI七层网络与TCP/IP五层网络架构及二层/三层网络

作为一个合格的运维人员&#xff0c;一定要熟悉掌握OSI七层网络和TCP/IP五层网络结构知识。 废话不多说&#xff01;下面就逐一展开对这两个网络架构知识的说明&#xff1a;一、OSI七层网络协议OSI是Open System Interconnect的缩写&#xff0c;意为开放式系统互联。 OSI参考模…

Linux蜂鸣器实验(使用上一节子系统思想,摈弃了自己配置寄存器的繁琐操作)

目录子系统思想的蜂鸣器驱动流程硬件原理图分析实验程序编写修改设备树文件蜂鸣器驱动程序编写编写测试APP运行测试编译驱动程序和测试APP运行测试上一章实验中我们借助pinctrl 和gpio 子系统编写了LED 灯驱动&#xff0c;I.MX6U-ALPHA 开发板上还有一个蜂鸣器&#xff0c;从软…

gitbash如何修改可恶的蓝色字体

1、问题 这完全看不清啊&#xff01;&#xff01; 2、环境 git version 2.19.0 3、解决 1&#xff09;编辑/etc/bash.bashrc # Uncomment to use the terminal colours set in DIR_COLORS eval "$(dircolors -b /etc/DIR_COLORS)" 2&#xff09;编辑/etc/DIR…

Oracle分析函数

2019独角兽企业重金招聘Python工程师标准>>> Oracle分析函数——函数列表 SUM &#xff1a;该函数计算组中表达式的累积和 MIN &#xff1a;在一个组中的数据窗口中查找表达式的最小值 MAX &#xff1a;在一个组中的数据窗口中查找表达式的…

Linux并发与竞争介绍(原子操作、自旋锁、信号量、互斥体)

目录并发与竞争并发与竞争简介保护内容是什么原子操作原子操作简介原子整形操作API函数(atomic_t 结构体)原子位操作API 函数自旋锁自旋锁简介自旋锁API函数线程与线程线程与中断(获取锁之前关闭中断)其他类型的锁(读写锁、顺序锁)自旋锁使用注意事项信号量信号量简介信号量API…

新后缀再开放,投资者应谨慎对待!

为什么80%的码农都做不了架构师&#xff1f;>>> 新后缀再开放&#xff0c;投资者应谨慎对待&#xff01;2014年伊始&#xff0c;一大批如BIKE&#xff0c;GURU&#xff0c;HOLDINGS等新域名后缀正式启用&#xff0c;是继CNNIC开放CN保留域名注册之后&#xff0c;投…

Linux并发与竞争实验(一次只允许一个应用程序操作LED灯)

目录原子操作实验实验程序编写运行测试(运行多个APP抢占资源)自旋锁实验实验程序编写运行测试信号量实验实验程序编写运行测试(第二条命令因为获取信号量失败而进入休眠状态)互斥体实验(类似二值信号量&#xff0c;会休眠)实验程序编写运行测试在上一章中我们学习了Linux 下的并…

在 SharePoint 2013 中选择正确的 API 集

决定使用哪个 API 集的因素 您可以在多个 API 集中选择一个来访问 SharePoint 2013 平台。您使用哪一个 API 集取决于以下因素&#xff1a; 应用程序的类型。 可能的类型包括但不限于以下不相互排斥的类别&#xff1a;SharePoint 相关应用程序、SharePoint 页上的 Web 部件、在…

Linux按键输入实验(体验一下输入驱动,实际开发使用input子系统处理)

目录Linux下按键驱动原理(使用原子操作)硬件原理图分析实验程序编写修改设备树文件按键驱动程序编写编写测试APP(循环读取按键值)运行测试编译驱动程序和测试APP运行测试(while循环导致CPU占用率很高&#xff0c;后面使用阻塞非阻塞IO处理)在前几章我们都是使用的GPIO 输出功能…
