工业相机行曝光与全局曝光



逐行曝光：

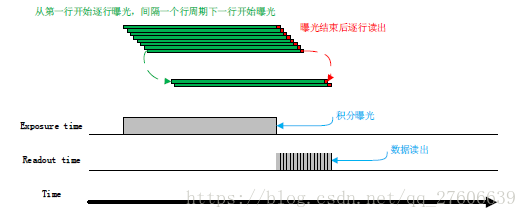

图1 逐行曝光模式

  逐行曝光sensor 实现如图1逐行曝光模式所示。与全局曝光不同，逐行曝光从第一行开始曝光，一个行周期之后第二行才开始曝光。依次类推，经过N-1 行后第N 行开始曝光。第一行曝光结束后开始读出数据，读出一行需要一行周期时间（含行消隐时间）。至第一行完全读出后，第二行刚好开始读出，依次类推，当第N-1 行读完后，第N 行开始读出，直到整幅图像完全读出。逐行曝光的sensor 技术难度较全局曝光sensor 低，价格便宜，且分辨率较大，对于一些静态图像拍摄是不错的选择。

全局曝光：

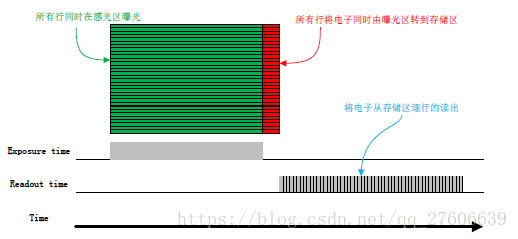

图2 全局曝光模式

  全局曝光 sensor实现如图2所示， Sensor的所有行同时开始曝光，并同时结束曝光，在曝光结束后，Sensor将所有电子从感光区转到存储区，之后逐行地读出像素数据。

  这样曝光的好处是获得图像每一行的曝光时间比较一致，并且在拍摄运动物体时图像不会出现偏移和歪斜。
