前言
之前出过一个关于openpose配置的博客，不过那个代码虽然写的很好，而且是官方的，但是分析起来很困难，然后再opencv相关博客中找到了比较清晰的实现，这里分析一波openpose的推断过程。
国际惯例，参考博客：
opencv官方文档，只有单人
大佬的实现，包括多人
解读
直接使用opencv的dnn库调用openpose的caffe模型，然后对输出进行后处理。重点是代表关节连接亲密度的亲和场的解析。
网络输出解析
推断阶段的模型结构(pose/coco)戳openpose官网，点这里跳转，可以使用netscope可视化。
最后一层的结构如下：
layer {name: "concat_stage7"type: "Concat"bottom: "Mconv7_stage6_L2"bottom: "Mconv7_stage6_L1"# top: "concat_stage7"top: "net_output"concat_param {axis: 1}
可以发现拼接了两个层：
-
Mconv7_stage6_L2layer {name: "Mconv7_stage6_L2"type: "Convolution"bottom: "Mconv6_stage6_L2"top: "Mconv7_stage6_L2"param {lr_mult: 4.0decay_mult: 1}param {lr_mult: 8.0decay_mult: 0}convolution_param {num_output: 19pad: 0kernel_size: 1weight_filler {type: "gaussian"std: 0.01}bias_filler {type: "constant"}} } -
Mconv7_stage6_L1layer {name: "Mconv7_stage6_L1"type: "Convolution"bottom: "Mconv6_stage6_L1"top: "Mconv7_stage6_L1"param {lr_mult: 4.0decay_mult: 1}param {lr_mult: 8.0decay_mult: 0}convolution_param {num_output: 38pad: 0kernel_size: 1weight_filler {type: "gaussian"std: 0.01}bias_filler {type: "constant"}} }

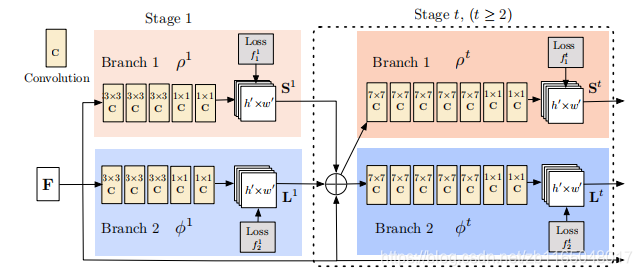

可以发现，被拼接的两个层分别具有19和38个特征图。对照的网络结构图
两个stage，每个stage有两个branch：第一个branch输出191919个特征图，分别代表18个人体关键点和背景；第二个branch有38个特征图，代表文章所提出来亲和场(Part Affinity Fileds,PAF)，代表关节与关节之前的联系。
代码里面对应关系：
keypointsMapping = ['Nose', 'Neck', 'R-Sho', 'R-Elb', 'R-Wr', 'L-Sho', 'L-Elb', 'L-Wr', 'R-Hip', 'R-Knee', 'R-Ank', 'L-Hip', 'L-Knee', 'L-Ank', 'R-Eye', 'L-Eye', 'R-Ear', 'L-Ear']POSE_PAIRS = [[1,2], [1,5], [2,3], [3,4], [5,6], [6,7],[1,8], [8,9], [9,10], [1,11], [11,12], [12,13],[1,0], [0,14], [14,16], [0,15], [15,17],[2,17], [5,16] ]# index of pafs correspoding to the POSE_PAIRS
# e.g for POSE_PAIR(1,2), the PAFs are located at indices (31,32) of output, Similarly, (1,5) -> (39,40) and so on.
mapIdx = [[31,32], [39,40], [33,34], [35,36], [41,42], [43,44], [19,20], [21,22], [23,24], [25,26], [27,28], [29,30], [47,48], [49,50], [53,54], [51,52], [55,56], [37,38], [45,46]]
POSE_PAIRS分别代表keypointsMapping里面同一根骨骼两端的两个人体关节(关键点)。
mapIdx：代表与POSE_PAIRS对应的亲和场特征图索引
【注】这里很容易出现疑问，为什么同一个关节，在向量场里面有不同的特征图索引呢？比如[1,2],[1,5]里面的关节1，在PAF特征图里面是索引31,39。这是因为一个关节可以被其它多个关节连接，而一个向量场PAF特征图只指向一个关节到另一个关节的链接，无法指向其它所有关节的链接。后面会可视化解释。

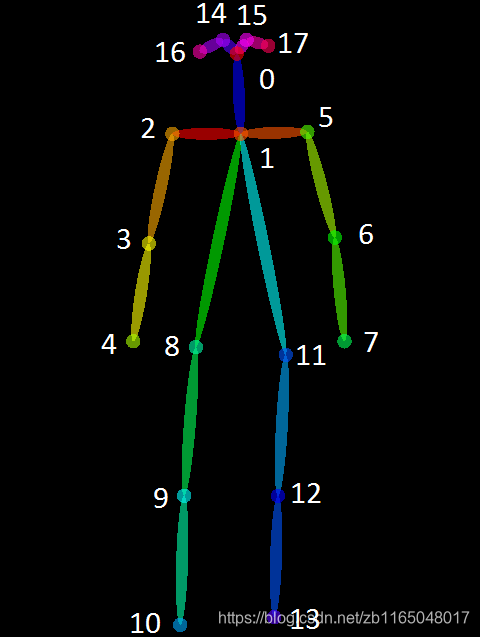

这里贴一下coco的人体人体关键点
调用模型
直接用opencv的dnn.readNetFromCaffe来调用模型
protoFile = './models/pose/coco/pose_deploy_linevec.prototxt'
weightsFile = './models/pose/coco/pose_iter_440000.caffemodel'
net = cv2.dnn.readNetFromCaffe(protoFile,weightsFile)
然后输入一张图：
img = cv2.imread('./examples/media/COCO_val2014_000000000328.jpg')
frameWidth = img.shape[1]
frameHeight = img.shape[0]
inHeight = 368
inWidth = int((inHeight/frameHeight)*frameWidth)
inBlob = cv2.dnn.blobFromImage(img,1.0/255.0,(inWidth,inHeight),(0,0,0),swapRB=False,crop=False)
net.setInput(inBlob)
output=net.forward()
print(output.shape)#(1, 57, 46, 60)
可以发现输出的特征图个数和前面分析的相同。接下来随便可视化看看：
#可视化
plt.figure(figsize=[20,20])
plt.subplot(141)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.imshow(cv2.resize(output[0, 10, :, :], (frameWidth, frameHeight)), alpha=0.6)
plt.axis("off")
plt.subplot(142)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.imshow(cv2.resize(output[0, 18, :, :], (frameWidth, frameHeight)), alpha=0.6)
plt.axis("off")
plt.subplot(143)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.imshow(cv2.resize(output[0, 31, :, :], (frameWidth, frameHeight)), alpha=0.6)
plt.axis("off")
plt.subplot(144)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.imshow(cv2.resize(output[0, 39, :, :], (frameWidth, frameHeight)), alpha=0.6)
plt.axis("off")

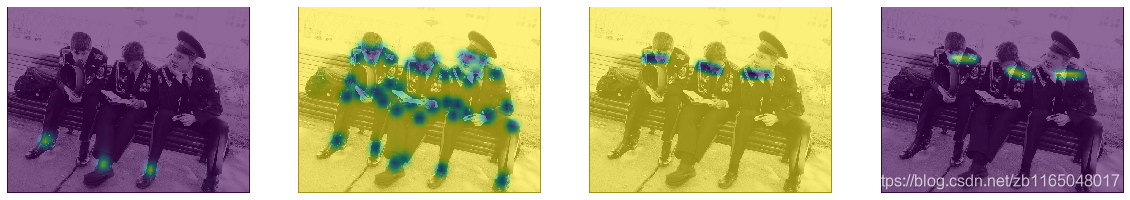

从左到右，分别是：第10个关节点的特征图，背景特征图，(1,2)(1,2)(1,2)关节的关节111的亲和场PAF特征图，(1,5)(1,5)(1,5)关节的关节111的亲和场PAF特征图。
提取关键点
接下来就可以利用前面的18个特征图把肢体关键点提取出来。
对于某个关节的特征图，调用
def getKeypoints(probMap,threshold=0.1):mapSmooth = cv2.GaussianBlur(probMap,(3,3),0,0)mapMask = np.uint8(mapSmooth>threshold)keypoints = []_,contours,_ = cv2.findContours(mapMask,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)for cnt in contours:blobMask = np.zeros(mapMask.shape)blobMask = cv2.fillConvexPoly(blobMask,cnt,1)maskProbMap = mapSmooth*blobMask_,maxVal,_,maxLoc = cv2.minMaxLoc(maskProbMap)keypoints.append(maxLoc+(probMap[maxLoc[1],maxLoc[0]],))#位置和置信度return keypoints
就可以将当前关节的位置和对应的置信度提取出来。
提取所有的关节的位置和置信度，就相当于把每个关节的特征图遍历一遍：
nPoints = 18
def get_joint_kps(output):detected_keypoints = []keypoints_list = np.zeros((0,3))keypoints_id = 0threshold = 0.1for part in range(nPoints):probMap=output[0,part,:,:]probMap = cv2.resize(probMap,(img.shape[1],img.shape[0]))keypoints = getKeypoints(probMap,threshold)keypoints_with_id = []for i in range(len(keypoints)):keypoints_with_id.append(keypoints[i]+(keypoints_id,)) #所有人的18个关节位置、置信度、idkeypoints_list = np.vstack([keypoints_list,keypoints[i]])keypoints_id += 1detected_keypoints.append(keypoints_with_id)return detected_keypoints,keypoints_list
调用方法也很简单：
detected_keypoints,keypoints_list = get_joint_kps(output)
简单地看一下输出：
detected_keypoints
'''
[[(325, 165, 0.84138775, 0),(442, 143, 0.8589974, 1),(196, 133, 0.8166057, 2)],[(473, 176, 0.7320131, 3),(337, 165, 0.73004884, 4),(197, 133, 0.8598474, 5)],[(420, 176, 0.6951778, 6),(293, 154, 0.76514935, 7),(154, 133, 0.7135527, 8)],[(420, 261, 0.7520779, 9),(262, 218, 0.4267502, 10),(134, 197, 0.7333843, 11)],[(314, 251, 0.23509319, 12),(165, 228, 0.59333, 13),(453, 196, 0.6519662, 14)],[(388, 176, 0.62505144, 15),(518, 176, 0.6421095, 16),(240, 134, 0.6540677, 17)],[(549, 262, 0.73827094, 18),(389, 251, 0.71131617, 19),(240, 207, 0.6886268, 20)],[(495, 293, 0.62819993, 21),(357, 252, 0.7374373, 22),(207, 219, 0.560498, 23)],[(442, 282, 0.6578402, 24),(293, 252, 0.52459615, 25),(165, 228, 0.5512052, 26)],[(410, 283, 0.7377036, 27),(261, 272, 0.69384813, 28),(123, 239, 0.6885635, 29)],[(378, 431, 0.70034677, 30),(251, 411, 0.59873545, 31),(101, 356, 0.6479251, 32)],[(505, 283, 0.54467636, 33),(356, 271, 0.50983644, 34),(208, 229, 0.57463825, 35)],[(569, 314, 0.7413026, 36),(324, 293, 0.774911, 37),(228, 250, 0.7241578, 38)],[(538, 455, 0.58486414, 39),(282, 400, 0.46120968, 40),(207, 369, 0.56457037, 41)],[(314, 154, 0.8159541, 42),(433, 133, 0.72613055, 43),(186, 122, 0.80552864, 44)],[(335, 155, 0.8006719, 45),(453, 133, 0.8574599, 46),(206, 122, 0.80626, 47)],[(304, 133, 0.10505505, 48), (166, 111, 0.5242959, 49)],[(485, 144, 0.76806116, 50),(357, 143, 0.738666, 51),(218, 112, 0.73427236, 52)]]'''
可以看出来，这个数据是被分组的，总共18个组，分别代表18个关节，每组涵盖了当前图像所有人的这个关节的坐标和置信度，以及当前数据的编号，依次往下排，主要是为了索引keypoints_list里面的数据。这个keypoints_list里面是将所有的关键点的坐标和置信度不分组地塞到一起，所以维度是(53,3)(53,3)(53,3)

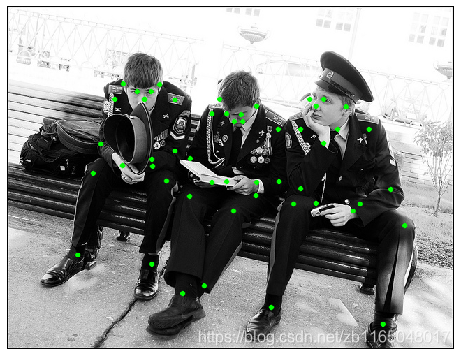

把关键点可视化瞅瞅呗：
#可视化关键点
img_show = img.copy()
for i in range(nPoints):for j in range(len(detected_keypoints[i])):cv2.circle(img_show,detected_keypoints[i][j][0:2],3,[0,255,0],-1,cv2.LINE_AA)
plt.figure(figsize=[8,8])
plt.imshow(img_show)
plt.axis('off')
区分关键点
上面提取了所有的关键点，但是没有计算哪个关键点属于哪个人，此时就需要根据亲和场计算各关键点之间的联系。比如第一个人大臂到三个人各自的小臂关键点的亲和场肯定不同，它只到属于自己的小臂关键点亲和场特征比较明显。知道这个道理，接下来分析一波。
下面就是找到与当前关键点最可能连接的肢体关键点是哪个。
根据mapIdx里面定义的亲和场索引：
先找到亲和场特征图
pafA = output[0,mapIdx[k][0],:,:] #第k组连接关节的第一个关节PAF
pafB = output[0,mapIdx[k][1],:,:] #第k组连接关节的第二个关节PAF
pafA = cv2.resize(pafA,(frameWidth,frameHeight))
pafB = cv2.resize(pafB,(frameWidth,frameHeight))
再找到对应的肢体关键点索引：
#找到这两个关节的位置
candA = detected_keypoints[POSE_PAIRS[k][0]] #找到第一个关节的位置(所有人)
candB = detected_keypoints[POSE_PAIRS[k][1]] #找到第二个关节的位置(所有人)
再看看亲和场怎么算的，先看论文的图
就是直接把两个关键点连起来，中间做一条线，计算亲和场上这条线上的值。
公式表达为
先计算dj2−dj1∥dj2−dj1∥2\frac{d_{j_2}-d_{j_1}}{\parallel d_{j_2}-d_{j_1} \parallel}_2∥dj2−dj1∥dj2−dj12
d_ij = np.subtract(candB[j][:2],candA[i][:2])
norm = np.linalg.norm(d_ij)
if(norm):d_ij = d_ij/norm #公式(10的d部分)
else:continue
画一条直线过去，得到PAF上每个点的值
n_interp_samples = 10
interp_coord = list(zip(np.linspace(candA[i][0],candB[j][0],num=n_interp_samples),np.linspace(candA[i][1],candB[j][1],num=n_interp_samples)))
paf_interp = []
for k in range(len(interp_coord)):paf_interp.append([pafA[int(round(interp_coord[k][1])),int(round(interp_coord[k][0]))], pafB[int(round(interp_coord[k][1])),int(round(interp_coord[k][0]))]])
计算PAF得分和平均得分
paf_scores = np.dot(paf_interp,d_ij)
avg_paf_score = sum(paf_scores)/len(paf_scores)
使用PAF分数，进行阈值筛选
paf_score_th = 0.1
conf_th = 0.7
if(len(np.where(paf_scores>paf_score_th)[0])/n_interp_samples)>conf_th:if(avg_paf_score>maxScore):max_j = jmaxScore = avg_paf_scorefound = 1
找到关键点以后，就可以把当前关键点对儿的索引和得分保存
valid_pair = np.append(valid_pair,[[candA[i][3],candB[max_j][3],maxScore]],axis=0) #被连接的肢体的关键点索引
这里的整块代码写成函数如下，主要是额外加了一些得分不够和没有关键点的情况
def get_valid_pairs(output,detected_keypoints):valid_pairs = []invalid_pairs = []n_interp_samples = 10paf_score_th = 0.1conf_th = 0.7for k in range(len(mapIdx)):#两个可能连接的关节pafA = output[0,mapIdx[k][0],:,:] #第k组连接关节的第一个关节PAFpafB = output[0,mapIdx[k][1],:,:] #第k组连接关节的第二个关节PAFpafA = cv2.resize(pafA,(frameWidth,frameHeight))pafB = cv2.resize(pafB,(frameWidth,frameHeight))#找到这两个关节的位置candA = detected_keypoints[POSE_PAIRS[k][0]] #找到第一个关节的位置(所有人)candB = detected_keypoints[POSE_PAIRS[k][1]] #找到第二个关节的位置(所有人)nA = len(candA)nB = len(candB)#使用公式计算亲和场的得分if(nA!=0 and nB!=0): #如果有这两个关节valid_pair = np.zeros((0,3))for i in range(nA): #对于第一个关节的所有人遍历max_j = -1maxScore = -1found = 0for j in range(nB): #第二个关节的所有人遍历d_ij = np.subtract(candB[j][:2],candA[i][:2])norm = np.linalg.norm(d_ij)if(norm):d_ij = d_ij/norm #公式(10的d部分)else:continueinterp_coord = list(zip(np.linspace(candA[i][0],candB[j][0],num=n_interp_samples),np.linspace(candA[i][1],candB[j][1],num=n_interp_samples)))paf_interp = []for k in range(len(interp_coord)):paf_interp.append([pafA[int(round(interp_coord[k][1])),int(round(interp_coord[k][0]))],pafB[int(round(interp_coord[k][1])),int(round(interp_coord[k][0]))]])paf_scores = np.dot(paf_interp,d_ij)avg_paf_score = sum(paf_scores)/len(paf_scores)if(len(np.where(paf_scores>paf_score_th)[0])/n_interp_samples)>conf_th:if(avg_paf_score>maxScore):max_j = jmaxScore = avg_paf_scorefound = 1if found:valid_pair = np.append(valid_pair,[[candA[i][3],candB[max_j][3],maxScore]],axis=0) #被连接的肢体的关键点索引valid_pairs.append(valid_pair)else:#如果关节被遮挡等原因，导致不存在invalid_pairs.append(k)valid_pairs.append([]) return valid_pairs,invalid_pairs
稍微看一下这个函数的调用方法和返回的数据结构
#valid_pairs存储可成对的关节索引，所有人的每个关节成一组，比如3个人的第一个关节，组成一个3*3的矩阵
valid_pairs,invalid_pairs = get_valid_pairs(output,detected_keypoints)
'''
[array([[3. , 6. , 0.9164666 ],[4. , 7. , 0.85875524],[5. , 8. , 0.88577998]]), array([[ 3. , 16. , 0.90284936],[ 4. , 15. , 0.77933996],[ 5. , 17. , 0.80140835]]), array([[ 6. , 9. , 0.89909419],[ 7. , 10. , 0.52857684],[ 8. , 11. , 0.71177599]]), array([[ 9. , 14. , 0.8581396 ],[10. , 12. , 0.38934133],[11. , 13. , 0.8797749 ]]), array([[15. , 19. , 0.81766873],[16. , 18. , 0.78573793],[17. , 20. , 0.67746843]]), array([[18. , 21. , 0.63336505],[19. , 22. , 0.88562933],[20. , 23. , 0.7300858 ]]), array([[ 3. , 24. , 0.7975674 ],[ 4. , 25. , 0.53436182],[ 5. , 26. , 0.79336061]]), array([[24. , 27. , 0.80693887],[25. , 28. , 0.59622135],[26. , 29. , 0.80041958]]), array([[27. , 30. , 0.78664207],[28. , 31. , 0.73021965],[29. , 32. , 0.6312245 ]]), array([[ 3. , 33. , 0.90471435],[ 4. , 34. , 0.75671906],[ 5. , 35. , 0.75167511]]), array([[33. , 36. , 0.68868005],[34. , 37. , 0.86412876],[35. , 38. , 0.71096365]]), array([[36. , 39. , 0.82994086],[37. , 40. , 0.86046369],[38. , 41. , 0.9100325 ]]), array([[3. , 1. , 0.96472907],[4. , 0. , 0.97379622],[5. , 2. , 0.42410478]]), array([[ 0. , 42. , 0.8114687 ],[ 1. , 43. , 0.72544987],[ 2. , 44. , 0.90721482]]), array([[44. , 49. , 0.65025106]]), array([[ 0. , 45. , 0.7345252 ],[ 1. , 46. , 0.74511886],[ 2. , 47. , 0.83590513]]), array([[45. , 51. , 0.72804518],[46. , 50. , 0.90572883],[47. , 52. , 0.66244994]]), array([], shape=(0, 3), dtype=float64), array([], shape=(0, 3), dtype=float64)]
'''
同样是被分组了，总共有mapIdx对应19种连接方法，因为考虑到多人情况，所以每个连接方法又对应多条连接线。我们把这些边全连起来看看：
img_show = img.copy()
for pair in valid_pairs:for i in range(pair.shape[0]):conA = keypoints_list[int(pair[i][0])].astype(int)conB = keypoints_list[int(pair[i][1])].astype(int)cv2.line(img_show, (conA[0], conA[1]), (conB[0], conB[1]), colors[i], 3, cv2.LINE_AA)plt.imshow(img_show)
plt.axis('off')
看着基本没连错，第一个人的肩膀不会连到第二个人的胳膊肘，其它关键点一样。
分开存储
原理很简单，就是把有连接的边放到一个集合里面
# 根据获得的能被连接的关键点对，把坐标也对应好
def getPersonwiseKeyPoints(valid_pairs,invalid_pairs,keypoints_list):personwiseKeypoints = -1 * np.ones((0,19))for k in range(len(mapIdx)): #遍历有效的关节连接if(k not in invalid_pairs): #当前关节存在partAs = valid_pairs[k][:,0] #所有人第一个关节索引partBs = valid_pairs[k][:,1] #所有人第二个关节索引indexA,indexB = np.array(POSE_PAIRS[k]) #对应肢体的关键点索引for i in range(len(valid_pairs[k])): #当前关节有多少个数据点(人)found = 0person_idx = -1for j in range(len(personwiseKeypoints)):#遍历人 if(personwiseKeypoints[j][indexA]==partAs[i]):person_idx = jfound=1breakif(found):personwiseKeypoints[person_idx][indexB] = partBs[i]personwiseKeypoints[person_idx][-1] += keypoints_list[partBs[i].astype(int),2]+valid_pairs[k][i][2]elif not found and k<17:row = -1*np.ones(19)row[indexA] = partAs[i]row[indexB] = partBs[i]row[-1] = sum(keypoints_list[valid_pairs[k][i,:2].astype(int),2]) + valid_pairs[k][i][2]personwiseKeypoints = np.vstack([personwiseKeypoints,row])return personwiseKeypoints
这块代码自己实现也行，反正能连接的边都在上一步知道了。这里只需要先执行后面的not found，构建几个personwiseKeypoints，然后再执行上面的found不断把上一个节点能连的下一个节点塞到对应位置。
输出：
personwiseKeypoints = getPersonwiseKeyPoints(valid_pairs,invalid_pairs,keypoints_list)
print(personwiseKeypoints)
'''
[[ 1. 3. 6. 9. 14. 16.18. 21. 24. 27. 30. 33.36. 39. 43. 46. -1. 50.25.16836102][ 0. 4. 7. 10. 12. 15.19. 22. 25. 28. 31. 34.37. 40. 42. 45. -1. 51.22.83992412][ 2. 5. 8. 11. 13. 17.20. 23. 26. 29. 32. 35.38. 41. 44. 47. 49. 52.25.00522498]]'''

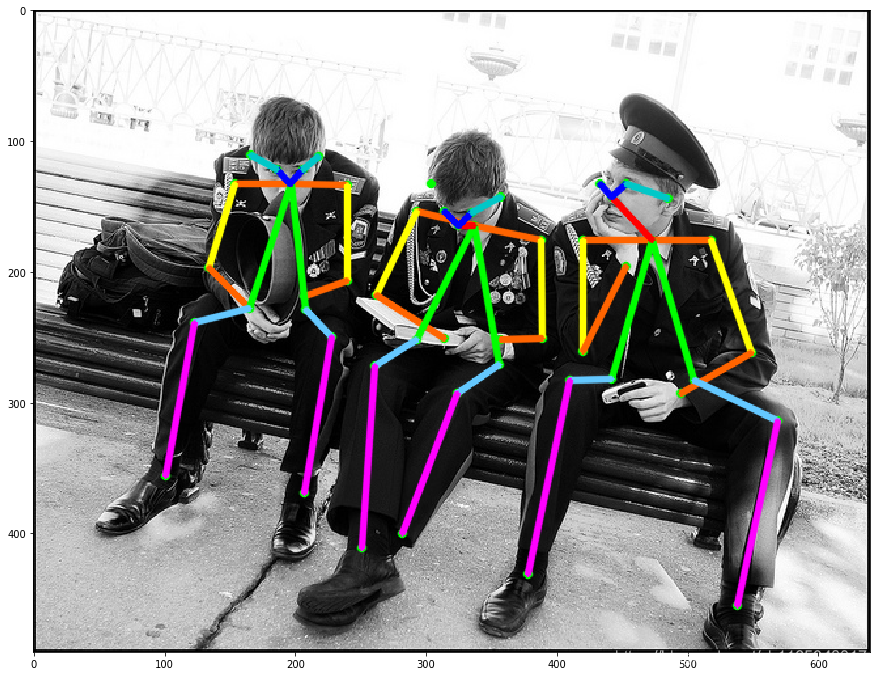

从结果上来看是三个人，可视化看看
for i in range(17):for n in range(len(personwiseKeypoints)):index = personwiseKeypoints[n][np.array(POSE_PAIRS[i])]if -1 in index:continueB = np.int32(keypoints_list[index.astype(int), 0])A = np.int32(keypoints_list[index.astype(int), 1])cv2.line(img_show, (B[0], A[0]), (B[1], A[1]), colors[i], 3, cv2.LINE_AA)plt.figure(figsize=[15,15])
plt.imshow(img_show[:,:,[2,1,0]])
后记
本博客对应代码：
链接：https://pan.baidu.com/s/1ywFPXyTr-9vWbQnUIdjT2g
提取码：ajcl
后面有机会再解读一下openpose的网络搭建理论吧。
有兴趣的可以先看看：
《Convolutional Pose Machines》
《OpenPose: Realtime Multi-Person 2D Pose Estimation using Part Affinity Fields》
Stacked Hourglass Networks for Human Pose Estimation
本文以同步到微信公众号中，代码也在公众号简介的GitHub中，有兴趣可以关注一波：
