前言
tensorflow官方有个姿态估计项目，这个输入和openpose还有点不一样，这里写个单人情况下的模型输出解析方案。
国际惯例，参考博客：
博客: 使用 TensorFlow.js 在浏览器端上实现实时人体姿势检测
tensorflow中posnet的IOS代码
解析
不要下载官方overview网址下的posenet模型multi_person_mobilenet_v1_075_float.tflite，要去下载IOS端的posenet_mobilenet_v1_100_257x257_multi_kpt_stripped.tflite模型，在github上一搜有一堆，文末放网盘下载地址。
读取模型
先载入必要的工具包：
import numpy as np
import tensorflow as tf
import cv2 as cv
import matplotlib.pyplot as plt
import time
使用tflite载入模型文件
model = tf.lite.Interpreter('posenet_mobilenet_v1_100_257x257_multi_kpt_stripped.tflite')
model.allocate_tensors()
input_details = model.get_input_details()
output_details = model.get_output_details()
看看输入输出分别是什么
print(input_details)
print(output_details)
'''
[{'name': 'sub_2', 'index': 93, 'shape': array([ 1, 257, 257, 3], dtype=int32), 'dtype': <class 'numpy.float32'>, 'quantization': (0.0, 0)}]
[{'name': 'MobilenetV1/heatmap_2/BiasAdd', 'index': 87, 'shape': array([ 1, 9, 9, 17], dtype=int32), 'dtype': <class 'numpy.float32'>, 'quantization': (0.0, 0)}, {'name': 'MobilenetV1/offset_2/BiasAdd', 'index': 90, 'shape': array([ 1, 9, 9, 34], dtype=int32), 'dtype': <class 'numpy.float32'>, 'quantization': (0.0, 0)}, {'name': 'MobilenetV1/displacement_fwd_2/BiasAdd', 'index': 84, 'shape': array([ 1, 9, 9, 32], dtype=int32), 'dtype': <class 'numpy.float32'>, 'quantization': (0.0, 0)}, {'name': 'MobilenetV1/displacement_bwd_2/BiasAdd', 'index': 81, 'shape': array([ 1, 9, 9, 32], dtype=int32), 'dtype': <class 'numpy.float32'>, 'quantization': (0.0, 0)}]
'''
很容易看出输入是(257,257)尺寸的彩色图像。
输出就比较麻烦了，有两块：(9,9,17)的称为heatmap的热度图；(9,9,34)的称为offset的偏移图。其实想想也能知道，热度图定位关节的大概位置，用偏移图做进一步的矫正。接下来逐步分析怎么利用这两个输出将关节位置定位的。
输入图像推断
必须将图像resize一下再丢进去，但是tensorflowjs里面说不用resize的方法，我还没试过。
img = cv.imread('../../photo/1.jpeg')
input_img = tf.reshape(tf.image.resize(img, [257,257]), [1,257,257,3])
floating_model = input_details[0]['dtype'] == np.float32
if floating_model:input_img = (np.float32(input_img) - 127.5) / 127.5
model.set_tensor(input_details[0]['index'], input_img)
start = time.time()
model.invoke()
print('time:',time.time()-start)
output_data = model.get_tensor(output_details[0]['index'])
offset_data = model.get_tensor(output_details[1]['index'])
heatmaps = np.squeeze(output_data)
offsets = np.squeeze(offset_data)
print("output shape: {}".format(output_data.shape))
'''
time: 0.12212681770324707
output shape: (1, 9, 9, 17)
'''
可视化变换后的图
show_img = np.squeeze((input_img.copy()*127.5+127.5)/255.0)[:,:,::-1]
show_img = np.array(show_img*255,np.uint8)
plt.imshow(show_img)
plt.axis('off')
解析输出
一句话概括原理：热度图将图像划分网格，每个网格的得分代表当前关节在此网格点附近的概率；偏移图代表xy两个坐标相对于网格点的偏移情况。
假设提取第2个关节的坐标位置：
-
先得到最可能的网格点：
i=1 joint_heatmap = heatmaps[...,i] max_val_pos = np.squeeze(np.argwhere(joint_heatmap==np.max(joint_heatmap))) remap_pos = np.array(max_val_pos/8*257,dtype=np.int32) -
把
offset加上去，前1-17是x坐标偏移，后18-34是y坐标偏移refine_pos = np.zeros((2),dtype=int) refine_pos[0] = int(remap_pos[0] + offsets[max_val_pos[0],max_val_pos[1],i]) refine_pos[1] = int(remap_pos[1] + offsets[max_val_pos[0],max_val_pos[1],i+heatmaps.shape[-1]])

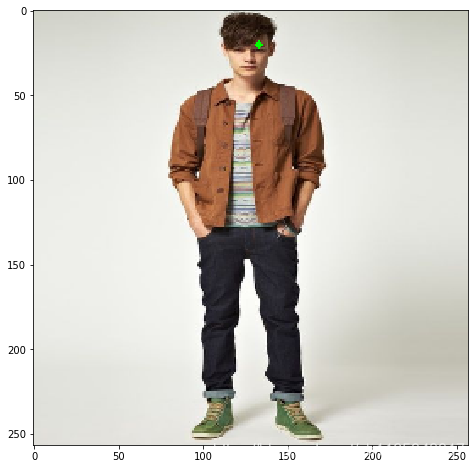

可视化看看
show_img = np.squeeze((input_img.copy()*127.5+127.5)/255.0)[:,:,::-1]
show_img = np.array(show_img*255,np.uint8)
plt.figure(figsize=(8,8))
plt.imshow(cv.circle(show_img,(refine_pos[1],refine_pos[0]),2,(0,255,0),-1))
映射原图
因为上面是把原图resize乘(257,257)以后的坐标，所以根据原图的缩放系数，重新映射回去
ratio_x = img.shape[0]/257
ratio_y = img.shape[1]/257
refine_pos[0]=refine_pos[0]*ratio_x
refine_pos[1]=refine_pos[1]*ratio_y
可视化

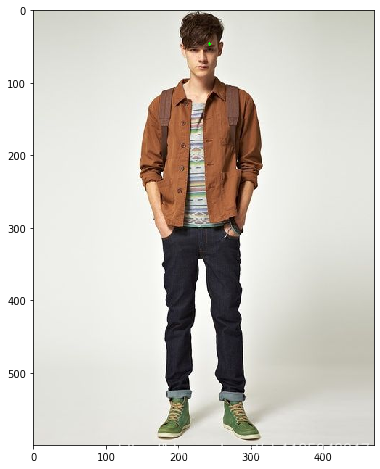

show_img1 = img[:,:,::-1]
plt.figure(figsize=(8,8))
plt.imshow(cv.circle(show_img1.copy(),(refine_pos[1],refine_pos[0]),2,(0,255,0),-1))
封装函数
上面是提取单个关节的，写成函数提取所有关节的坐标就是
def parse_output(heatmap_data,offset_data):joint_num = heatmap_data.shape[-1]pose_kps = np.zeros((joint_num,2),np.uint8)for i in range(heatmap_data.shape[-1]):joint_heatmap = heatmap_data[...,i]max_val_pos = np.squeeze(np.argwhere(joint_heatmap==np.max(joint_heatmap)))remap_pos = np.array(max_val_pos/8*257,dtype=np.int32)pose_kps[i,0] = int(remap_pos[0] + offset_data[max_val_pos[0],max_val_pos[1],i])pose_kps[i,1] = int(remap_pos[1] + offset_data[max_val_pos[0],max_val_pos[1],i+joint_num])return pose_kps
画图的函数也很容易
def draw_kps(show_img,kps):for i in range(kps.shape[0]):cv.circle(show_img,(kps[i,1],kps[i,0]),2,(0,255,0),-1)return show_img

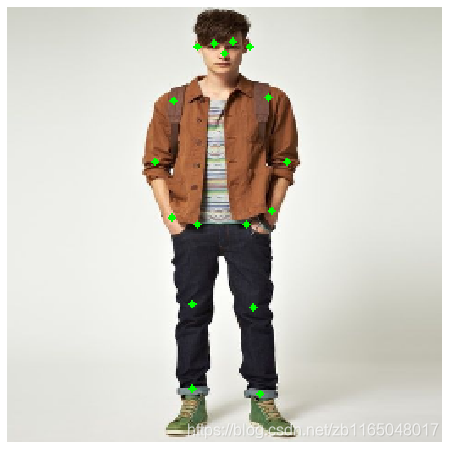

画出来瞅瞅
kps = parse_output(heatmaps,offsets)
plt.figure(figsize=(8,8))
plt.imshow(draw_kps(show_img.copy(),kps))
plt.axis('off')
后记
模型文件：链接:https://pan.baidu.com/s/1heRKFFz28yvpAmvFqDeAXw 密码:5tuw
博客代码：链接:https://pan.baidu.com/s/1Y7WXfQ4WC9QyOGkkN2-kUQ 密码:ono0
本文已经同步到微信公众号中，公众号与本博客将持续同步更新运动捕捉、机器学习、深度学习、计算机视觉算法，敬请关注
