uart驱动测试

uart驱动测试

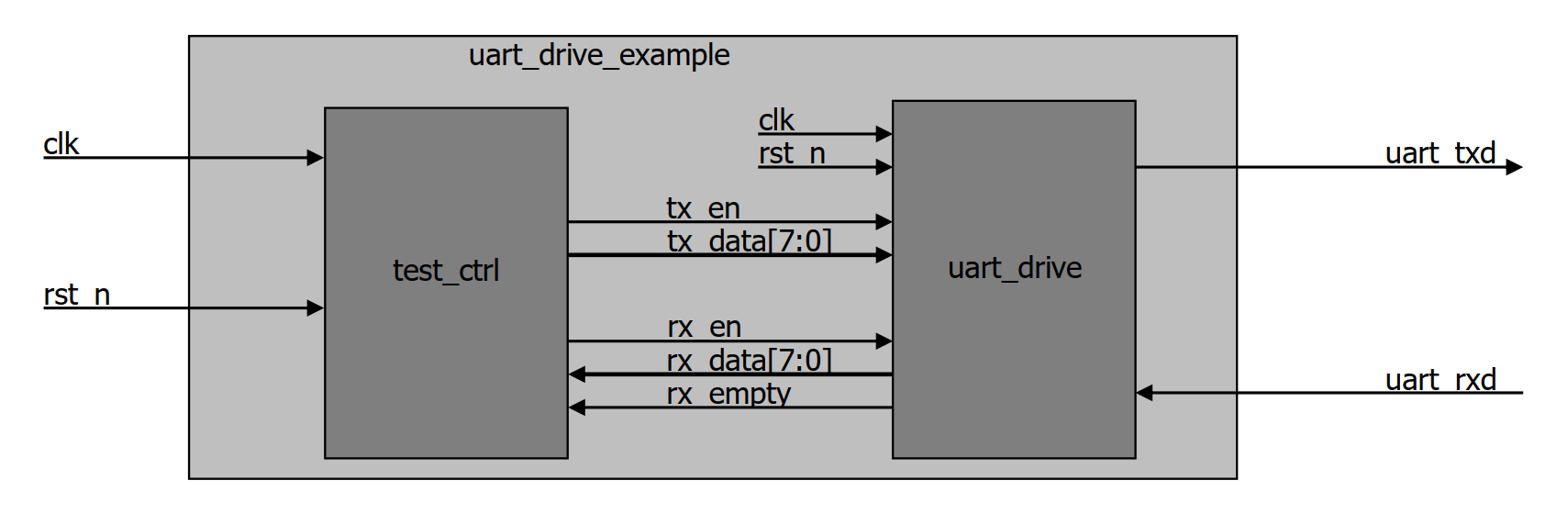

uart_drive_example 负责将 test_ctrl 和 uart_drive 联系起来
在这里插入图片描述
test_ctrl 模块负责监控 rx_empty 是否为假值,一旦有数据接收到就可以读出,发送到发送缓冲区中。

此模块采用状态实现。共分为 WAIT_RX(等待 UART 接收数据), WAIT_RD(等待读数据), SEND(发送数据)。

将 rx_en 置高后, rx_data 需要等待一拍才会有效。

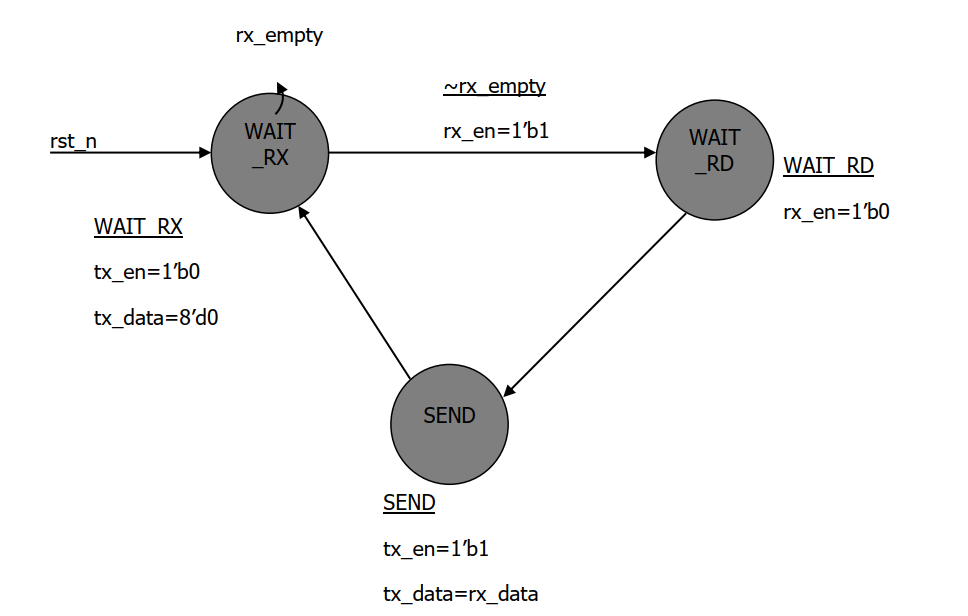

状态转移图如下:
在这里插入图片描述

代码如下:

`timescale 1ns / 1psmodule test_ctrl(input clk,input rst_n,input rx_empty,
