计数器

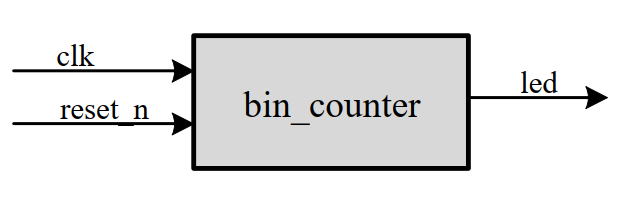

结构图如下：

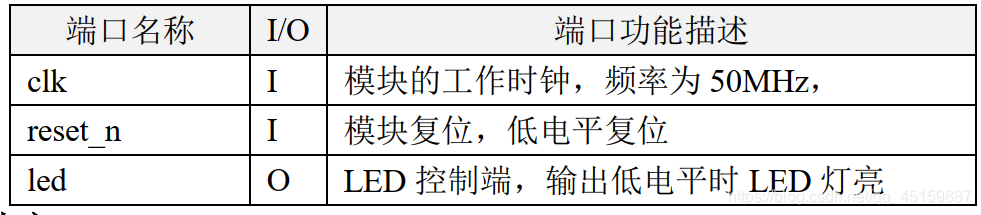

引脚分布如下：

代码如下：

`timescale 1ns / 1ps
//
//计数器
//module bin_counter(input clk ,input rst_n,output reg led);//wire rst;
//assign rst = ~rst_n;
parameter  MCNT = 24_999_999;reg [24:0] cnt;//计数器//定义计数器进程
always@(posedge clk or negedge rst_n)
beginif(!rst_n)cnt <= 25'd0;elseif(cnt == MCNT)cnt <= 25'd0;elsecnt <= cnt +1'b1;
end//led输出控制进程
always@(posedge clk or negedge rst_n)
beginif(!rst_n)le
