一、基础框架搭建

背景：

在第一篇中【3DMax脚本MaxScript开发：创建高效模型虚拟体绑定和材质管理系统，从3DMax到Unreal和Unity引擎_系列第一篇】，设计了一个3Dmax模型虚拟体绑定和材质统一分配的插件，现在根据上一篇的工具设计，在UE5中用Editor Utility Widget来实现一个网格体材质自动匹配功能。

在UE5中，我将通过一个具体的逻辑结构和GUI设计示例，解决模型资产因多来源导致的材质命名混乱、手动分配效率低下等问题，对模型材质进行批量调控。
在UE5的Editor Utility Widget开发中设计一款网格体材质批量匹配工具。
通过可视化界面实现材质名称与网格体逻辑的自动化映射，简化美术流程并提升资源管理一致性。

1. 创建Editor Utility Widget

启用必要插件：

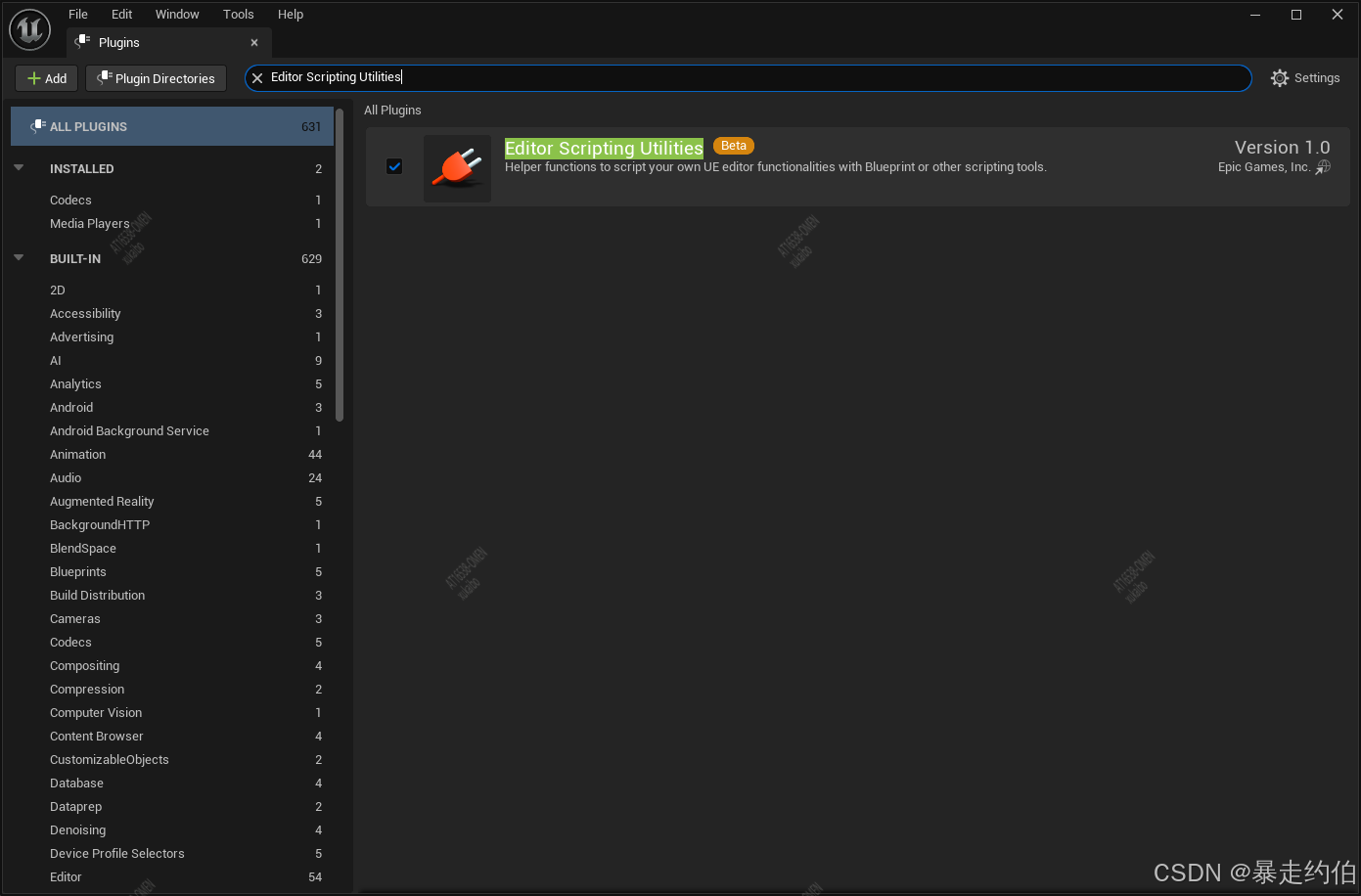

• 打开 Edit > Plugins，搜索并启用 “Editor Scripting Utilities”（这是创建Editor Utility Widget的必要前提）。

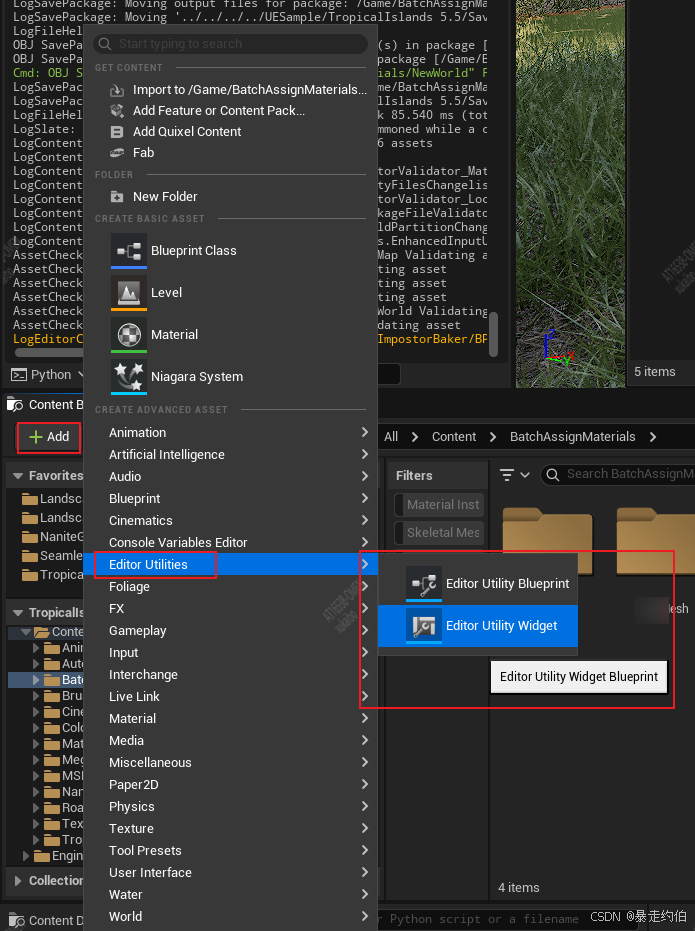

通过主工具栏的"Add"菜单创建：

• 选择 Editor Utilities > Editor Utility Widget。

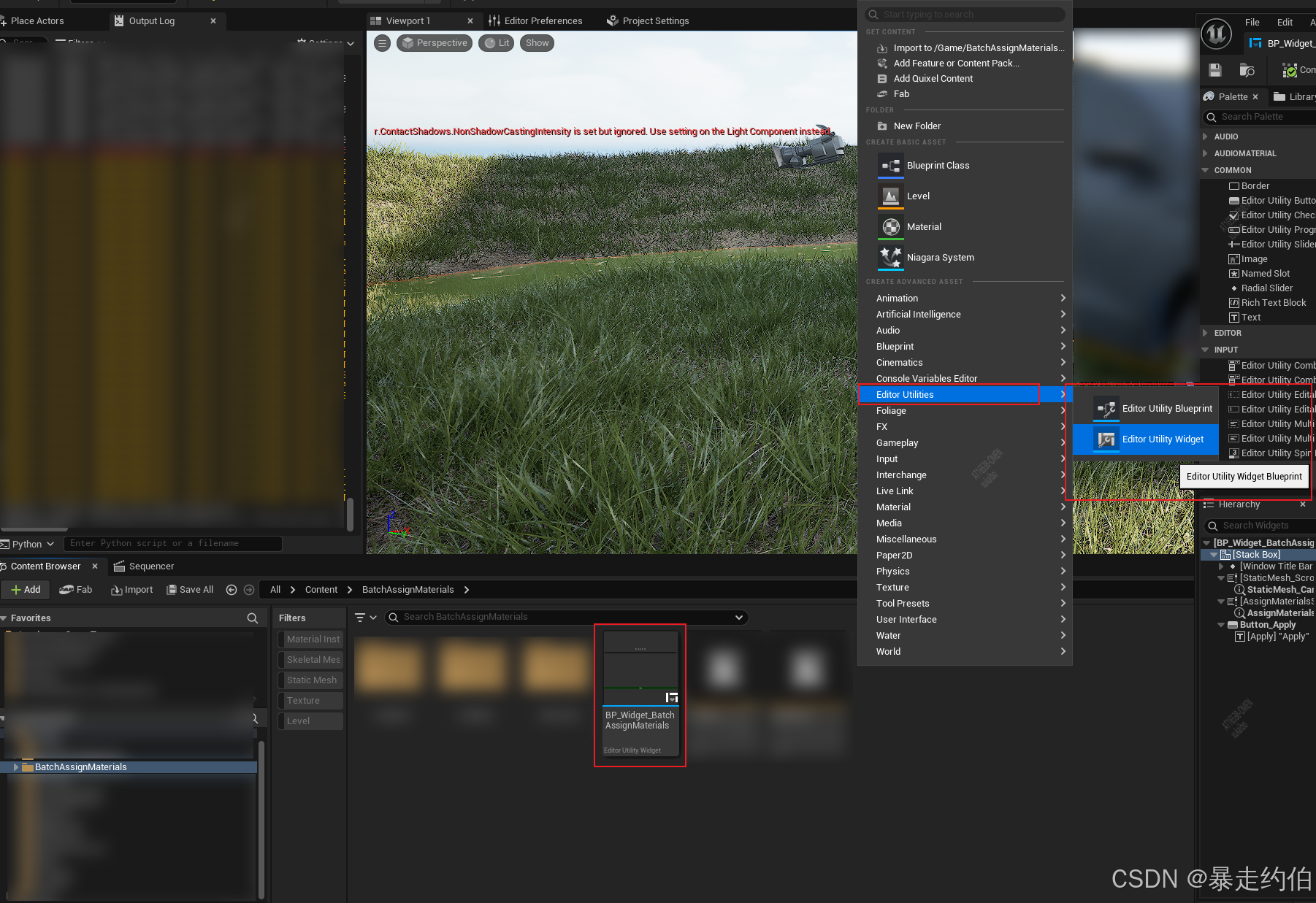

右键创建：

• 在内容浏览器（Content Browser）中，右键点击目标文件夹的空白区域。
• 选择 Editor Utilities > Editor Utility Widget。
  这里我创建后命名为“BP_Widget_BatchAssignMaterials”，并将其保存至 /Game/BatchAssignMaterials 目录下。接下来，我们将逐步实现UI布局、数据绑定和核心逻辑。


学习资源推荐

1. Editor Utility Widgets 官方指南
2. Editor Scripting 插件说明
3. UMG UI设计教程

---

2.根控件选择窗口

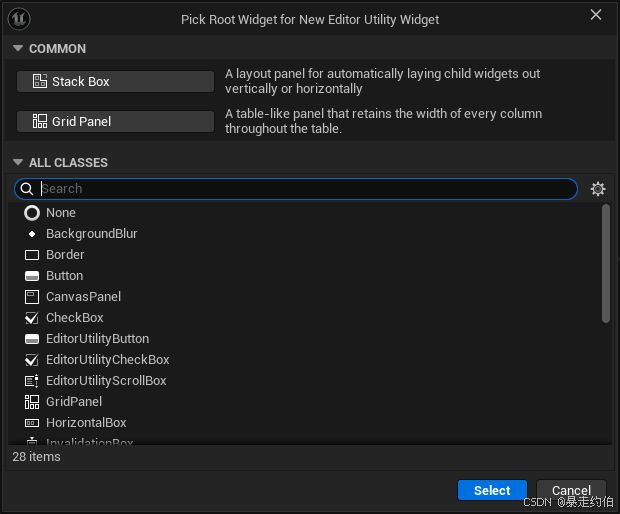

• 虚幻引擎创建Editor Utility Widget时的根控件选择窗口，创建后弹出这个窗口，选择一个根控件作为UI的基础。
• 选择一个合适的根控件，这里我选择“Stack Box”，点击“Select”按钮。

  控件分类系统
• COMMON区：推荐布局容器（Stack Box/Grid Panel），适合快速构建基础界面框架
• ALL CLASSES区：提供完整控件库（含20个可用项），支持EditorUtility系列专用组件
• Stack Box：支持垂直/水平自动排列（Orientation参数可配置）
• Grid Panel：表格布局容器（自动保持列宽一致性）

---

---

3.界面功能定位与阶段

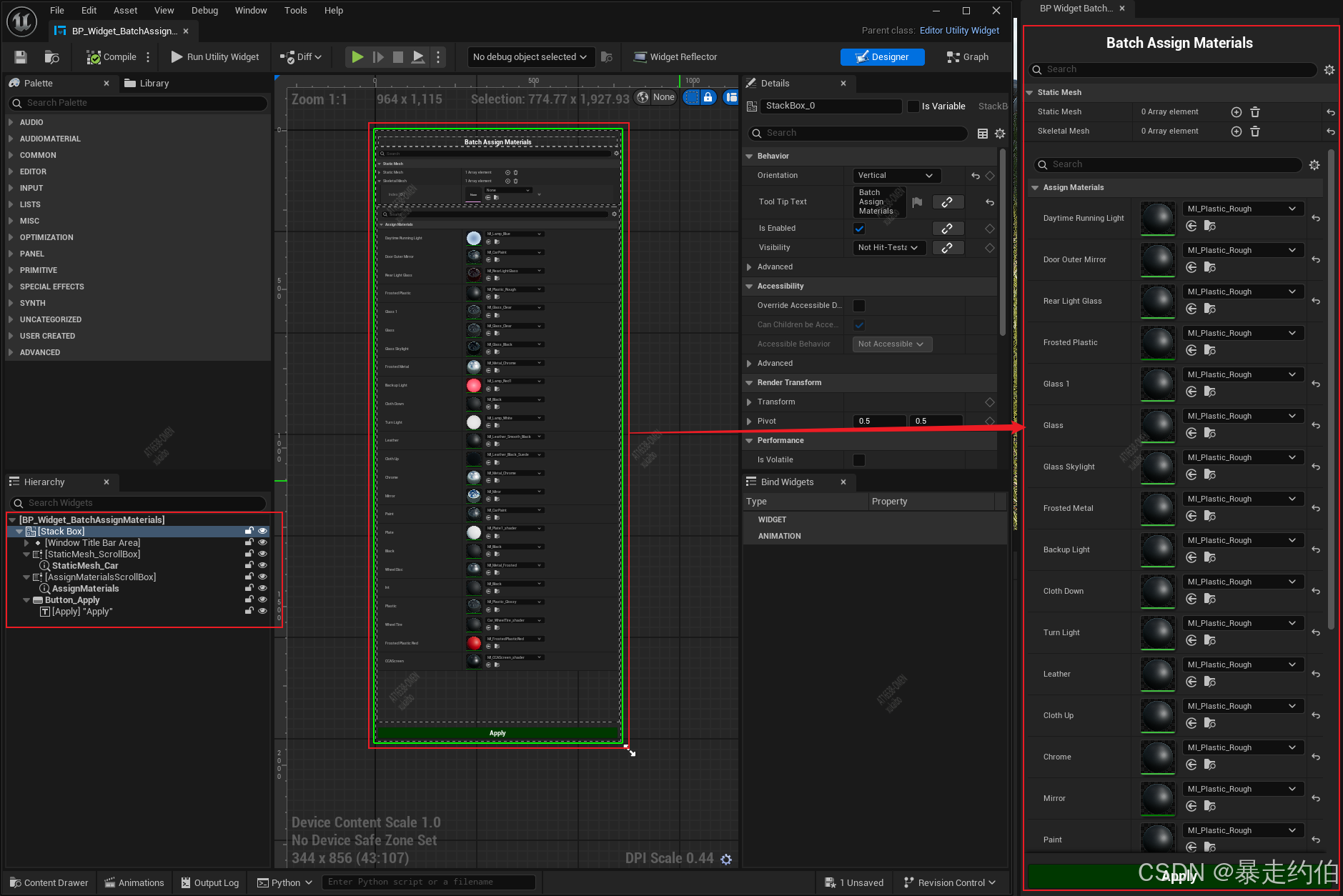

下图里面展示了Unreal Engine的Editor Utility Widget设计界面。下图

• 左侧红框内是UI设计时的控件列表，按钮和布局组件，“Tile Bar Area”等元素。
  其中“BP_Widget_BatchAssignMaterial”的继承关系如下：


• 中间是设计区域，显示了具体的控件和属性设置，可视化拖拽布局，属性调试。
• 右侧红框则是“Batch Assign Materials”面板，列出了多种材质选项，这应该是运行时美术实际看到的界面。也是本次制作的目标效果。

区域	功能定位	对应阶段
左侧红框区域	UI设计面板（Editor Utility Widget 的控件库与层级管理）	设计阶段
中间主区域	UI编辑区（可视化拖拽布局，属性调试）	设计阶段
右侧红框区域	运行时功能面板（用户实际操作的批量材质分配界面）	运行阶段

---

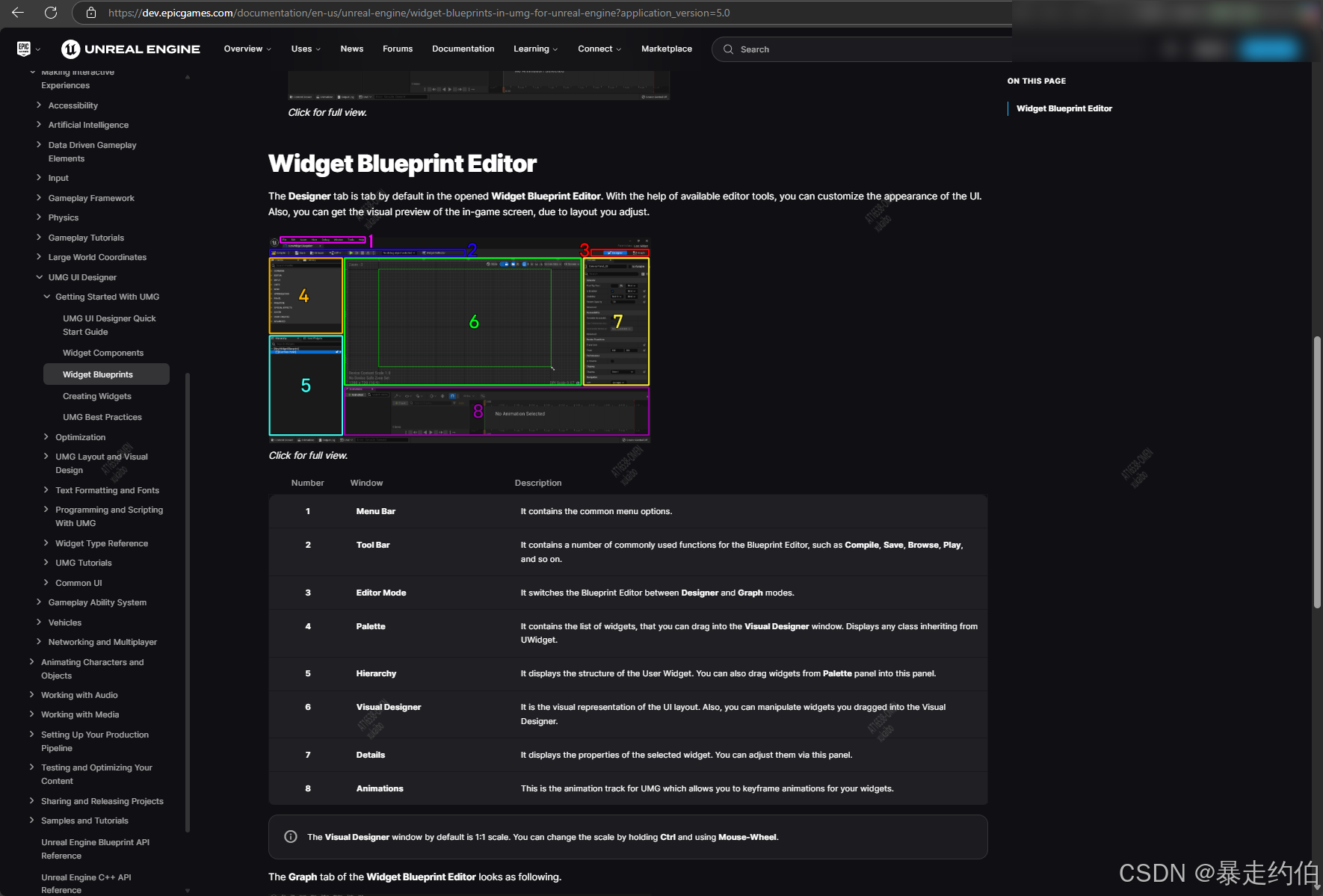

Widget Blueprint学习资源推荐

Editor Utility Widgets 指南

---

---

4.查看继承树

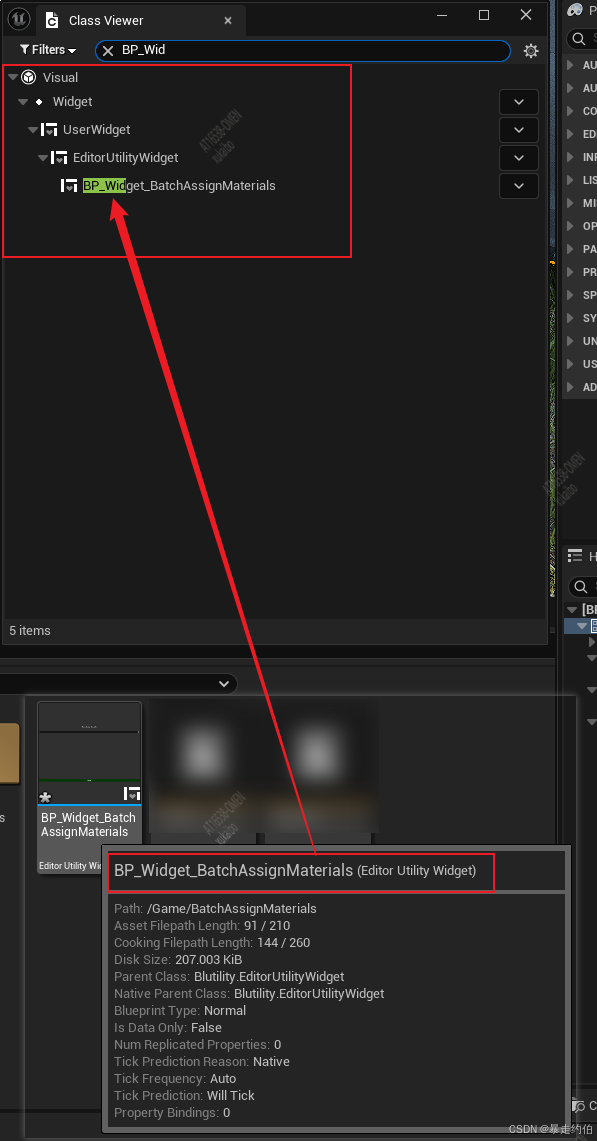

创建完**Editor Utility Widget** 后，可以在Class Viewer中查看和搜索相关类。

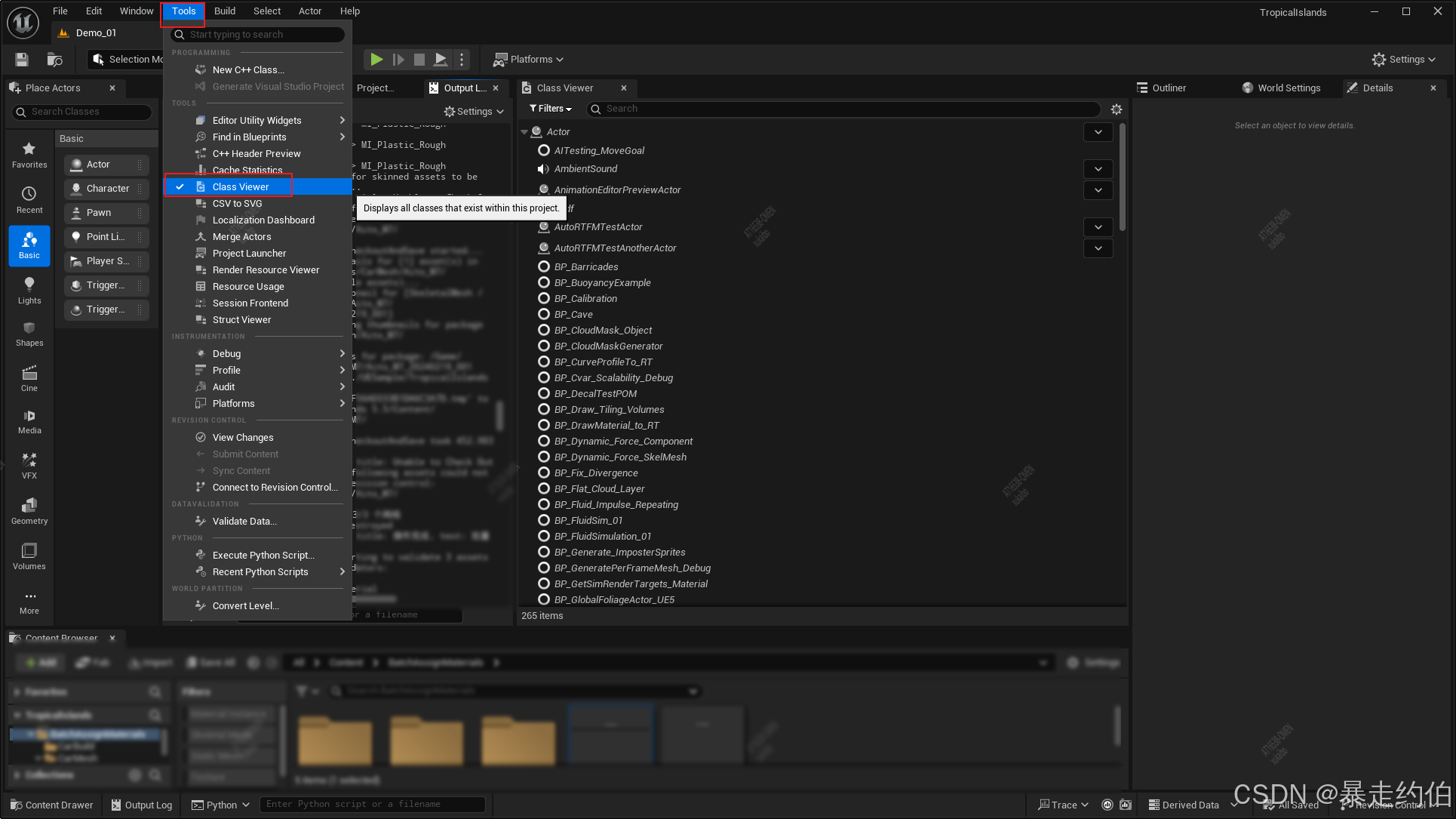

在​Unreal Engine上方菜单栏的 Tools > Class Viewer 打开窗口。如下图所示：

开发中的典型应用场景
想了解某个类的属性，可以在Class Viewer来查找或确认。
在开发过程中需要确认某个Widget的继承关系或属性是否正确设置，或者在处理资源路径过长的问题。

比如这里我的命名是BP_Widget_BatchAssignMaterials，

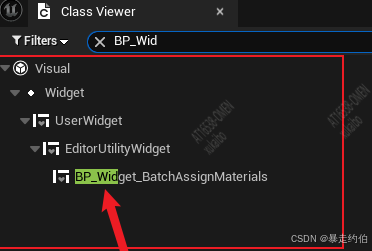

那么可以在层级结构Widget继承体系找到：Visual → Widget → UserWidget → EditorUtilityWidget → 当前类

​继承关系节点	用途说明
Visual	UI元素的基类，提供渲染能力。
Widget	UMG控件的核心父类，包含布局、交互等通用功能。
UserWidget	用户自定义控件的直接父类，支持蓝图逻辑绑定。
EditorUtilityWidget	专用于编辑器工具的子类，提供与Unreal编辑器交互的API（如菜单扩展、资产操作等）。

如需进一步扩展功能，可参考Unreal官方文档中的Editor Scripting Utilities 。

---

---

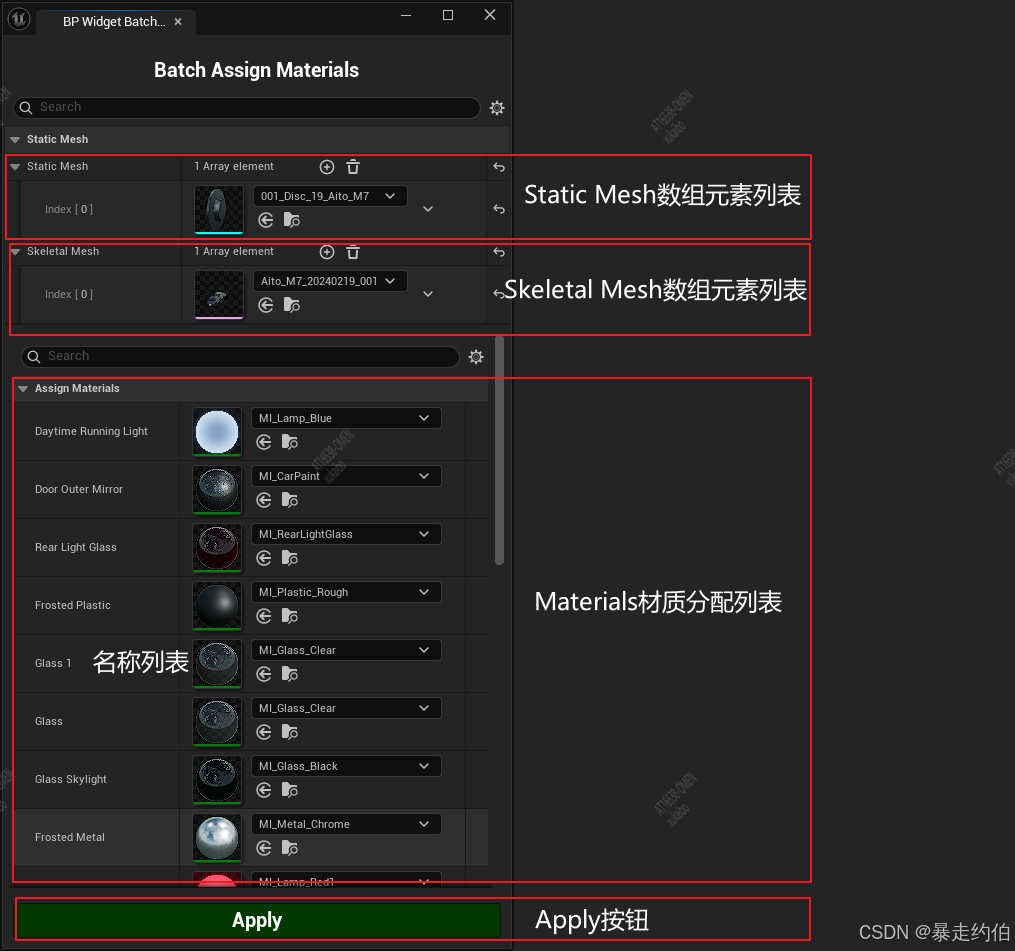

5.目标效果

二、模块化设计流程

1.材质替换核心流程：

思路如下：

2.完整代码如下

import unrealdef print_material_path(material_asset):if material_asset is None:print("材质未找到！")returnreturn material_asset.get_outer().get_path_name()MATERIAL_PRIORITY_LIST = [("Interior_Other_FrostedPlastic", print_material_path(plastic)),("Wheel_FrostedMetal", print_material_path(plastic)),("DaytimeRunningLight", print_material_path(daytime_running_light)),("RearRunningLight", print_material_path(backup_light)),("DoorOuterMirror", print_material_path(door_outer_mirror)),("RearLightGlass", print_material_path(rear_light_glass)),("FrostedPlasticRed", print_material_path(frosted_plastic_red)),("FrostedPlastic", print_material_path(frosted_plastic)),("glass1", print_material_path(glass1)),("WheelDisc", print_material_path(wheel_disc)),("GlassSkylight", print_material_path(glass_skylight)),("FrostedMetal", print_material_path(frosted_metal)),("BrakeLight", print_material_path(backup_light)),("BackupLight", print_material_path(backup_light)),("ClothDown", print_material_path(cloth_down)),("TurnLight", print_material_path(turn_light)),("Leather", print_material_path(leather)),("ClothUp", print_material_path(cloth_up)),("Chrome", print_material_path(chrome)),("Mirror", print_material_path(mirror)),("Paint", print_material_path(paint)),("CCAScreen", print_material_path(cca_screen)),("Plate", print_material_path(plate)),("Black", print_material_path(black)),("Int", print_material_path(int)),("Plastic", print_material_path(plastic)),("Glass", print_material_path(glass)),("WheelTire", print_material_path(wheeltire)),
]def process_static_mesh(staticmesh_assets):modified = Falsematerial_slots = staticmesh_assets.static_materialsfor index, material_slot in enumerate(material_slots):slot_name = str(material_slot.material_slot_name)matched_material = Nonefor keyword, material_path in MATERIAL_PRIORITY_LIST:if keyword.lower() in slot_name.lower():material = unreal.load_asset(material_path)if material:matched_material = materialbreakif matched_material:current_material = material_slot.material_interfaceif current_material != matched_material:staticmesh_assets.set_material(index, matched_material)modified = Trueunreal.log(f"StaticMesh替换成功：{staticmesh_assets.get_name()} [{slot_name}] -> {matched_material.get_name()}")return modifieddef process_skeletal_mesh(skeletal_mesh):modified = Falsematerials = list(skeletal_mesh.get_editor_property('materials'))for mat_idx in range(len(materials)):original_slot = materials[mat_idx]slot_name = str(original_slot.material_slot_name)target_material = Nonefor keyword, material_path in MATERIAL_PRIORITY_LIST:if keyword.lower() in slot_name.lower():target_material = unreal.load_asset(material_path)if target_material:breakif target_material:new_slot = unreal.SkeletalMaterial()new_slot.material_slot_name = original_slot.material_slot_namenew_slot.material_interface = target_materialmaterials[mat_idx] = new_slotmodified = Trueunreal.log(f"SkeletalMesh替换成功：{slot_name} => {target_material.get_name()}")if modified:skeletal_mesh.set_editor_property('materials', materials)return modifieddef batch_assign_materials():# 获取所有选中资产并过滤selected_assets = unreal.EditorUtilityLibrary.get_selected_assets()mesh_assets = [asset for asset in selected_assets if isinstance(asset, (unreal.StaticMesh, unreal.SkeletalMesh))]if not mesh_assets:unreal.log_warning("未选中有效的网格资产！如果Mesh插槽内已有资产，请查找资产后重新载入。")returntotal_meshes = len(mesh_assets)processed_meshes = 0with unreal.ScopedSlowTask(total_meshes, "批量替换材质中...") as slow_task:slow_task.make_dialog(True)for mesh_idx, mesh in enumerate(mesh_assets):if slow_task.should_cancel():breakprogress_percent = (mesh_idx + 1) / total_meshes * 100slow_task.enter_progress_frame(1, f"处理 {mesh.get_name()} ({progress_percent:.1f}%)")modified = Falseif isinstance(mesh, unreal.StaticMesh):modified = process_static_mesh(mesh)elif isinstance(mesh, unreal.SkeletalMesh):modified = process_skeletal_mesh(mesh)if modified:unreal.EditorAssetLibrary.save_loaded_asset(mesh)processed_meshes += 1result_msg = f"批量材质替换完成！成功处理 {processed_meshes}/{total_meshes} 个网格"unreal.log(result_msg)unreal.EditorDialog.show_message("操作完成", result_msg, unreal.AppMsgType.OK)if __name__ == "__main__":batch_assign_materials()

三、可视化界面UI布局

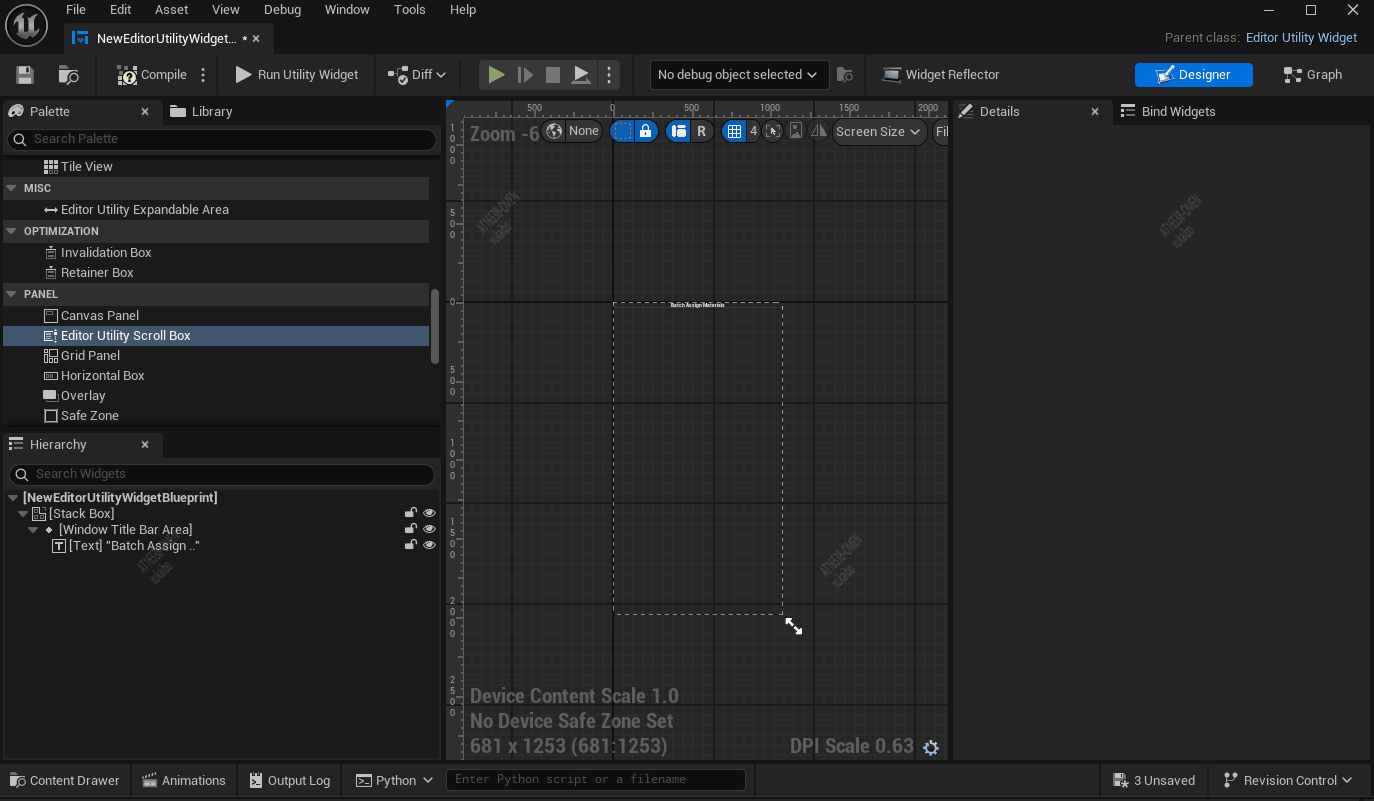

1. 添加标题栏

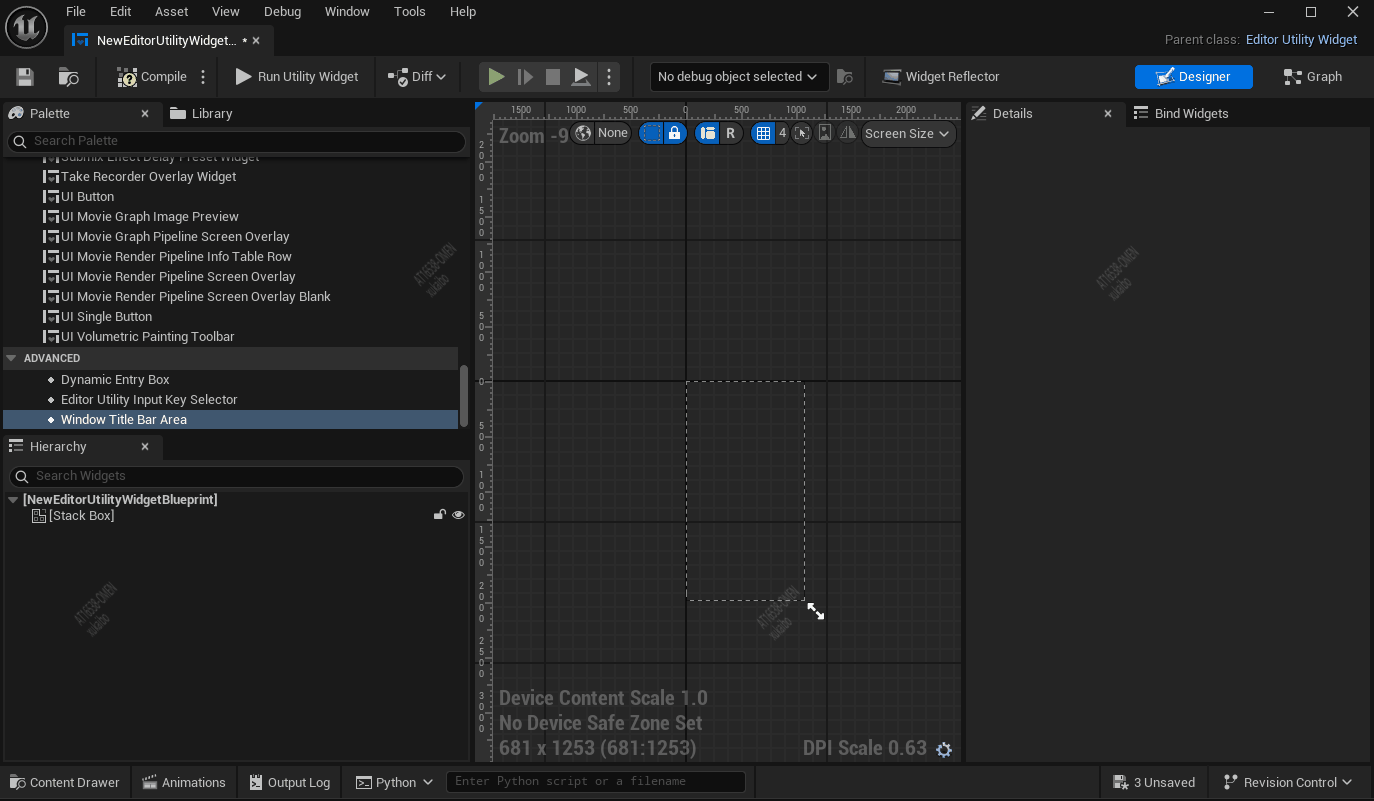

创建Window Title Bar Area

• 拖拽 Horizontal Box 到StackBox内，命名为 WindowTitleBarArea。
• 调整字体大小和颜色。具体的属性配置可以看着调整，不做详细的提示。

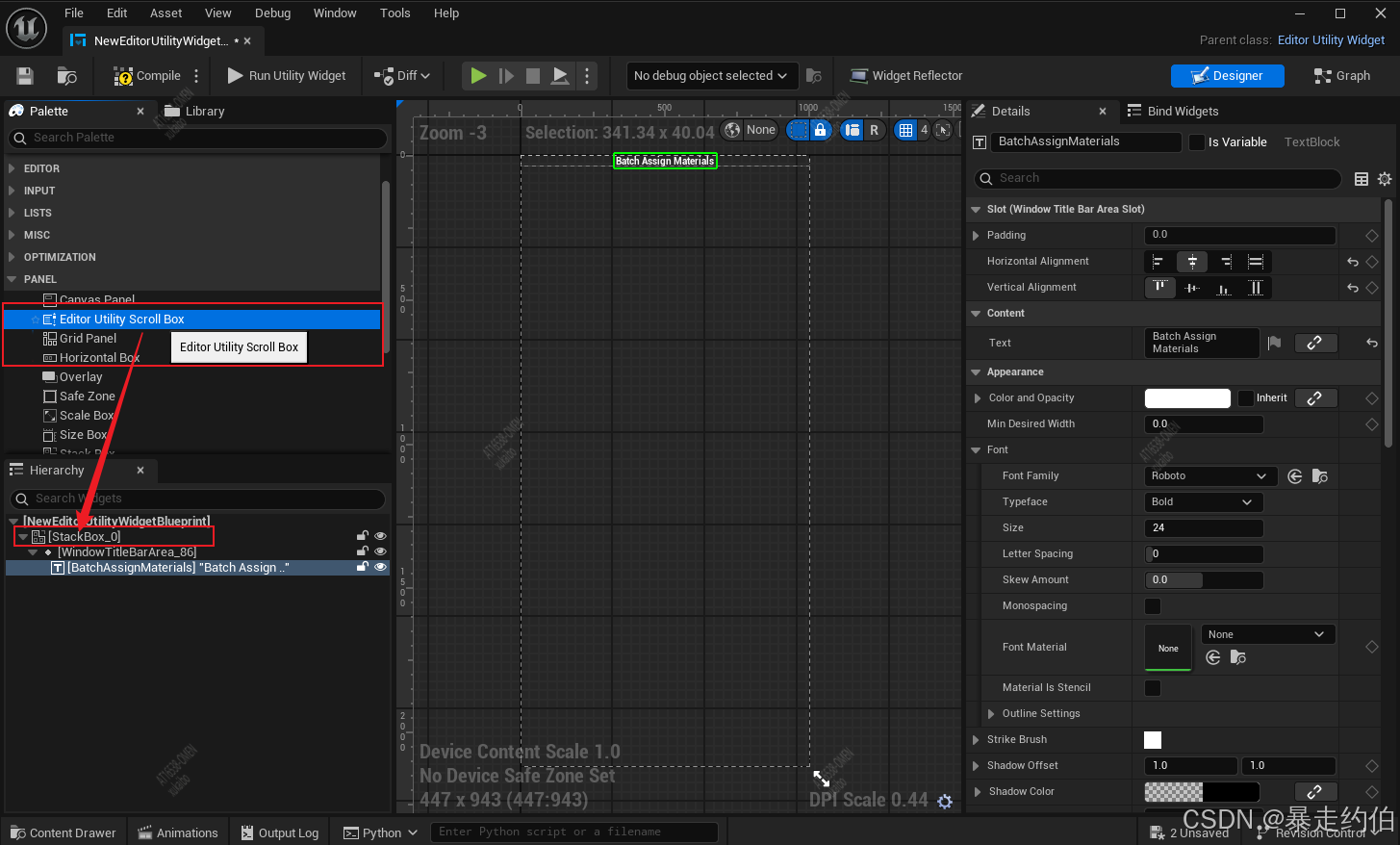

2. 添加标题文本

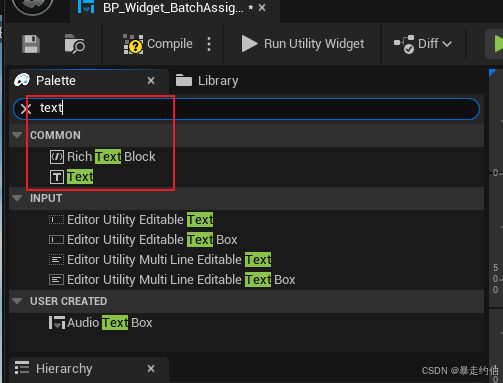

• 在 Window Title Bar Area 内拖拽 Text，命名为 TitleText。


2. 构建滚动列表区域

静态网格列表（左侧）

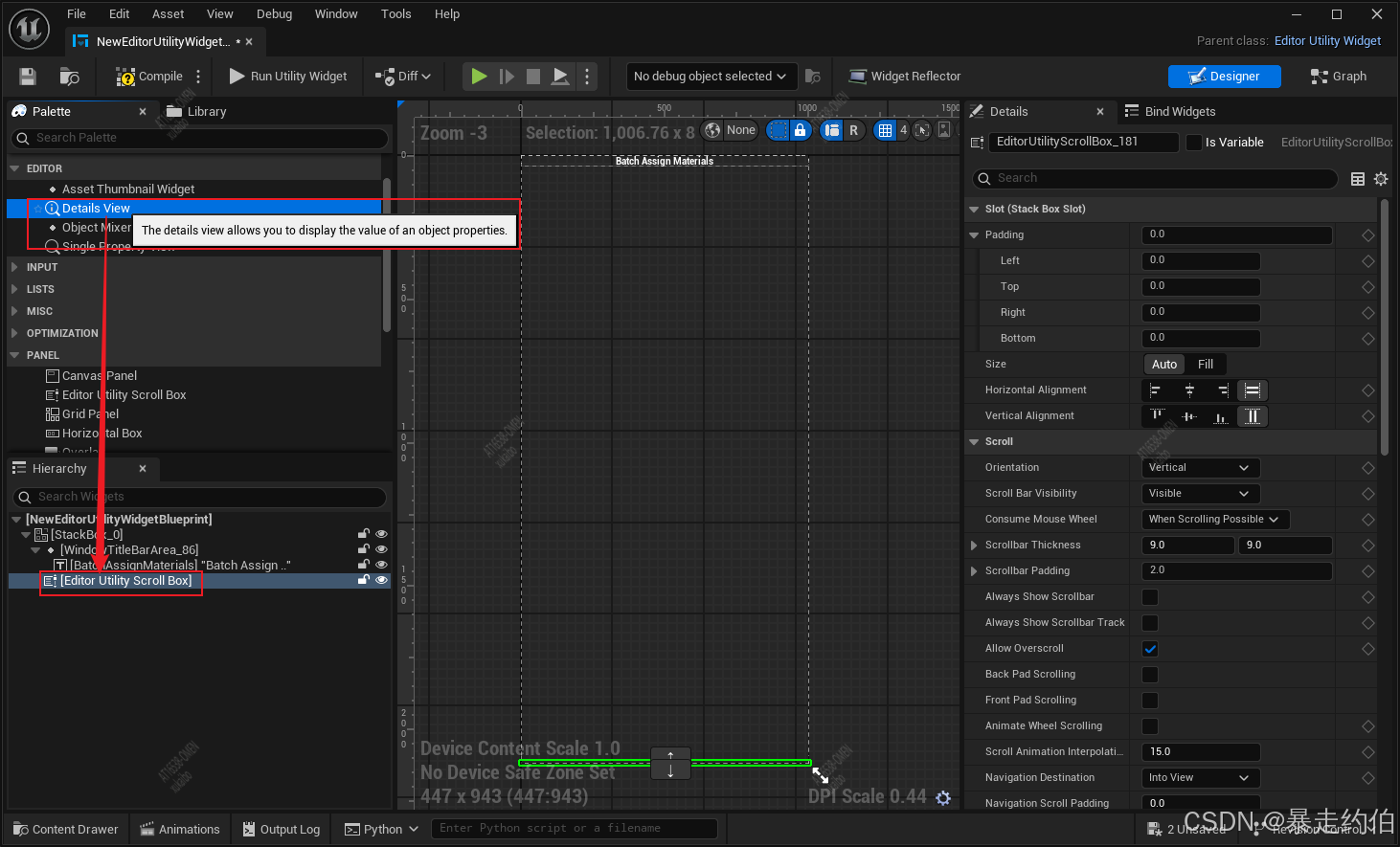

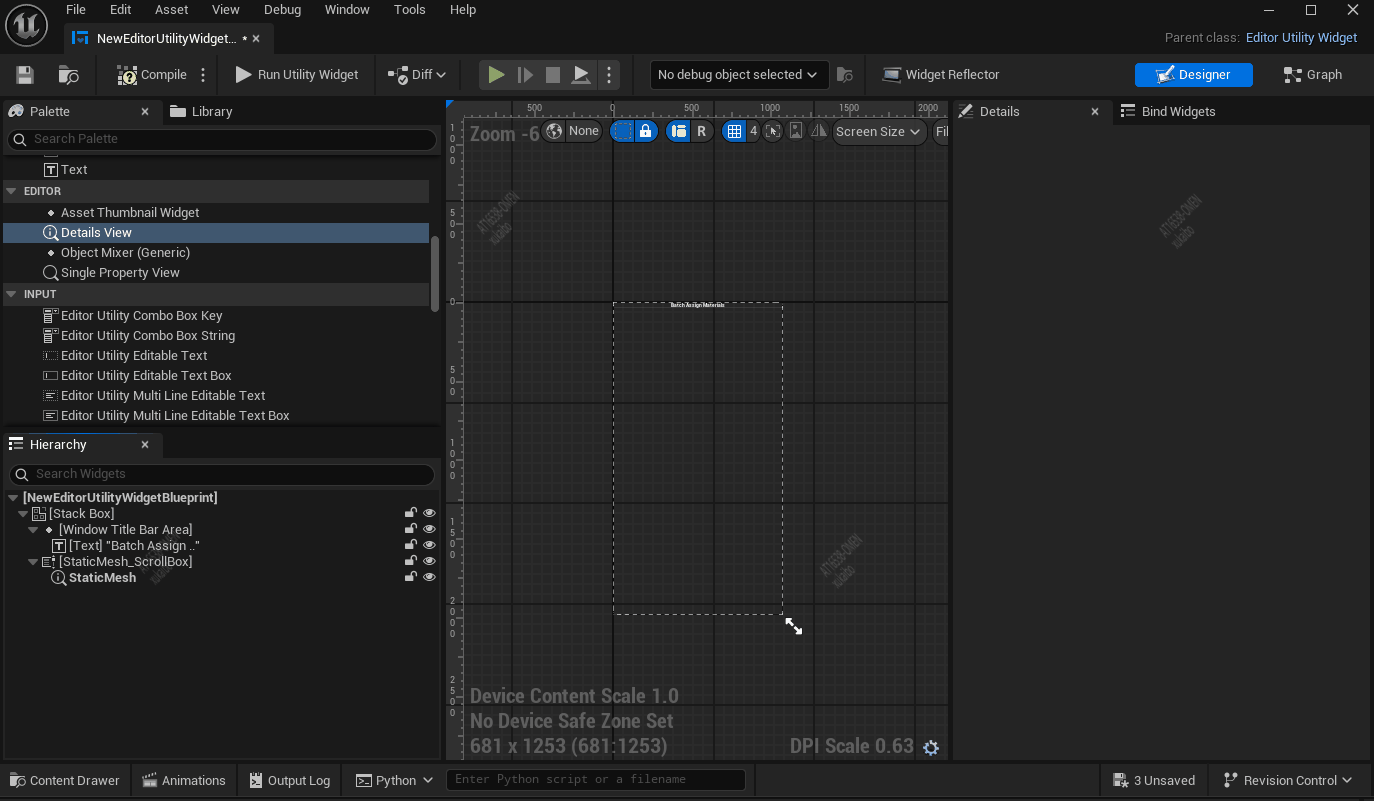

• 拖拽 ScrollBox 到StackBox内 → 命名为 StaticMesh_ScrollBox。

• 在 ScrollBox 内添加 DetailsView 作为列表项容器。

• 添加滚动列表（ScrollBox），具体的属性配置可以看着调整，不做详细的提示。

  骨骼网格列表（左侧）

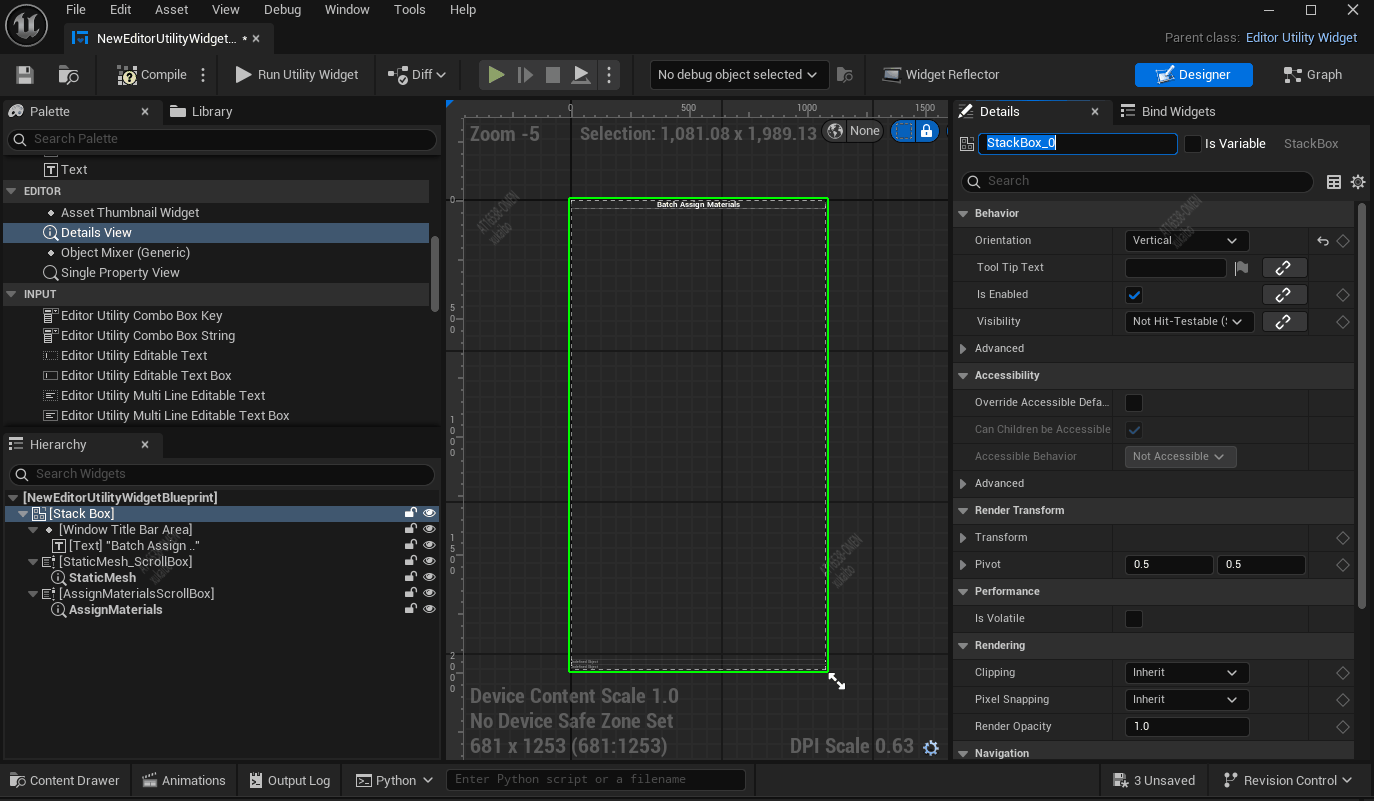

  可以直接复制上述操作完的结构，主要放置在**StackBox**内。也可以直接重新拖入，更新命名 。


---

---

3. 构建Apply按钮

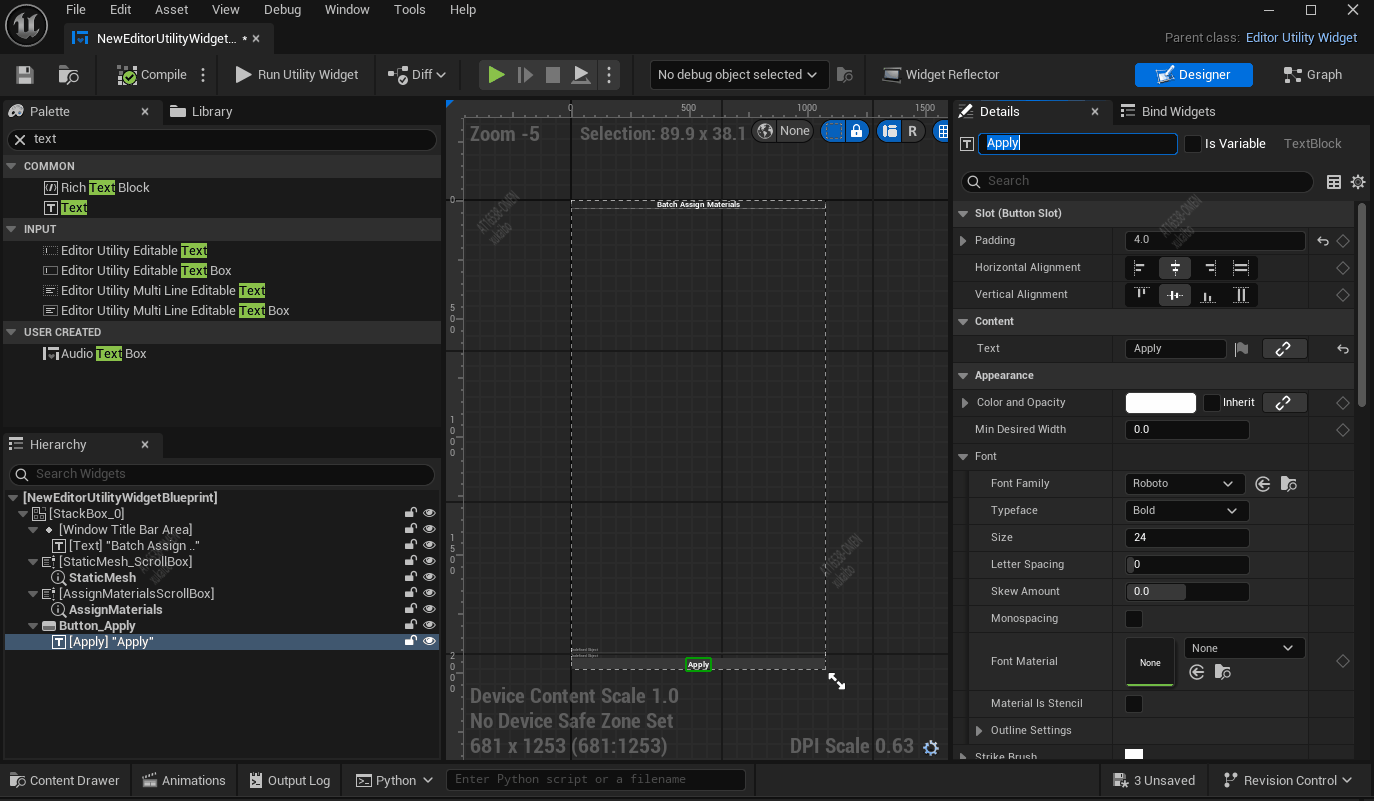

• 拖拽 Button 到StackBox内 → 命名为 Button_Apply;

• 拖拽 Text 到Button_Apply内 → 设置文本为 “Apply”，背景色为绿色。


---

---

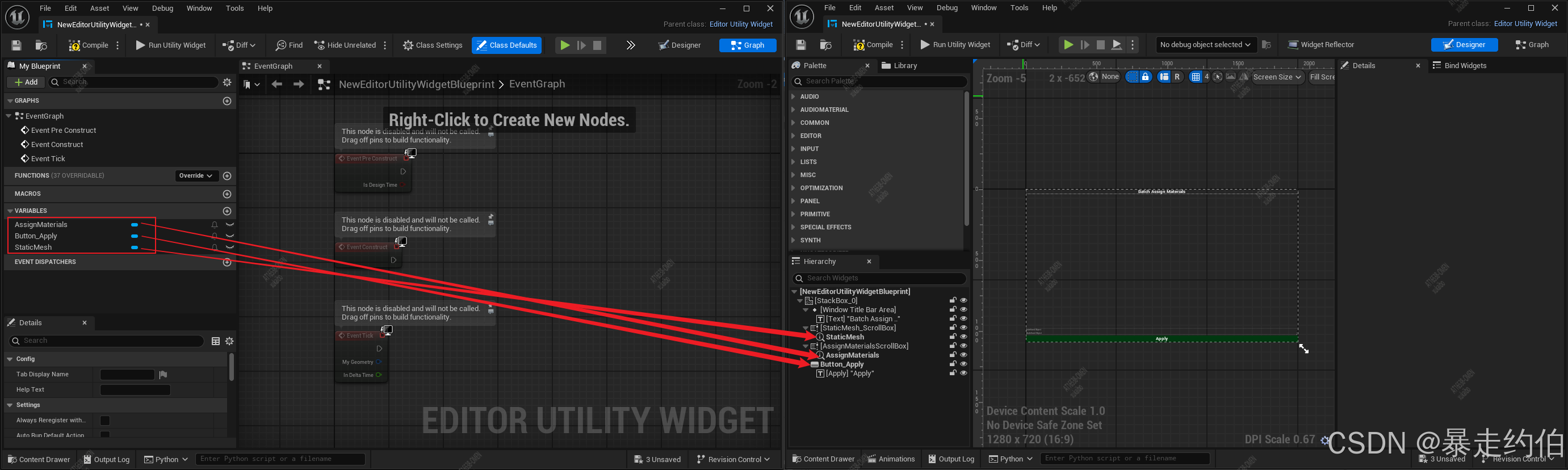

左侧为 蓝图逻辑编辑区（节点图表），右侧为 GUI设计界面（UMG可视化布局），中间红色箭头指示二者的 动态绑定关系。

4. Apply按钮点击功能添加

进入蓝图逻辑编辑

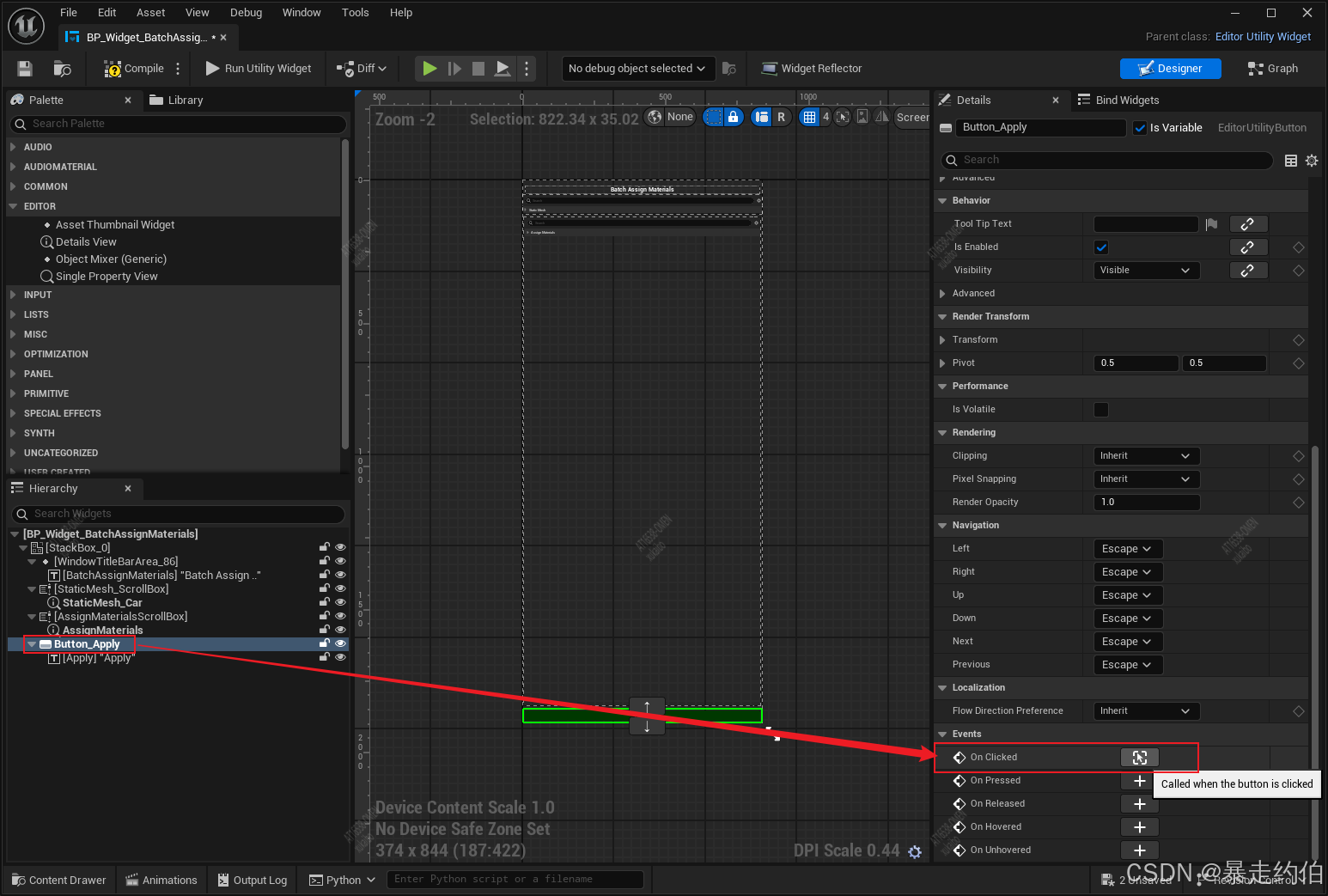

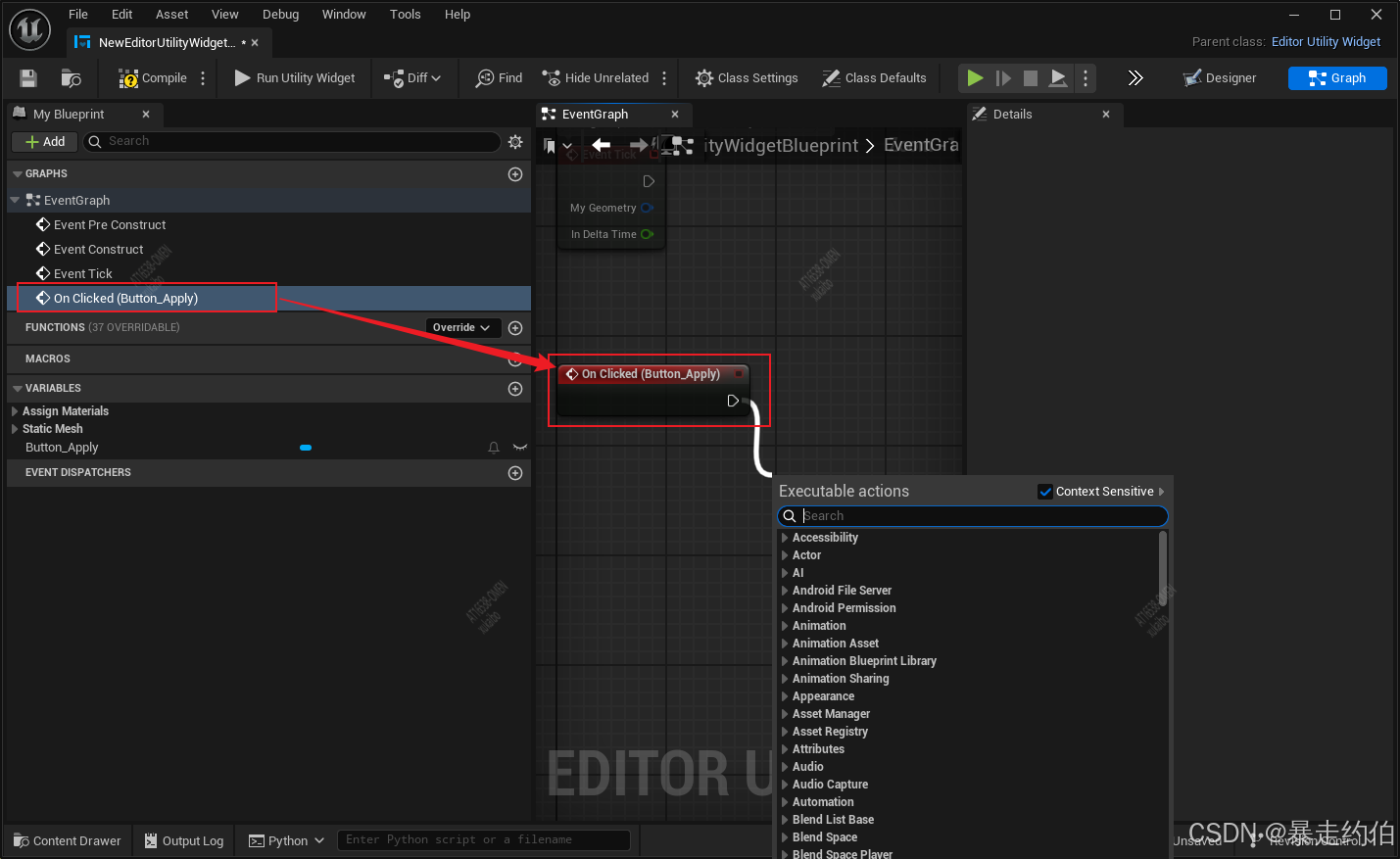

• 在UMG编辑器中，点击Button_Apply按钮，在Details面板中找到 Events 部分，点击On Clicked。这时界面自动跳转到 图表（Graph） 模式。
• 如果没有跳转可以在UMG编辑器顶部切换至 图表（Graph） 模式（非设计模式）。


此时会自动在图表中生成 OnClicked 事件节点。
将 OnClicked 事件的输出引脚（白色箭头）连接到功能节点的输入引脚。

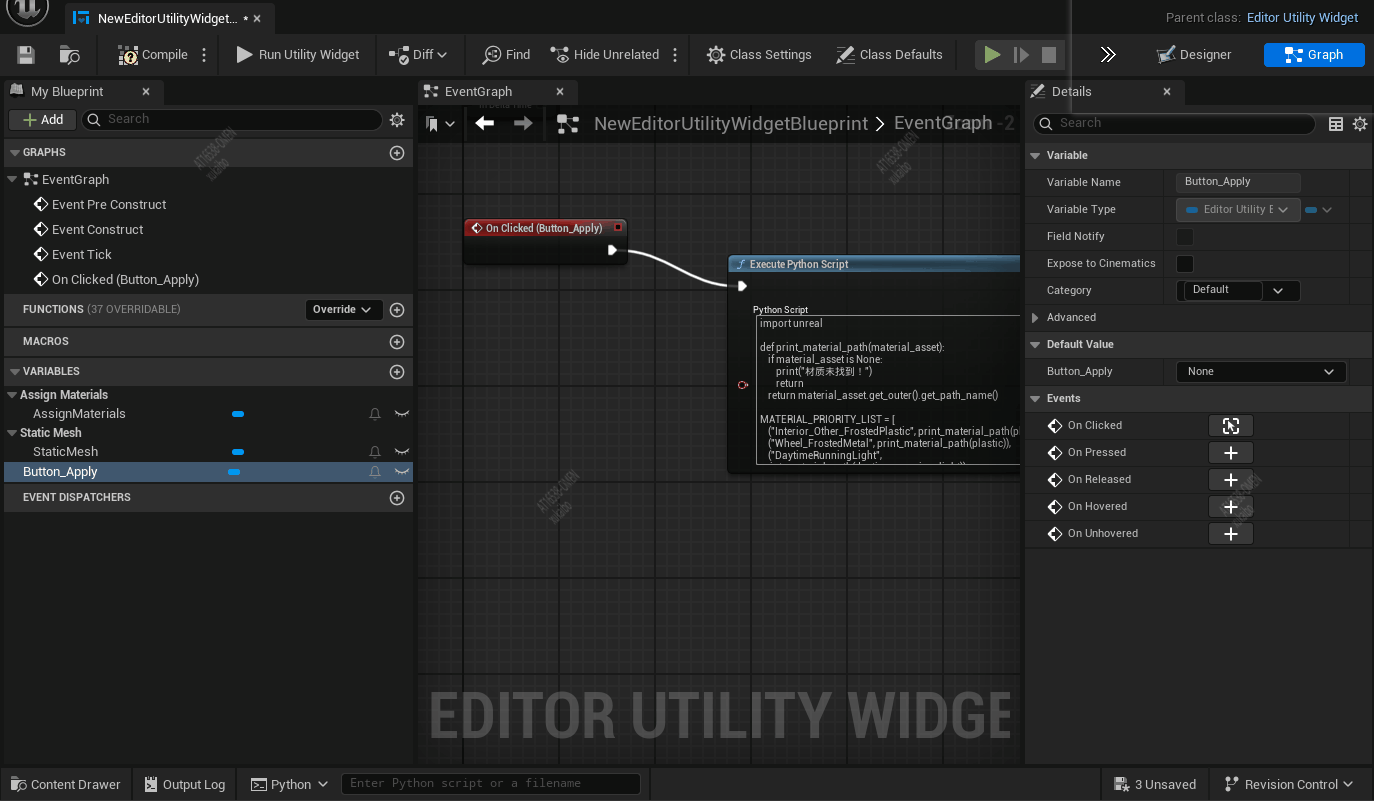

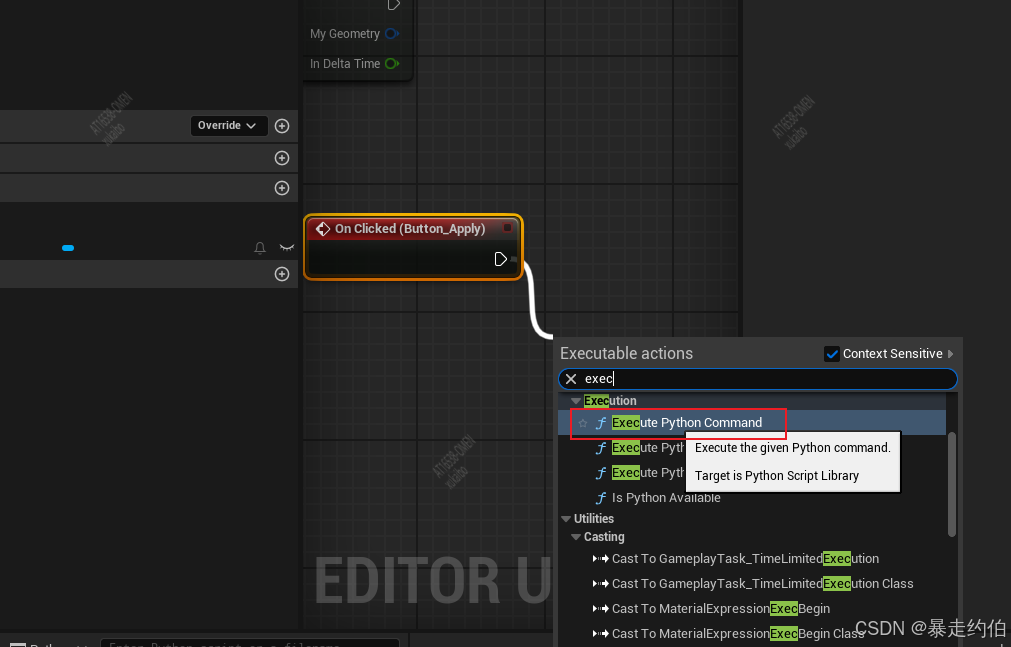

拖拽OnClicked(Button_Apply) 事件的执行Exec引脚（白色箭头），弹出检索窗口搜索**Execute Python Script**功能，并链接节点的输入引脚。

演示如下：

---

---

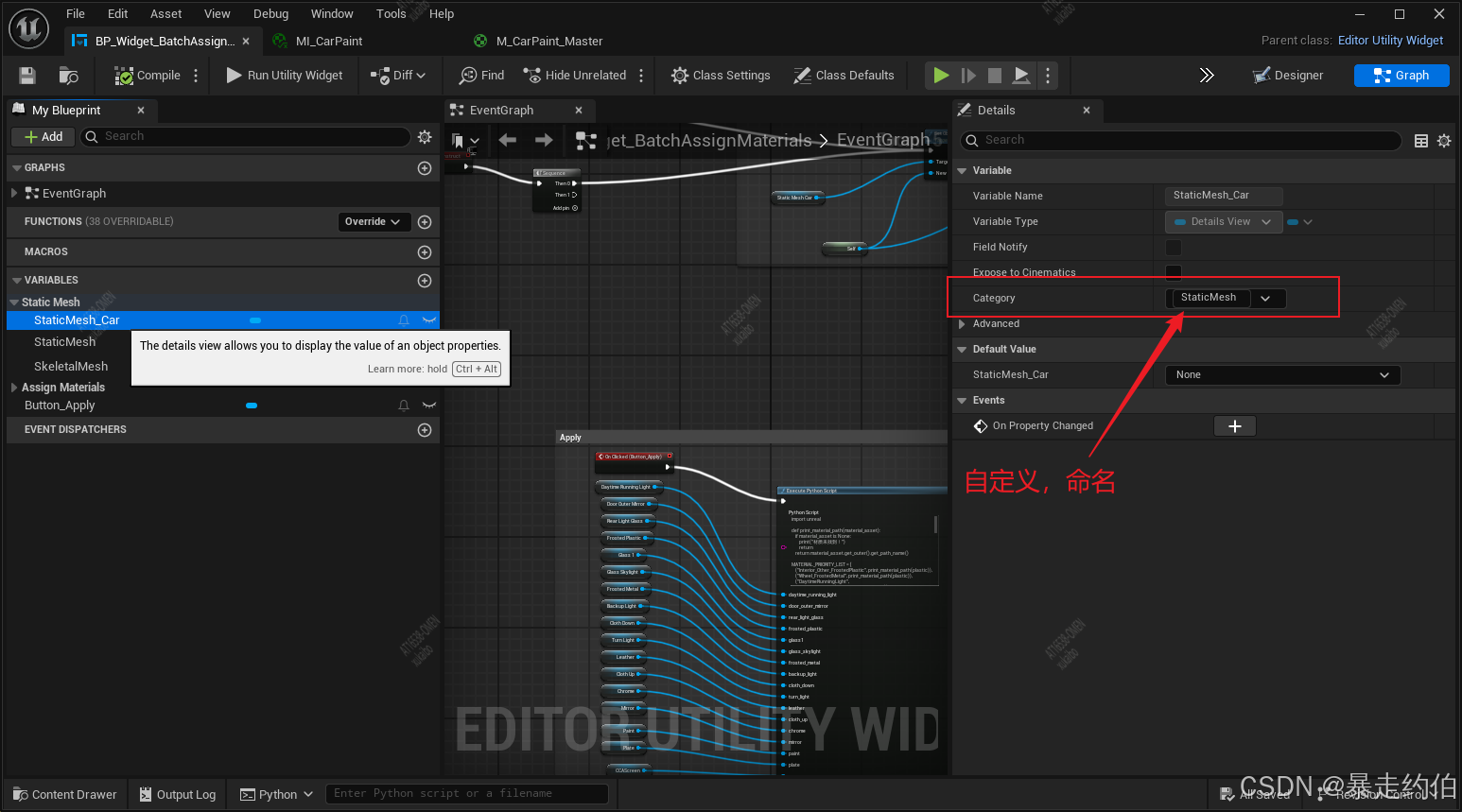

5. 变量模块分组

• **VARIABLES ** 是蓝图编辑器中用于集中管理当前蓝图所有变量的区域。
  在蓝图中，Category 用于将变量、函数等元素按功能模块分组，提升可维护性。

  在 Details 面板的 Category 字段输入分类名称（如 StaticMesh）。

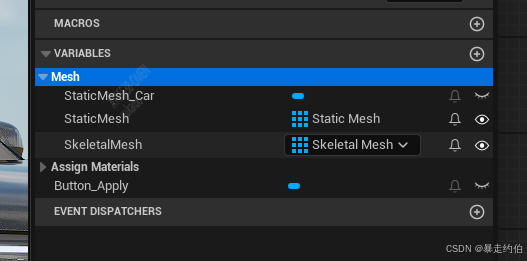

分组如下图

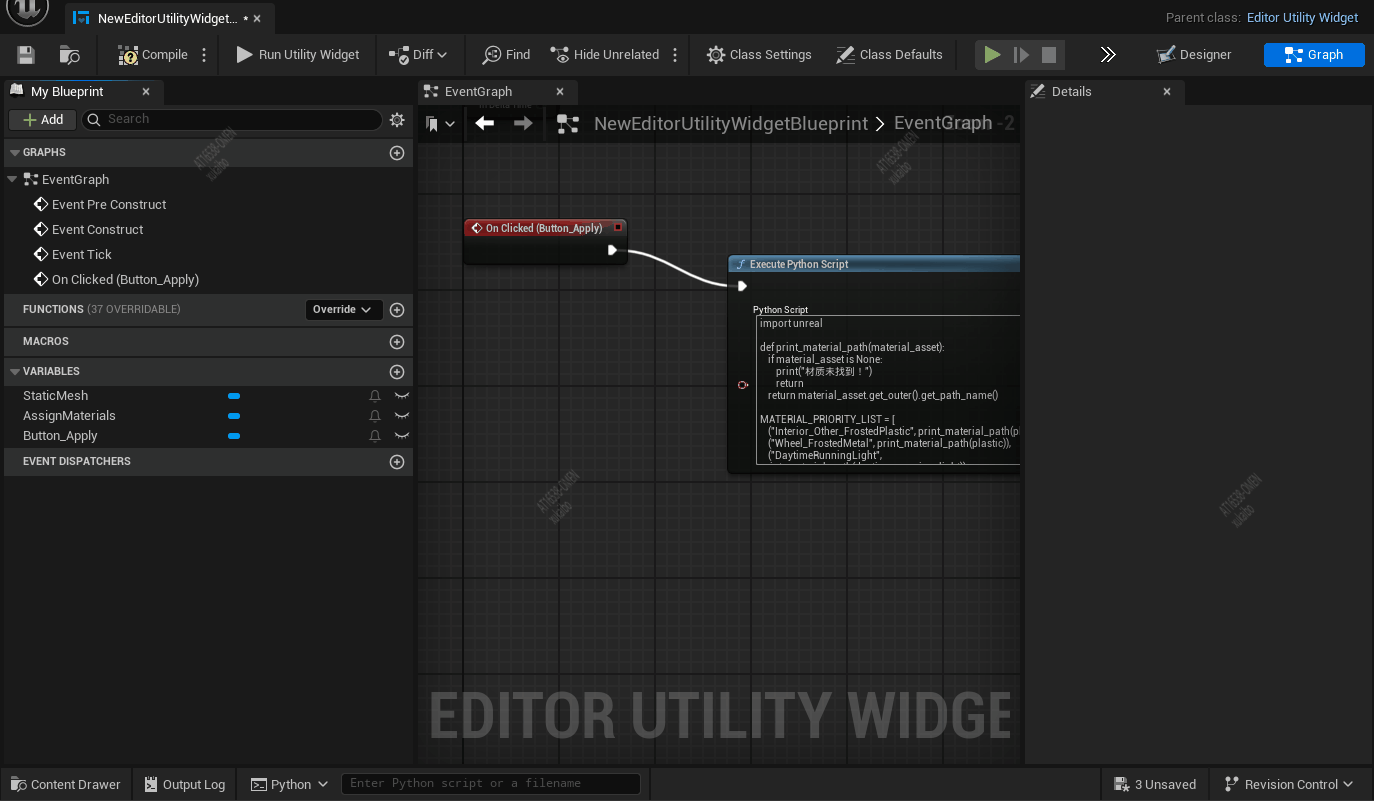

变量模块分组演示如下：

6. 新增变量材质实例

点击加号，新增变量材质实例输入接口，Assign Materials: MaterialInterface 类型，存储待批量分配的材质实例。

材质实例的配置，根据项目需求，可能会有所不同。以下是我的材质实例命名和分类；

7.定义Python参数输入元素

8.整体展示：

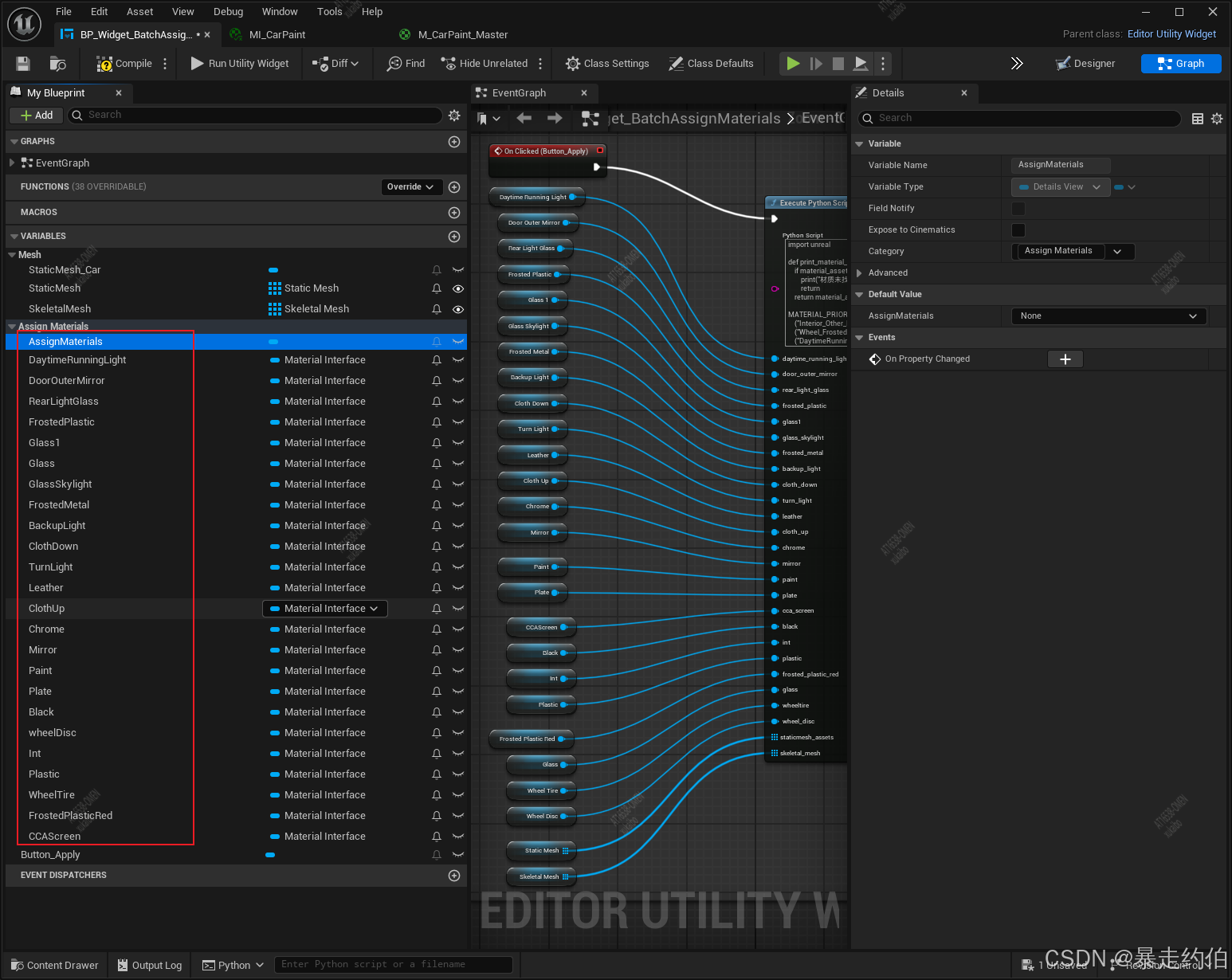

黄颜色的表示：执行Python脚本节点(也就是**Execute Python Script**的蓝图节点)，定义Python参数输入元素。
蓝色的表示：变量的节点展示。
整体展示如下：

四、代码的详细解析

1. 材质路径获取模块

def print_material_path(material_asset):if material_asset is None:print("材质未找到！")returnreturn material_asset.get_outer().get_path_name()

• 功能：获取材质资源的完整路径。
• 核心Unreal API：
  • material_asset.get_outer(): 返回材质所属的外部对象（如Package）。
  • get_path_name(): 获取对象在Unreal中的完整路径（例如 /Game/Materials/MyMaterial）。
• 问题说明：
  • 在MATERIAL_PRIORITY_LIST 的 print_material_path(plastic) 存在未定义变量问题，需确保 plastic 等变量是已加载的材质实例。

---

2. 材质优先级配置模块

MATERIAL_PRIORITY_LIST = [("Interior_Other_FrostedPlastic", print_material_path(plastic)),# ... 其他条目
]

• 功能：定义材质插槽名称与目标材质的映射关系，按优先级匹配。
• 逻辑说明：
  • 每个条目包含一个关键字（如 "FrostedPlastic"）和材质路径。
  • 通过字符串匹配插槽名称（不区分大小写）来动态加载材质。

---

3. 静态网格材质处理模块

def process_static_mesh(staticmesh_assets):material_slots = staticmesh_assets.static_materialsstaticmesh_assets.set_material(index, matched_material)

• 功能：遍历静态网格的材质插槽，按优先级列表替换材质。
• 核心Unreal API：
  • static_materials: 获取静态网格的所有材质插槽（StaticMaterial 列表）。
  • set_material(index, material): 替换指定索引的材质。
  • load_asset(material_path): 根据路径加载材质资源。
• 关键操作：
  • 通过插槽名称匹配关键字，动态加载并替换材质。

---

4. 骨骼网格材质处理模块

def process_skeletal_mesh(skeletal_mesh):materials = list(skeletal_mesh.get_editor_property('materials'))new_slot = unreal.SkeletalMaterial()skeletal_mesh.set_editor_property('materials', materials)

• 功能：处理骨骼网格材质，逻辑类似静态网格。
• 核心Unreal API：
  • get_editor_property('materials'): 获取骨骼网格的材质列表。
  • unreal.SkeletalMaterial(): 创建新的骨骼网格材质插槽对象。
  • set_editor_property(): 修改骨骼网格的材质属性。
• 差异点：
  • 骨骼网格材质需通过 SkeletalMaterial 对象封装。

---

5. 批量处理主逻辑模块

def batch_assign_materials():selected_assets = unreal.EditorUtilityLibrary.get_selected_assets()with unreal.ScopedSlowTask(...):unreal.EditorAssetLibrary.save_loaded_asset(mesh)

• 功能：批量处理选中的网格资产，支持进度条和撤销操作。
• 核心Unreal API：
  • EditorUtilityLibrary.get_selected_assets(): 获取用户在内容浏览器中选中的资产。
  • ScopedSlowTask: 显示进度条，防止编辑器卡死。
  • EditorAssetLibrary.save_loaded_asset(): 保存修改后的资产。
• 流程控制：
  • 过滤静态/骨骼网格 → 遍历处理 → 保存修改 → 反馈结果。

---

五、Unreal API 关键用途总结

API/属性	用途
load_asset()	根据路径加载资源（材质、网格等）。
set_material()	替换静态网格的材质插槽。
get_editor_property()	获取资产的编辑器属性（如材质列表）。
EditorUtilityLibrary	处理编辑器交互（选中资产、弹窗等）。
ScopedSlowTask	执行长时间任务时显示进度条。

---

六、学习资源链接

1. Unreal Python API 官方文档
   https://docs.unrealengine.com/5.0/en-US/PythonAPI/

2. Editor Scripting 教程
   https://docs.unrealengine.com/5.0/en-US/editor-scripting-in-unreal-engine/

3. StaticMesh API 参考
   StaticMesh Class

4. 材质系统文档
   Material System Overview
