国网B接口协议图像数据上报通知接口流程详解以及上报失败原因（电网B接口）

文章目录

一、B接口协议图像数据上报通知接口介绍
- B.13.1 接口描述
- B.13.2 接口流程
- B.13.3 接口参数
- - B.13.3.1 SIP头字段
  - B.13.3.2 SIP响应码
  - B.13.3.3 XML Schema参数定义
- B.13.4 消息示例
- - B.13.4.1 图像数据上报请求
  - B.13.4.2 图像数据上报响应
二、B接口图像数据上报通知失败常见问题
- 1. 网络通信问题
- 2. 设备或平台异常
- 3. 协议或配置错误
三、智联视频超融合平台介绍

一、B接口协议图像数据上报通知接口介绍

B.13.1 接口描述

图像数据上报通知属于数据接口，采用SIP的NOTIFY方法，消息体应采用XML封装。前端设备支持对抓拍设备的图像进行数据上传。设备把图片上传到HTTP服务器成功后发送此通知,上报的图片信息可为多条, 如果上报失败,设备保留记录,等待下一次把未发送的记录批量上报,一次上报最大50条记录,间隔最少5秒钟,防止造成瞬间网络拥堵
注： SIP协议传输要求支持UDP和TCP。

B.13.2 接口流程

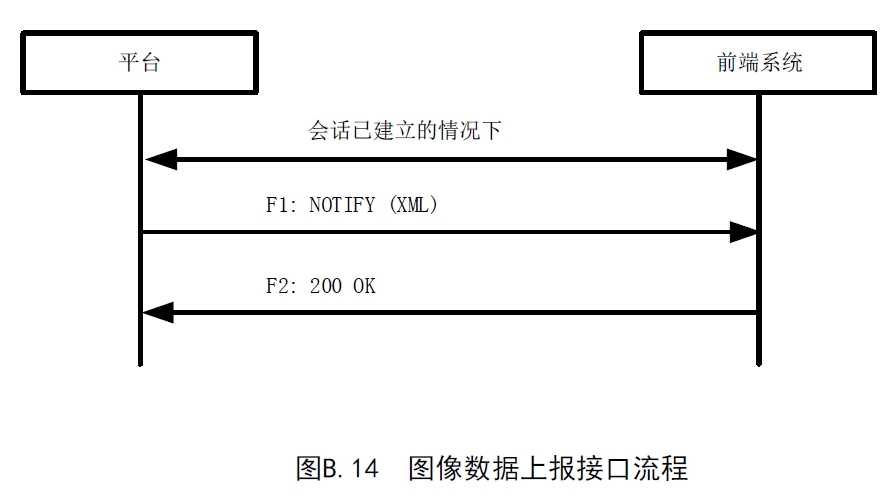

图像数据上报的接口流程见图B.14。
在这里插入图片描述
主要功能流程如下：
a) F1：前端收到设备抓拍的图像数据后向平台发送通知；
b) F2：平台回复通知结果。

B.13.3 接口参数

B.13.3.1 SIP头字段

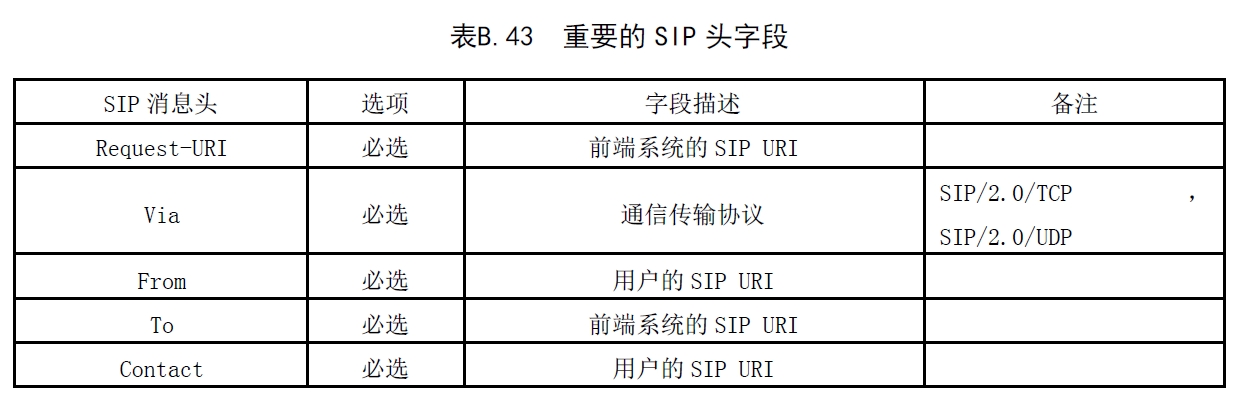

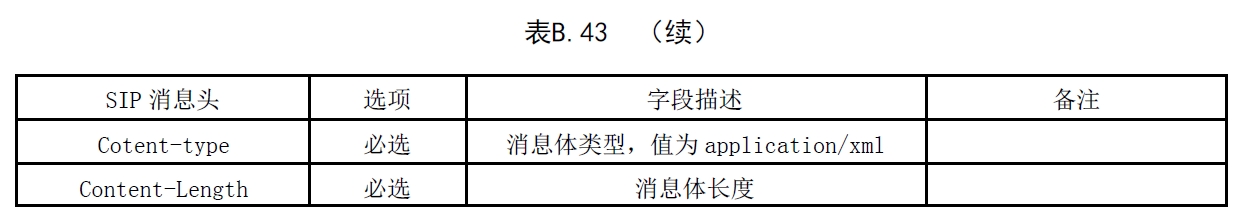

重要的SIP头字段见表B.43。
在这里插入图片描述

B.13.3.2 SIP响应码

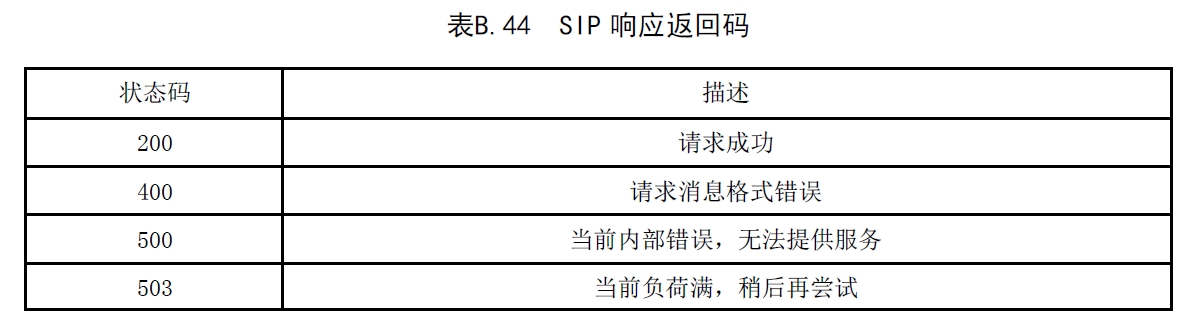

SIP响应码见表B.44。
在这里插入图片描述

B.13.3.3 XML Schema参数定义

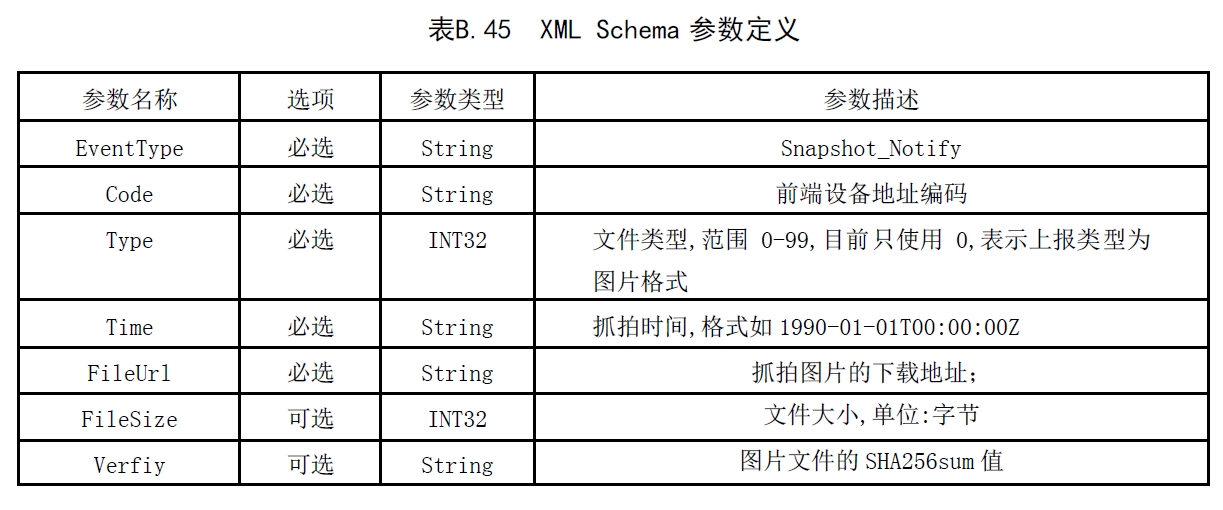

XML Schema参数定义见表B.45。
在这里插入图片描述

B.13.4 消息示例

B.13.4.1 图像数据上报请求

NOTIFY sip:平台地址编码@平台域名或IP地址SIP/2.0
From: sip:前端设备编码@设备域名或IP地址;tag=f2161243
To: sip:平台地址编码@平台域名或IP地址
Contact: <sip: 设备地址编码@平台域名或IP地址>
Call-ID: c47e42
Via: SIP/2.0/UDP设备IP地址;branch=z9hG4bK
CSeq: 1 NOTIFY
Content-Type: application/xml
Max-Forwards: 70
Content-Length: 消息体的长度

<?xml version="1.0" encoding="UTF-8"?>

<SIP_XML EventType=" Snapshot_Notify">
<Item Code=“前端设备地址编码” Type=“文件类型,0: 图片,其他值预留” Time=“抓拍时间(时间如 20051110T132050Z)” FileUrl=“抓拍图片的下载地址” FileSize=“文件大小,单位:字节” Verfiy =“ SHA256sum”/>
<Item Code=“前端设备地址编码” Type=“文件类型,0: 图片,其他值预留” Time=“抓拍时间(时间如 20051110T132050Z)” FileUrl=“抓拍图片的下载地址” FileSize=“文件大小,单位:字节” Verfiy =“ SHA256sum”/>
</ SIP_XML>

B.13.4.2 图像数据上报响应

SIP/2.0 200 OK
From: <sip: 下级主站地址编码@下级主站域名或IP地址>;tag=f2161243
To: <sip: 设备地址编码@前端域名或IP地址>
Call-ID: c47e42
Via: SIP/2.0/UDP前端域名或IP地址;branch=z9hG4bK
CSeq: 1 NOTIFY
Content-Length: 0

二、B接口图像数据上报通知失败常见问题

1. 网络通信问题

网络中断或延迟：传输链路不稳定、带宽不足或网络设备故障导致数据丢包或超时。
排查建议：检查网络连通性（如PING测试）、带宽占用情况，确保路由器/交换机等设备正常运行。
防火墙/安全策略拦截：安全组策略、ACL规则或防火墙可能阻断B接口的通信端口。
排查建议：核对端口（如554、8000等）是否开放，协议类型（TCP/UDP）是否匹配。

2. 设备或平台异常

前端设备故障：摄像头或编码器硬件故障、电源问题导致数据无法采集。
排查建议：检查设备状态指示灯，重启或更换故障设备。
平台服务异常：视频管理平台（VMS）服务崩溃、资源耗尽（如CPU/内存过高）。
排查建议：查看平台日志，重启服务或扩容资源。

3. 协议或配置错误

协议兼容性问题：B接口版本与设备/平台不匹配（如GB/T 28181-2016与旧版差异）。
排查建议：确认双方支持的协议版本，必要时升级固件或调整参数。
参数配置错误：SIP服务器地址、ID编码、心跳间隔等配置错误。
排查建议：核对Register、Invite等SIP信令字段，确保设备ID符合国标编码规则（如20位行政区划+设备类型码）。
