一、MOSFET

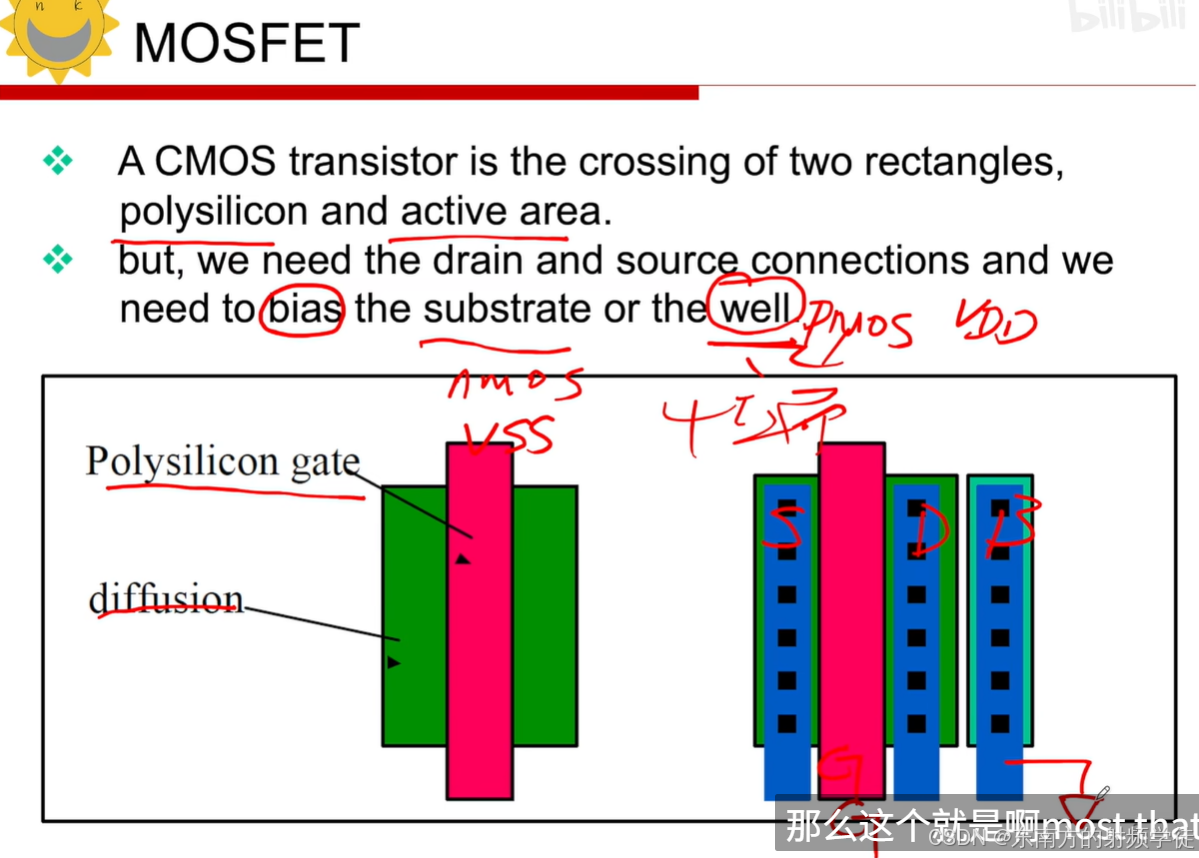

• 在版图设计中，要定义一个mosfet，最关键的层次是polysilicon（多晶硅）和active（有源区）。用有源区定义了一个矩形的区域，在这个区域内才可以形成一个有源器件，然后再用多晶硅画出的矩形与有源区进行交叠，这样就形成了器件的核心区。
• 下图中，绿色区域是有源区，上面还要覆盖上一层掺杂（diffusion），这样去定义其源漏区。然后再交叠上polysilicon gate（多晶硅栅极），这样mosfet器件的基本结构就出来了。
• 之后我们要将其源漏和衬底进行互连。
• 此外，我们要注意，将衬底（nmos的p衬底）或者阱well（pmos的nwell）进行合理的偏置，即接到相应的电源或者地上。


端口的可靠连接

• 当我们做好mosfet的基本结构之后，一定要有可靠的连接。

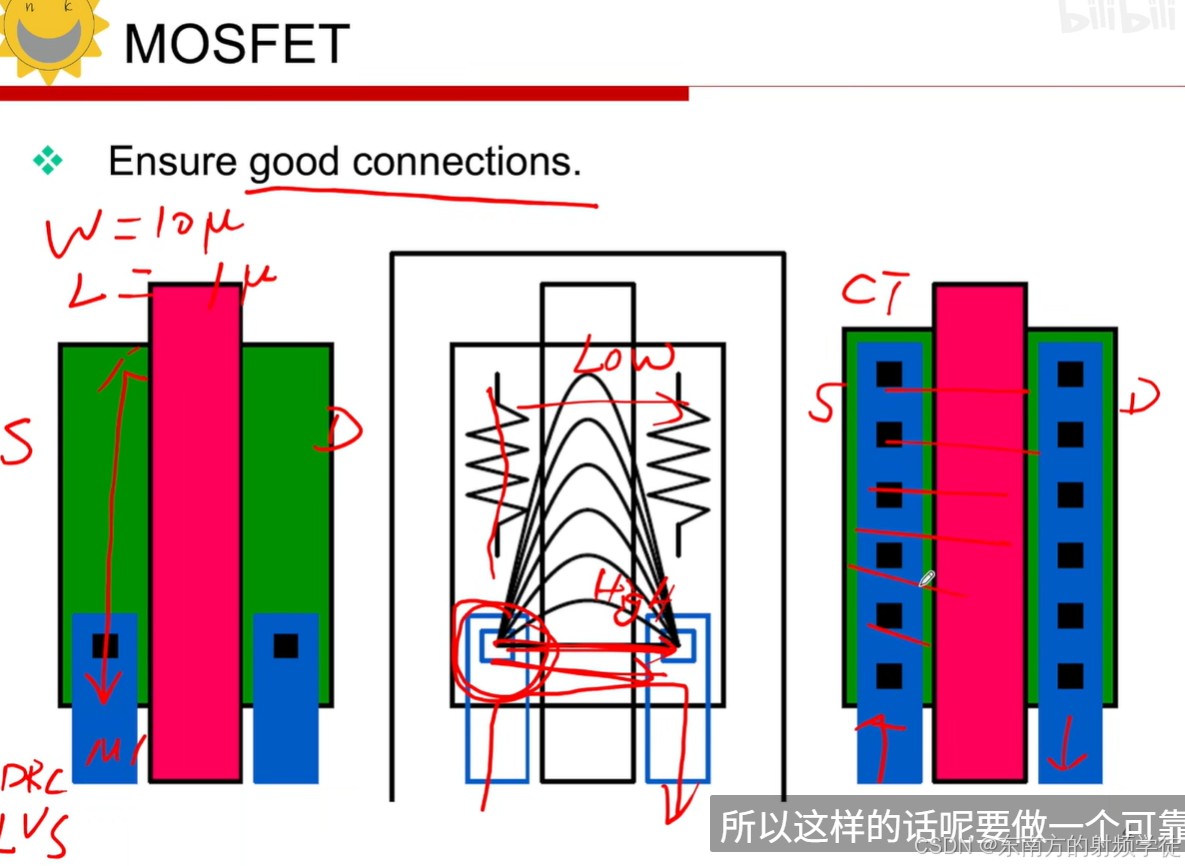

• 如果一个mosfet的漏源区比较长，然后需要把漏源区进行连接，则要借助contact连接到M1上。如果只是在边缘处用一个过孔进行连接，DRC和LVS检测都是不会出现问题的，因为确实是连接上了。
• 但是这种连接是不可靠的，因为整个源漏区都是通过掺杂连接在一起的，阻抗是比较高的。假如把这种不可靠连接的晶体管作为开关，电流要流通这个晶体管，会导致有金属连接的区域电阻比较低，而越往里的电阻较高，电流会趋向于在有可靠金属连接的区域流动，因此电阻低的地方电流密度大，电阻高的地方电流密度小。这会很大程度上影响晶体管的特性，因此一定要做可靠的连接
• 我们要把源漏区均匀的覆盖上contact，把整个源漏都用金属M1进行覆盖，这样整个源漏区的电位基本上是统一的，因为金属的电阻非常低，做到比较低的压降，电流在晶体管内是均匀分布的。


大宽长比晶体管的问题

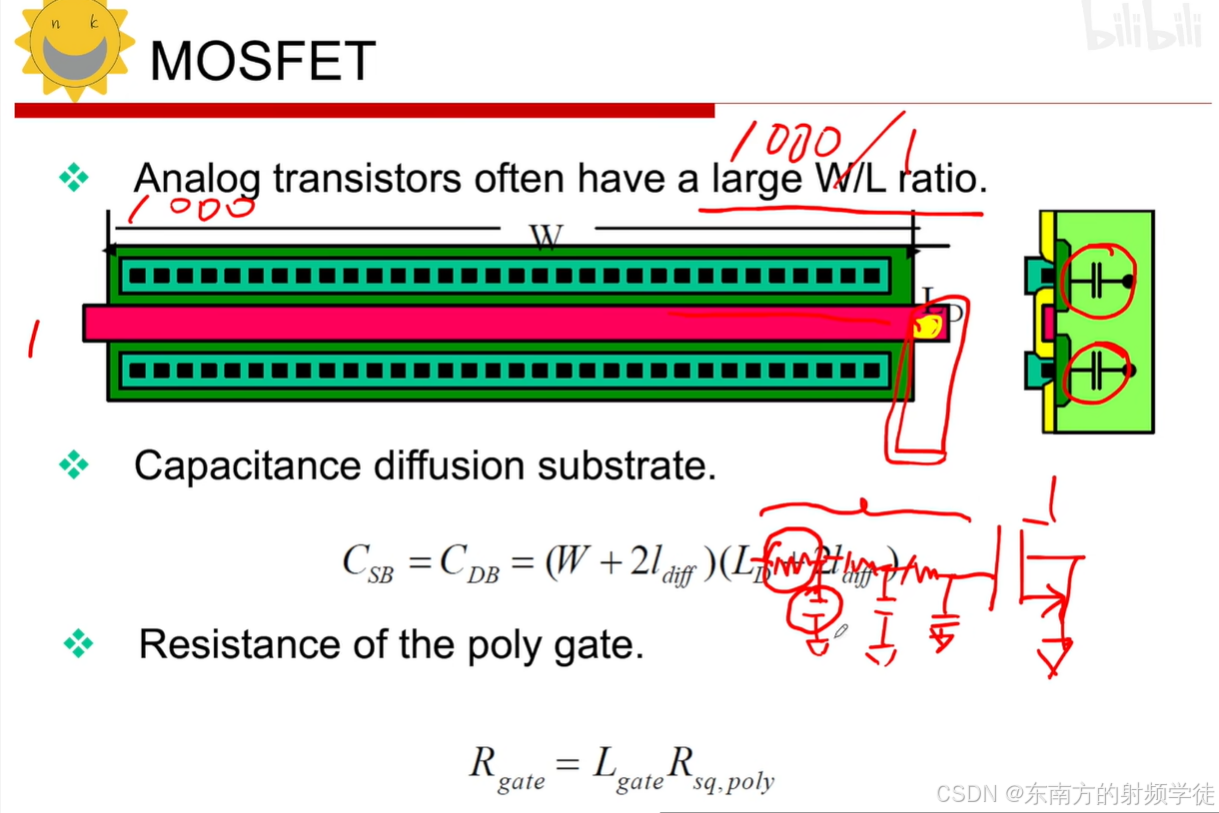

• 当我们在绘制非常大宽长比的晶体管的时候，比如在设计低噪声放大器的时候，输入晶体管会比较大，比如1000/1宽长比，其L=1um，W=1000um，这个晶体管是一个细长的线条，这会导致两个问题
  • 问题1：源漏区的面积会非常大，导致源漏的寄生电容会非常大，因为源漏区和衬底之间时会有一个反偏PN结的，就会出现势垒电容，其容值和源漏区的面积相关。
  • 问题2：gate会特别长，由于gate需要通过contact连接到金属上，然后在gate另一端用contact连接出去。但是由于gate的寄生电阻和电容是比较大的，当信号从contact传输进去的时候，会出现RC分布延时的问题，相当于是栅极上串联了很多个RC的分布式模型。如果gate比较长的话，则RC的分布式模型也会特别长，那么信号从栅极输入进去，出来肯定会出现一个畸变，如果信号频率特别高的话，很可能出来的控制信号已经消失掉了。（问题2比问题1更严重，因为gate的寄生导致传递信号的速度跟不上了）
• 有一种解决办法是，在gate上多打上contact，像漏源区一样，然后用整个金属把gate覆盖上，实际上信号是通过金属传递到一段一段的gate上的。这种办法在理论上是可以解决这个问题的，但是在design rule不允许在沟道上方画contact的，主要是因为沟道是一个比较敏感的结构，容易影响到沟道的电学特性。
• 在真正去画版图解决大宽长比晶体管的问题，通常采用finger

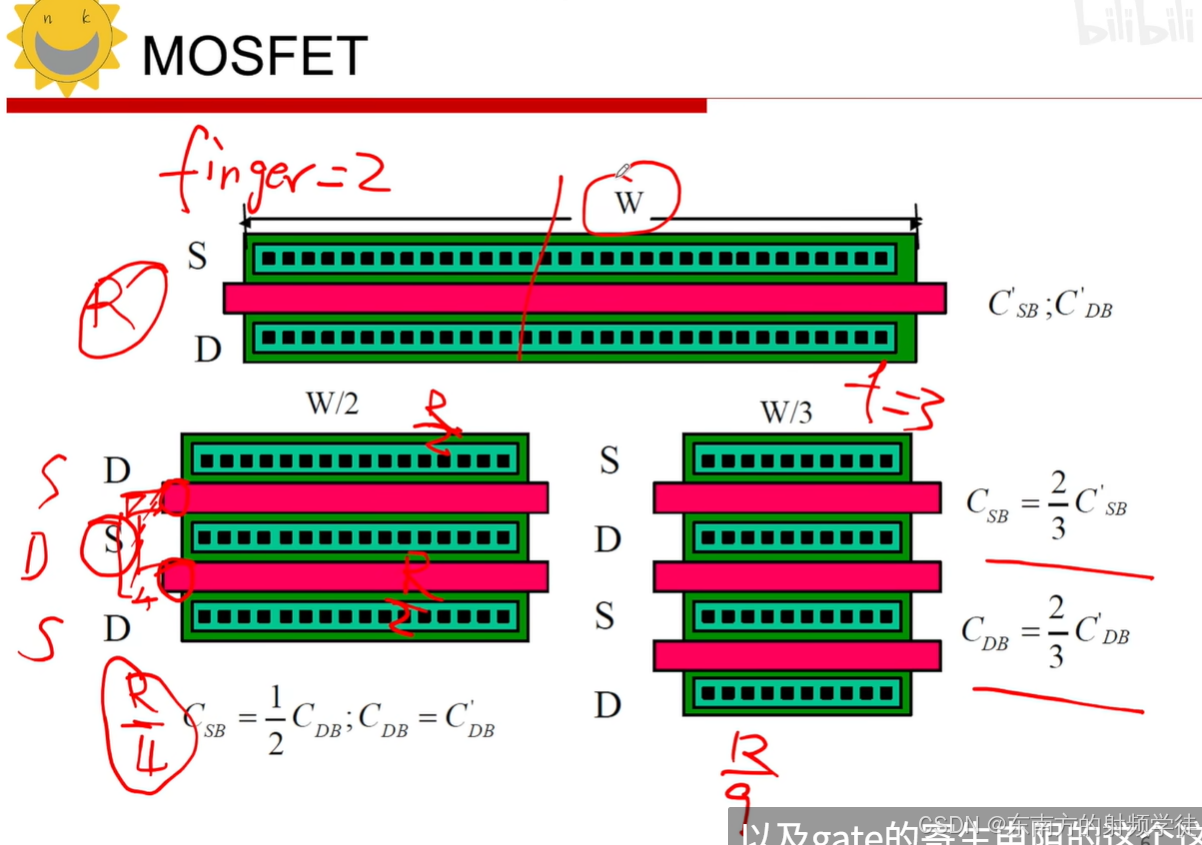

finger

• 拆分晶体管为漏源漏的方式。
• 当finger为2，原来源的长度变为原来的一半，源极的寄生降低了，漏有两个，因此原来漏的寄生并没有变化。gate被拆成两截，因此我们可以在不同截的端口处打上contact，用金属将他们给并联起来，相当于原来gate的寄生变小了，降低了4倍。
• 当finger变为3的时候，源漏源漏的结构，那么源漏的寄生变为原来的1/3，gate变为原来的1/9。这样gate的寄生电阻将会很大程度的降低。
• finger数越多，gate的寄生就会越小


MOSFET版图的示意图

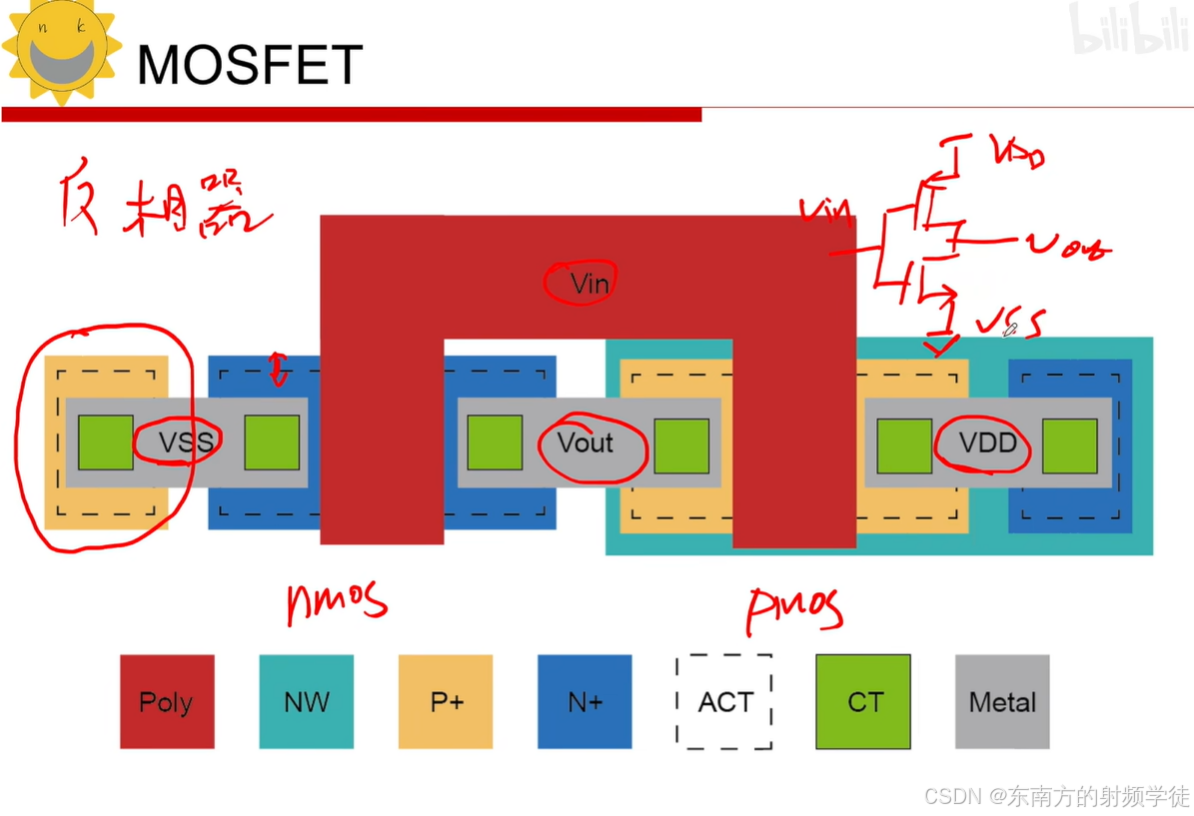

• 下图是一个反相器的版图示意图，左侧是NMOS，右侧是PMOS。
• 左侧的NMOS用有源区（黑色虚线框）包围了，有源区外有N+（蓝色区域）的注入，即N+要enclosure有源区。然后用gate poly覆盖住有源区的中心位置，形成沟道区，并在两侧画上contact，再用金属连接出去，

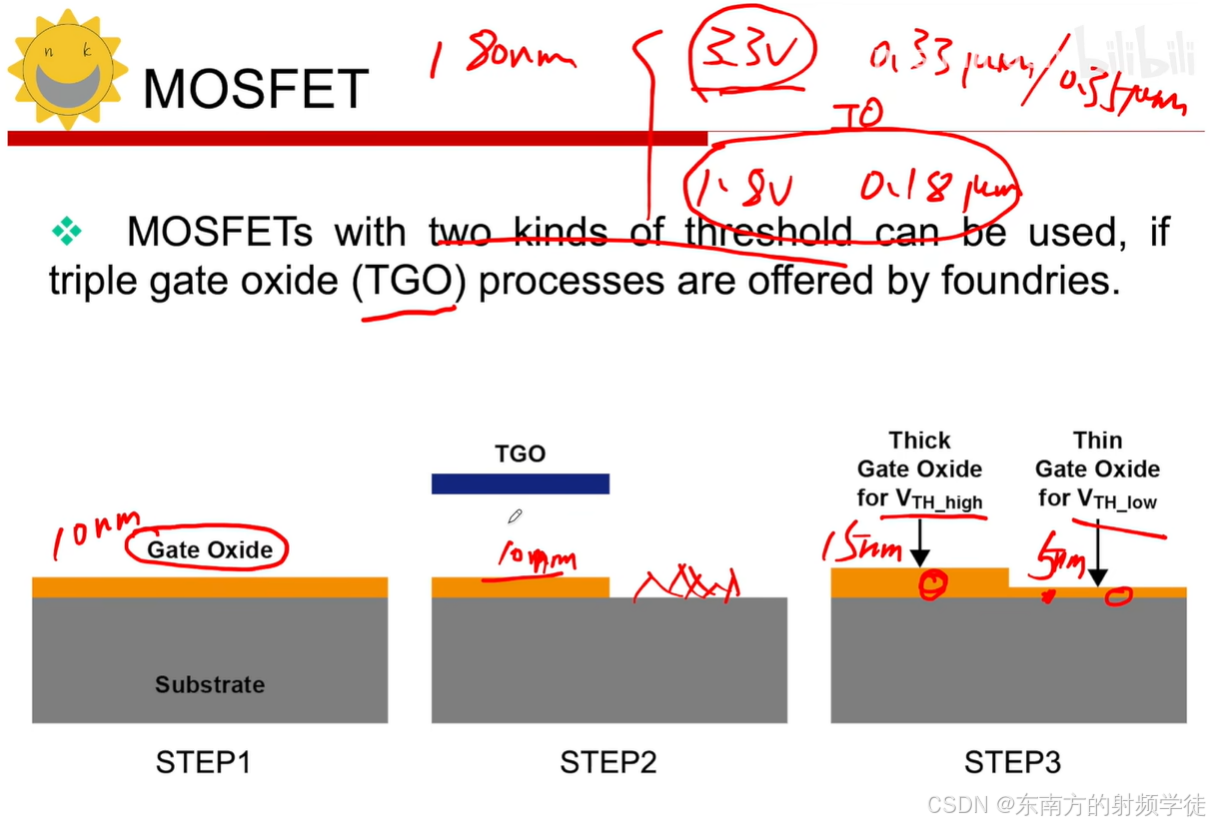

TGO（triple gate oxide）

• 这个工艺主要是为了提供两种不同阈值的晶体管。通常一个工艺中会提供两种不同阈值的晶体管，一个是高阈值，一个是低阈值。高阈值的栅氧厚度要厚一些
  • 低阈值的栅氧会很薄，其承受的电压比较低，器件尺寸也会比较小，工作电压也可以更低，这样可以减小功耗，也可以节省面积。一般数字电路常使用这种低阈值的器件；
  • 但是模拟电路比较喜欢用具有高本征增益的器件，那么其沟道长度会比较长一些，尺寸也较大；此外为了信号幅度更宽（承受更大的噪声，信噪比更好），但是带来的牺牲就是功耗和面积。或者IO接口电路
• 这就需要一个新的光刻板（TGO）。
  • 做栅氧首先会在全芯片上都长出一定厚度的gate oxide，然后再加入TGO这一层光刻板，将TGO以外的栅氧给刻蚀掉。然后再在整个wafer上生成一遍较薄的栅氧
• 由于整个器件经历了三个步骤，因此叫triple gate

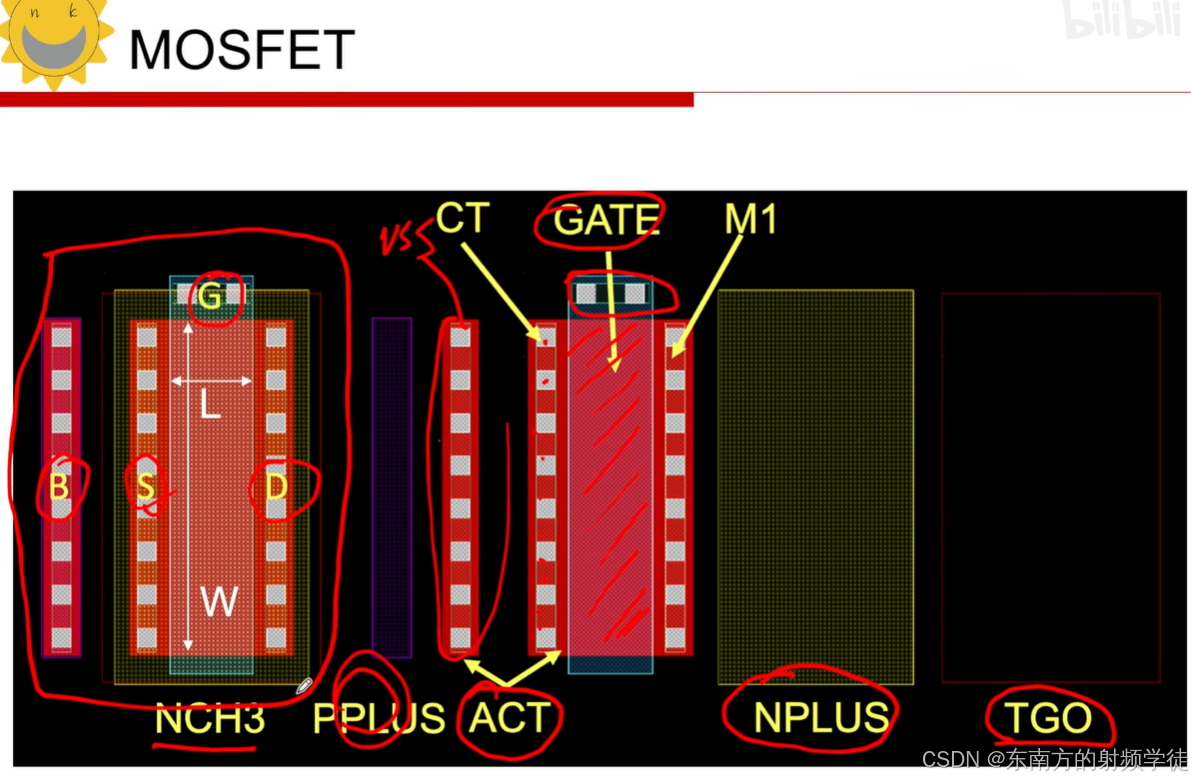

典型NMOSFET版图

• 左侧是完整版图的形状（NCH3），然后把所有器件都大散拆开，看下里面有哪些层次。
• 有源区（active）和栅极（gate）交叠，就构成了沟道区，然后在整个区域覆盖上n plus（n+注入），就定义好了源漏。然后使用contact做可靠的连接，在源漏区均匀覆盖上contact，再使用M1进行连接。
• 还有TGO层的layer，意味着这是高压的厚氧化层的器件。
• 不同工艺器件名字不一样，比如这里的NCH3，表示n channel沟道的mosfet的3.3v的器件。

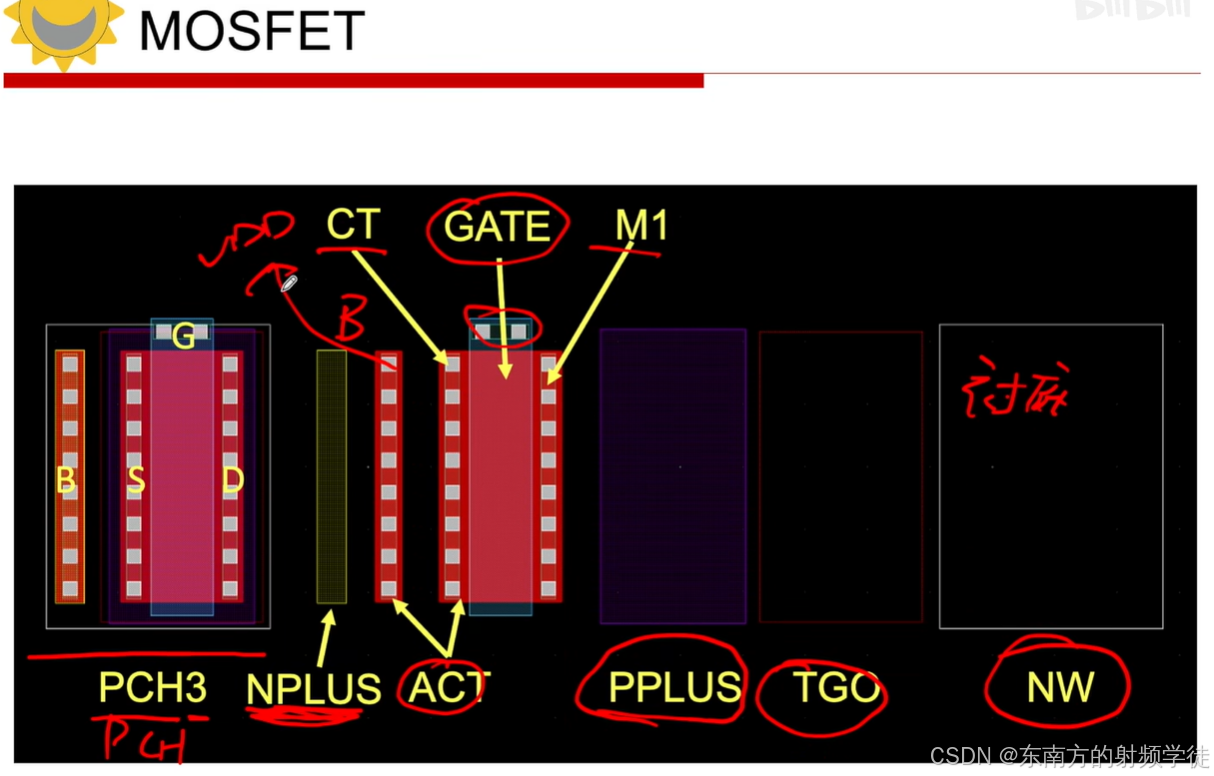

典型的PMOS版图

• PCH3，表示p channel沟道的高压器件，3是高压的
• 核心区域和nmos都是一样的，但还覆盖p plus（P+注入），


二、电容Capacitor

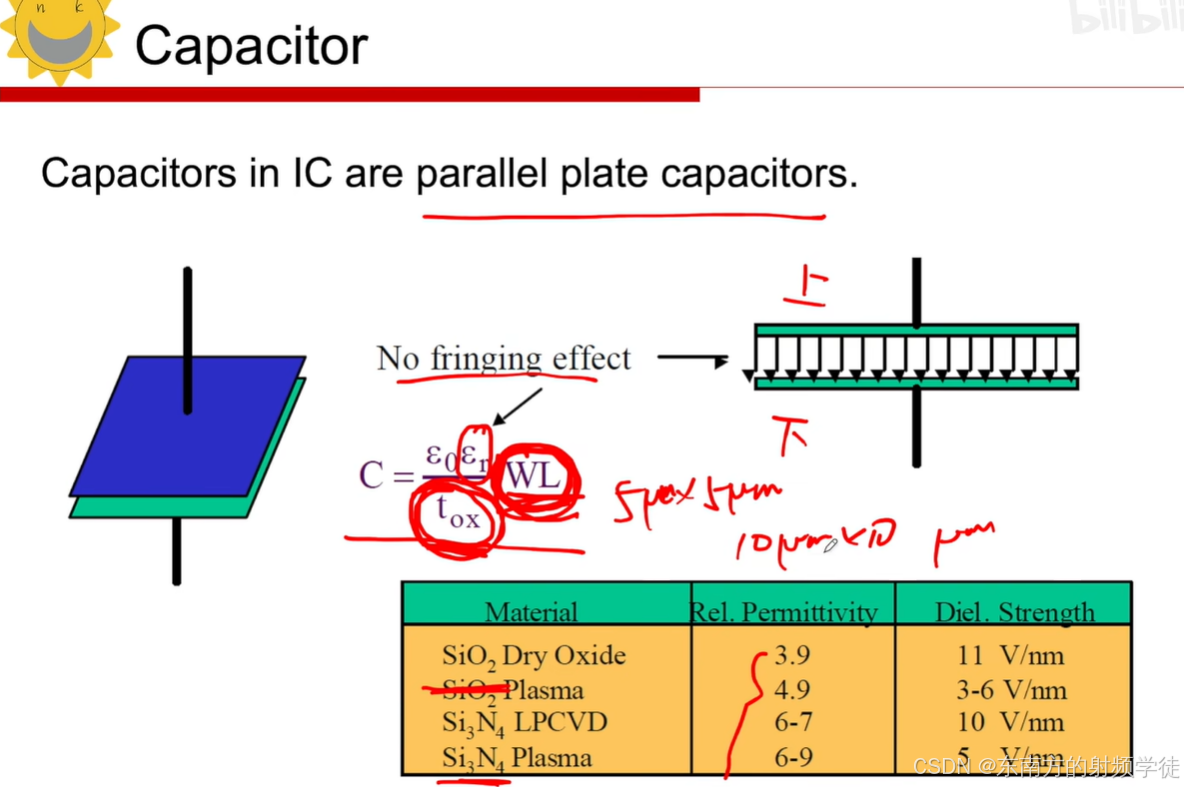

• 最简单的电容是由两个平行的金属板，中间夹着绝缘的介质层，这两个板就成为了电容的两个电极。
• 在集成电路中，通常的绝缘介质是二氧化硅，或者是氮化硅（Si3N4）。所以在选择好工艺之后，相对介电常数是固定的。
• 对于设计者来说，能改变的只有氧化层的厚度tox，还有金属板的面积W*L
  • 厚度tox也不能去灵活去改动，但可以去选择，一般一个工艺会提供不同的厚度
  • 所以更多的是去改变金属板的面积

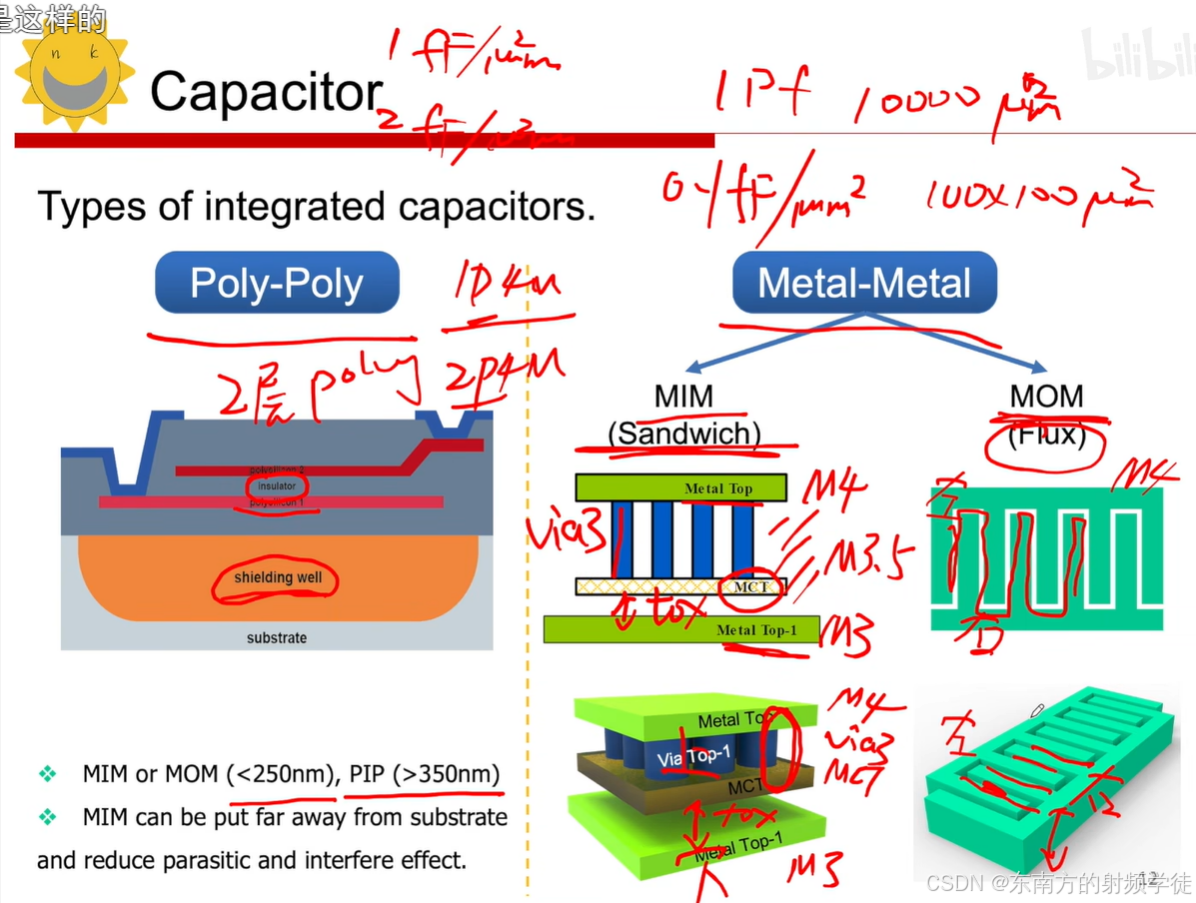

IC电容类型

• 集成电路中的电容主要有两大类
• 第一类是poly to poly。是两个poly之间形成的电容，电容上下极板都是poly，中间夹着isulator绝缘介质构成的电容器件。
  • 意味着需要有两层的poly，比如像1P4M工艺是做不了的，因为只有一层poly，像2P4M工艺才有可能提供poly-poly电容。
  • 但这种电容一般是在特征尺寸比较粗的情况下（大于350nm工艺）
  • 这种类型的电容存在一些问题，由于poly与衬底离的比较近，对衬底的寄生是比较大的，串扰是很难规避的。
  • 这种天生的缺陷，因此要进行隔离（shielding well）
• 第二类是metal to metal。是两个金属之间夹着的绝缘介质，构成的绝缘器件。先进工艺使用的比较多mim和mom电容。
  • 第一种是MIM电容（metal inter metal）金属-绝缘层-金属结构，类似三明治（sandwich）。
    • 首先要有两层金属（metal top层金属和metal top-1层金属），如果只使用这两层金属做电容的问题是，产生的电容密度会比较小（单位面积下的容值），比较浪费面积。
    • 所以只能降低绝缘层厚度tox了。工艺上会提供MCT层金属，可以理解为M3.5层，介于M3和M4之间，作为电容的上极板。然后通过通孔和Metal top层金属进行连接。MCT和M3之间是绝缘介质，形成电容。
    • MCT层的位置是可以移动的，距离M3的高度可调节。通过移动，可以将厚度tox降到很低很薄，提高电容密度。这样就意味着一道工艺可以提供不同电容密度的电容。但是要注意MCT在加工过程中是全芯片的，只能是同一个MCT。所以这次流片只要选定好这个距离后，整个芯片的距离都是这个距离不能再改变了。一次流片不能提供两种距离
  • 第二种是MOM（metal outside metal），这是flux（叉指）结构。即将同层金属做成这样的叉指架构交错在一起。他们是通过叉指中间的缝隙形成的电容。可以通过叉指的个数和叉指的长度控制电容的大小。

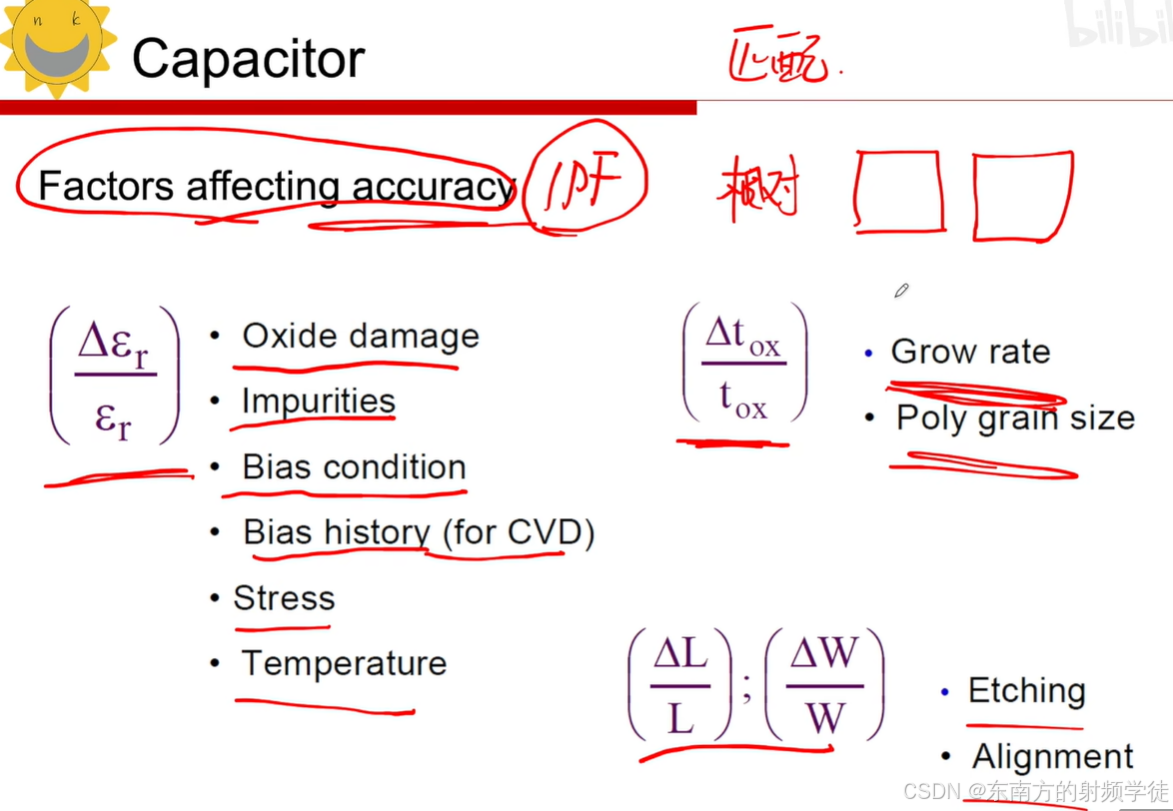

影响电容的精度

• 集成电路加工出来的电容是有一定的误差的，影响电容的参数主要有以下几种
  • 第一个是相对介电常数。比如下面这些情况可能会产生影响
    • Oxide demage（氧化层的损伤）
    • Impurities（氧化层中的杂质）
    • Bias condition（电容的电学偏置状态）
    • 氧化层在淀积的时候用到的CVD（化学气象电机）
    • stress（应力）和temperature（温度）
  • 第二部分是氧化层的厚度（tox）
    • grow rate（生长的速率）生长的快慢厚度会不一样
    • poly grain size（精力的大小）
  • 第三部分是金属板的宽和长，尺寸带来的变化
    • etching（刻蚀）和alignment（对齐）带来的误差
• 在集成电路中可以比较好的保证相对精度，即做两个电容的容值接近的程度

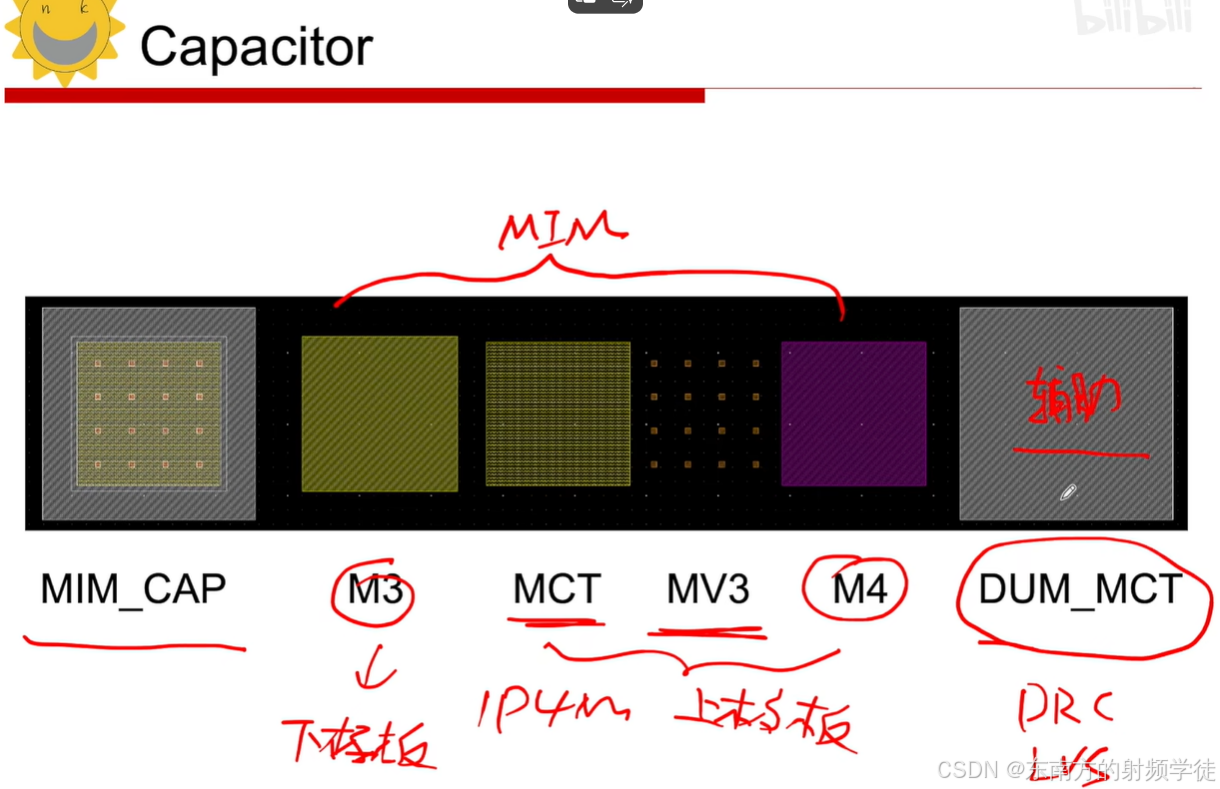

典型MIM电容的版图

• MIM结构类似三明治，所以有顶层金属M4，然后是MV3过孔，再下面是MCT，三层结合在一起构成电容的上极板，M3层金属构成下极板。这些layer其实已经可以构成MIM电容了
• DUM_MCT层实际上是辅助层，并没有真正的掩膜板mask与之对应。主要是为了让DRC和LVS工具能够识别出来这部分区域是电容。


三、电阻Resistor

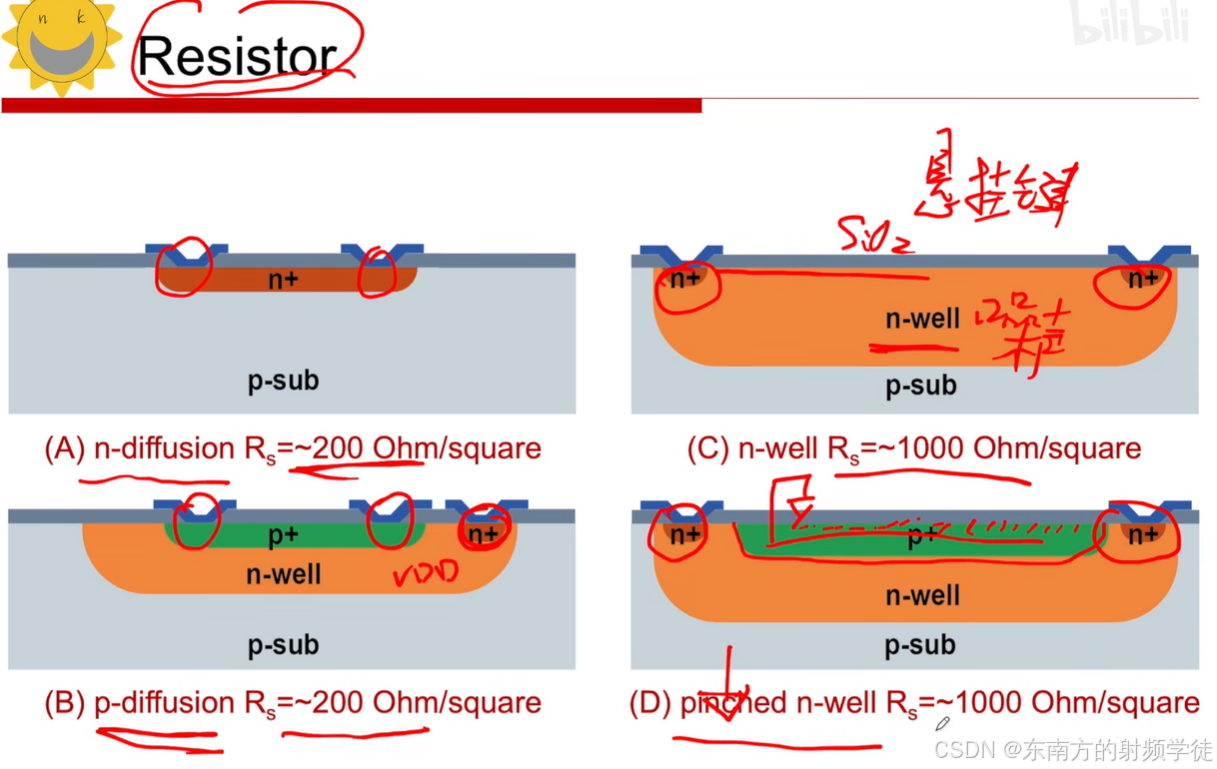

电阻的类型

• 在集成电路工艺中，电阻的类型是比较多的，
• 第一种是N+注入形成的电阻，实际上就是在P衬底上画一块N+注入，然后再两端用金属连接出去。其方块电阻大致为200欧
• 第二种是P+注入形成的电阻，首先得画上N阱，在N阱里面画上P+注入，此外N阱还要做N+的连接，形成合理的偏置到VDD上。靠注入形成的电阻，其方块电阻值一般都在200欧左右
• 第三种是N阱形成的电阻，画一块N阱，然后在两边画上N+注入连接出去。N阱形成的电阻较大，其方块电阻可以达到上千欧。由于第三种直接在N阱形成的电阻，其表面是wafer的表面（二氧化硅），所以这样的N阱表面的晶格是断裂的，就会有很多的悬挂键，就会成为失主或者受主，随机的释放或者捕捉电子，影响到噪声的特性，且电阻表面的电流是会有波动的，加剧电阻的噪声。
• 第四种是Pinched（前卫）N阱，即在N阱的表面加上P+的注入，把P+也接到VDD上。为了降低第三种电阻的噪声，在表面加入P+的注入，这样表面的噪声都通过P+流入到地上了，而且N阱和P+之间的晶格是完美的，没有缺陷，这样N阱的表面就不会有悬挂键了，就不会有因为悬挂键和表面缺陷造成的噪声了。但是方块电阻还是没有太大的变化，也是在上千欧的量级上。

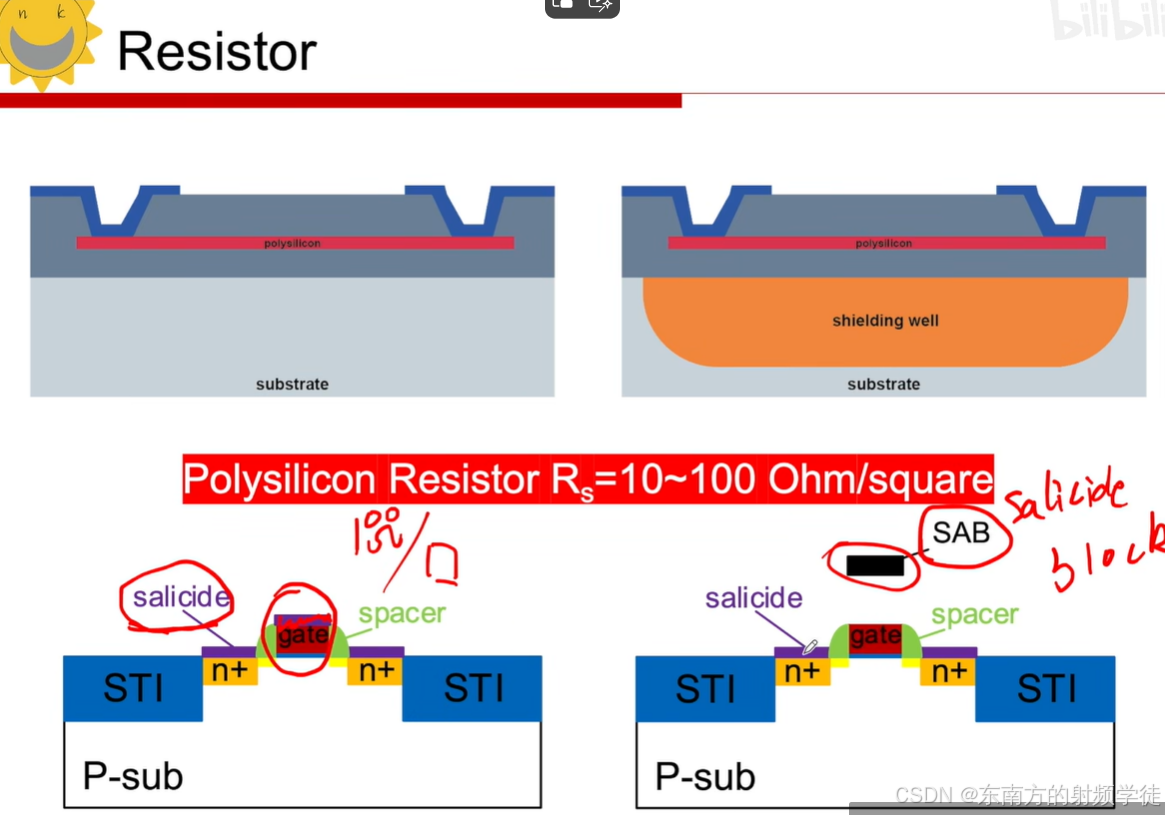

• 还有就是多晶硅（poly silicon）形成的电阻，然后在两端用contact连接出去，形成poly电阻。
• 为了屏蔽衬底下的噪声，也可以在poly层下面加上保护阱（shielding well）。
• poly型电阻分为有注入型和无注入型，因为纯poly的电阻太高了，所以一般还会在上面加上一层P+或N+的注入。
• poly类型的电阻的方块电阻值范围很大，取决于是否有注入和salicide。
• 此外还有salicide（金属硅化物）工艺，有了这个工艺可以进一步的降低电阻。
  • 实际上在集成电路加工过程中，会把整个wafer都涂上salicide，然后再把具有电学连接的位置保留下salicide，剩下的都刻蚀掉。这意味着有源区上的源漏区和gate上面都是覆盖上salicide的。
  • salicide是一种电阻率比较低的材质，覆盖上它的目的就是为了降低寄生电阻，让源漏之间的连接更好。
  • 方块电阻值越大，占用的版图的面积就越小，希望gate层不要用salicide涂上。所以需要对gate做特殊的处理，有一个特殊的层次是SAB（salicide block）金属硅化物阻抗，有SAB的区域就不会加工salicide了，其他区域才加工。这样就能提升方块电阻

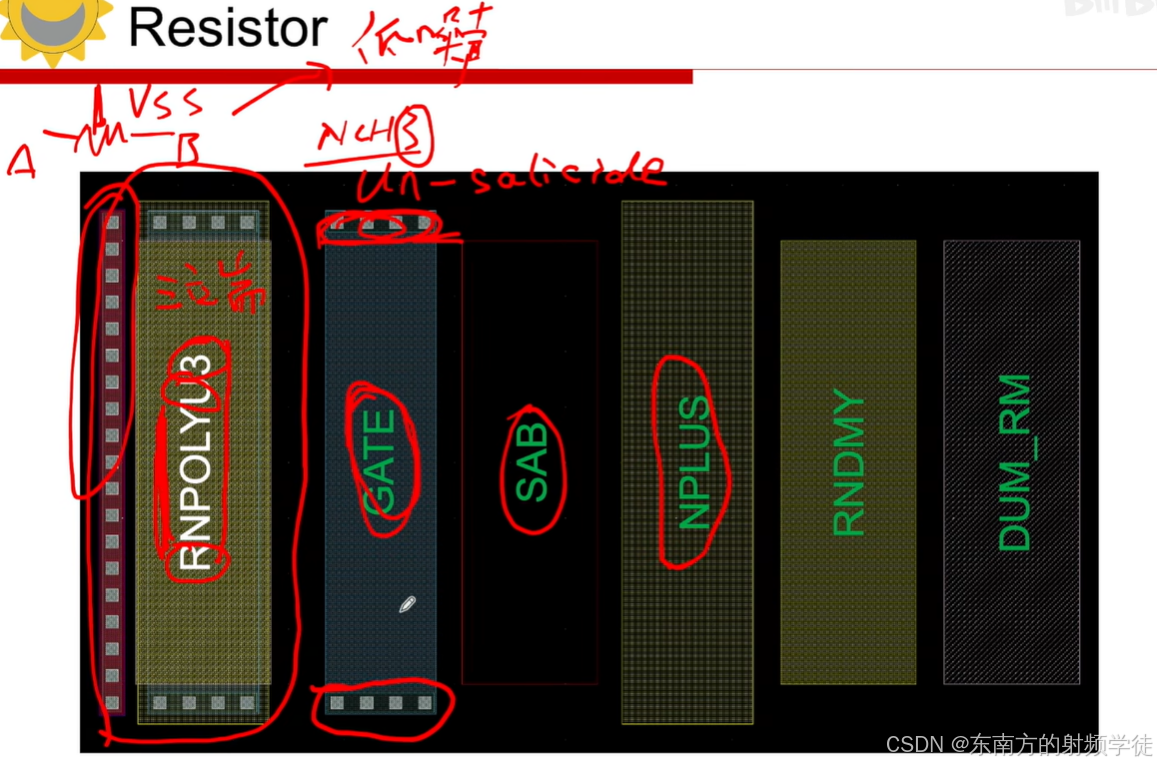

电阻的版图

• 左边的器件名字叫做r npoly U3，开头的r表示resistor电阻，npoly表示有poly且上方有N+的注入，U表示un-salicide（不加salicide）也就是电阻的gate poly上要画SAB，3表示三端口器件，第三端口主要为了接地，即这个电阻周围要做接地的处理，目的是为了让电阻下面的衬底电学特性更好一些，接地后底下的衬底不会有电压的波动，降低电阻的噪声。
• 拆开后有几个层次，gate层作为电阻，N+注入（Nplus）（电阻的两端也要有NPlus的覆盖，SAB不能覆盖到端口连接区），SAB增加方块电阻，这些层次在一起就可以构成电阻器件了。
• RNDMY和DUM_RM是作为辅助层次
