卷积神经网络CNN到底在卷些什么？

来源：

卷积神经网络（CNN）到底卷了啥？8分钟带你快速了解！_哔哩哔哩_bilibili卷积神经网络（CNN）到底卷了啥？8分钟带你快速了解！共计2条视频，包括：卷积神经网络（CNN）到底卷了啥？、什么是循环神经网络？RNN的变体LSTM和GRU的运作原理又是怎样的？（人工智能丨深度学习丨机器学习丨自然语言处理）等，UP主更多精彩视频，请关注UP账号。https://www.bilibili.com/video/BV1MsrmY4Edi/?spm_id_from=333.337.search-card.all.click&vd_source=87f8c6f71fc5a150d17b858a02bf33d9

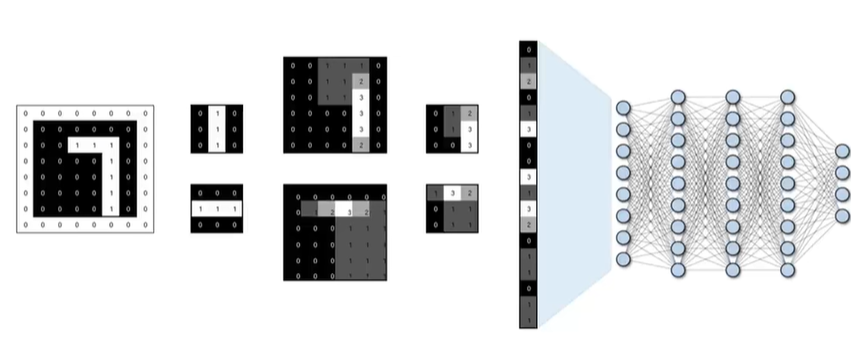

整体流程：

图片输入（RGB） ↓
卷积层（提取局部特征）↓
池化层（压缩特征图）↓
重复卷积+池化（提取更高阶特征）↓
Flatten（扁平化）↓
全连接层（分类逻辑推理）↓
输出层（得到分类结果）

一、前置了解

卷积核/滤波器/滑动窗口

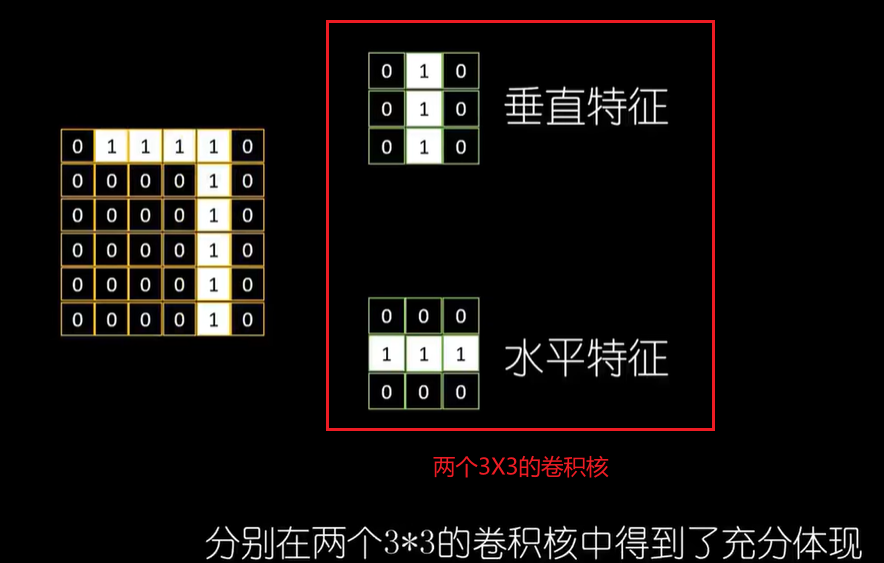

卷积核本质上是一个加权矩阵，一般我们用3X3尺寸的卷积核，每个值是“权重”

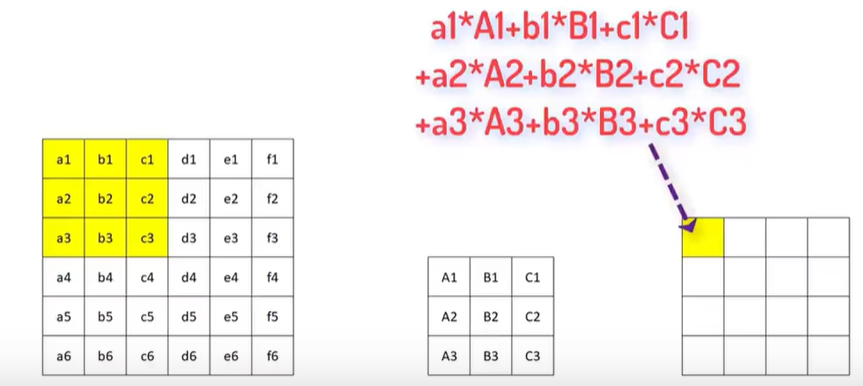

卷积核的操作——卷积：

1.卷积核从图像的左上角开始，逐步滑动（按步长stride）遍历整个图像。

2.每次滑动，卷积核和图像的某个区域（称为感受野）进行逐元素相乘并求和，结果成为输出图像的新像素值。

3.将每次计算的结果拼接起来，得到新的矩阵，称为特征图或输出图。

在图像处理中，卷积就是用一个小矩阵（卷积核）在图像上滑动，对局部区域进行加权求和，提取特征。

卷积本身是一种线性操作

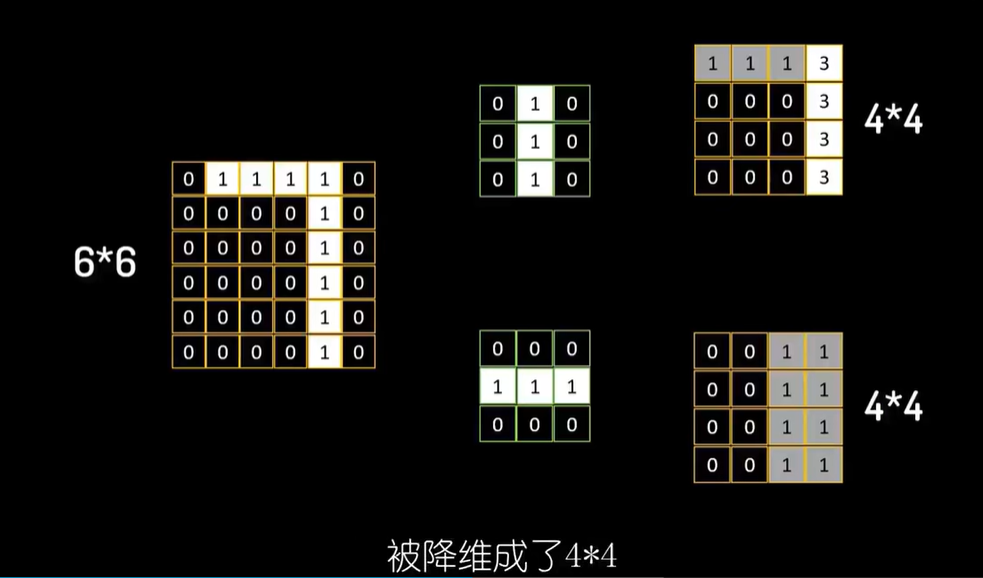

随着特征信息的提取程度，会损失空间信息（6X6的原始图片经过卷积之后会称提取为4X4的特征图片）

Padding(填充)

我们会损失边缘信息，我们就引入了padding方法：

如果padding=1，我们就在原始图像上填充一圈0

这样能保持输出图尺寸与输入图相同（如果 stride=1）

二、步骤

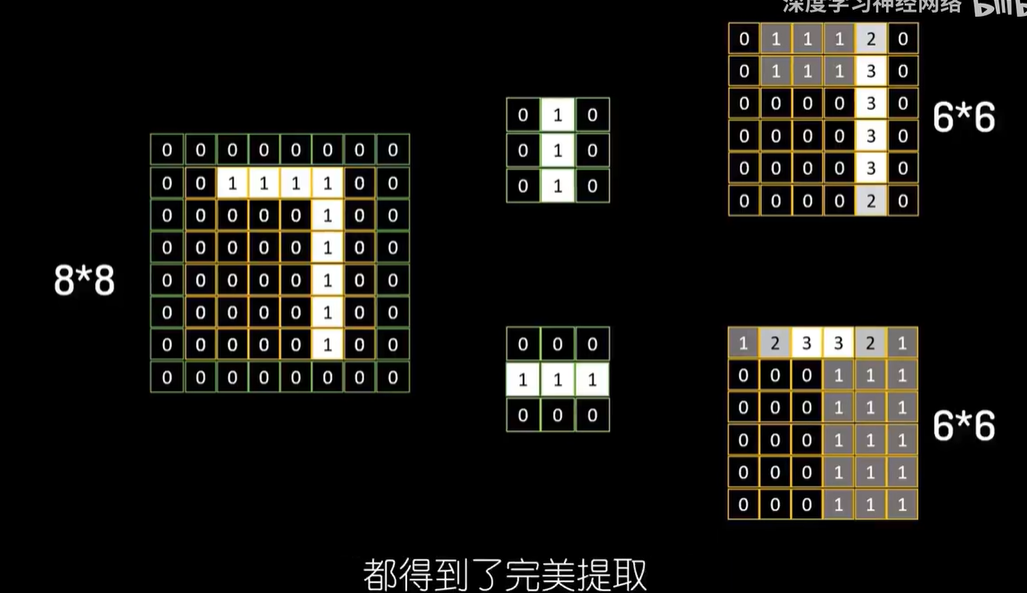

第一步：先对原始图像padding，再卷积——提取特征图片

对输入图像先进行 padding（通常填充 0）；
然后用卷积核滑动提取特征图。

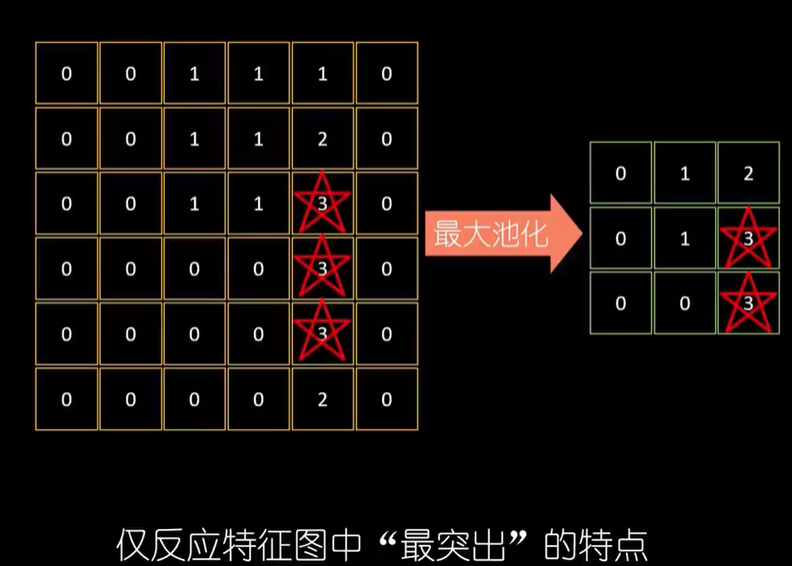

第二步：最大池化（Max Pooling）——提取精华特征

目的：将图片数据进一步压缩，仅反应特征图中最突出的特点

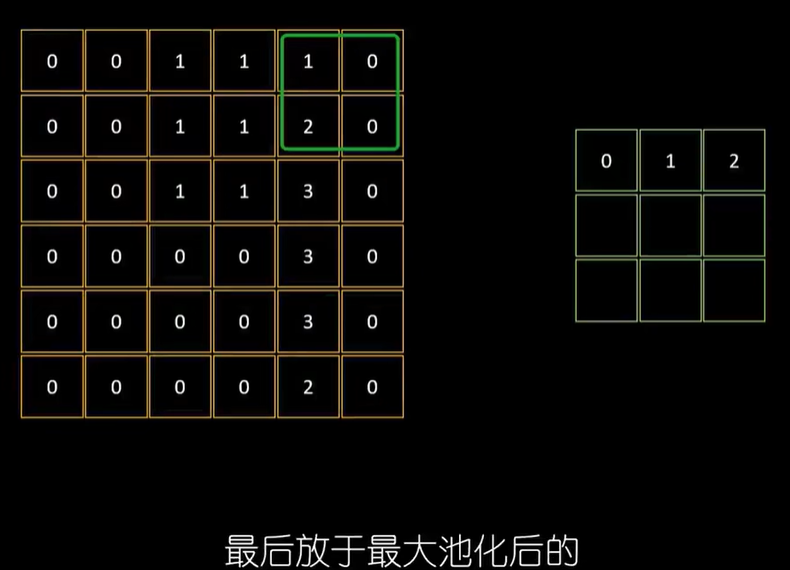

步骤：将6*6的特征图用2*2的网格分割，放入池化后的3*3网络中，保留最精华的特征

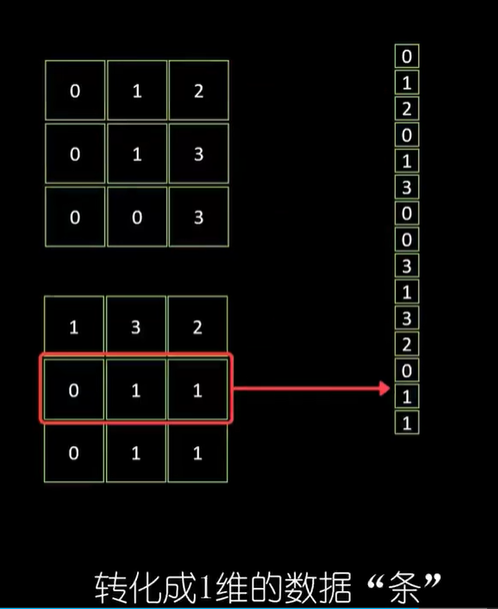

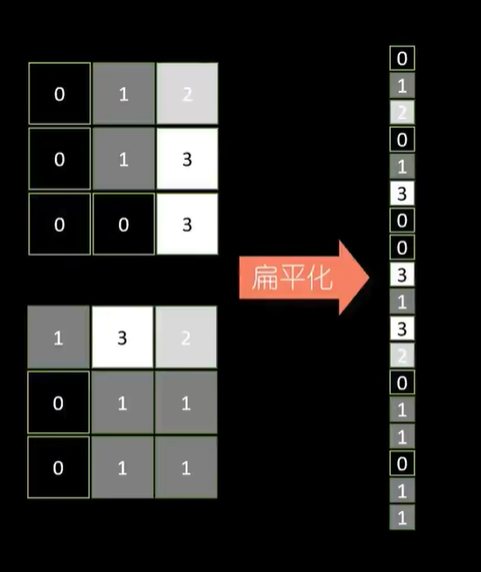

第三步：扁平化处理

将上面两个卷积核得到池化后的特征图像素叠加，形成一维的数据条

本质是将二维张量展平，使其能够输入到全连接层中。

第四步：输入全连接层中

概念：每个神经元与前一层的所有神经元连接；

本质：线性变换 + 激活函数：

output=Activation（Wx+b）

W 是特征权重矩阵；
x 是输入的特征向量；
b 是偏差项。

偏差项 b 的引入可以增加模型的灵活性，使得神经元在所有输入为零的情况下仍能有非零的输出，从而帮助模型更好地拟合数据。它相当于在激活函数前添加一个“偏移量”，确保模型能够更精准地捕捉数据的非线性规律。

通过全连接层进行逻辑推理与特征整合。

在全连接层的输出函数常见的是ReLU

概率大于0，就取本身
概率小于0，就是0

这样可以使每层网络更有针对性的学习某个特征，使学习效率提高

第五步：输出

最后一层是输出层，输出分类结果

输出层的激活函数：

Sigmoid：二分类，把一个值压缩到0-1，0就是不是，1就是是
softmax：多分类，所有类别的概率加起来是1

三、激活函数为什么叫激活？

“激活函数”中的“激活”这个词，其实是借用了神经生物学中的概念。

在生物神经网络中，神经元接收到足够强的刺激后才会被“激活”，进而传递信号。这种“激活”就像是触发机制，不是任意输入都会有输出，只有当输入超过某个阈值，神经元才会兴奋、发出脉冲。

类比到人工神经网络中：

神经元计算的结果需要通过某种“触发机制”才能决定是否输出，以及输出多少；
这个“触发机制”就是激活函数（Activation Function），它决定神经元是否被“激活”并输出信号。

所以叫“激活函数”，就是表示：

它控制着神经元是否被激活、输出信号，就像大脑中的神经元一样。

比如：

ReLU(x) = max(0, x) 表示：只有输入大于 0 时才被激活，才会有输出；
Sigmoid(x) 表示：输入越大，激活越强，输出越接近 1。

简而言之：
“激活函数”= 模拟神经元被激活的过程，决定是否传递信号。

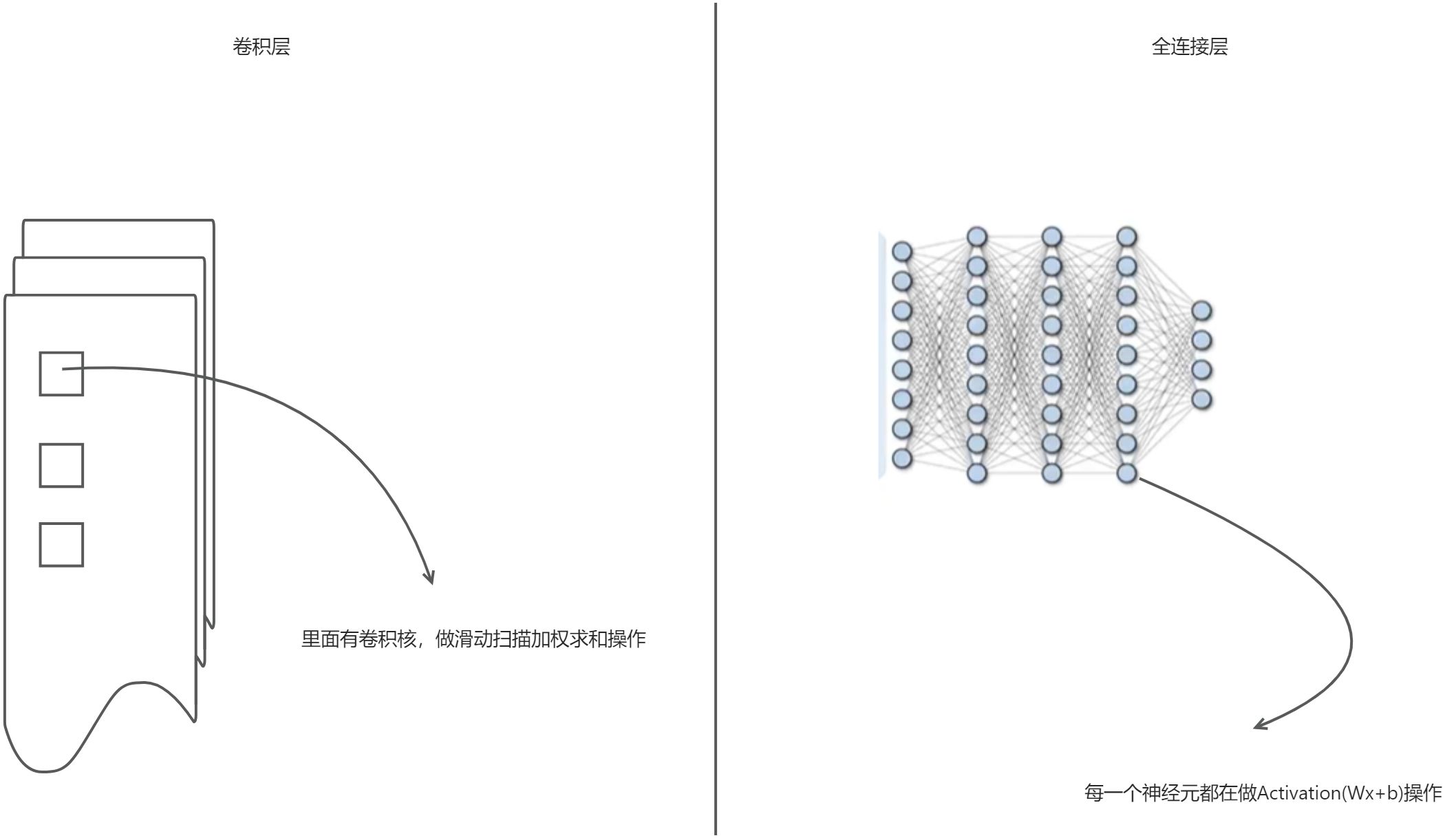

四、卷积层VS全连接层

1.作用不同

卷积层	全连接层
负责提取图像的局部特征（如边缘、角点、纹理等）	负责进行分类/推理，整合前面提取的特征，得出最终判断
注重空间结构和位置关系	注重抽象特征和逻辑关系，最终输出预测结果

2.连接方式不同

卷积层	全连接层
每个神经元只连接输入图像的局部区域（感受野）	每个神经元与上一层的所有神经元相连
局部连接 + 参数共享（卷积核共享）	全连接，不共享参数

3.参数量不同

卷积层	全连接层
参数量较少（卷积核小，参数共享）	参数量很大（连接数 = 输入数 × 输出数）
适合处理高维图像数据	多用于最后几层，输入是扁平化后的特征向量

4.输入格式不同

卷积层	全连接层
输入是二维（或三维）图像张量	输入是一维向量（需经过 Flatten）
保留空间结构（宽×高×通道）	不保留空间结构，只关心整体特征表达
