【HFP】蓝牙Hands-Free Profile（HFP）核心技术解析

蓝牙 Hands-Free Profile（HFP）作为车载通信和蓝牙耳机的核心协议，定义了设备间语音交互的标准化流程，并持续推动着无线语音交互体验的革新。自2002年首次纳入蓝牙核心规范以来，HFP历经多次版本迭代（最新为v1.9），始终保持着在语音传输质量、设备控制能力和低功耗性能方面的领先地位。本文将从协议栈架构、角色定义、用户需求、实现原理及一致性要求等方面，结合实际开发经验，深入解析 HFP 的技术细节，并通过典型场景案例展示其工程实践。

一、协议栈架构与核心组件

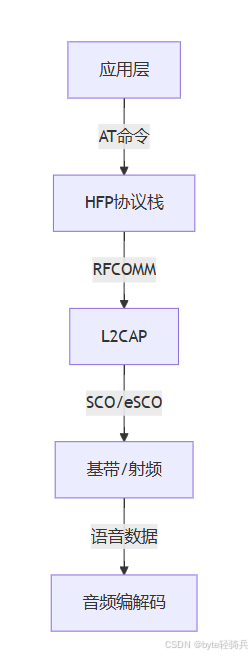

1.1 分层模型与协议栈

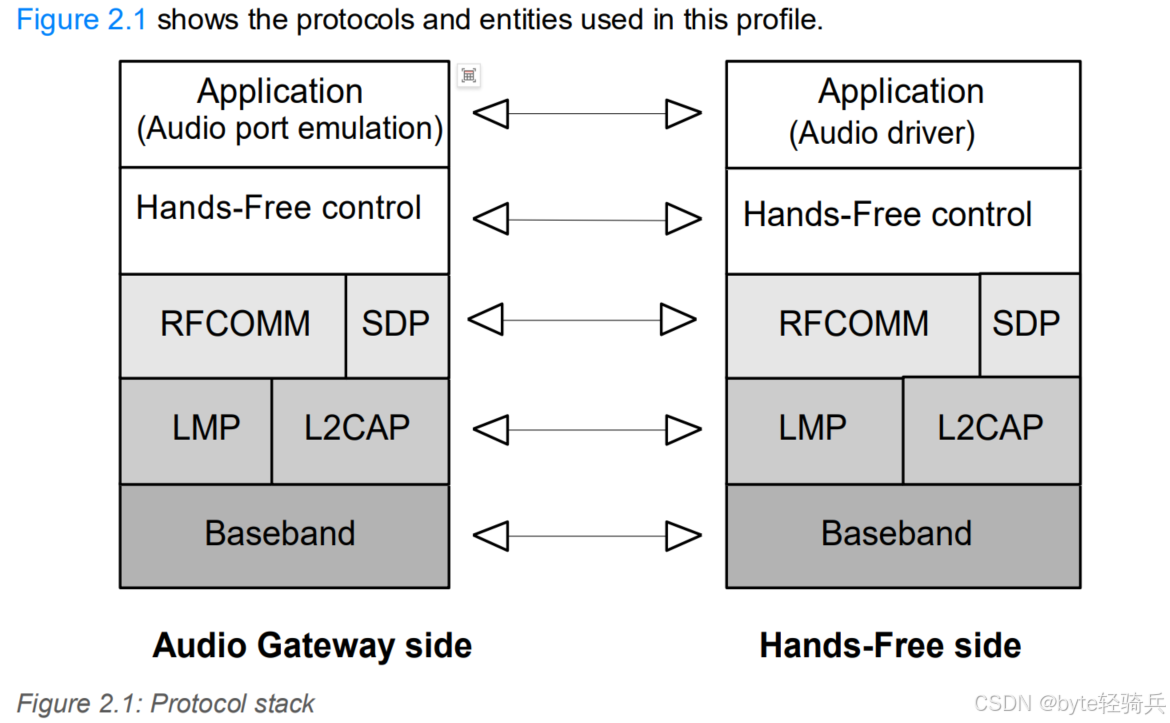

HFP 的协议栈基于蓝牙核心规范，包含以下关键层

层	协议 / 实体	功能描述
物理层	Baseband（基带）	定义蓝牙射频信号的调制解调、跳频机制和物理链路建立。采用2.4GHz ISM频段支持Basic Rate（1Mbps）和Enhanced Data Rate（3Mbps）跳频扩频技术（1600次/秒）
链路层	LMP（链路管理协议）	负责设备配对、连接参数协商（如加密、认证）和链路状态管理。功率控制（-20dBm至+4dBm）连接状态管理（Active/Hold/Sniff/Park）
适配层	L2CAP（逻辑链路控制）	支持异步（ACL）和同步（SCO/eSCO）链路协议复用（PSM：0x0003用于RFCOMM）数据包分段重组（最大64KB） QoS流量控制
仿真层	RFCOMM（串口仿真）	基于 ETSI 07.10 协议，模拟 RS232 串口通信，传输 AT 命令和控制信令。虚拟串口通信（最多60个通道）支持多路复用（DLCI 0-61）流量控制机制（RPN协商）
服务层	SDP（服务发现协议）	设备通过 SDP 查询对方支持的服务（如 HFP、A2DP）及能力参数。服务记录格式（128位UUID）属性查询协议服务绑定机制
控制层	Hands-Free Control	基于 AT 命令的控制信令实体，负责设备间的状态同步和通话管理。
音频层	音频端口仿真	模拟音频网关的输入输出接口，支持 CVSD/mSBC 编解码和 SCO/eSCO 链路传输。

关键协议交互流程：

RFCOMM 连接建立：通过 L2CAP 信道传输 RFCOMM 控制帧（如 SABM、DISC），建立虚拟串口链路。RFCOMM 支持多路复用（最多 60 个通道），每个通道对应一个 AT 命令会话。
AT 命令传输：HF 通过 RFCOMM 发送 AT 命令（如AT+BRSF查询支持特性），AG 解析后返回响应（如+BRSF: 0x1234）。

1.2 音频传输机制

①编解码器选择

强制支持：CVSD（连续可变斜率增量调制），单声道，带宽 16kHz，语音质量满足基本通话需求。
可选支持：mSBC（宽带语音编解码），支持 16kHz 采样率，提升通话清晰度。

②链路类型

SCO：无重传机制，延迟低（约 20ms），适用于对实时性要求高的语音传输。
eSCO：支持重传，误码率低，适合对音质要求较高的场景（如 mSBC 编码）。

二、角色定义与典型配置

2.1 设备角色

角色	描述	典型设备
Audio Gateway (AG)	音频输入输出网关，负责处理电话网络连接和编解码器协商。	手机、固定电话
Hands-Free Unit (HF)	远程音频输入输出设备，提供通话控制（接听、挂断）和语音交互功能。	车载蓝牙、蓝牙耳机

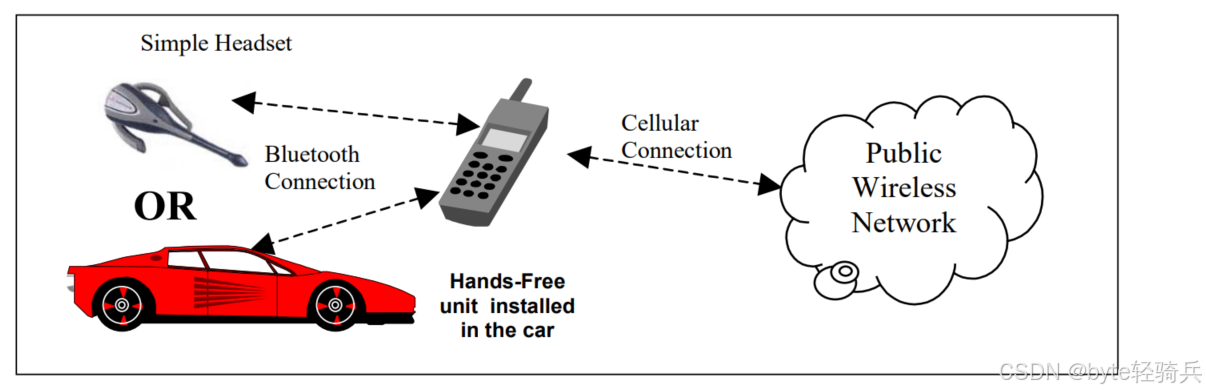

2.2 典型应用场景

①车载通信

AG（手机）：通过蜂窝网络建立通话，通过 HFP 与车载系统交互。
HF（车载）：接收语音指令（如 “接听电话”），通过 AT 命令控制手机，并通过 eSCO 链路传输语音。

②蓝牙耳机

AG（手机）：处理来电通知和通话逻辑。
HF（耳机）：通过物理按键或语音助手触发 AT 命令（如ATA接听），并通过 SCO 链路传输语音。

三、用户需求与核心规则

3.1 核心功能要求

①强制特性：

支持 CVSD 编解码和 SCO/eSCO 链路。
支持 AT 命令子集（如ATD拨号、ATH挂断）。
服务级别连接（SLC）与音频连接（AC）的绑定关系。

②可选特性：

编解码器协商（AT+BAC/AT+BCS）。
呼叫等待（Call Waiting）和三方通话（3-Way Calling）。
远程音量控制（AT+BVRA）。

3.2 连接管理规则

单音频连接：每个 SLC 仅支持一个 AC，避免资源竞争。
AG 主导权：AG 负责选择编解码器（如 mSBC）并建立同步连接，确保带宽适配。
连接依赖：AC 必须依赖 SLC 存在，SLC 断开时 AC 自动释放。

四、实现原理与关键流程

4.1 服务级别连接（SLC）建立

①能力交换

HF → AG：发送AT+BRSF=<HF_features>，告知支持的特性（如编解码协商、呼叫等待）。
AG → HF：返回+BRSF: <AG_features>，包含 AG 的能力参数。

②编解码器协商（可选）

HF → AG：若双方支持编解码协商，发送AT+BAC=<codec_list>（如AT+BAC=0,1表示支持 CVSD 和 mSBC）。
AG → HF：选择编解码器（如AT+BCS=1），并建立对应的 eSCO 链路。

③指示符同步

HF → AG：发送AT+CIND=?查询支持的指示符（如来电状态、信号强度）。
AG → HF：返回+CIND: (<indicator_list>)，并通过AT+CMER使能状态通知。

4.2 音频连接（AC）建立

①同步连接建立

AG 主导：AG 根据编解码器类型（CVSD/mSBC）发起 SCO/eSCO 链路建立请求。
参数协商：通过 LMP 协议协商链路参数（如包类型、间隔）。

②语音传输

上行路径：HF 采集语音 → 编码（CVSD/mSBC） → 通过 eSCO 链路发送 → AG 解码 → 传输至电话网络。
下行路径：电话网络语音 → AG 编码 → eSCO 链路 → HF 解码 → 播放。

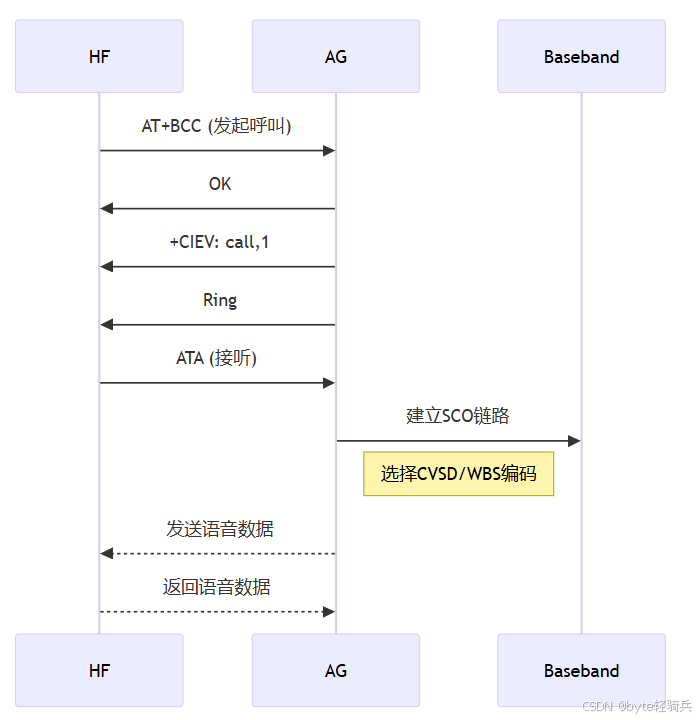

③同步链路建立时序

4.3 AT命令集解析

①常用命令示例：

命令	方向	功能描述
ATD	HF→AG	拨号指令
ATA	HF→AG	接听来电
AT+CHUP	HF→AG	挂断通话
AT+VGS	双向	扬声器增益设置
AT+NREC	AG→HF	噪音消除控制

②响应处理机制：

# 伪代码示例：AT命令解析器
def handle_at_command(cmd):if cmd.startswith("ATD"):number = cmd[3:]initiate_call(number)return "OK"elif cmd == "ATA":answer_call()return "OK"elif cmd == "AT+CHUP":hangup_call()return "OK"else:return "ERROR"

③核心AT命令示例：

命令格式	功能描述	响应格式
AT+BRSF=<num>	查询功能支持列表	+BRSF:<bitmap>\r\nOK
AT+CIND=?	查询设备状态参数	+CIND: <params>\r\nOK
AT+VGM=<gain>	设置麦克风增益	OK
AT+CHLD=<n>	呼叫保持操作	OK
AT+BTRH=<num>	请求电话簿传输	+BTRH:<handle>\r\nOK

五、一致性要求与测试

5.1 实现规范

功能覆盖：设备必须支持所有强制特性，可选特性需明确声明。
协议合规：AT 命令格式、参数范围需符合 3GPP 27.007 标准。
兼容性：通过 SDP 服务发现确保设备间能力匹配。

5.2 测试要点

①功能测试

呼叫控制：验证接听、挂断、拒接等操作的 AT 命令响应。
音频质量：通过主观评测（MOS 值）和客观测试（如 PESQ）评估语音清晰度。
连接稳定性：模拟信号干扰、距离超出范围等场景，验证重连机制。

②协议测试

RFCOMM 链路：检查 L2CAP 信道建立时间、AT 命令传输延迟。
SCO/eSCO 链路：验证链路参数（如包类型、间隔）与编解码器匹配。

5.3 测试项目分类

测试类别	测试内容	工具要求
基本功能测试	连接建立/音频传输/AT命令执行	蓝牙协议分析仪、音频分析仪
性能测试	吞吐量、延迟、误码率	网络仿真器、负载测试仪
兼容性测试	与不同厂商设备互操作性	多品牌测试设备矩阵
压力测试	长时间稳定性、异常断开恢复	自动化测试脚本

5.4 典型测试用例

用例1：服务发现流程验证

启动测试设备进入可发现模式
主测设备发起SDP查询
验证返回的UUID是否包含HFP服务标识
记录查询响应时间

用例2：音频质量测试

建立双向音频连接
注入标准测试音频信号（如ESIA测试音）
测量输出信号的信噪比、谐波失真度
验证音量调节的线性度

5.5 认证流程

自检阶段：
- 使用BQB（Bluetooth Qualification Body）测试工具进行预测试
- 生成详细测试报告
官方认证：
- 提交测试报告至蓝牙SIG认证实验室
- 通过认证后获得QDL（Qualified Design Listing）
持续合规：
- 每年进行年度维护测试
- 软件升级需重新认证关键功能

六、典型案例与工程实践

6.1 车载 HFP 集成

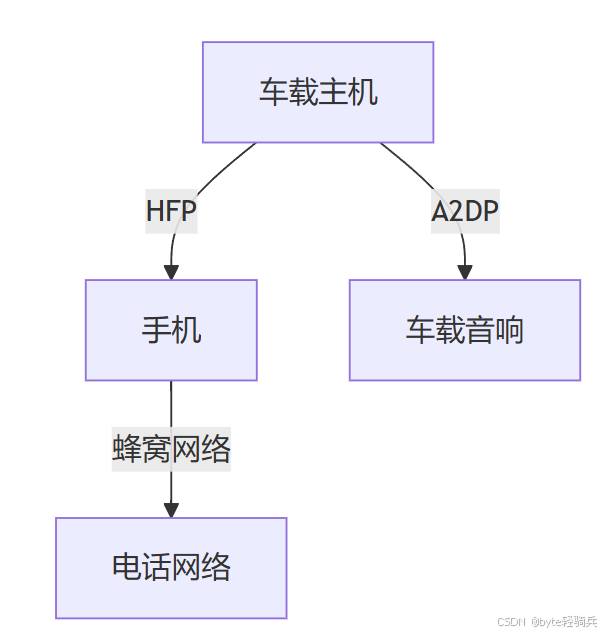

①系统架构

②关键流程

配对阶段：
- 车载主机通过 SDP 发现手机的 HFP 服务。
- 双方交换支持特性（如AT+BRSF）。
通话阶段：
- 车载麦克风采集语音 → 编码为 mSBC → 通过 eSCO 链路传输至手机。
- 手机播放语音 → 编码为 CVSD → 通过 SCO 链路传输至车载音响。
