最近有个需求，要在KingScada上面开发一个控件。
原来是用的WinCC，WinCC本身是支持调用.net控件，就是winform控件的，winform控件开发简单，相对功能也更丰富。奈何WinCC不是国产的。
话说KingScada，国产组态软件里面，做的比较好的了，但是不支持.net控件，只支持OCX，实际上就是ActiveX，一个已经被世人遗忘的玩意。

一、啥是ActiveX

        实际就是开发一个自定义系统组件，类似按钮，下拉框，文本框。开发完，还得在系统注册一下才能用。注册指令regsvr32 OCX控件文件

二、开发准备

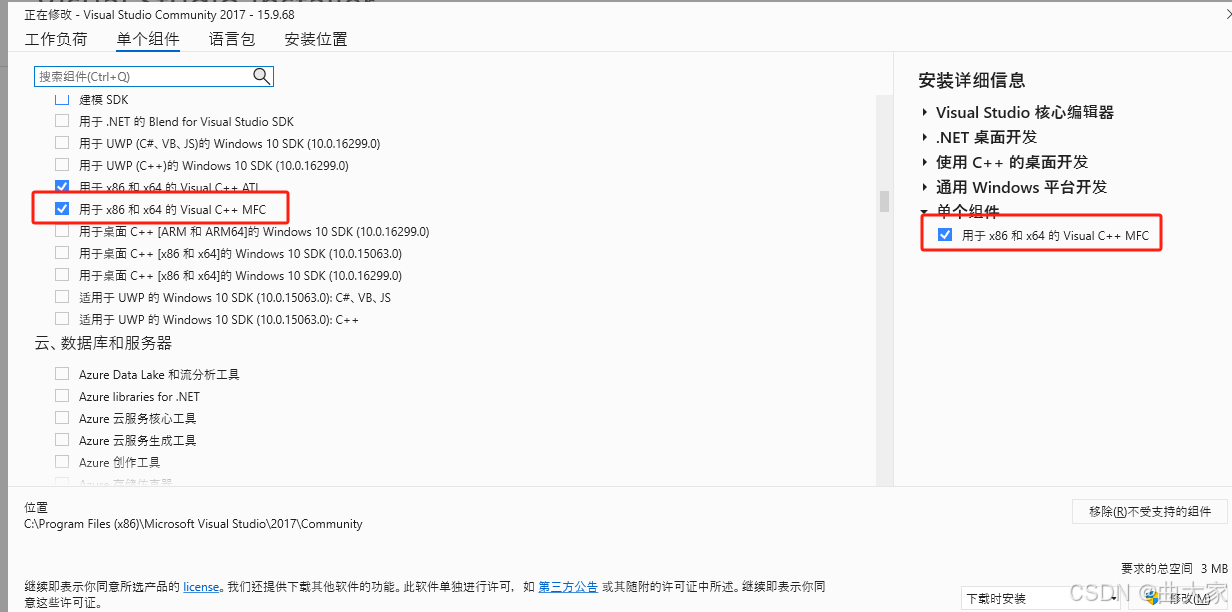

        首先需要使用VS，我这里使用的VS2017。VS需要安装MFC库，能看出来MFC已经被VS抛弃了，在VC6的时代，MFC是核心功能。现在MFC需要在单个组件，往下拉很久才能看到。见下图。真不容易找。

三、创建项目

见下图，找到MFC/ATL,选中ActiveX控件。位置换一个喜欢的位置就行了。

下面这个图，选默认就行了，不用动。

 下一步，最好还是直接跳过。不要修改默认配置。

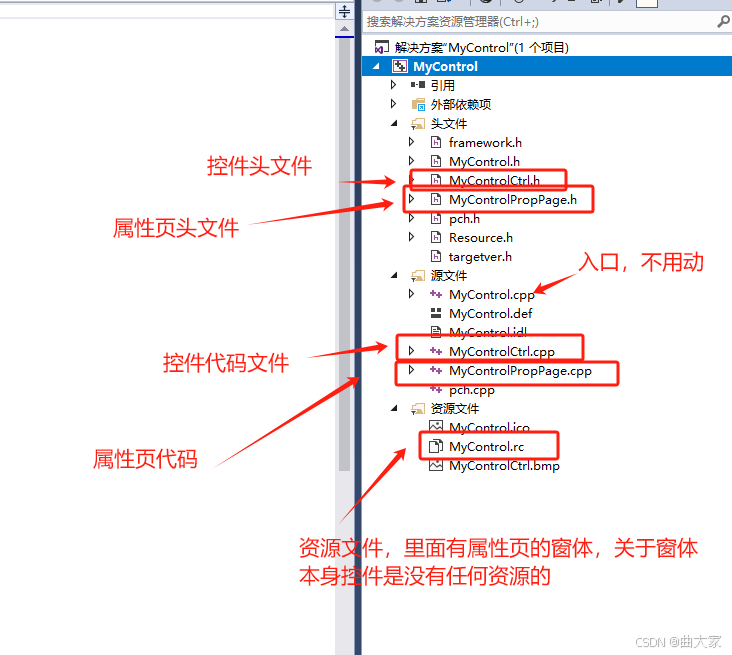

创建好以后，右侧是项目的结构。MyControl.cpp是控件的入口文件，一般不用动。

MyControlCtrl.h和MyControlCtrl.CPP是ActiveX控件的代码。但是这个控件没有资源文件，就没法可视化设计，必须用代码创建子控件。

propPage是控件属性页，实际不用这个也可以，用普通的Dialog也可以。

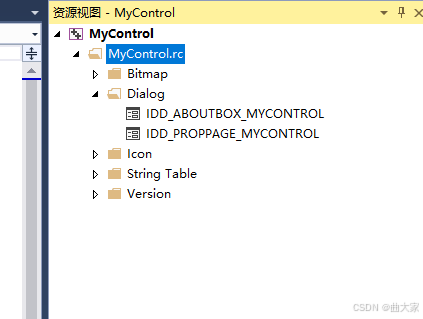

RC文件里包含两个对画面，图表，字符串等。这两个Dialog可以双击可视化编辑。

属性页可视化编辑见下图。目前这个属性页没啥用。

---

四、运行项目看效果

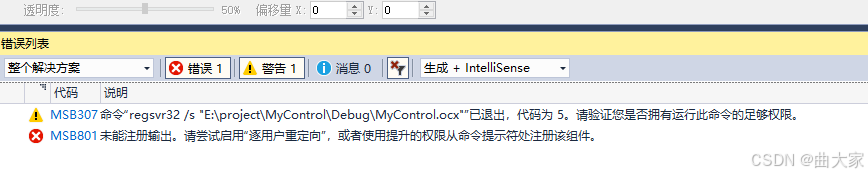

效果如下，报了个错，提示没有权限，但是能看出来已经生成了MyControl.OCX

 可以用管理员身份的CMD去运行这个指令，见下图：

成功以后，怎么用这个控件呢？

五、KingScada加载控件

点组态王，对象，OCX控件

然后找到控件名称，点击确定就行了。

 控件上去的效果，见下图。目前是啥代码都没有写，默认就化一个圆圈。

 六、随便加点功能

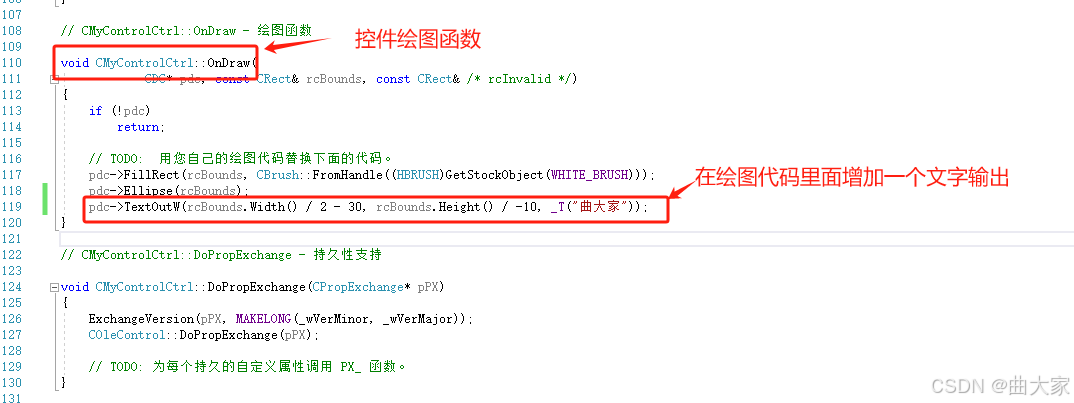

首先加一个文字输出，见下图：

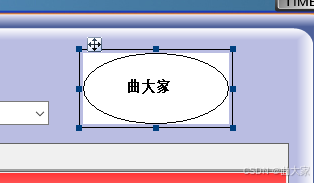

变成了这个样子。说明代码没有问题。

七、添加一个按钮

光绘图是不行的，需要增加子控件。MFC本身可以可视化调整窗体，但是这个地方不行。必须手动创建。

按钮是CButton，首先需要在控件头文件里面声明，见下图。初始化需要写在ondraw里面，但是只能初始化一次，用ready来判断是否初始化完成。init函数里面完成对按钮的初始化。

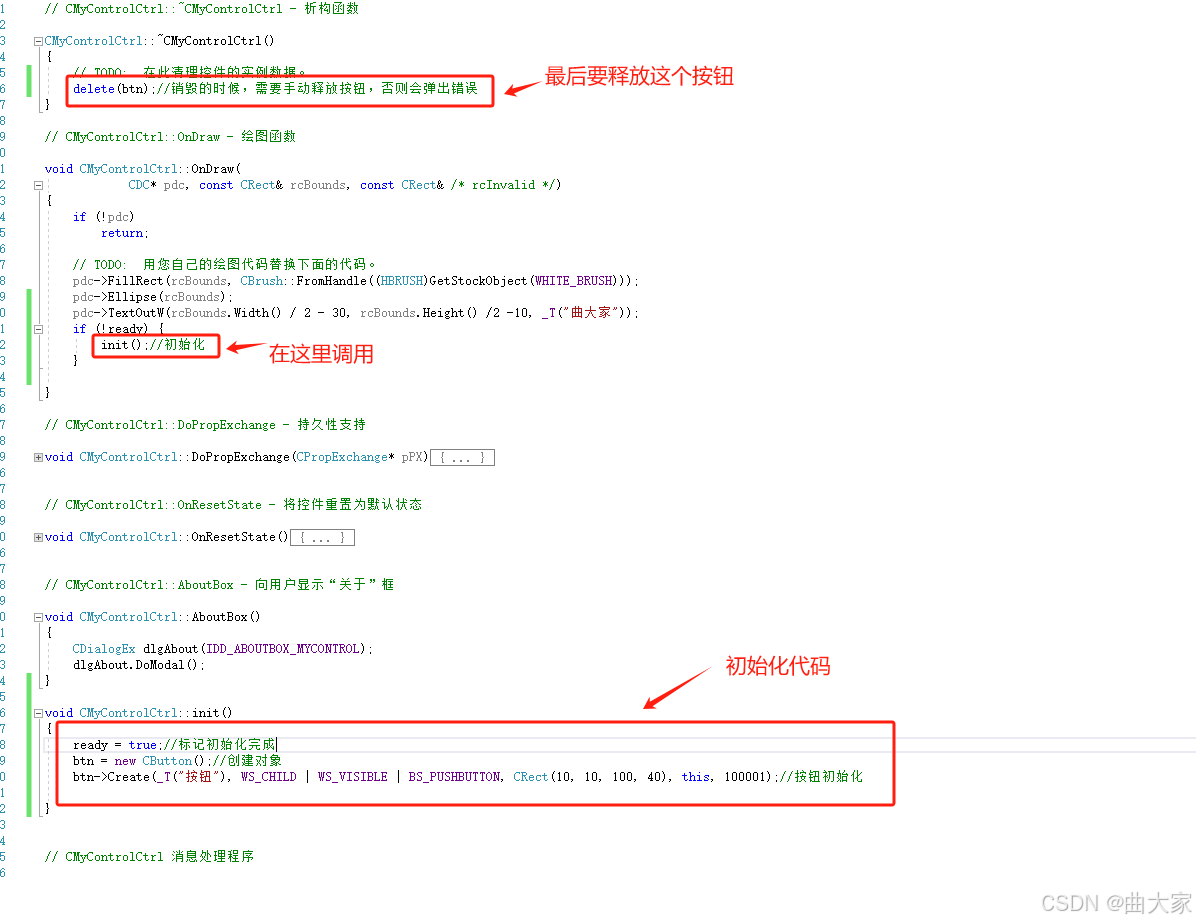

 CPP文件对应添加的内容如下，主要是初始化，调用，以及释放资源。

效果见下面图：

八、点击事件

在头文件里面增加一个事件函数声明,声明在protected下面

afx_msg void OnBtnClick();//声明一个事件函数

在cpp文件实现：

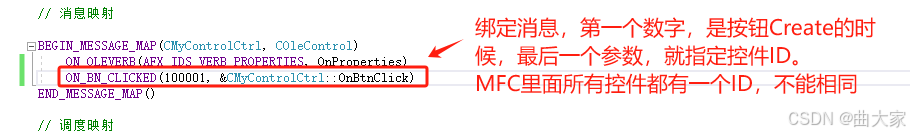

绑定事件，见下图，在MESSAGE_MAP里面绑定

九、最后是测试

由于我KingScada没有加密狗，所以用Winfform 测试。效果图下：

 最后补充一下，这个控件在winform，浏览器，KingScada,KingView，WinCC等支持OCX的地方都可以使用。

但是这仍然是一个被淘汰的技术，希望KingScada尽快支持.net，获取其他方式进行插件开发。
