降压电路LDO

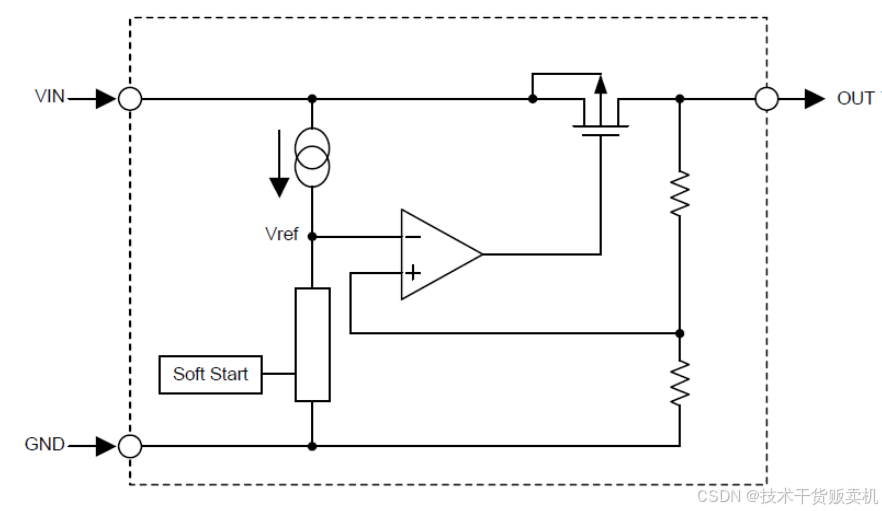

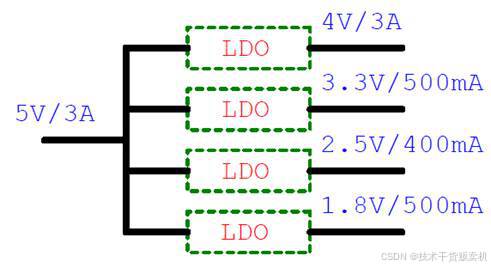

几乎所有LDO都是基于此拓扑结构
图 拓扑结构
LDO属于线性电源，通过控制开关管的导通程度实现稳压，输出纹波小，无开关噪声
| 线性电源，Iout=Iin，发热功率P=电压差△U*电流I，转换效率=Vo/Vi | |||
| LDO不适合电压差过大的场合 | 比如输入24V，输出3.3V，如果电流20mA，发热功率=20.7*20=0.54W，效率只有13.75% | ||
| LDO不适合电流大的场合 | 电流大，发热功率相对较大，同时，压差大，可能导致电压下拉，具体看datasheet的电压降，比如1V/1A (电流1A时，压降最少1V，输入电压4V，输出最大3V) | ||
| 根据经验 | |||
| SOT-23封装发热功率<0.3W； | SOT-89封装发热功率<0.5W； | ||
| 如果发热功率过大，可以考虑使用BUCK降压电路， 必须使用LDO的话，可以串联电阻，分担一部分功耗，注意LDO电压降必满足要求 | |||
| 元器件选型 | 项目实战以78L05、ME6211C33M5G、HT7333-3 | ||
|
| |||
LDO项目实战

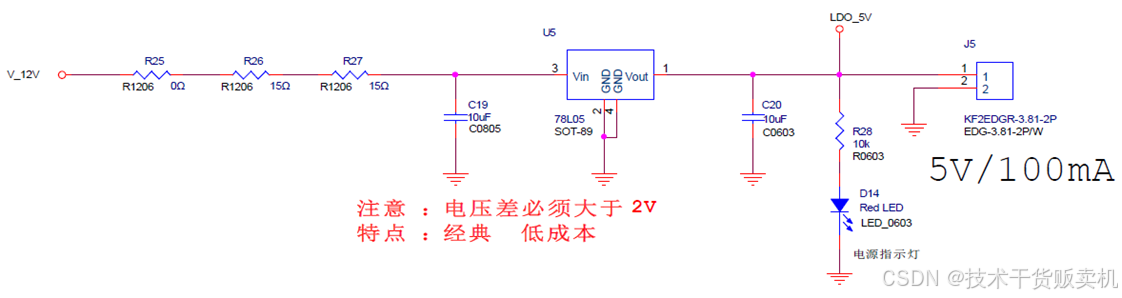

78L05

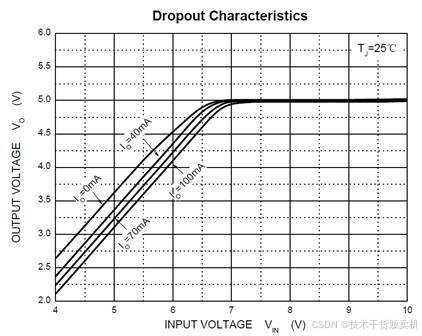

由此图得，78L05芯片的压降>2V
此时Vout=12V，电阻分压3V(电阻串联分功耗)，压降12-3-5=4v，功率0.4W<0.5W

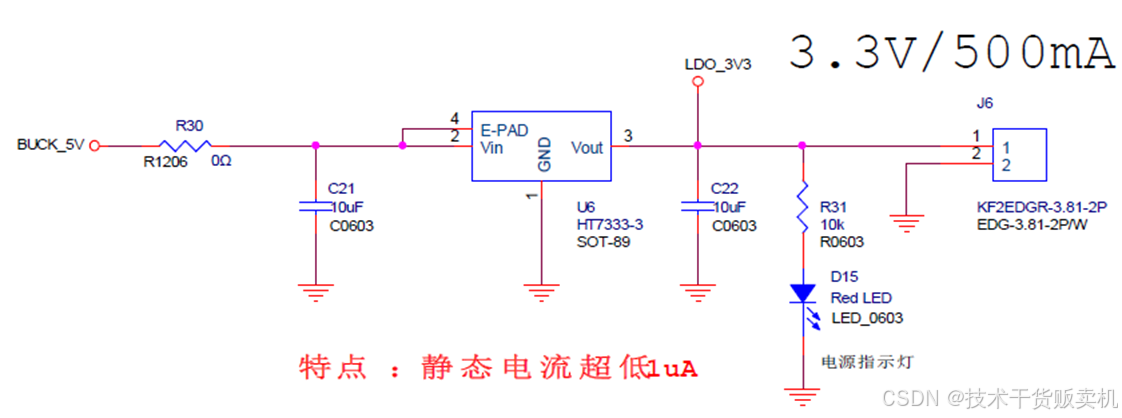

HT7333-3
静态电流很低，所以静态功耗也低

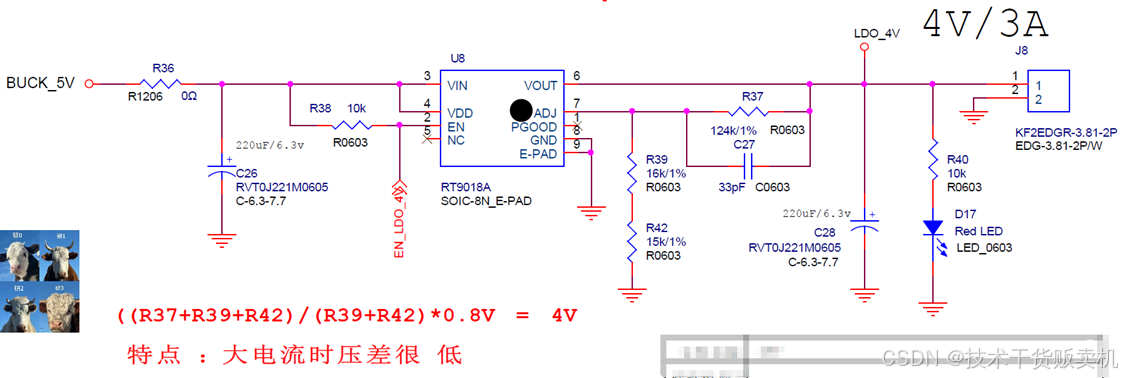

RT9018A

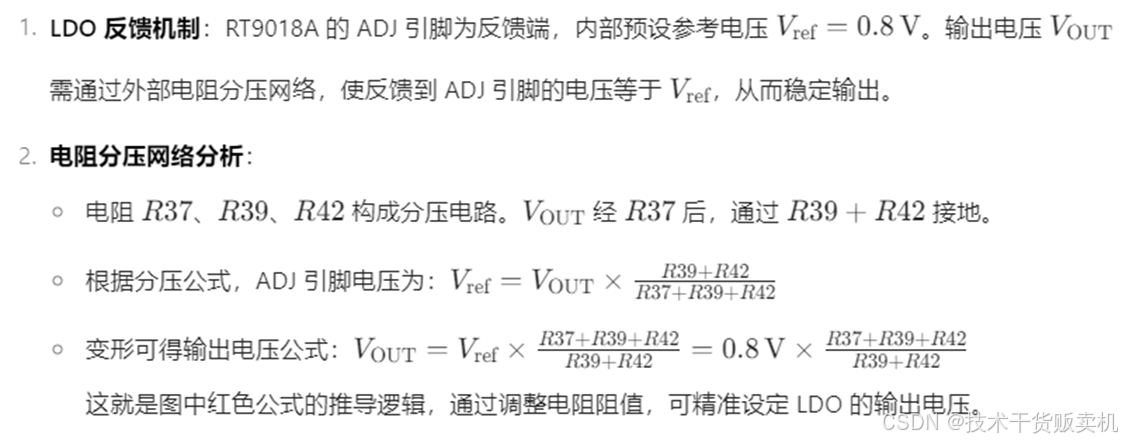

图中红色公式源于 LDO（低压差线性稳压器，此处为 RT9018A）的反馈调压原理，具体分析如下
AP2127K-ADJTRG1
电阻分压原理和上述相同

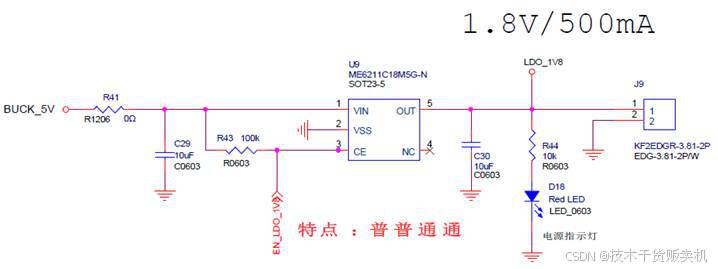

ME6211C18M5G-N
反激式开关电源

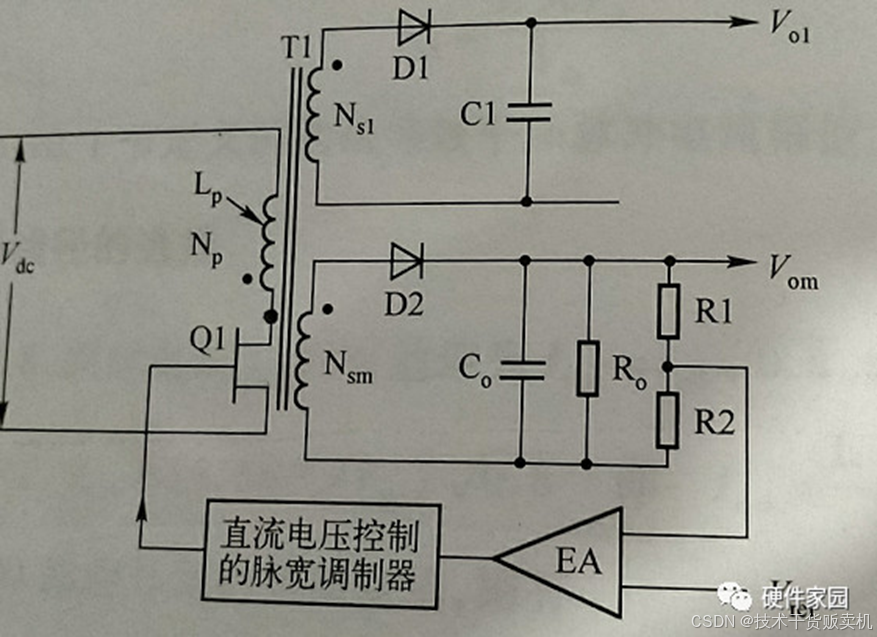

反激变换器基本电路图
工作原理
| 当Q1导通时(反相感生 | 整流二极管D1、D2反向截止，输出电容给负载供电 | |
| T1相当于一个纯电感，流过Np的电流线性上升，达到峰值Ip | ||
| 当Q1关断时 | 所有绕组电压反向，此反激电压使输出二极管D1、D2导通 同时初级存储的能量1/2LIp²传送到次级，提供负载电流，给C0充电 | |

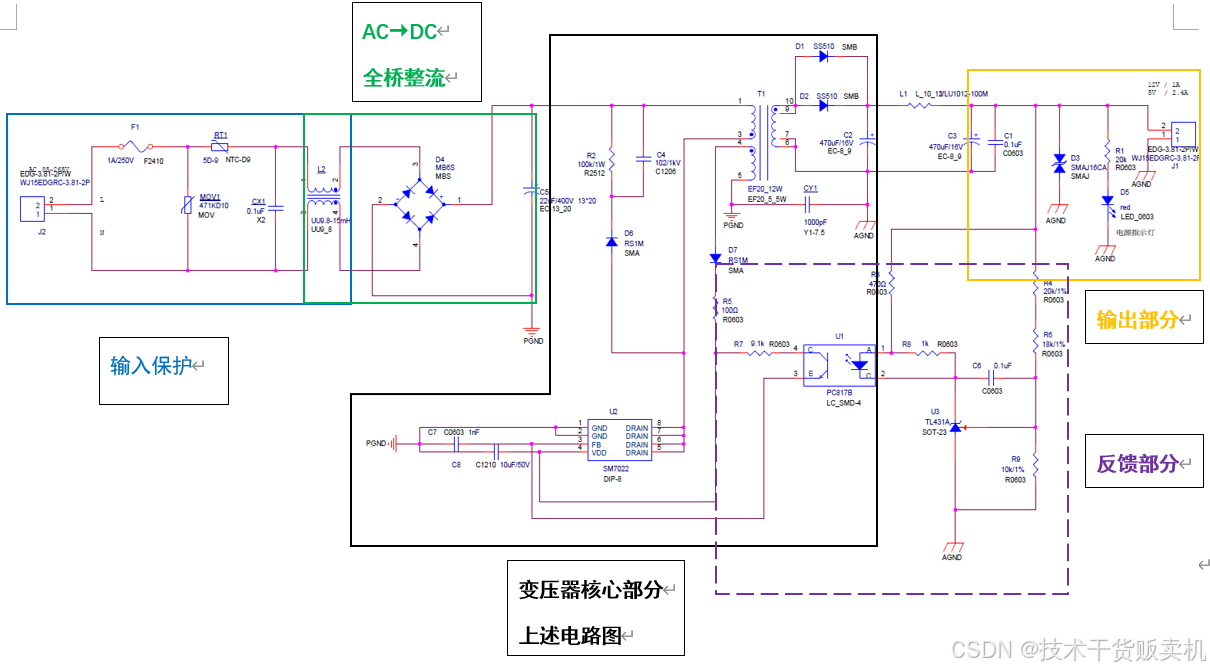

| F1 | 保险丝 |
| Mov1 | 压敏电阻，用来防雷击（提供回路，保护电网） |
| RT1 | 热敏电阻， |
| 抑制浪涌电流：电路接通瞬间，由于电容等储能元件的存在，会产生较大浪涌电流。NTC热敏电阻在常温下阻值较高，能限制开机瞬间的浪涌电流，避免过大电流冲击整流桥（如D4）、变压器（如L2）等元件，保护电路。随着电流通过，NTC自身发热，阻值迅速降低，正常工作时其上损耗较小，不影响电路正常运行。 | |
| CX1 | 保护电容 |
| L2 | 保护电感 |
| U2（SM7022） | 控制芯片 |
| R2、D6、C4 | 保护作用，防止3脚电压过高，损坏U2 |
| 6、7、9、10脚 | 变压器次级输出 |
| D1、D2 | 整流电容 |
| C2 | 输出电容 |
| 变压器输入4、5脚 | 提供电压给U2芯片、PC817B供电 |
输出
| L1、C3 | LC滤波，降低电流纹波 | ||
| D3 | 稳压管，防止输出电压>16V | D5、R1 | 指示灯 |
反馈
| PC817B | 光耦隔离 |
| TL431A | 基准电压2.5V，可以算出输出电压（通过电阻R4、R6、R9分压） |
| 输出电压变化→光耦电流变化→控制导通程度→芯片反馈，调节PWM→Vout=12V | |
以上图片有的来源于网络，仅供学习使用
