基于RapidIO接口的DSP+GPU工业AI实时计算解决方案是一种面向高性能、低延迟工业应用的异构计算架构，适用于工业自动化、机器视觉、预测性维护、机器人控制等场景。以下是该方案的核心设计思路和技术要点：

1. 方案背景与目标

工业需求：

工业场景对实时性（毫秒级/微秒级响应）、高吞吐量和可靠性要求严苛，需处理多源异构数据（传感器信号、图像、振动等）。

技术痛点：

传统CPU难以满足并行计算需求，单独依赖GPU存在数据预处理瓶颈，FPGA开发复杂度高。

方案目标：

结合DSP的实时信号处理能力与GPU的高吞吐量并行计算能力。

通过RapidIO实现低延迟、高带宽的芯片间通信。

支持工业AI模型（如目标检测、时序预测、异常检测）的实时推理与闭环控制。

2. 硬件架构设计

核心组件

DSP芯片（HC3080 DSP）：

负责前端数据预处理（滤波、特征提取、降噪）。

低功耗、高能效的定点/浮点运算。

HC3080-SRIO-PCIE3X16‌板卡是一款以高性能HC3080 DSP为核心的双路SRIO PCIe3.0x16数据采集与处理板卡。

类别	参数
主控芯片	HC3080 DSP，8×向量核 + 4×RASP核 + 4×AI核，主频1.25GHz，集成8MB SRAM。
内存	双通道DDR4-3200 ，每组4GByte，64bit宽度
存储	32MB NOR Flash ，固件程序存储
PCIe接口	PCIe3.0 x16, 或者PXIe接口
SRIO接口	双路4x SRIO 3.0
自研编译器	支持C/C++编程，便于用户进行自定义算法开发。
驱动与API	提供Linux/WinDriver驱动包及SRIO/PCIE/DDR4控制接口封装，简化开发流程。
工作温度	-40℃ ~ +85℃

GPU芯片（如NVIDIA Jetson AGX Orin）：

执行深度学习模型推理（如ResNet、LSTM、Transformer轻量化模型）。

利用CUDA/cuDNN加速矩阵运算。

GPU	搭载 Tensor Core 的 512 核 Volta GPU
CPU	8 核 ARM v8.2 64 位 CPU、8 MB L2 + 4 MB L3
内存	32 GB 256 位 LPDDR4x | 137 GB/秒
存储	32 GB eMMC 5.1
M.2 Key M	1路 NVMe  PCIeX4

DSP 与FPGA通过 PCIe3.0X8互联

RapidIO互联：

芯片间采用RapidIO 4x/8x接口（带宽达16/32 Gbps），替代PCIe，降低传输延迟（微秒级）。

支持多主设备互联（如多DSP+多GPU协同），扩展计算资源。

工业级FPGA（可选）：

作为协处理器，用于协议转换（如Camera Link→RapidIO）或硬件级逻辑加速。

典型拓扑

[工业传感器/摄像头]

      ↓ 数据采集

[前端预处理DSP集群] --RapidIO--> [GPU计算集群]

      ↓ 预处理结果

[实时控制模块] ←---反馈调节

3. 软件栈算法分层优化：

3.1 DSP层：

使用DSP专用库（如TI C66x DSPLIB）优化信号处理算法（FFT、FIR滤波）。

支持FFT/IFFT、FIR、相关、向量运算、矩阵运算、排序、通道拆分和基本数学运算等9大类共32种信号处理算法硬件加速

序号	算法种类	算子类型	说明
1	FFT/IFFT	FFT、IFFT	点数：8-1M
2	FIR	复数FIR、实数FIR、 多普勒复数FIR、多 普勒实数FIR	点数：8-128K 阶数：8-128
3	相关	互相关、自相关	点数16～64K
4	向量运算	向量加／减法、向量 点乘、向量共轭	点数：1-1M
5		向量乘法	点数：1-1M、支持复向量、实向量
6		向量求和／均值／模均 值	点数：8-1M、支持复向量、实向量
7	矩阵运算	矩阵协方差	最大支持到256x8K
8		矩阵求逆	支持LU分解、cholesky分解
9		矩阵乘法	矩阵A行数：1-2K，矩阵A列数／B行数：1-8K，
10		广义内积	矩阵A：MxN，矩阵B：MxM
11		加权	矩阵A：1xM，矩阵B：MxN
12	排序	寻最值	点数8-32K，支持寻最大／最小值
13		全排序	点数8-32K，支持升序／降序全排序
14		筛选	点数8-32K
15	基本数学 运算	除法	点数8-1M
16		求模	点数8-1M
17		定浮转换	点数8-1M
18		EXP(jφ)	点数8-1M 输入弧度
19		Sin/Cos	点数8-1M输入弧度、Sin／Cos可选
20		复倒数	点数8-1M
21		SQRT、1/SQRT	点数8-1M
22	通道拆分	通道拆分	距离采样点数：8-1M 通道数：4-128（偶数）

3.2 GPU层：

采用TensorRT、cuDNN等框架优化AI模型，利用流处理器（SM）并行化计算。基于CUDA 深度学习框架支持如下软件功能

(1) TensorFlow / PyTorch

功能：通用深度学习框架，支持GPU加速的模型训练与推理。

工业应用：

预测性维护：LSTM/Transformer模型分析振动/温度时序数据。

缺陷检测：CNN模型（如ResNet、EfficientNet）检测产品表面缺陷。

机器人控制：强化学习（RL）模型实现复杂动作规划。

优势：生态完善，支持分布式训练和模型导出（如TensorFlow Serving）。

(2) Keras

特点：高层API封装，适合快速原型开发。

工业场景：轻量化模型部署（如TensorFlow Lite GPU Delegate）。

 (3)   计算机视觉库- NVIDIA DALI

功能：基于CUDA的高性能数据加载与预处理库。

工业应用：

图像增强（旋转、裁剪、归一化）加速。

支持多模态数据（图像+传感器数据）流水线。

优势：减少CPU-GPU数据传输瓶颈，吞吐量提升3-10倍。

(4)  计算机视觉库-OpenCV CUDA模块

功能：OpenCV的GPU加速版本，支持传统计算机视觉算法。

工业应用：

实时图像滤波（高斯滤波、直方图均衡化）。

特征提取（HOG、SIFT）与目标跟踪（CAMShift）。

局限性：深度学习能力弱于专用框架。

(5) Halcon

特点：工业视觉专用库，支持CUDA加速。

工业场景：

机器视觉定位（模板匹配、几何测量）。

光学字符识别（OCR）与缺陷检测。

 (6) 工业AI专用库TensorRT

功能：NVIDIA的高性能推理优化器，支持模型量化（INT8/FP16）。

工业应用：

部署轻量化模型（如YOLOv5-Tiny、MobileNet）。

实时推理吞吐量可达数百FPS。

优势：低延迟、高能效，适合边缘计算。

(7) 工业AI专用库-NVIDIA RAPIDS

功能：GPU加速的数据科学库（cuDF、cuML、cuGraph）。

工业应用：

时序数据分析（cuTimeSeries）。

工业大数据聚类（cuML K-Means）与回归预测。

(8) 工业AI专用库-Intel oneAPI（兼容CUDA）

功能：跨架构的工业级AI工具包（支持CUDA和oneDNN）。

工业场景：生产质量检测（ONNX模型优化）。

4. 模型优化与部署工具

(1) ONNX Runtime

功能：跨框架模型部署，支持CUDA加速推理。

工业应用：统一部署不同框架（如PyTorch→ONNX→TensorRT）。

(2) OpenVINO

特点：英特尔推理引擎，部分模型可通过CUDA兼容。

工业场景：工业视觉模型（如检测、分类）部署。

5. 工业场景案例

场景 常用算法 GPU库/工具

缺陷检测 CNN、YOLO、U-Net TensorFlow, PyTorch, TensorRT

预测性维护 LSTM、Transformer PyTorch, RAPIDS

机器人视觉引导 ORB-SLAM、PointNet OpenCV CUDA, PyTorch3D

生产质量控制 Faster R-CNN、SSD Detectron2, OpenVINO

6. 选择建议

需求匹配：

若需快速开发，优先选择PyTorch/TensorFlow + TensorRT。

若需传统视觉算法加速，选择OpenCV CUDA或Halcon。

性能优化：

使用DALI优化数据加载，TensorRT优化推理。

生态兼容性：

工业协议兼容性（如OPC UA）需结合具体硬件平台（如NVIDIA Jetson、DGX）。

7. 注意事项

模型轻量化：工业实时场景需平衡精度与速度（如知识蒸馏、通道剪枝）。

硬件限制：部分老旧GPU（如Fermi架构）不支持最新CUDA特性。

多模态数据：时序+图像融合任务需自定义CUDA内核（如CUDA C++编程）。

通过上述库的组合，可构建高性能的工业AI解决方案，满足从边缘计算到云端的全栈需求。

3.3 RapidIO驱动与中间件：

开发定制化的RapidIO通信协议栈，支持零拷贝（Zero-copy）数据传输。

设计任务调度器，动态分配DSP和GPU任务负载（如通过OpenMP或MPI）。

实时操作系统（RTOS）：

在DSP端部署RTOS（如TI RTOS、FreeRTOS），保证关键任务确定性执行。

GPU端结合Linux实时补丁（如PREEMPT-RT）降低调度抖动。

4. 关键技术突破

低延迟传输：

RapidIO的Packet Switching机制减少总线争用，结合DMA实现硬件级数据搬运。

数据流水线设计：DSP预处理与GPU推理重叠执行（Pipeline）。

异构协同计算：

任务分割策略：

将数据预处理（DSP）与模型计算（GPU）解耦，通过RapidIO DMA实现零拷贝传输。

动态负载均衡：

根据DSP和GPU的实时负载调整任务分配（如基于优先级的调度算法）。

工业场景适配：

模型轻量化：通过知识蒸馏、量化（INT8/FP16）压缩AI模型，适配GPU算力。

硬件容错：设计双机热备和RapidIO链路冗余，保障99.999%可用性。

5. 典型应用案例

缺陷检测：

DSP预处理（图像去噪、ROI提取）→ GPU运行YOLOv7-Tiny模型 → 输出缺陷坐标。

端到端延迟：<5ms（含数据传输）。

机器人运动控制：

DSP实时处理关节编码器信号 → GPU计算逆运动学模型 → 生成控制指令。

预测性维护：

DSP分析振动信号频谱 → GPU运行LSTM模型预测设备剩余寿命。

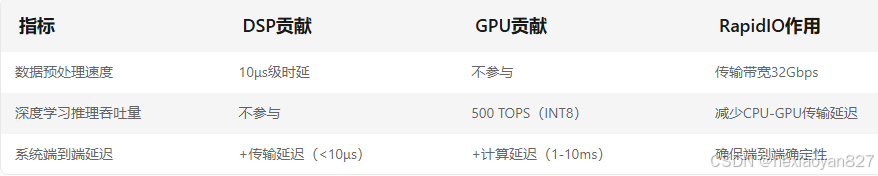

6. 性能评估指标

7. 方案优势

低延迟：RapidIO的硬件直连特性比传统PCIe更适用于实时场景。

高能效比：DSP和GPU分工协作，整体功耗低于纯GPU方案。

扩展性：支持多DSP+多GPU集群，适应更大规模数据处理需求。

8. 挑战与改进方向

生态兼容性：需开发RapidIO与CUDA生态的桥接工具链。

调试复杂度：异构系统需要不同的开发平台进行软件，算法分割和代码工具带来挑战。

成本优化：DSP+GPU构建固定成本的实时计算服务器， FPGA+AD或者图像进行灵活设计为SRIO适配器或者控制板。

该方案已在工业机器人、智能电网等领域落地，未来可结合边缘计算与5G进一步扩展应用范围。在电力智能变电站，核工业发电厂，高能物理粒子加速中心，汽车自动化工厂，半导体产线，船舶自动驾驶，盾构机大卡车，都有很大机会。
