序言

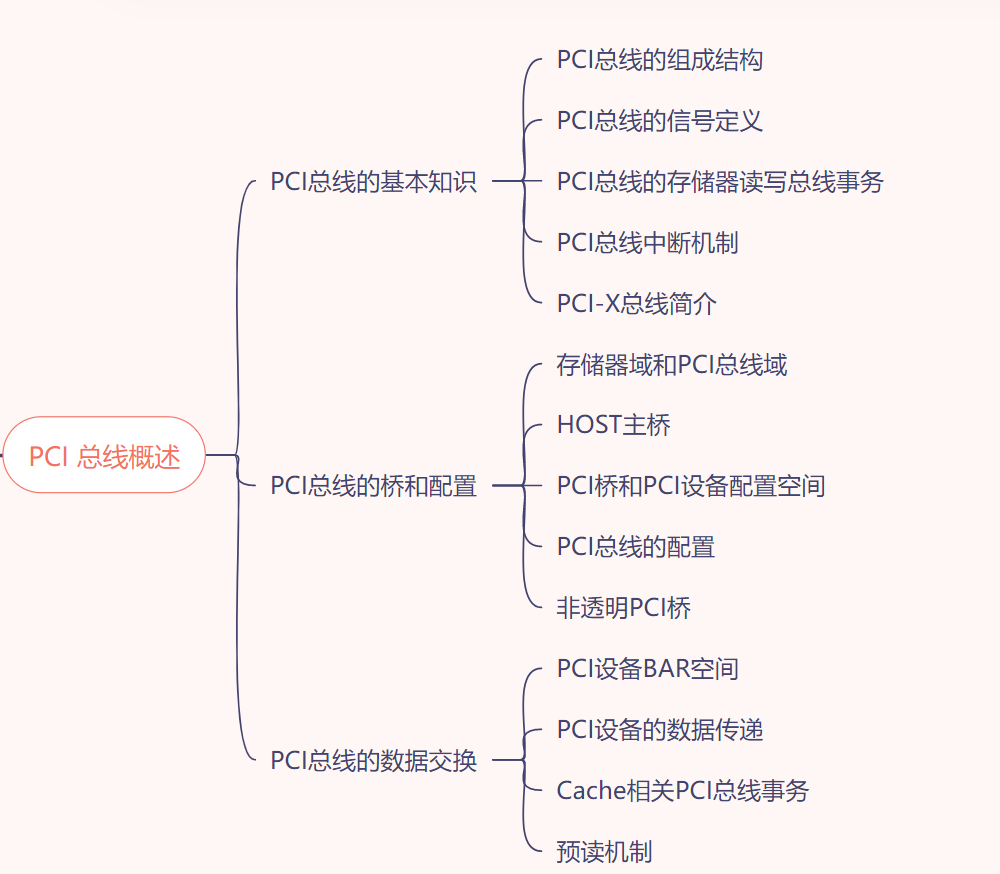

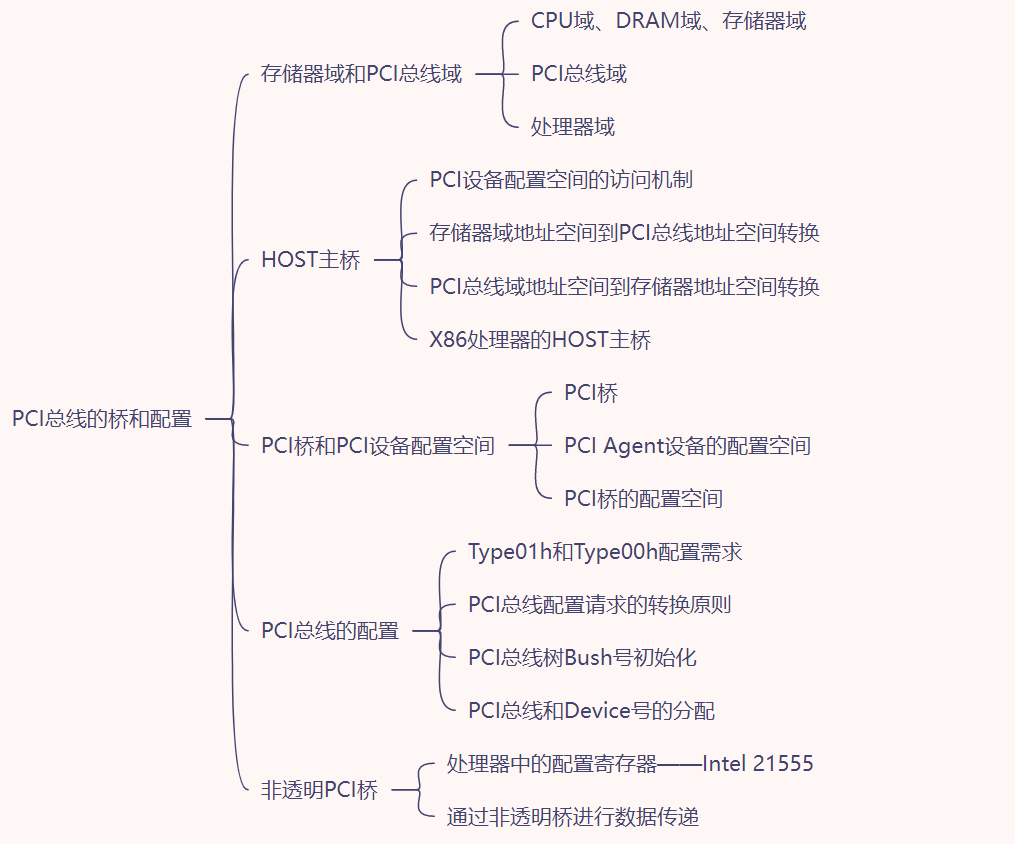

接续前章内容，本章继续讲述 PCI 总线概述的第二部分——PCI 总线的桥和配置。
如果需要进一步了解前一章节内容，可以访问：PCIe体系结构学习入门——PCI总线概述（一）PCI 总线的基础知识

在 PCI 体系结构中，含有两类桥，一类是 HOST 主桥，另一类是 PCI 桥。在每一个 PCI 设备中(包括 PCI 桥)都含有一个配置空间。这个配置空间由 HOST 主桥 管理，而 PCI 桥 可以转发来自 HOST 主桥 的配置访问。在 PCI 总线中，PCI Agent 设备 使用的配置空间与 PCI桥 使用的配置空间有些差别，但这些配置空间都是由处理器通过 HOST 主桥 管理的。

存储器域和 PCI 总线域

前一章节有提到处理器在访问存储器域地址和 PCI 域地址是不一样的。

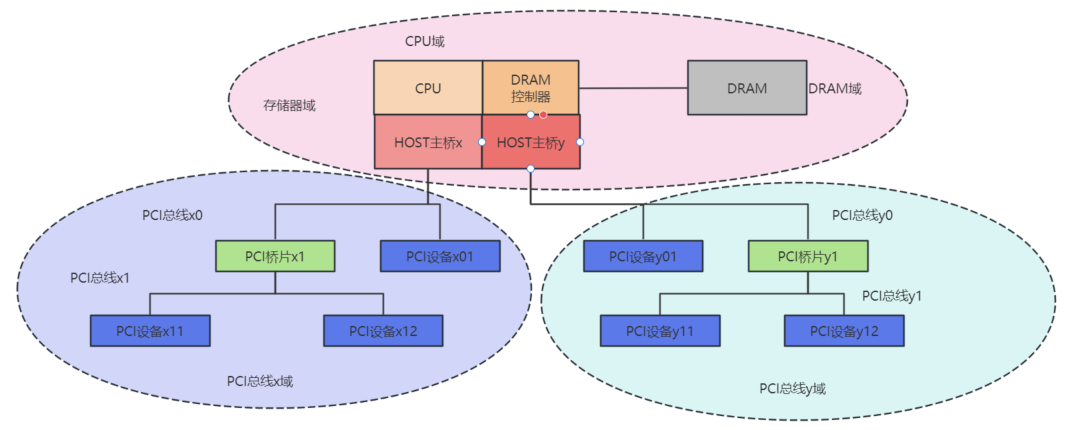

在一个处理器系统中，存在 PCI 总线域与存储器域，深入理解这两个域的区别是理解 HOST 主桥 的关键所在。在一个处理器系统中，存储器域、PCI 总线域 与 HOST 主桥 的关系如上图所示。

图中的处理器系统由一个 CPU、一个 DRAM 控制器 和两个 HOST 主桥 组成。在这个处理器系统中，包含 CPU 域、DRA
