非隔离电源芯片WT5104

非隔离电源芯片 WT5104 介绍

WT5104 是一款超高效且高精度的非隔离降压开关电源恒压控制驱动芯片，在各类电源转换场景中提供5V辅助电源供电发挥着重要作用。
一、芯片特点
高集成度：内部集成 800V 功率 MOSFET，极大减少了外围元件数量。这不仅简化了电路设计流程，还降低了整体成本，同时节省了电路板空间，让产品设计更具紧凑性与便捷性。
稳定的恒压控制：采用恒压控制模式，面对 85VAC - 265VAC 的宽范围输入电压波动，都能稳定输出 5V 电压，为负载提供稳定可靠的电源，保障设备稳定运行。
灵活工作模式：系统可在 CCM（连续导通模式）和 DCM（不连续导通模式）下工作，能根据不同的应用场景和负载需求自动切换，实现高效的能量转换。
完善的保护功能：内置 VCC 钳位、欠压保护、输出短路保护、电感过电流保护以及过温保护等多重保护机制。全方位保障芯片和负载安全，提高了电路的可靠性和稳定性，降低设备故障风险。
低待机功耗：待机功耗小于 65mW，符合当下节能环保的发展理念，有效降低能源消耗。
良好的音频特性：采用特有的 PFM（脉冲频率调制）控制方式，改善音频特性，减少电磁干扰，避免对其他电子设备产生信号干扰。
二、应用场景
智能家居领域：可用于智能插座、智能门锁、智能传感器等设备，为这些设备稳定提供 5V 电源，助力智能家居系统稳定运行。
小家电产品：电饭煲、微波炉、电风扇等小家电的控制电路和显示面板等，通常需要 5V 电源供电，WT5104 能够很好地满足需求。
工业控制场景：在部分工业控制设备中，需要将 220V 交流电转换为 5V 直流电，为控制器、传感器等提供电源，WT5104 可在此类场景中发挥作用。
其他领域：还适用于非隔离辅助电源、MCU 单片机供电、LED 驱动照明以及电机驱动等领域。
三、电路设计要点
输入电路：220V 交流电需先经过整流桥整流，将交流电转换为脉动直流电。要依据电路功率和电流需求选择整流桥，确保其能承受 220V 输入电压和足够电流。
滤波电容：在整流桥输出端连接滤波电容，平滑脉动直流电，减少电压纹波。滤波电容容值需根据电路需求选择，并非越大越好，要综合考虑成本和体积因素。

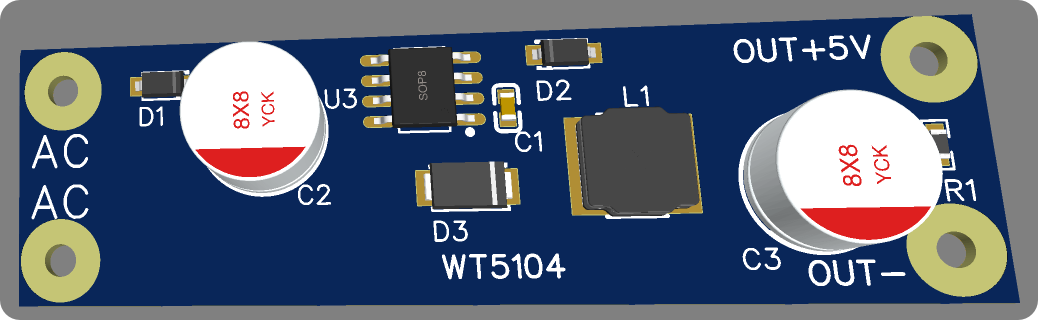

芯片连接：严格按照 WT5104 的引脚定义，正确连接各个引脚。输入引脚接整流滤波后的直流电压，输出引脚接负载和输出滤波电容，芯片接地引脚要良好接地。
输出电路：在芯片输出端连接输出滤波电容，进一步平滑输出电压，减少纹波。同时，根据负载电流需求，选择合适的电感元件，电感参数需依据芯片数据手册和实际应用需求确定。
保护电路：尽管 WT5104 已内置多种保护功能，但实际应用中，还可根据需要添加额外保护电路，如过压保护、过流保护等，进一步提高电路的可靠性和安全性。
