我们在分析Windows自带的一些程序时,常常发现有的程序,如notepad,他的IAT表在文件加载内存前已经完成绑定,存储了函数的地址。这样做可以使得程序是无需修改IAT表而直接启动,这时程序启动速度变快。但这种方式只适用于dll按照预先设定ImageBase装载而不重分配的情况
当dll没有按照预先设定的ImageBase进行装载,IAT表在文件加载内存前进行绑定就会出现问题了
为了判断一个程序的IAT是否在加载内存前就已经进行了绑定,PE的导入表中提供了TimeDateStamp时间戳成员变量:当该值为0时,表示该导入表对应的IAT表在加载内存前尚未绑定。当该值为-1时,表示该导入表对应的IAT表加载内存前已经绑定。而真正绑定的时间存储在绑定导入表中
绑定导入表
绑定导入表:用于存储已经绑定(即完成绑定导入)的外部函数的信息。一个绑定导入表对应一个dll,通常存在于Windows操作系统自带的程序中,但在win10以后操作系统中,其自带的程序已经很少有绑定导入表了,逐渐被弃用
定位
通过数据目录的第12个结构我们便可以定位到绑定导入表地址:
当有绑定导入表时,其起始地址是在节表后面,因此在新增节的时候,节表后面的数据不建议更改
结构
绑定导入表的结构如下:
struct _IMAGE_BOUND_IMPORT_DESCRIPTOR{ DWORD TimeDateStamp; WORD OffsetModuleName; WORD NumberOfModuleForwarderRefs;
};
DWORD TimeDateStamp:时间戳,表示IAT表绑定的真正时间
操作系统通过程序使用到的DLL对应的绑定导入表结构中TimeDateStamp和该DLL的可选PE头中的TimeDateStamp进行对比判断dll在绑定IAT表以后是否发生修改:
如果两个时间戳一样:DLL的创建时间和把DLL中的函数绝对地址绑定到IAT表的时间是一样,表明在绑定IAT表以后,DLL没有更新或者修改。
如果两个时间戳不一样:DLL在创建以后被更新或者修改了,此时绑定到IAT表中的函数地址可能出现错误。这是由于DLL中的函数地址可能变了,但绑定到IAT中的数据可能是以前的函数地址
WORD OffsetModuleName:该值加上所有绑定导入表中的第一个绑定导入表的RVA表示该绑定导入表对应的DLL的名称的RVA
WORD NumberOfModuleForwarderRefs:一个dll可能依赖于其他的dll,该值表示该dll依赖的其他的dll的数量。有多少dll,绑定导入表后就紧跟着多少_IMAGE_BOUND_FORWARDER_REF结构
_IMAGE_BOUND_FORWARDER_REF结构如下:
struct _IMAGE_BOUND_FORWARDER_REF { DWORD TimeDateStamp; //时间戳 WORD OffsetModuleName; //对应DLL的名字WORD Reserved; //保留(未使用)
};
TimeDataStamp:和绑定导入表结构中的TimeDateStamp含义和用途是一样的
OffsetModuleName:和绑定导入表结构中的OffsetModuleName含义和用途是一样的
Reserved:保留字段(未使用),没有任何含义

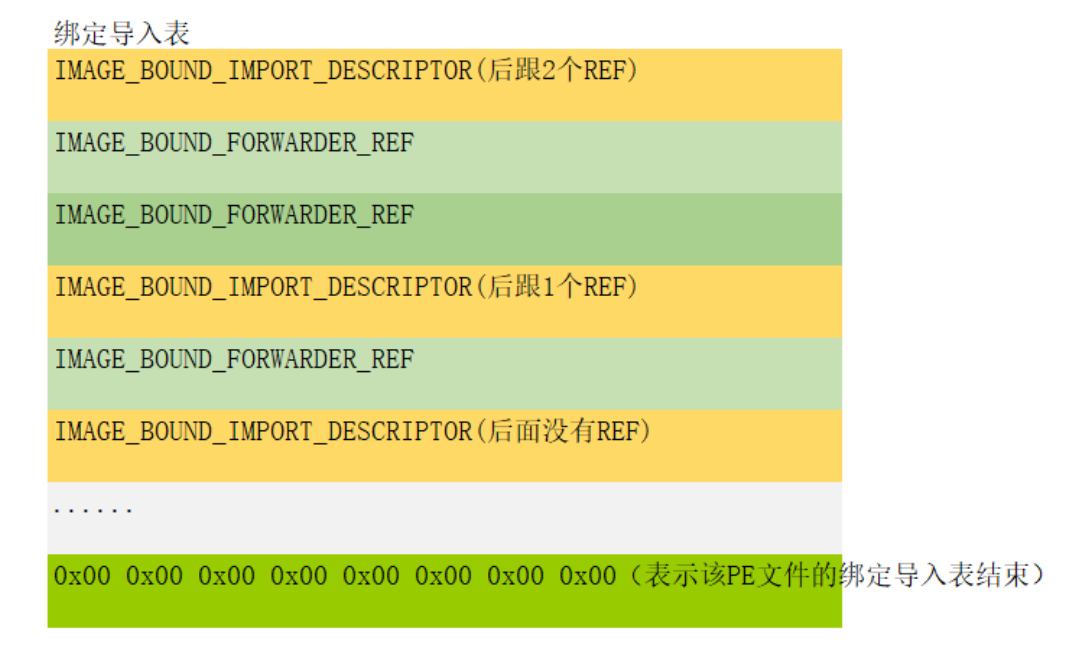

绑定导入表的文件分布如下:
当有sizeof(_IMAGE_BOUND_IMPORT_DESCRIPTOR)个0,表示绑定导入表结束
