一、MOS 驱动电流的计算方法

MOS 管在开关时，驱动电路主要是给栅极充放电。栅极电流 不是用来维持电流，而是用来克服电容的充放电需求，尤其是总栅极电荷 Qg。

驱动电流估算公式如下：

I_drive = Qg × f_sw（Qg：总栅极电荷（单位：nC）——数据手册中可查  f_sw：开关频率）

假设一个MOS管的数据手册上写着：

Qg = 50nC（在 Vgs = 10V 条件下）   ；      f_sw = 900kHz

则所需的平均驱动电流为：   I_drive = 50nC × 900kHz = 45mA

但这只是平均电流，实际上是脉冲电流。因为MOS管开关时电流是突发性的。

更严谨的设计，会参考峰值栅极电流：    I_peak = C_iss × (dV/dt)

或者直接从驱动时间考虑：    I_drive = Qg / t_rise

比如希望 50nC 的栅极电荷在 50ns 内完成：I_drive = 50nC / 50ns = 1A

所以你会看到很多驱动芯片能提供 1~4A 峰值电流，就是为了在几十纳秒内快速推动Qg。

二、驱动电流太小 or 太大的影响

驱动电流	影响
太小	栅极充放电慢，导致MOS在“线性区”停留时间变长，开关损耗大，器件发热大，效率低，甚至烧毁
太大	可能产生过冲、振铃严重，PCB布线电感影响大，EMI增加，栅极易被击穿，驱动芯片超载

所以：驱动电流不是越大越好，而是需要合适匹配Qg 和开关速度，还要考虑电路的阻尼和EMI设计。

三、如何在数据手册上查找相关信息

打开MOS管的数据手册，重点看以下几个参数：

参数名	意义
Qg (Total Gate Charge)	MOS完全导通所需的电荷（nC）
Qgs / Qgd	栅源、栅漏之间的电荷，对开关速度影响大
C_iss / C_gs	输入电容，和Qg有关
Vgs(th)	栅源阈值电压
Rds(on)	导通电阻，不直接影响驱动但影响发热

总结一句话：

驱动电流 = Qg / t_sw 或 Qg × f_sw
既要足够大保证快速开关，避免损耗；也要不过大避免震荡和EMI，适配驱动芯片输出能力

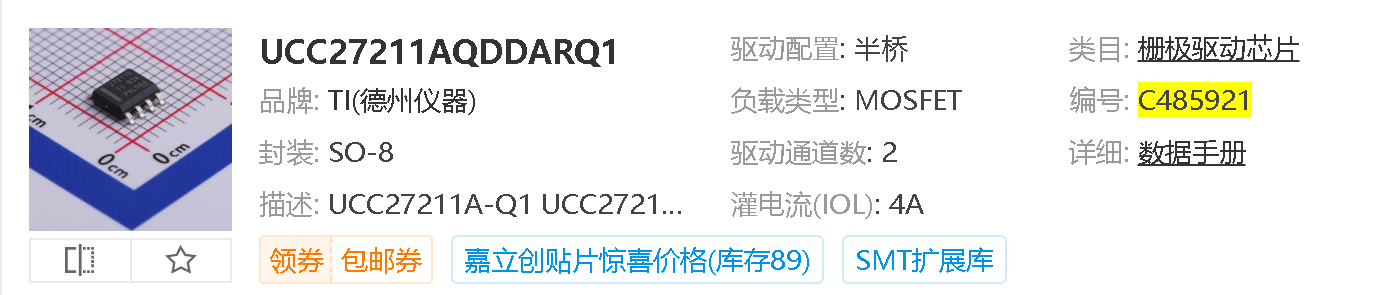

一款4A的灌电流的栅极驱动芯片：

3.7A 输出拉电流、4.5A 输出灌电流

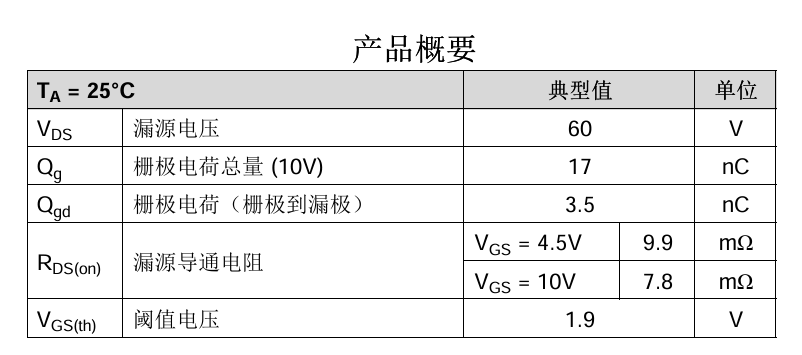

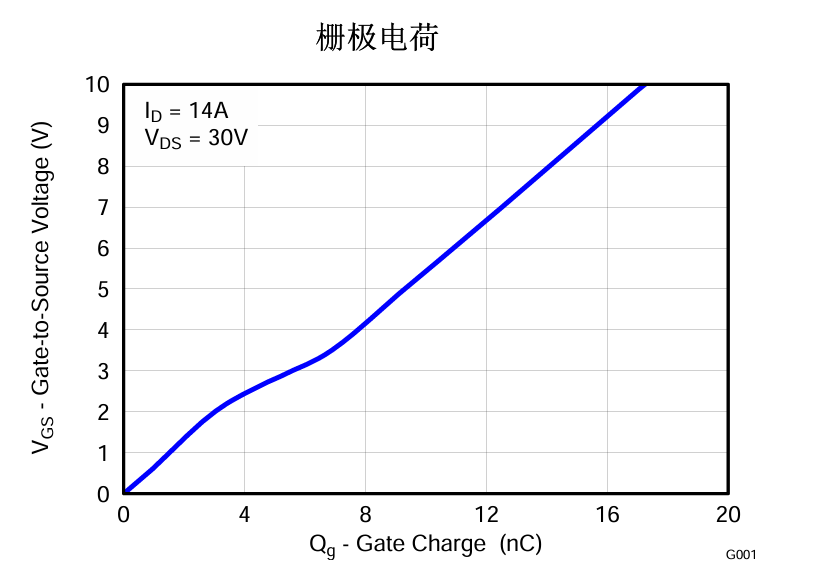

低寄生电容的MOS:

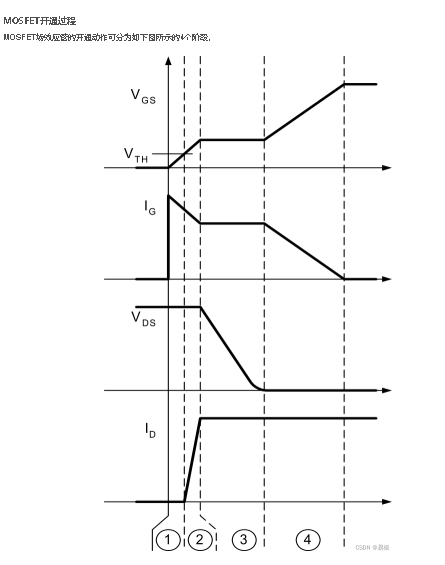

MOS的导通特性：(画一下MOSFET的开关过程)

MOS的导通受到寄生电容的影响。
