MySQL性能优化（三）Buffer Pool实现原理

文章目录

- 1.回顾缓冲池 Buffer Pool
- 2.配置Buffer Pool的大小
- 3.Buffer Pool：数据结构
- - 3.1.磁盘数据结构：数据页
  - 3.2.缓冲池数据结构：数据页(缓存页)
  - 3.3.缓存页对应的描述信息
- 4.Buffer Pool：初始化
- 5.Buffer Pool：free链表
- 6.Buffer Pool：flush链表
- 7.Buffer Pool：淘汰缓存页
- - 7.1.缓存命中率
  - 7.2.LRU链表
  - 7.3.预读机制/全盘扫描
  - 7.4.冷热分离LRU
  - 7.5. 热数据LRU移动
  - 7.6. 冷数据LRU刷盘
- 8.多个Buffer Pool优化并发能力
- - 8.1.chunk机制支持动态调整buffer pool
  - 8.2.Buffer pool总内存应该设置多少？
  - 8.3.Buffer pool应该设置多少个？

1.回顾缓冲池 Buffer Pool

我们来看看下面这个更新SQL的流程图，不管流程多么复杂，有一点可以肯定的，最终数据落地，是落地在磁盘文件上。但是我们在对数据库执行增删改操作的时候，不可能直接更新磁盘上的数据的，因为如果你对磁盘进行随机读写操作，那速度是相当的慢，随便一个大磁盘文件的随机读写操作，可能都要几百毫秒。如果要是那么搞的话，可能你的数据库每秒也就只能处理几百个请求了！
在这里插入图片描述
实际上我们对数据库执行增删改操作的时候，实际上主要都是针对内存里的Buffer Pool中的数据进行的，也就是你实际上主要是对数据库的内存里的数据结构进行了增删改。同时配合了后续的redo log、刷磁盘等机制和操作。所以Buffer Pool就是数据库的一个内存组件，里面缓存了磁盘上的真实数据，然后我们的Java系统对数据库执行的增删改操作，其实主要就是对这个内存数据结构中的缓存数据执行的。

2.配置Buffer Pool的大小

因为Buffer Pool本质其实就是数据库的一个内存组件，你可以理解为他就是一片内存数据结构，所以这个内存数据结构肯定是有一定的大小的，不可能是无限大的。这个Buffer Pool默认情况下是128MB，还是有一点偏小了，我们实际生产环境下完全可以对Buffer Pool进行调整

比如我们的数据库如果是16核32G的机器，那么你就可以给Buffer Pool分配个2GB的内存，使用下面的配置就可以了。

nnodb_buffer_pool_size = 2147483648

我们可以先查看下我们innodb_buffer_pool_size的大小，执行如下SQL，可以发现为134217728
134217728 /1024 / 1024 =128M

show global variables like 'innodb_buffer_pool_size';

在这里插入图片描述
设置大小

SET GLOBAL innodb_buffer_pool_size= 32423423

3.Buffer Pool：数据结构

3.1.磁盘数据结构：数据页

现在我们知道了数据库中一定有一片内存区域是Buffer Pool了，那么我们的数据是如何放在BufferPool中的？
我们都知道数据库的核心数据模型就是表+字段+行的概念，也就是说我们都知道数据库里有一个一个的表，一个表有很多字段，然后一个表里有很多行数据，每行数据都有自己的字段值。所以大家觉得我们的数据是一行一行的放在Buffer Pool里面的吗？
这就明显不是了，实际上MySQL对数据抽象出来了一个数据页的概念，他是把很多行数据放在了一个数据页里，也就是说我们的磁盘文件中就是会有很多的数据页，每一页数据里放了很多行数据，如下图所示。
在这里插入图片描述

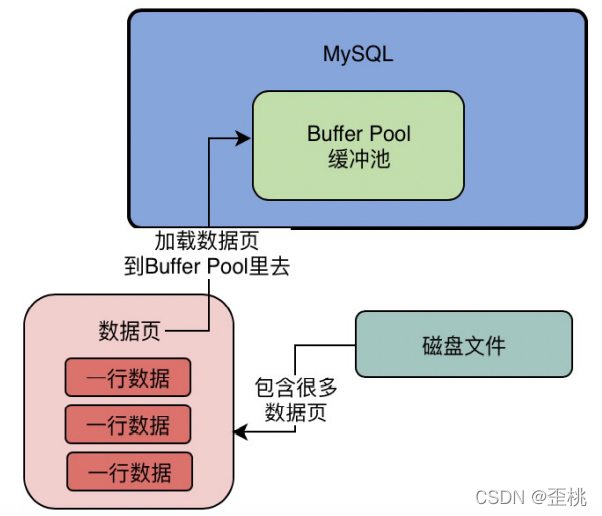

所以实际上假设我们要更新一行数据，此时数据库会找到这行数据所在的数据页，然后从磁盘文件里把这行数据所在的数据页直接给加载到Buffer Pool里去也就是说，Buffer Pool中存放的是一个一个的数据页，如下图。
在这里插入图片描述

3.2.缓冲池数据结构：数据页(缓存页)

实际上默认情况下，磁盘中存放的数据页的大小是16KB，也就是说，一页数据包含了16KB的内容。
而Buffer Pool中存放的一个一个的数据页，我们通常叫做缓存页，因为毕竟Buffer Pool是一个缓冲池，里面的数据都是从磁盘缓存到内存去的。而Buffer Pool中默认情况下，一个缓存页的大小和磁盘上的一个数据页的大小是一一对应起来的，都是16KB。
在这里插入图片描述

3.3.缓存页对应的描述信息

对于每个缓存页，他实际上都会有一个描述信息，这个描述信息大体可以认为是用来描述这个缓存页的。比如包含如下的一些东西：这个数据页所属的表空间、数据页的编号、这个缓存页在Buffer Pool中的地址以及别的一些杂七杂八的东西。每个缓存页都会对应一个描述信息，这个描述信息本身也是一块数据，在Buffer Pool中，每个缓存页的描述数据放在最前面，然后各个缓存页放在后面。
在这里插入图片描述
Buffer Pool中的描述数据大概相当于缓存页大小的5%左右，也就是每个描述数据大概是800个字节左右的大小，然后假设你设置的buffer pool大小是128MB，实际上Buffer Pool真正的最终大小会超出一些，可能有个130多MB的样子，因为他里面还要存放每个缓存页的描述数据。

4.Buffer Pool：初始化

数据库只要一启动，就会按照你设置的Buffer Pool大小，稍微再加大一点，去找操作系统申请一块内存区域，作为Buffer Pool的内存区域。然后当内存区域申请完毕之后，数据库就会按照默认的缓存页的16KB的大小以及对应的800个字节左右的描述数据的大小，在Buffer Pool中划分出来一个一个的缓存页和一个一个的他们对应的描述数据。然后当数据库把Buffer Pool划分完毕之后，看起来就是之前我们看到的那张图了，如下图所示
在这里插入图片描述
只不过这个时候，Buffer Pool中的一个一个的缓存页都是空的，里面什么都没有，要等数据库运行起来之后，当我们要对数据执行增删改查的操作的时候，才会把数据对应的页从磁盘文件里读取出来，放入Buffer Pool中的缓存页中。

5.Buffer Pool：free链表

当你的数据库运行起来之后，你肯定会不停的执行增删改查的操作，此时就需要不停的从磁盘上读取一个一个的数据页放入Buffer Pool中的对应的缓存页里去，把数据缓存起来，那么以后就可以对这个数据在内存里执行增删改查了。
但是此时在从磁盘上读取数据页放入Buffer Pool中的缓存页的时候，必然涉及到一个问题，那就是哪些缓存页是空闲的？因为默认情况下磁盘上的数据页和缓存页是一一对应起来的，都是16KB，一个数据页对应一个缓存页。所以我们必须要知道Buffer Pool中哪些缓存页是空闲的状态。

free链表，他是一个双向链表数据结构，这个free链表里，每个节点就是一个空闲的缓存页的描述数据块的地址，也就是说，只要你一个缓存页是空闲的，那么他的描述数据块就会被放入这个free链表中。
数据库启动的时候，可能所有的缓存页都是空闲的，因为此时可能是一个空的数据库，一条数据都没有，所以此时所有缓存页的描述数据块，都会被放入这个free链表中。
在这里插入图片描述
个free链表里面就是各个缓存页的描述数据块，只要缓存页是空闲的，那么他们对应的描述数据块就会加入到这个free链表中，每个节点都会双向链接自己的前后节点，组成一个双向链表。

free链表，他本身其实就是由Buffer Pool里的描述数据块组成的，你可以认为是每个描述数据块里都有两个指针，一个是free_pre，一个是free_next，分别指向自己的上一个free链表的节点。

对于free链表而言，只有一个基础节点是不属于Buffer Pool的，他是40字节大小的一个节点，里面就存放了free链表的头节点的地址，尾节点的地址，还有free链表里当前有多少个节点。

那么磁盘数据页如何读取到缓冲池数据页的？

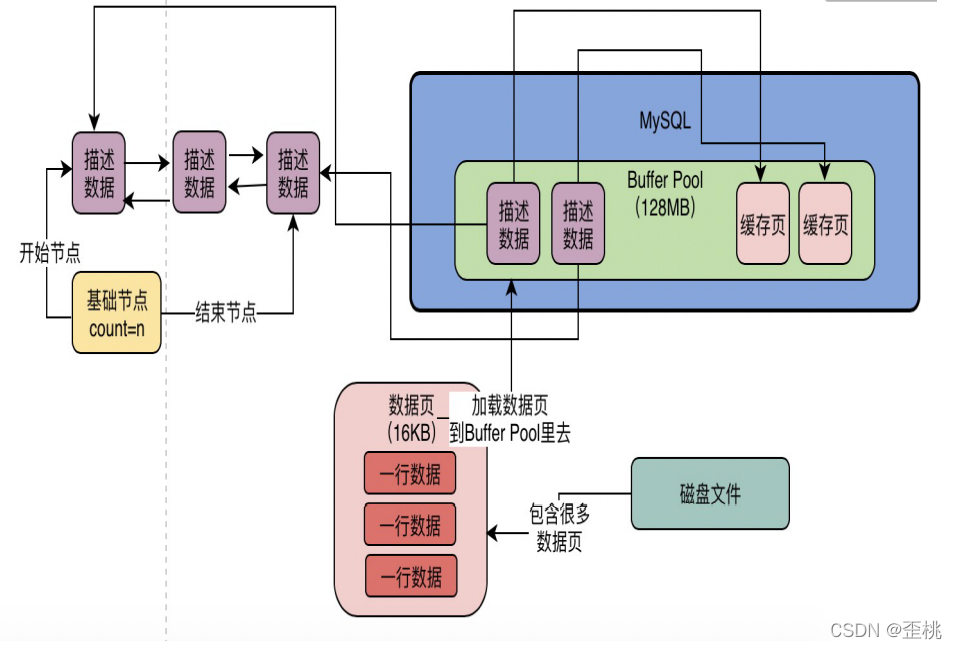

首先，我们需要从free链表里获取一个描述数据块，然后就可以对应的获取到这个描述数据块对应的空闲缓存页，我们看下图所示：
在这里插入图片描述

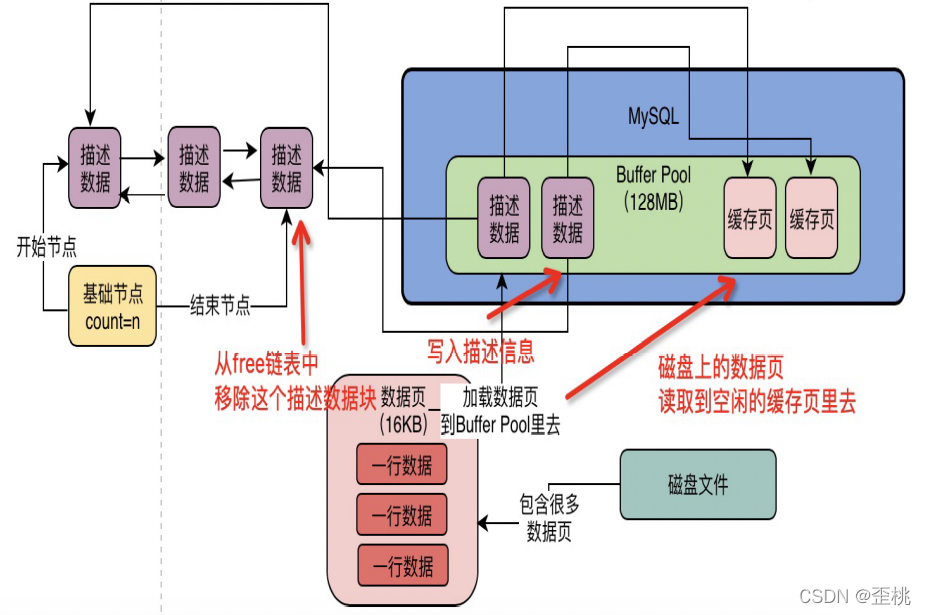

接着我们就可以把磁盘上的数据页读取到对应的缓存页里去，同时把相关的一些描述数据写入缓存页的描述数据块里去，比如这个数据页所属的表空间之类的信息，最后把那个描述数据块从free链表里去除就可以了，如下图所示：
在这里插入图片描述
我们在执行增删改查的时候，肯定是先看看这个数据页有没有被缓存，如果没被缓存就走上面的逻辑，从free链表中找到一个空闲的缓存页，从磁盘上读取数据页写入缓存页，写入描述数据，从free链表中移除这个描述数据块。但是如果数据页已经被缓存了，那么就会直接使用了。

所以其实数据库还会有一个**哈希表数据结构，他会用表空间号+数据页号，作为一个key，然后缓存页的地址作为value。**读取一个数据页到缓存之后，都会在这个哈希表中写入一个key-value对，key就是表空间号+数据页号，value就是缓存页的地址，那么下次如果你再使用这个数据页，就可以从哈希表里直接读取出来他已经被放入一个缓存页了。
在这里插入图片描述

6.Buffer Pool：flush链表

flush链表本质也是通过缓存页的描述数据块中的两个指针，让被修改过的缓存页的描述数据块，组成一个双向链表。凡是被修改过的缓存页，都会把他的描述数据块加入到flush链表中去，flush的意思就是这些都是脏页，后续都是要flush刷新到磁盘上去的，所以flush链表的结构如下图所示，跟free链表几乎是一样的。
在这里插入图片描述

7.Buffer Pool：淘汰缓存页

随着你不停的把磁盘上的数据页加载到空闲的缓存页里去，free链表中的空闲缓存页是不是会越来越少？因为只要你把一个数据页加载到一个空闲缓存页里去，free链表中就会减少一个空闲缓存页。free链表中迟早有一天会没有空闲缓存页了。就像redis一样，内存中存储的数据满了，怎么淘汰数据？

淘汰缓存页，顾名思义，你必须把一个缓存页里被修改过的数据，给他刷到磁盘上的数据页里去，然后这个缓存页就可以清空了，让他重新变成一个空闲的缓存页。
在这里插入图片描述

7.1.缓存命中率

假设现在有两个缓存页，一个缓存页的数据，经常会被修改和查询，比如在100次请求中，有30次都是在查询和修改这个缓存页里的数据。那么此时我们可以说这种情况下，缓存命中率很高。

另外一个缓存页里的数据，就是刚从磁盘加载到缓存页之后，被修改和查询过1次，之后100次请求中没有一次是修改和查询这个缓存页的数据的，那么此时我们就说缓存命中率有点低，因为大部分请求可能还需要走磁查询数据，他们要操作的数据不在缓存中。

因此，在进行缓存页淘汰的时候，命中率使我们考虑的一个原则。

7.2.LRU链表

的LRU就是Least Recently Used，最近最少使用的意思。通过这个LRU链表，我们可以知道哪些缓存页是最近最少被使用的，那么当你缓存页需要腾出来一个刷入磁盘的时候，不就可以选择那个LRU链表中最近最少被使用的缓存页了么？

假设我们从磁盘加载一个数据页到缓存页的时候，就把这个缓存页的描述数据块放到LRU链表头部去，那么只要有数据的缓存页，他都会在LRU里了，而且最近被加载数据的缓存页，都会放到LRU链表的头部去。

只要我们从磁盘加载一个数据页到缓存页的时候，就把这个缓存页的描述数据块放到LRU链表头部去，那么只要有数据的缓存页，他都会在LRU里了，而且最近被加载数据的缓存页，都会放到LRU链表的头部去。因此在进行淘汰缓存页的时候，直接在LRU链表的尾部找到一个缓存页，然后你就把LRU链表尾部的那个缓存页刷入磁盘中，然后把你需要的磁盘数据页加载到腾出来的空闲缓存页中就可以
了！
在这里插入图片描述

7.3.预读机制/全盘扫描

谓预读机制，说的就是当你从磁盘上加载一个数据页的时候，他可能会连带着把这个数据页相邻的其他数据页，也加载到缓存里去！如下所示：
在这里插入图片描述
那么这个时候，你要是把LRU链表尾部的缓存页给刷入磁盘，这是绝对不合理的，最合理的反而是把上图中LRU链表的第二个通过预读机制加载进来的缓存页给刷入磁盘和清空，毕竟他几乎是没什么人会访问的！
到底哪些情况下会触发MySQL的预读机制呢？

innodb_read_ahead_threshold

有一个参数是innodb_read_ahead_threshold，他的默认值是56，意思就是如果顺序的访问了一个区里的多个数据页，访问的数据页的数量超过了这个阈值，此时就会触发预读机制，把下一个相邻区中的所有数据页都加载到缓存里去。

innodb_random_read_ahead

如果Buffer Pool里缓存了一个区里的13个连续的数据页，而且这些数据页都是比较频繁会被访问的，此时就会直接触发预读机制，把这个区里的其他的数据页都加载到缓存里去，这个机制是通过参数innodb_random_read_ahead来控制的，他默认是OFF，也就是这个规则是关闭的.

全表扫描
是类似如下的SQL语句：SELECT * FROM USERS，此时他没加任何一个where条件，会导致他直接一下子把这个表里所有的数据页，都从磁盘加载到Buffer Pool里去。

7.4.冷热分离LRU

上面所说的这些问题都是因为所有缓存页都混在一个LRU链表里，才导致的。真正MySQL在设计LRU链表的时候，采取的实际上是冷热数据分离的思想。
真正的LRU链表，会被拆分为两个部分，一部分是热数据，一部分是冷数据，这个冷热数据的比例是由innodb_old_blocks_pct参数控制的，他默认是37，也就是说冷数据占比37%。第一次被加载了数据的缓存页，都会不停的移动到冷数据区域的链表头部。
在这里插入图片描述

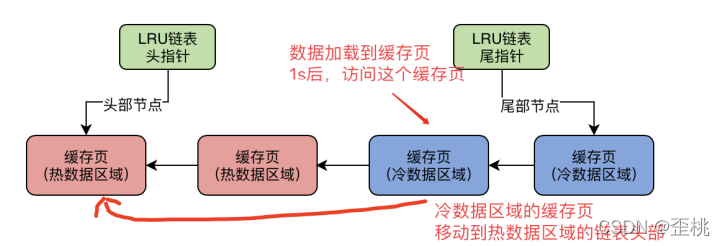

MySQL设定了一个规则，他设计了一个innodb_old_blocks_time参数，默认值1000，也就是1000毫秒。假设你加载了一个数据页到缓存去，然后过了1s之后你还访问了这个缓存页，说明你后续很可能会经常要访问它，这个时间限制就是1s，因此只有1s后你访问了这个缓存页，他才会给你把缓存页放到热数据区域的链表头部去。
在这里插入图片描述
综上，我们知道了在淘汰缓存的时候，一定是优先淘汰冷数据区域几乎不怎么被访问的缓存页

7.5. 热数据LRU移动

接着我们来看看LRU链表的热数据区域的一个性能优化的点，就是说，在热数据区域中，如果你访问了一个缓存页，是不是应该要把他立马移动到热数据区域的链表头部去？如果这样的话，是不是这么频繁的进行移动是不是性能也并不是太好?

当并发量大的时候，因为要加锁，会存在锁竞争，每次移动显然效率就会下降。因此 MySQL 针对这一点又做了优化，如果一个缓存页处于热数据区域，且在热数据区域的前 1/4 区域（注意是热数据区域的 1/4，不是整个链表的 1/4），那么当访问这个缓存页的时候，就不用把它移动到热数据区域的头部；如果缓存页处于热数据的后 3/4 区域，那么当访问这个缓存页的时候，会把它移动到热数据区域的头部。

举个例子，假设热数据区域的链表里有100个缓存页，那么排在前面的25个缓存页，他即使被访问了，也不会移动到链表头部去的。但是对于排在后面的75个缓存页，他只要被访问，就会移动到链表头部去。这样的话，他就可以尽可能的减少链表中的节点移动了

7.6. 冷数据LRU刷盘

首先第一个时机，并不是在缓存页满的时候，才会挑选LRU冷数据区域尾部的几个缓存页刷入磁盘，而是有一个后台线程，他会运行一个定时任务，这个定时任务每隔一段时间就会把LRU链表的冷数据区域的尾部的一些缓存页，刷入磁盘里去，清空这几个缓存页，把他们加入回free链表去！所以实际上在缓存页没用完的时候，可能就会清空一些缓存页了，我们看下面的图示
在这里插入图片描述

8.多个Buffer Pool优化并发能力

MySQL同时接收到了多个请求，他自然会用多个线程来处理这多个请求，每个线程会负责处理一个请求。
在这里插入图片描述

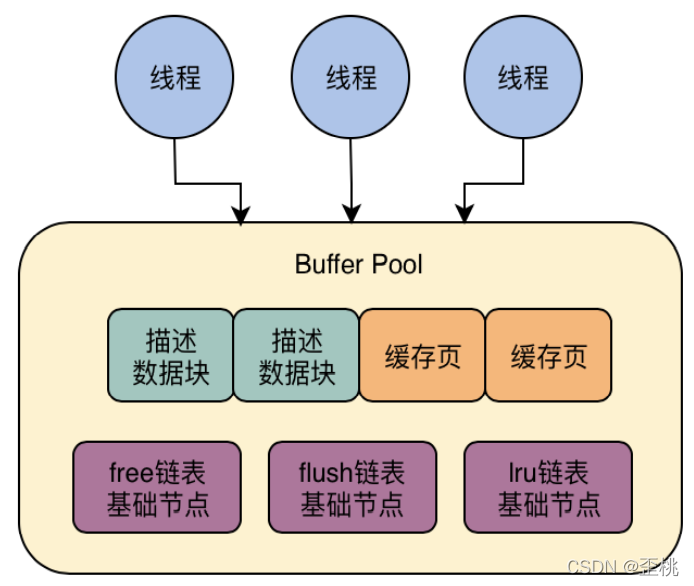

现在多个线程来并发的访问这个Buffer Pool了，此时他们都是在访问内存里的一些共享的数据结构，比如说缓存页、各种链表之类的，那么此时是不是必然要进行加锁？对，多线程并发访问一个Buffer Pool，必然是要加锁的，然后让一个线程先完成一系列的操作，比如说加载数据页到缓存页，更新free链表，更新lru链表，然后释放锁，接着下一个线程再执行一系列的操作。

大部分情况下，每个线程都是查询或者更新缓存页里的数据，这个操作是发生在内存里的，基本都是微秒级的，很快很快，包括更新free、flush、lru这些链表，他因为都是基于链表进行一些指针操作，性能也是极高的。

因此我们可以以给MySQL设置多个Buffer Pool来优化他的并发能力。
一般来说，MySQL默认的规则是，如果你给Buffer Pool分配的内存小于1GB，那么最多就只会给你一个BufferPool。
但是如果你的机器内存很大，那么你必然会给Buffer Pool分配较大的内存，比如给他个8G内存，那么此时你是同时可以设置多个Buffer Pool的，比如说下面的MySQL服务器端的配置。

[server]
innodb_buffer_pool_size = 8589934592
innodb_buffer_pool_instances = 4

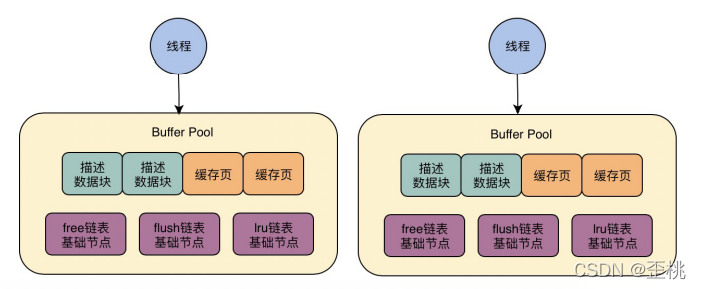

我们给buffer pool设置了8GB的总内存，然后设置了他应该有4个Buffer Pool，此时就是说，每个buffer pool的大小就是2GB，这个时候，MySQL在运行的时候就会有4个Buffer Pool了！每个Buffer Pool负责管理一部分的缓存页和描述数据块，有自己独立的free、flush、lru等链表。
在这里插入图片描述

8.1.chunk机制支持动态调整buffer pool

buffer pool是由很多chunk组成的，他的大小是innodb_buffer_pool_chunk_size参数控制的，默认值就是128MB。每个chunk就是一系列的描述数据块和缓存页，这样的话，就是把buffer pool按照chunk为单位，拆分为了一系列的小数据块，但是每个buffer pool是共用一套free、flush、lru的链表的
在这里插入图片描述
给大家讲解这个chunk机制，倒不是让大家在数据库运行的时候动态调整buffer pool大小，其实这不是重点，重点是大家要了解数据库的buffer pool的真实的数据结构，是可以由多个buffer pool组成的，每个buffer pool是多个chunk组成的，然后你只要知道他运行期间可以支持动态调整大小就可以了。

8.2.Buffer pool总内存应该设置多少？

建议一个比较合理的、健康的比例，是给buffer pool设置你的机器内存的50%~60%左右比如你有32GB的机器，那么给buffer设置个20GB的内存，剩下的留给OS和其他人来用，这样比较合理一些。假设你的机器是128GB的内存，那么buffer pool可以设置个80GB左右，大概就是这样的一个规则。
