YOLOv3改进方法

YOLOv3的改进方法有很多，本文讲述的是增加一个特征尺度。

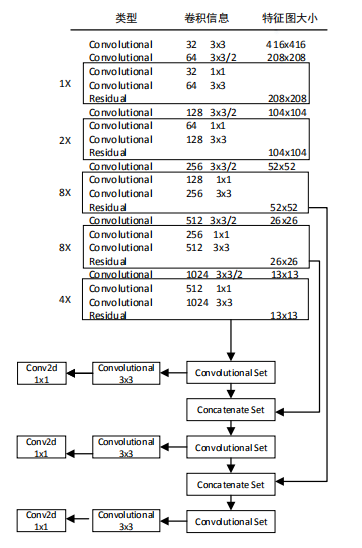

以YOLOv3-darknet53（ALexeyAB版本）为基础，增加了第4个特征尺度：104*104。原版YOLOv3网络结构：

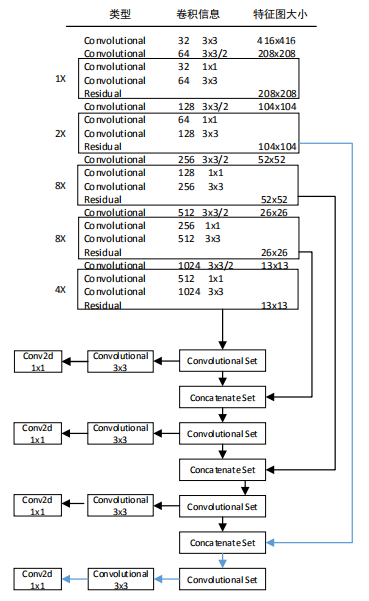

YOLOv3-4l网络结构：

即，在经过2倍上采样后，输出的特征尺度由52x52提升至104x104，再通过route层将第109层与特征提取网络的第11层特征进行特征融合，以充分利用深层特征和浅层特征。其余的特征融合分别为：2倍上采样后输出的第85层和第97层。通过route层分别将第85层与第61层，第97层与第36层的特征图进行特征融合。四个特征尺度分别为：104x104，52x52，26x26和13x13。

具体的步骤为：

(1)修改配置文件cfg
再增加一个检测尺度（在原yolov3的最后一层yolo层的后面，再增加一个检测层：在下方链接里的cfg文件最后的“#######”注释行之后的部分，便是增加的检测层结构）。
yolo-4l的cfg下载地址
链接：https://pan.baidu.com/s/1b92jmcAPTgzxua4Pat7p4A
提取码：xji2
注意：网盘里提供的cfg配置文件，需要进行相应参数修改（修改示例见链接：yolov3的cfg配置文件注释及修改示例）。

(2)重新计算anchors
由于原先是3个检测尺度共9个anchors,此时是4层共12个anchors。且不同数据库的anchors值不一样（比如自行构建的数据库），所以必须重新计算anchors，并更新到cfg文件中。如果选取的先验框维度比较合适，那么模型就会更容易学习，更易收敛，从而做出更好的预测，预测框与标注真实框的IOU就会更好。

计算数据库的anchors的命令为：

./darknet detector calc_anchors /usr/cx/darknetalexeyAB/darknet-master/names_data/voc.data -num_of_clusters 12 -width 416 -height 416 -show 1

注意：/usr/cx/darknetalexeyAB/darknet-master/names_data/voc.data是我们自己的voc.data的路径，根据自己的项目自行进行修改。
结果如下图所示：

计算多次，每次的anchors值会不一样，但基本相差无几。其实这些anchors值，就是先验框，就是样本库里最经常出现的几类边界框。通过选取专属于实际数据库的anchors，将会加速收敛，更容易学习，提高IOU值。

这里还有另外1种计算anchors的方法， 通过脚本文件来计算anchors锚点值。脚本文件如下所示：

# coding=utf-8
# 通过k-means ++ 算法获取anchors的尺寸
import numpy as np# 定义Box类，描述bounding box的坐标
class Box():def __init__(self, x, y, w, h):self.x = xself.y = yself.w = wself.h = h# 计算两个box在某个轴上的重叠部分
# x1是box1的中心在该轴上的坐标
# len1是box1在该轴上的长度
# x2是box2的中心在该轴上的坐标
# len2是box2在该轴上的长度
# 返回值是该轴上重叠的长度
def overlap(x1, len1, x2, len2):len1_half = len1 / 2len2_half = len2 / 2left = max(x1 - len1_half, x2 - len2_half)right = min(x1 + len1_half, x2 + len2_half)return right - left# 计算box a 和box b 的交集面积
# a和b都是Box类型实例
# 返回值area是box a 和box b 的交集面积
def box_intersection(a, b):w = overlap(a.x, a.w, b.x, b.w)h = overlap(a.y, a.h, b.y, b.h)if w < 0 or h < 0:return 0area = w * hreturn area# 计算 box a 和 box b 的并集面积
# a和b都是Box类型实例
# 返回值u是box a 和box b 的并集面积
def box_union(a, b):i = box_intersection(a, b)u = a.w * a.h + b.w * b.h - ireturn u# 计算 box a 和 box b 的 iou
# a和b都是Box类型实例
# 返回值是box a 和box b 的iou
def box_iou(a, b):return box_intersection(a, b) / box_union(a, b)# 使用k-means ++ 初始化 centroids，减少随机初始化的centroids对最终结果的影响
# boxes是所有bounding boxes的Box对象列表
# n_anchors是k-means的k值
# 返回值centroids 是初始化的n_anchors个centroid
def init_centroids(boxes,n_anchors):centroids = []boxes_num = len(boxes)centroid_index = np.random.choice(boxes_num, 1)centroids.append(boxes[centroid_index])print(centroids[0].w,centroids[0].h)for centroid_index in range(0,n_anchors-1):sum_distance = 0distance_thresh = 0distance_list = []cur_sum = 0for box in boxes:min_distance = 1for centroid_i, centroid in enumerate(centroids):distance = (1 - box_iou(box, centroid))if distance < min_distance:min_distance = distancesum_distance += min_distancedistance_list.append(min_distance)distance_thresh = sum_distance*np.random.random()for i in range(0,boxes_num):cur_sum += distance_list[i]if cur_sum > distance_thresh:centroids.append(boxes[i])print(boxes[i].w, boxes[i].h)breakreturn centroids# 进行 k-means 计算新的centroids
# boxes是所有bounding boxes的Box对象列表
# n_anchors是k-means的k值
# centroids是所有簇的中心
# 返回值new_centroids 是计算出的新簇中心
# 返回值groups是n_anchors个簇包含的boxes的列表
# 返回值loss是所有box距离所属的最近的centroid的距离的和
def do_kmeans(n_anchors, boxes, centroids):loss = 0groups = []new_centroids = []for i in range(n_anchors):groups.append([])new_centroids.append(Box(0, 0, 0, 0))for box in boxes:min_distance = 1group_index = 0for centroid_index, centroid in enumerate(centroids):distance = (1 - box_iou(box, centroid))if distance < min_distance:min_distance = distancegroup_index = centroid_indexgroups[group_index].append(box)loss += min_distancenew_centroids[group_index].w += box.wnew_centroids[group_index].h += box.hfor i in range(n_anchors):new_centroids[i].w /= len(groups[i])new_centroids[i].h /= len(groups[i])return new_centroids, groups, loss# 计算给定bounding boxes的n_anchors数量的centroids
# label_path是训练集列表文件地址
# n_anchors 是anchors的数量
# loss_convergence是允许的loss的最小变化值
# grid_size * grid_size 是栅格数量
# iterations_num是最大迭代次数
# plus = 1时启用k means ++ 初始化centroids
def compute_centroids(label_path,n_anchors,loss_convergence,grid_size,iterations_num,plus):boxes = []label_files = []f = open(label_path)for line in f:label_path = line.rstrip().replace('images', 'labels')label_path = label_path.replace('JPEGImages', 'labels')label_path = label_path.replace('.jpg', '.txt')label_path = label_path.replace('.JPEG', '.txt')label_files.append(label_path)f.close()for label_file in label_files:f = open(label_file)for line in f:temp = line.strip().split(" ")if len(temp) > 1:boxes.append(Box(0, 0, float(temp[3]), float(temp[4])))if plus:centroids = init_centroids(boxes, n_anchors)else:centroid_indices = np.random.choice(len(boxes), n_anchors)centroids = []for centroid_index in centroid_indices:centroids.append(boxes[centroid_index])# iterate k-meanscentroids, groups, old_loss = do_kmeans(n_anchors, boxes, centroids)iterations = 1while (True):centroids, groups, loss = do_kmeans(n_anchors, boxes, centroids)iterations = iterations + 1print("loss = %f" % loss)if abs(old_loss - loss) < loss_convergence or iterations > iterations_num:breakold_loss = lossfor centroid in centroids:print(centroid.w * grid_size, centroid.h * grid_size)# print resultfor centroid in centroids:print("k-means result：\n")print(centroid.w * grid_size, centroid.h * grid_size)
#只需修改这里的参数n_anchors和grid_size；得到的9个预选框的参数复制到cfg即可
#要修改的路径--训练集train.txt的路径
#label_path = "/home/chris/darknet/scripts/2007_train.txt"
label_path = "/usr/cx/darknetalexeyAB/names_data/2007_train.txt"
n_anchors = 9          #预选框anchors的个数，6,9，12,15，根据自己的实际项目进行设置；
loss_convergence = 1e-6
grid_size = 416        #栅格的尺寸
iterations_num = 100    #迭代的步数
plus = 0                 #开关;=1时，使用k-means++算法，一般=0。
compute_centroids(label_path,n_anchors,loss_convergence,grid_size,iterations_num,plus)

脚本文件（命名为k-means.py）
运行python k-means.py即可。
注意修改路径。代码注释中已经标出。

(3)anchors值替换
在cfg文件的每个yolo层，进行如下修改：
1)mask取值变为0~11,3个为一组，最前面一层yolo层的mask赋值为9,10,11
2)将第二行的anchors值更新替换成步骤（2）中计算得到的anchors值；
3）classes是类别数，此项目仅有1个类别，根据自己的项目修改classes的值；
3)将num=9改成num=12；

[yolo]
mask = 9,10,11
anchors = 34, 57,  77,110, 145,155, 174,220, 177,324, 212,273, 281,212, 356,206, 241,316, 329,265, 399,265, 346,33
classes=1
num=12
jitter=.3
ignore_thresh = .7
truth_thresh = 1
random=1

(4)模型训练
经过增加cfg配置文件的检测层，计算anchors，并将其更新到cfg配置文件中之后，接下来就可以进行模型的训练了。
注意：由于我们没有对backbone基础网络进行修改，所以，可以使用darknet53.conv.74预训练权重进行训练。
darknet53.conv.74下载链接如下：
darknet53.conv.74权重文件
链接：https://pan.baidu.com/s/14Hwqqsp_ua28Xu27gaQk6g
提取码：dnai
