简介

好久不见了，我看了一下我最近的博客到现在已经3个月时间没更新了。这是因为我最近都在忙毕业设计，所以一直没有时间更新。我这三个月的收获还是丰富的，最近会慢慢通过博客和大家分享。现在马上水上一篇吧。如果大家有看过我的EAST文本检测器应用这一篇博客的话，可能会好奇我最后的gif demo是怎么完成的。那个其实是我大三的一个srp项目。现在我就介绍一下它。

实现效果

需求不用啰嗦，直接看看效果即可，其实我也是做得比较简单，还有很多可以改进的地方。

1. demo1

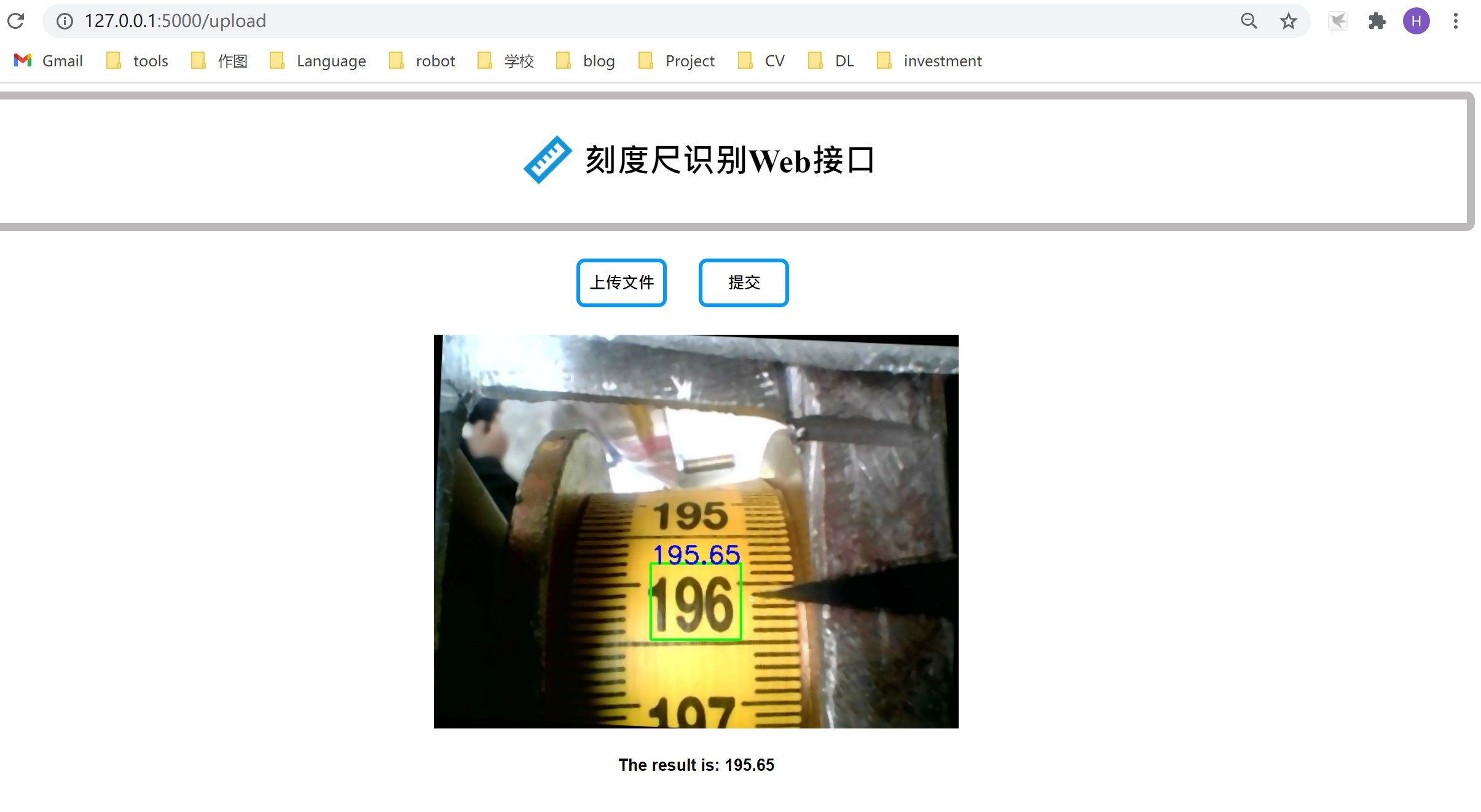

在这里插入图片描述

2. demo2

在这里插入图片描述

实现流程

我完成上述的基本功能主要包含以下即可步骤。

刻度尺的标定
数字位置的检测和分割
数字识别
结果可视化
部署到web

其中，✔的是必须的，而其余的是个性化的可选项。

实现原理

刻度尺的标定

刻度尺的标定是非常重要的一环。考虑到刻度尺位置是相对固定的，因此通过简单的人工标定过程就可以知道指针、刻度和数字的相对位置。当然也可以用如今非常厉害的基于深度学习的目标检测技术，大家可以自行发挥。

下面是标定的示意图：
在这里插入图片描述
从demo中可以看到整个读数系统可以象形地作成上图。需要关注的是：1）指针的位置；2）刻度尺读数的位置，我们不妨假定我们可以框出数字，那么框框的中心坐标就是读数的位置；3）读数到指针所指位置的距离；首先数字的起始位置都是有一条粗黑实线，然后得到的实线到指针的像素距离需要转换成实际的刻度距离。

指针位置标定

指针位置标定非常简单，因为其一般呈现等腰三角形，我们把它的边缘绘制出来，然后求其角平分线，就得到指针的指向。

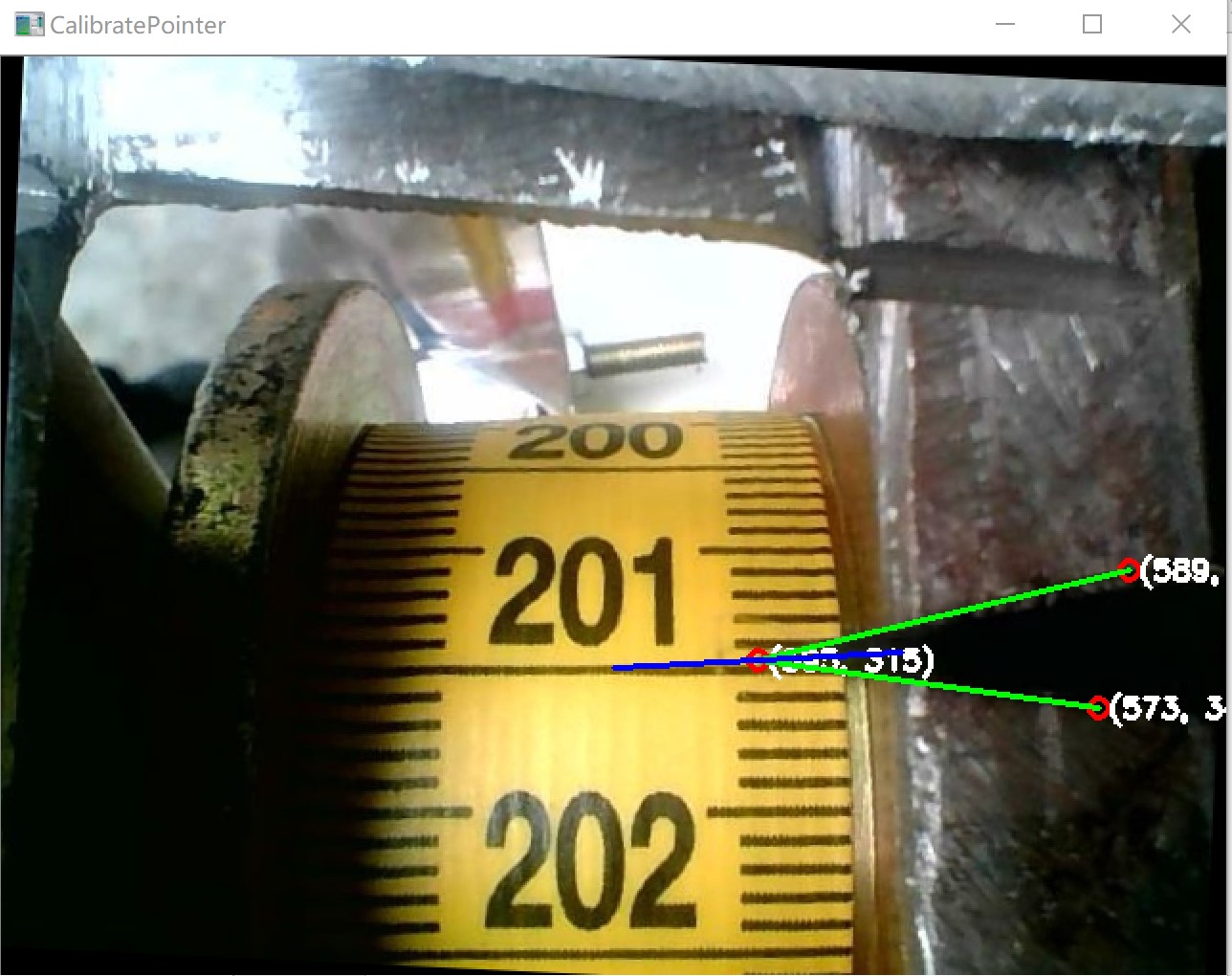

在这里插入图片描述
我的标定程序需要从上往下按顺序指定三个红点，指定后自动连接绿线（指针边缘），然后自动生成其角平分线（蓝线），整个程序是交互式的，执行过程有提示信息，最终标定文件会自动保存，下次使用时加载标定文件即可。

读数位置标定

假定我们得到离指针位置最近的数字的中心像素坐标，但我们还需要知道这个像素坐标离它低下那条粗黑实线有多远。在这里，我假定这个中心坐标的y坐标y c y_c yc和粗实线所在的y坐标y b y_b yb存在二次函数的关系，这其实并不严格，只是感觉。所以有：
y b = a y c 2 + b y c + c y_b = ay_c^2 + by_c + c yb=ayc2+byc+c
这样，我们对多张图片的多个位置标定出( y c , y b ) (y_c, y_b) (yc,yb)，我们就可以拟合出系数。

在这里插入图片描述

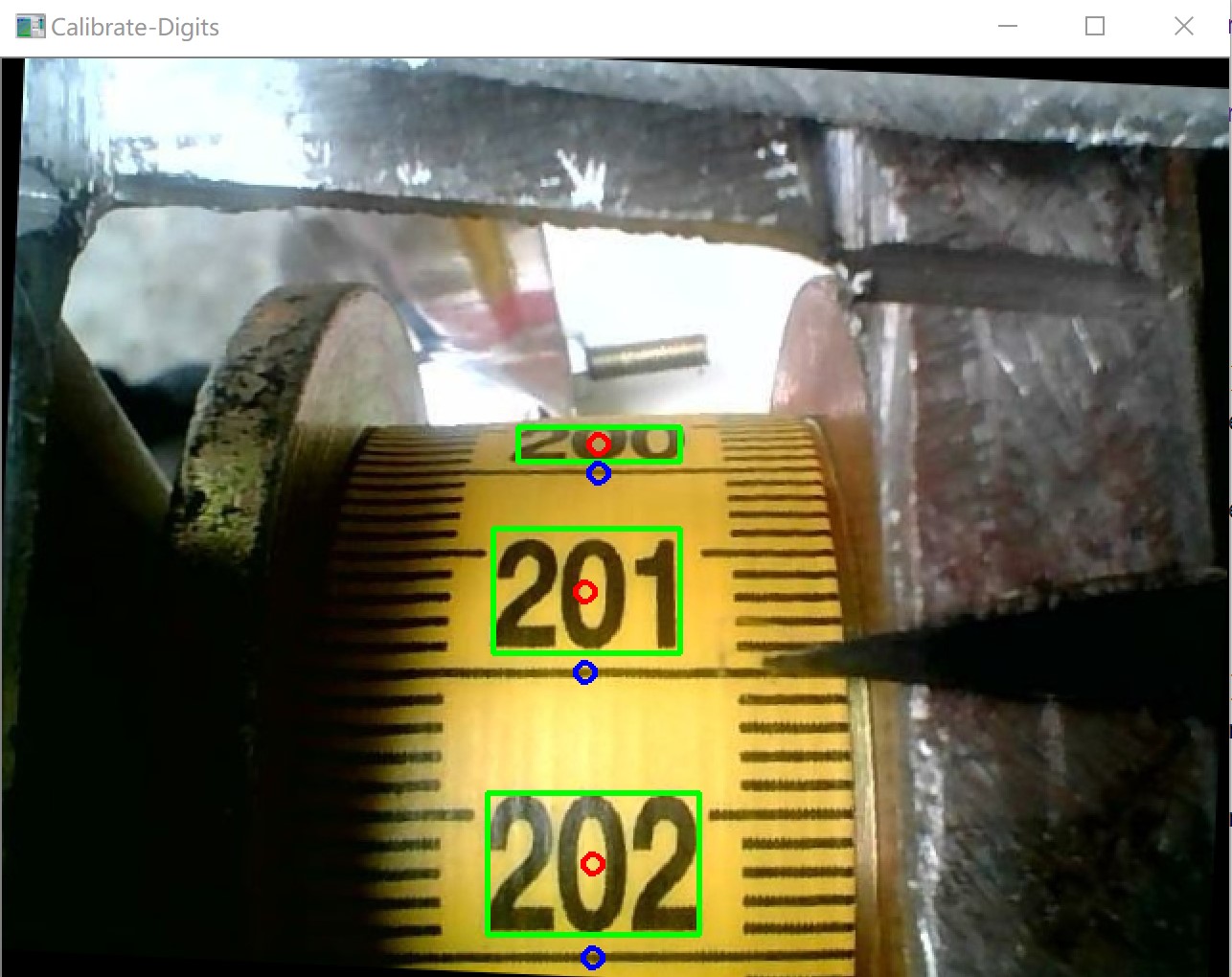

程序需要人工框出所有数字，会自动返回红色中心点；然后人工点出黑色实线（蓝点），程序采集足够多组样本之后就可以拟合，生成拟合曲线：

在这里插入图片描述
这个拟合关系还是不错的。

刻度线标定

我们现在可以推出起始的粗实线的坐标，我们还需要知道：1）指针指向和刻度尺的交点（结束坐标）；2）像素距离到刻度尺距离的转换。首先，我们先标定刻度，如下所示：

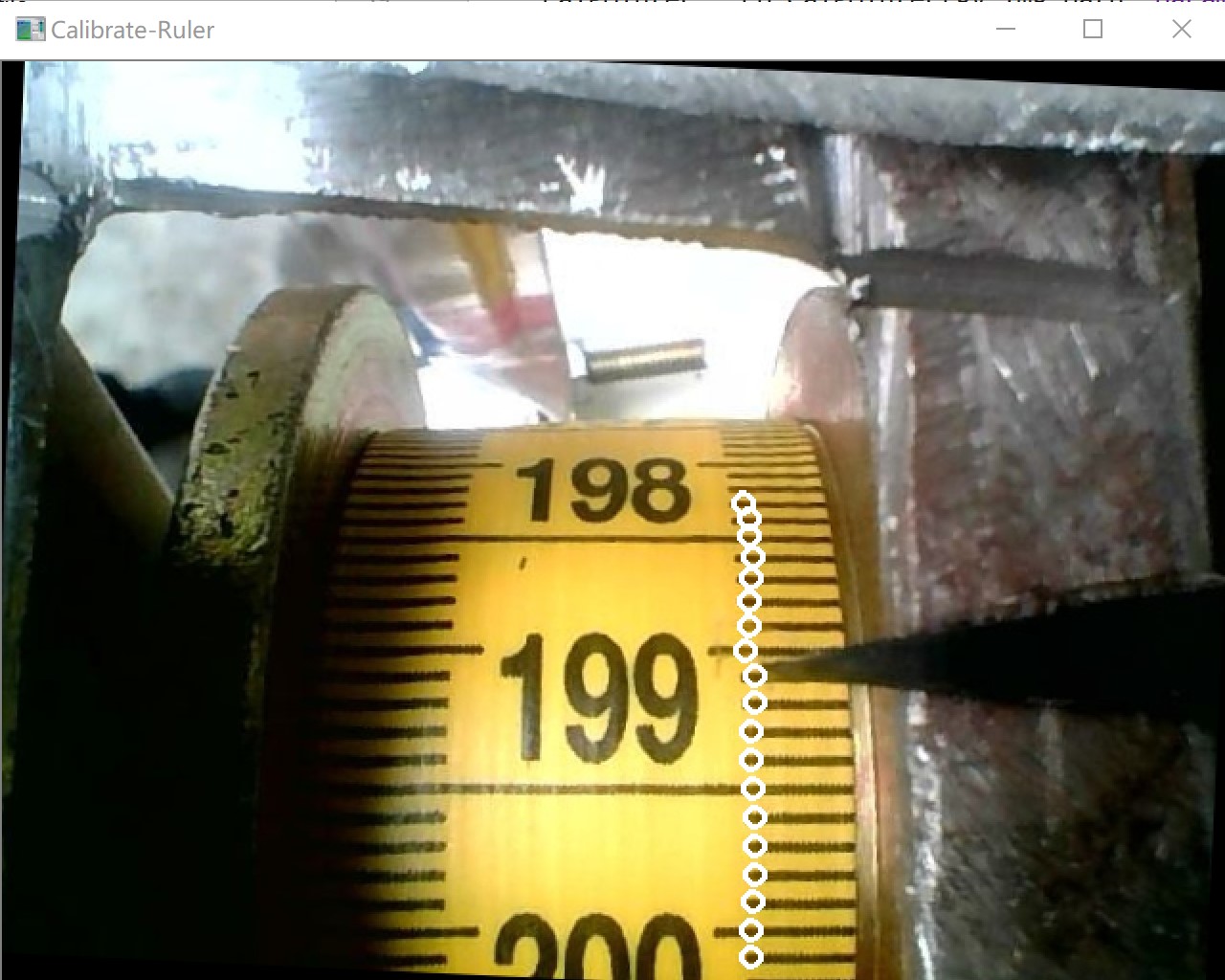

在这里插入图片描述
按从下到上或相反的顺序点出刻度，而且尽量使点排成大致的直线，这是因为在采集多张图以后，程序会把这个直线拟合出来。拟合出的刻度直线，和最开始标定出来的指针的角平分线求交点，得到的y轴方向坐标就是结束坐标。

有开始坐标和结束坐标，就还剩下距离转换的问题了。在这里我也是在此假设，任一y轴坐标y 0 y_0 y0，它的上一个刻度和下一个刻度的像素增量δ y ↑ , δ y ↓ \delta y_{\uparrow}, \delta y_{\downarrow} δy↑,δy↓也存在二次函数的关系，即：
δ y ↑ = a ↑ y 0 2 + b ↑ y 0 + c ↑ δ y ↓ = a ↓ y 0 2 + b ↓ y 0 + c ↓ \delta y_{\uparrow} = a_{\uparrow}y_0^2 + b_{\uparrow}y_0 + c_{\uparrow} \\ \delta y_{\downarrow} = a_{\downarrow}y_0^2 + b_{\downarrow}y_0 + c_{\downarrow} \\ δy↑=a↑y02+b↑y0+c↑δy↓=a↓y02+b↓y0+c↓
和上面一样，采集足够的样本之后拟合，拟合效果如下：
在这里插入图片描述
可见效果还是可以的。拟合之后，假定我们起始坐标和结束坐标为y s , y e y_s,y_e ys,ye。那么我们可以求出y s y_s ys下一个刻度的像素坐标：
y s , 1 = y s + δ y s = a ↓ y s 2 + ( b ↓ + 1 ) y s + c ↓ y_{s,1} = y_s + \delta y_s = a_{\downarrow}y_s^2 + (b_{\downarrow}+1)y_s + c_{\downarrow} ys,1=ys+δys=a↓ys2+(b↓+1)ys+c↓
不断重复上述过程，我们可以求出毫米级读数y s , k ≤ y e ≤ y s , k + 1 y_{s,k} \le y_e \le y_{s,k+1} ys,k≤ye≤ys,k+1。如果需要取两位小数，那么在这个区间等比例取就可以了。

数字检测

数字检测使用我之前的博客提到的EAST模型，里面详细介绍了如何配置和使用，模型输入原图片，返回数字的中心坐标。

数字分割

本人数字分割使用的同样是比较传统的方法。首先，将图像转化为灰度图，然后使用OTSU方法对图片进行二值化。最后，对二值化的图片使用MSER算法，这个算法可以有效地抠出连通域。这样的话我们就得到单个分割的数字了。

mser = cv2.MSER_create(_min_area=min_area, _max_area=max_area)
img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)		# 转为灰度图
_, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)	# 二值化
_, boxes = self.mser.detectRegions(img)		# MSER分割
