11-Docker Bridge详解

容器之间是如何通信的？

操作前删除test2的容器。

1. 查看当前机器上docker的网络

   docker network ls


   NETWORK ID          NAME                DRIVER              SCOPE
   056d0ece100f        bridge              bridge              local
   a78b081f0bda        host                host                local
   51a236124cac        none                null                local


   这条命令会列举出当前机器上有哪些网络。其实test1 就是连接到bridge这个网络上的。

2. 查看bridge的网络详细信息

   docker network inspect 056d0ece100f # 这个是bridge的 NETWORK ID


   在结果中找到 Containers 这一项。

   "Containers": {
   "da991beadf34ef53be9cf3de8f0c5ba1599b76f4433f6627f96c46c09751ecf5": {"Name": "test1","EndpointID": "4764dcc3a29b9ee7efb6ea5dc5c905840362c8ddc0d944356a4c0e7b07a99d98","MacAddress": "02:42:ac:11:00:02","IPv4Address": "172.17.0.2/16","IPv6Address": ""
   }


   说明这个test1 这个容器是连接到bridge网络上的。

3. 查看当前机器的网路

   ip a


   我们可以找到这两条，docker0 与 veth01f8da0(可能是不一样的，但都是veth开头, veth是 virtual ethernet)

   4: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
   link/ether 02:42:57:ac:11:fe brd ff:ff:ff:ff:ff:ff
   inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0valid_lft forever preferred_lft forever
   inet6 fe80::42:57ff:feac:11fe/64 scope link valid_lft forever preferred_lft forever
   22: veth01f8da0@if21: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default link/ether d2:61:e8:a9:d7:9c brd ff:ff:ff:ff:ff:ff link-netnsid 0inet6 fe80::d061:e8ff:fea9:d79c/64 scope link valid_lft forever preferred_lft forever


   docker0是一个本机的network namespace,而 busybox有自己的 network namespace veth01f8da0@if21,它是连接到docker0上的。那么 test1 是如何连接的呢？首先查看 它的网络

   docker exec test1 ip a


   其中有这一条

   21: eth0@if22: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
   link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
   inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0valid_lft forever preferred_lft forever


   其中eth0@if22 和 外面的 veth01f8da0@if21 是一对 veth,然后连接到docker0的网桥上。

   那我们验证一下是否是这样。首先安装一个工具。

   sudo yum install bridge-utils


   运行命令

   brctl show


   bridge name	bridge id		STP enabled	interfaces
   docker0		8000.024257ac11fe	no		veth01f8da0


   我们可以看到当前机器内只有一个 linux bridge。这里有一个接口 interfaces，不难发现它的名称和之前本机网络中的 22: veth01f8da0@if21是一样的。所以这个接口是连接到docker0的bridge上的。

4. 再创建一个test2容器

   docker run -d --name test2 busybox /bin/sh -c "while true; do sleep 3600; done"


   查看本机的bridge情况。

   这个bridge就是通过docker network ls命令获取的。

   docker network inspect 056d0ece100f  # 也可以通过docker network inspect bridge


   "Containers": {
   "da991beadf34ef53be9cf3de8f0c5ba1599b76f4433f6627f96c46c09751ecf5": {"Name": "test1","EndpointID": "4764dcc3a29b9ee7efb6ea5dc5c905840362c8ddc0d944356a4c0e7b07a99d98","MacAddress": "02:42:ac:11:00:02","IPv4Address": "172.17.0.2/16","IPv6Address": ""
   },
   "db730b8fe9ca0a6fcdb215b15b894768e0a14cf45493d413a8b7363403c1c574": {"Name": "test2","EndpointID": "7cbae53c21a06866b140a683c993fddbc80edcf96a9c9b59669934dace123956","MacAddress": "02:42:ac:11:00:03","IPv4Address": "172.17.0.3/16","IPv6Address": ""
   }


   我们可以看到test2容器已经在这个bridge内了。

5. 本机查看网络

   ip a


   4: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
   link/ether 02:42:57:ac:11:fe brd ff:ff:ff:ff:ff:ff
   inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0valid_lft forever preferred_lft forever
   inet6 fe80::42:57ff:feac:11fe/64 scope link valid_lft forever preferred_lft forever
   22: veth01f8da0@if21: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default link/ether d2:61:e8:a9:d7:9c brd ff:ff:ff:ff:ff:ff link-netnsid 0inet6 fe80::d061:e8ff:fea9:d79c/64 scope link valid_lft forever preferred_lft forever
   26: vethb9d5db9@if25: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default link/ether 9a:1c:2c:48:04:70 brd ff:ff:ff:ff:ff:ff link-netnsid 1inet6 fe80::981c:2cff:fe48:470/64 scope link valid_lft forever preferred_lft forever


   我们发现又多了一个vethb9d5db9。这是因为我们创建了test2，则必须在主机上再生成一个veth才能连接到docker0上，到这里我们应该可以看出。

   为了使容器在主机间通讯，则必须需要有两个veth，而成对的虚拟接口被叫做“peers”，它被链接到主机内核的内部，因此（数据）包能在他们之间传输。

   再次查看本机的网桥情况

   brctl show


   bridge name	bridge id		STP enabled	interfaces
   docker0		8000.024257ac11fe	no		veth01f8da0vethb9d5db9


   可以看到docker0已经连接了两个veth接口。

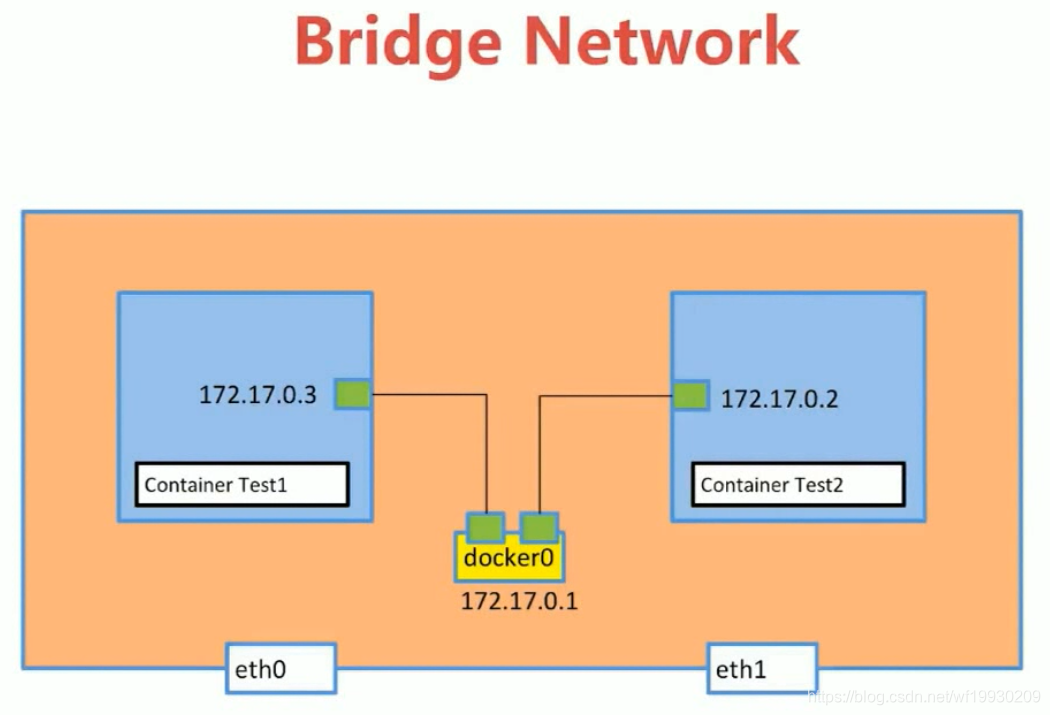

6. 此时拓扑图是什么样的？



   图中绿色的方块就是 veth，成对的veth才能连接到docker0。这很像我们现实中的网络，就好比 两个人两台电脑连接到了同一台路由器上，路由器为这两台电脑分配了两个ip。但是此时 test1和test2只是组成了局域网，并不能访问互联网。

容器是如何连接互联网的？

其实是通过了 NAT 技术。

首先linux主机是可以访问外网的，比如可以通过eth0访问外网。

eth0，eth1,eth2,代表网卡一，网卡二，网卡三(一般是有线连接)，如果是无线网连接是 wlp5s0

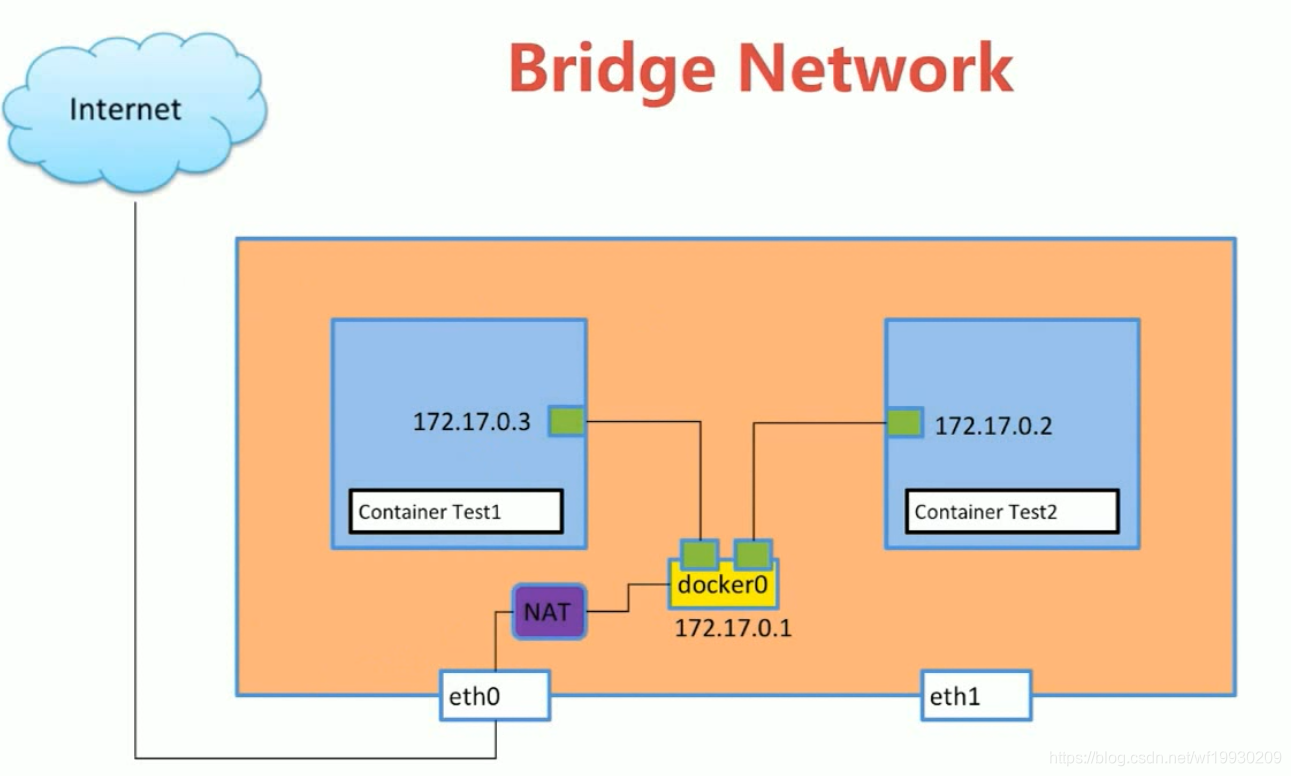

那么 test1 容器想访问外网，可以通过 docker0这个bridge，然后做一个NAT地址转换成eth0地址，然后发送到外网。

NAT 是通过iptabels实现的，具体可以自己google
